带滚动轴承结构的起重导向滑轮

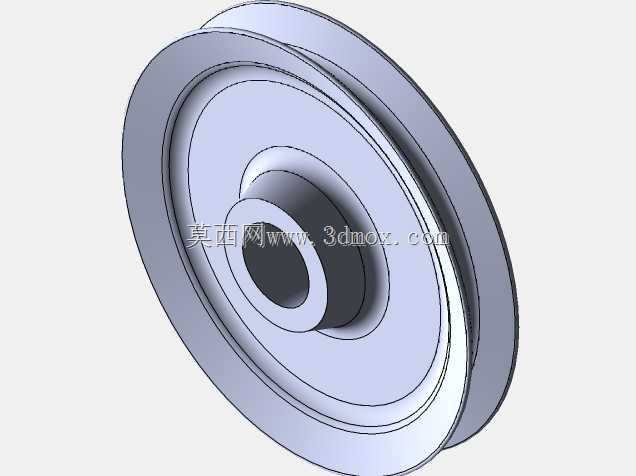

　　在车间起重吊装、物流输送线转向、索道牵引、电梯导向机构等场景里，这类带集成滚动轴承的滑轮是承担载荷传递、绳索导向的核心执行零件，日常选型时往往需要先核对安装边界与绳索适配性，再匹配对应载荷等级的轴承配置，避免出现绳索脱槽、轴承卡滞、轮缘磨损过快的问题。从结构设计逻辑来看，这款滑轮采用轮体与轴承安装座一体化的结构，没有额外的拼接衬套，减少了装配累计误差，轮缘位置加工有适配圆截面绳索的弧形凹槽，凹槽的曲率半径比常用钢丝绳直径大10%左右，既可以避免绳索在槽内出现卡滞、硬挤压的情况，也能在绳索受拉产生轻微形变时提供足够的接触面积，降低绳索与轮槽的接触应力，延长绳索使用寿命。轮体两侧设置有高出槽底的挡边，挡边的高度经过计算，

　　刚好可以覆盖绳索直径的三分之二，即使在绳索出现轻微偏摆的工况下，也不会出现脱槽的风险，同时挡边外侧做了15度的倒角过渡，既可以去除加工锐边避免安装时割伤操作人员，也能减少轮体旋转时的空气阻力，在高速牵引场景下降低风噪与动不平衡量。中心的轴承安装位采用台阶孔设计，轴承装入后可以通过轴肩实现轴向定位，不需要额外加装定位套，安装时只需要将对应规格的深沟球轴承压入台阶孔，再穿入固定心轴即可完成装配，心轴与轴承内圈采用过渡配合，轴承外圈与滑轮安装孔采用过盈配合，保证滑轮旋转时不会出现外圈跟转、磨损安装孔的问题。从安装边界来看，这款滑轮的轴向总厚度控制在合理范围，轮体外径与中心安装孔的径比符合起重滑轮的常规设计比例，

　　安装时需要预留的径向空间不超过轮体外径的1.2倍，轴向预留间隙只需要留出两侧挡边的厚度加2mm的装配余量即可，不需要额外设计复杂的防护壳体，大部分开式吊装场景都可以直接安装使用。在功能特性上，集成的滚动轴承将滑轮与心轴之间的滑动摩擦转换为滚动摩擦，相比传统无轴承的铸钢滑轮，旋转阻力降低60%以上，在小载荷牵引场景下可以有效减少动力损耗，同时轴承自带的密封结构可以阻挡车间内的粉尘、吊装场景下的铁屑、户外场景下的雨水进入轴承滚道，延长润滑脂的使用寿命，日常维护只需要每半年通过心轴上的注油孔补充一次锂基脂即可，不需要频繁拆解检修。设计过程中轮体的应力分布经过校核，轮辐位置采用等强度的圆弧过渡结构，在额定载荷下轮槽的形变量不超过0.1mm，

　　不会因为长期受载出现槽型变形导致绳索磨损加剧，同时轮体的动平衡等级达到G16，在最高线速度2m/s的牵引速度下不会出现明显的振动，适配大部分中低速牵引、吊装的工况需求。实际选型应用时，需要先确认适配的绳索直径范围，再核对中心安装心轴的直径与滑轮轴承孔的匹配度，同时根据实际工作载荷核对滑轮的额定承载能力，避免超载使用导致轮体开裂、轴承过早失效；安装时要保证滑轮的旋转平面与绳索的牵引方向完全平行，偏角不能超过2度，否则会加剧轮槽的单侧磨损，甚至出现绳索爬槽脱槽的风险。
