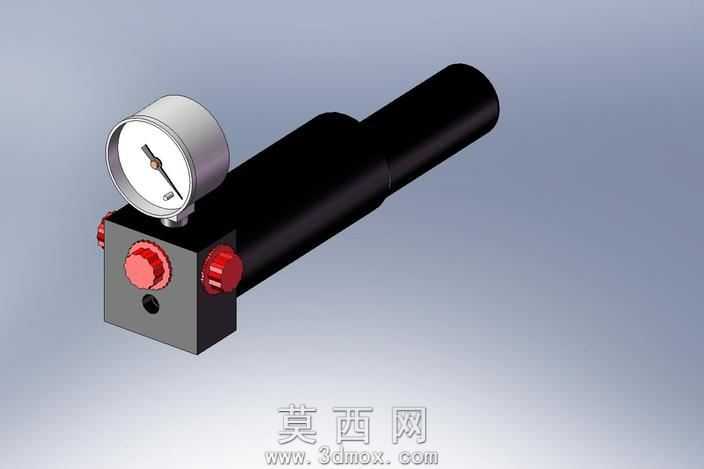

嘉仕达VG-260-00-00款真空泵三维结构模型

本模型为嘉仕达VG-260-00-00款真空泵的精细化三维建模成果，建模过程严格参照实物测绘尺寸与产品官方参数完成，整体比例协调，各部件装配关系完全还原真实产品的结构逻辑。建模阶段采用自底向上的装配设计思路，首先拆分出泵体主腔、长筒形真空发生腔体、前端阀组安装座、径向压力表、调节旋钮、侧部气路接头六大核心独立部件，对每个部件进行单独的特征建模：泵体主腔采用方块基体拉伸后做边角倒角处理，预留出压力表安装孔、旋钮安装孔与气路接口的定位特征，保证各接口的同轴度与位置精度符合实际装配要求；长筒形真空发生腔体采用回转体拉伸成型，与主腔连接端做定位止口特征，还原真实产品的插接密封结构；径向压力表采用多层回转体叠加建模，分别制作表壳、表盘、指针三个子部件，表盘刻度做简化示意处理，既保证视觉辨识度又控制模型整体面数；调节旋钮采用滚花特征做纹理映射还原，红色端盖做独立材质区分，侧部气路接头做外螺纹简化特征，还原真实接头的连接形态。材质与渲染阶段，针对不同部件的物理属性做对应材质分配：泵体主腔与长筒腔体采用哑光黑色金属材质，模拟阳极氧化铝合金的表面质感，调节旋钮端盖与侧部接头采用亮红色工程塑料材质，压力表表壳采用磨砂银色金属材质，表盘采用白色哑光印刷材质，指针采用亮面金属材质，渲染时采用柔和的环境漫反射光源，搭配浅灰色渐变背景，突出模型的结构轮廓与部件区分度，同时在模型表面添加微弱的环境反射效果，提升整体渲染的真实感。结构设计上完整还原了该款真空泵的气路逻辑，前端阀组的两个调节旋钮分别对应真空度调节与气路通断控制，顶部压力表实时反馈腔体内真空压力数值，长筒腔体为真空发生的核心功能段，整体结构紧凑，各部件无干涉错位，装配约束完全符合实际产品的组装顺序，可用于气动系统原理演示、设备虚拟装配调试、产品宣传展示等多个场景，模型细节处理到位，既保证了结构的准确性，也兼顾了视觉呈现的美观度。
