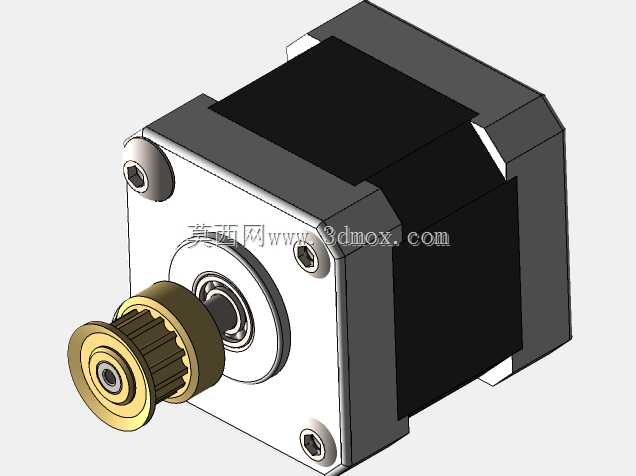

适配3D打印设备的带同步轮步进电机结构

　　在桌面级FDM3D打印设备的运动系统搭建中，步进电机是完成各轴精准位移的核心动力元件，本次呈现的带同步轮输出结构的步进电机，正是针对小型桌面3D打印机的运动轴驱动需求做的适配化设计，没有冗余的结构修饰，所有特征都围绕实际安装、传动需求展开。从实际应用场景来看，这类步进电机多用于3D打印机的X轴、Y轴横向位移驱动，也可适配Z轴的升降传动需求，区别于常规裸轴步进电机，该结构直接在输出轴端集成了同步带轮，省去了使用者自行装配带轮、找正同轴度的工序，能有效降低DIY设备组装时的装配误差，避免因带轮安装偏斜导致的同步带磨损加快、传动丢步等常见问题。从功能特性上看，该步进电机采用方形机座设计，机座四个角预留了标准安装沉孔，

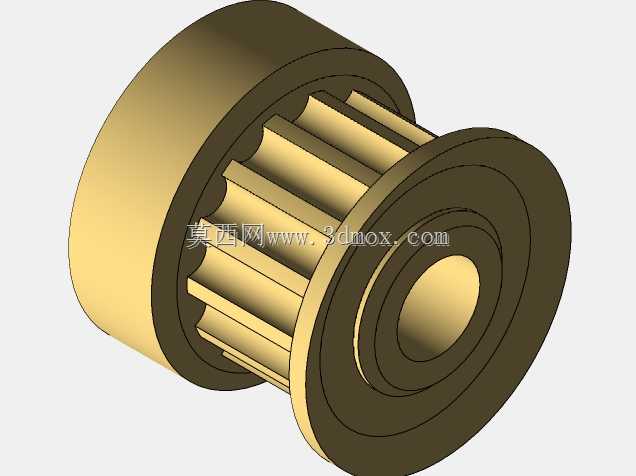

　　安装孔位的中心距符合NEMA17规格步进电机的通用安装标准，可直接适配市面上绝大多数桌面3D打印机的电机安装座，不需要额外做安装位的改造加工。输出端的同步轮采用齿形啮合结构，匹配常用的GT2同步带规格，带轮内部做了轴孔配合台阶，与电机输出轴采用过盈配合加顶丝锁紧的双重固定方式，能在高速正反转切换时避免带轮与轴之间出现相对滑动，保证传动精度的稳定性。电机前端盖内嵌了深沟球轴承，对输出轴形成径向支撑，可抵消同步带张紧后对轴端产生的径向载荷，避免长期负载下出现轴端偏摆，延长电机的使用寿命。从设计思路上看，整个结构做了极简处理，机座采用叠片冲压的方形外壳，定子绕组封装在机座内部，后端没有多余的编码器凸起，整体厚度控制在紧凑范围内，

　　能在有限的设备安装空间内完成布置，不会和设备的其他结构件产生运动干涉。输出端的同步轮做了挡边设计，可防止同步带在高速运转时从带轮齿槽中脱出，带轮的齿形精度满足3D打印运动的精度要求，传动回程间隙控制在极小范围内，能保证喷头移动时的位置精度，避免打印件出现层纹错位、表面振纹等问题。从安装边界来看，电机的方形机座边长为42mm，属于标准的42系列步进电机尺寸，机身长度适配3D打印常用的40mm机身规格，输出轴的伸出长度刚好匹配同步轮的安装深度，不会出现轴端过长顶到其他结构、或是过短导致带轮固定不牢的问题。安装沉孔的深度适配M3规格的内六角安装螺丝，螺丝拧入后不会突出电机前端盖平面，保证电机安装后能与安装座端面完全贴合，不会出现安装倾斜。

　　接线端布置在电机机座的侧方，出线方向可根据实际安装需求调整，不会和同步带的运动路径产生干涉。在实际选型使用时，这类集成同步轮的步进电机可直接替换原有同规格的裸轴电机，不需要重新计算带轮的安装位置，也不需要额外采购匹配的同步轮，能大幅缩短设备组装、改装的周期。电机的输出扭矩满足桌面3D打印机的负载需求，可带动打印喷头、热床在额定线速度下平稳运动，低速运转时不会出现明显的振动，能有效提升打印过程的稳定性，减少打印件表面的波纹缺陷。整个结构的建模过程严格按照实际加工尺寸完成，各配合面的公差设置符合机械加工的实际要求，安装孔位、轴径、带轮规格都和市面通用配件完全匹配，可直接用于3D打印机的结构设计参考、设备改装的选型校核，也可用于相关传动结构的教学演示，帮助从业者理解步进电机与同步轮传动的配合关系，掌握小型动力传动部件的安装边界设计要点。
