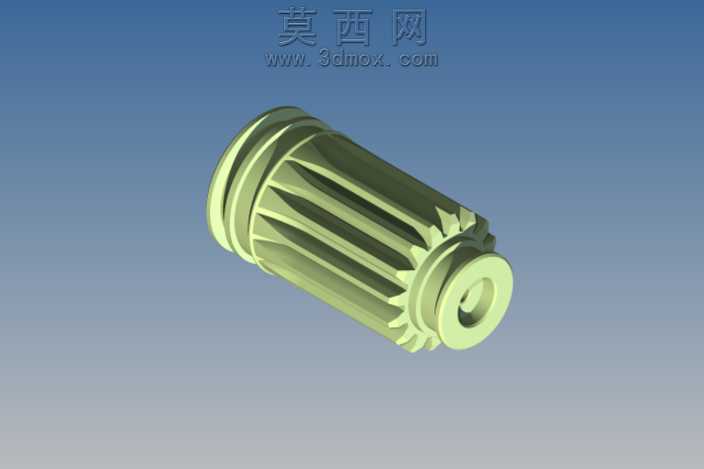

模块3型16齿传动齿轮结构设计

该齿轮零件采用Autodesk Inventor完成全参数化三维建模，建模过程以机械传动设计规范为核心依据，首先通过草图绘制完成齿轮端面齿形轮廓的精准绘制，严格遵循渐开线齿形的几何生成逻辑，保证齿形参数符合模数3、齿数16的设计要求，齿顶高、齿根高、齿距等核心参数均按照标准圆柱齿轮的参数规范设定，确保后续啮合传动的精度。建模过程中先完成齿轮基体的回转特征创建，通过旋转命令生成齿轮的基础轴体结构，再通过拉伸切除命令构建齿轮外圆周的轴向沟槽结构，该沟槽结构可有效降低零件整体重量，同时满足装配过程中的定位与防滑需求。齿轮端部的齿形结构通过阵列命令完成均匀排布，保证每个轮齿的角度、尺寸完全一致，避免出现传动过程中的卡滞、受力不均问题。零件中心的通孔结构采用同轴心约束创建，保证内孔与外齿圈的同轴度公差符合传动件的精度要求，孔端的倒角结构通过倒角命令生成，可去除加工毛刺同时便于装配时的轴件导入。材质设定选用常用的合金结构钢材质，渲染过程中赋予零件金属哑光质感，通过环境光调整清晰展现零件的结构细节，包括齿面的轮廓形态、沟槽的深度变化、轴段的台阶过渡结构。设计过程中充分考虑零件的实际传动工况，轮齿部分做了适当的齿根圆角处理，降低应力集中风险，提升零件的传动承载能力，外圆周的轴向筋条结构可在传动过程中辅助散热，同时提升零件自身的结构刚度，避免高速传动下的形变问题。整体建模过程严格遵循机械设计的公差配合要求，所有特征均添加全约束，参数可根据实际传动需求进行调整修改，可直接用于后续的装配仿真、工程图生成以及加工工艺编制，能够满足齿轮齿条传动机构的配套使用需求，适配常规的机械传动场景，保证动力传递过程中的平稳性与可靠性。
