迷你相扑竞技机器人结构设计方案

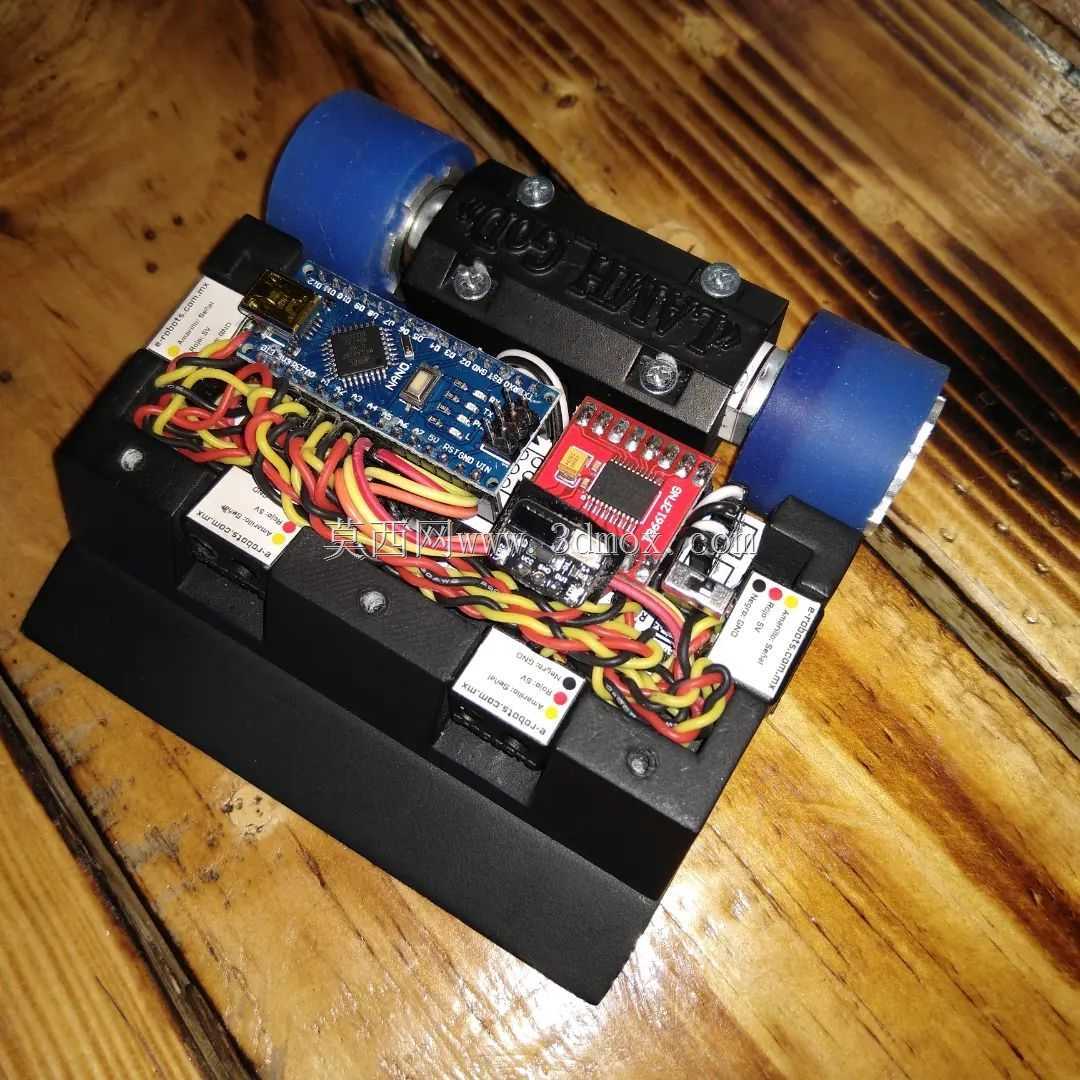

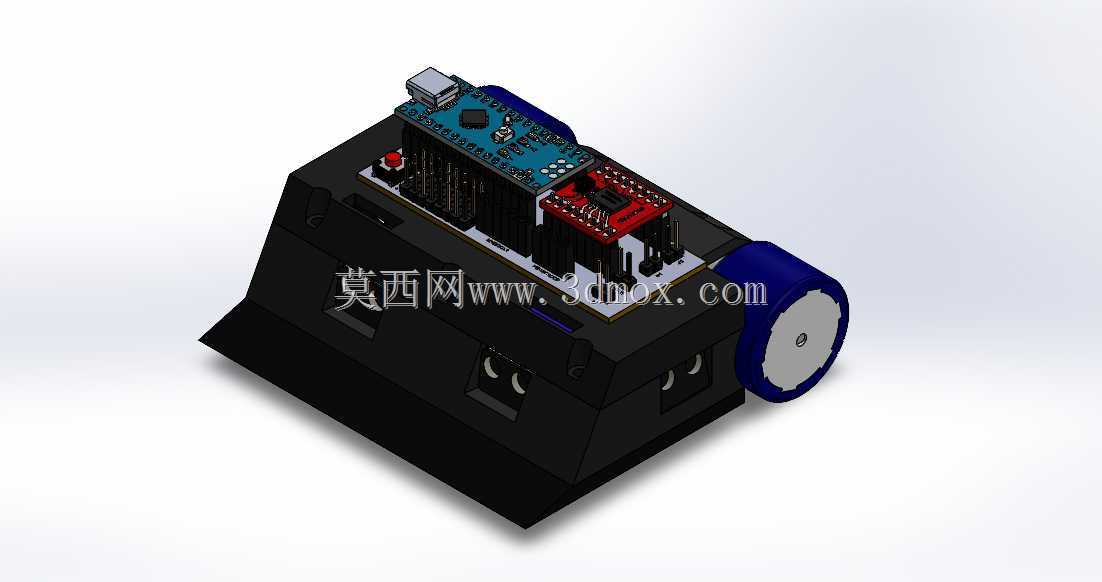

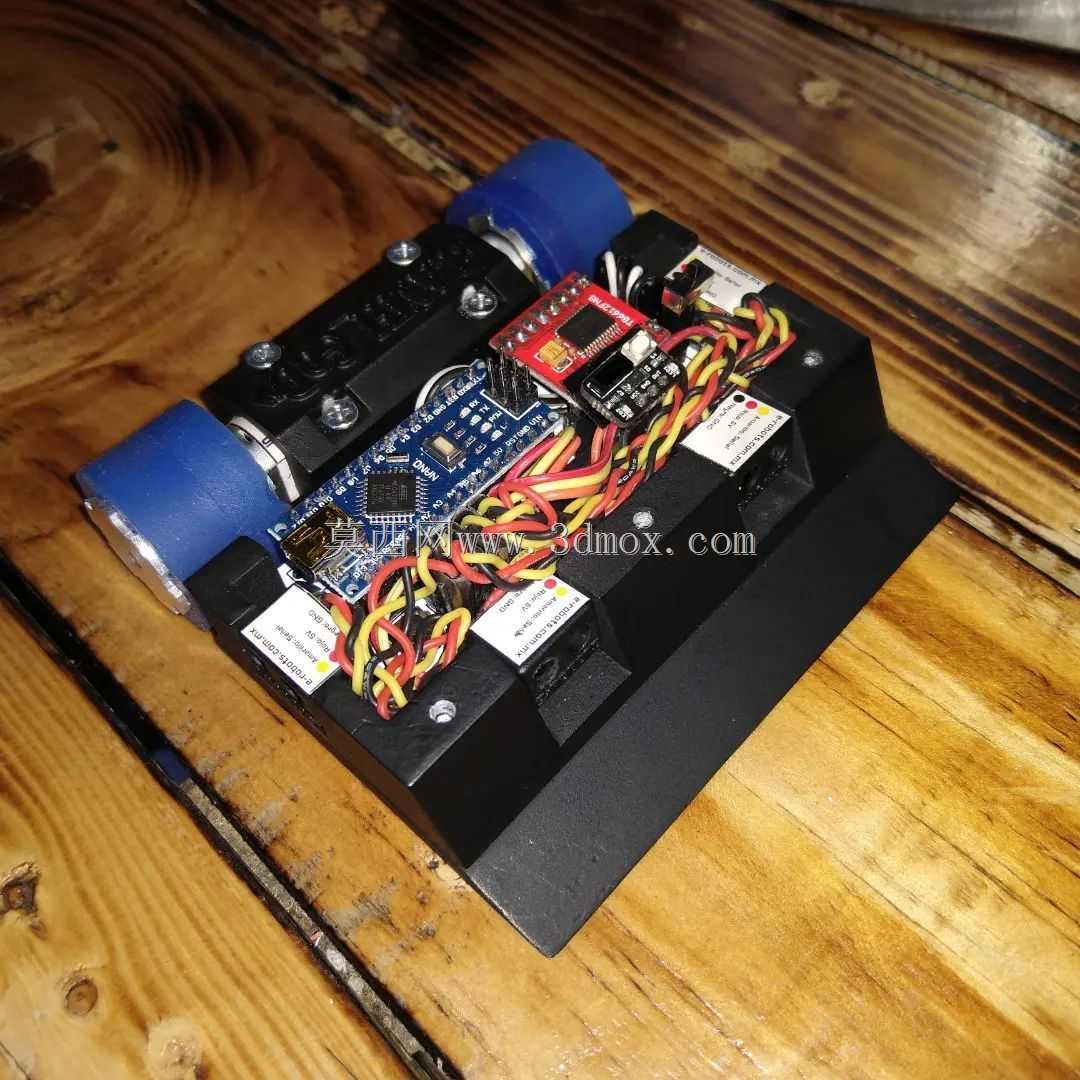

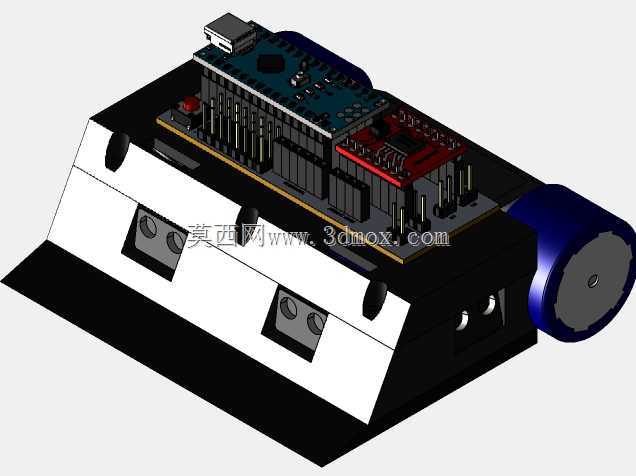

　　这款小型竞技类移动机器人，主要面向桌面级相扑机器人赛事场景设计，整体采用紧凑低矮的楔形机身结构，核心设计逻辑围绕相扑竞技的对抗需求展开，从结构布局到部件选型都优先服务于对抗过程中的推力输出、姿态稳定与路径识别能力。从实际应用场景来看，这类小型相扑机器人多用于青少年工程实践教学、高校机器人竞技赛事、开源硬件创客项目验证场景，能够在直径1米左右的标准相扑竞技台面上完成边界识别、对手探测、推挤对抗等核心动作，不需要复杂的外部辅助设备，仅依靠自身搭载的传感与动力系统即可完成完整的竞技流程。

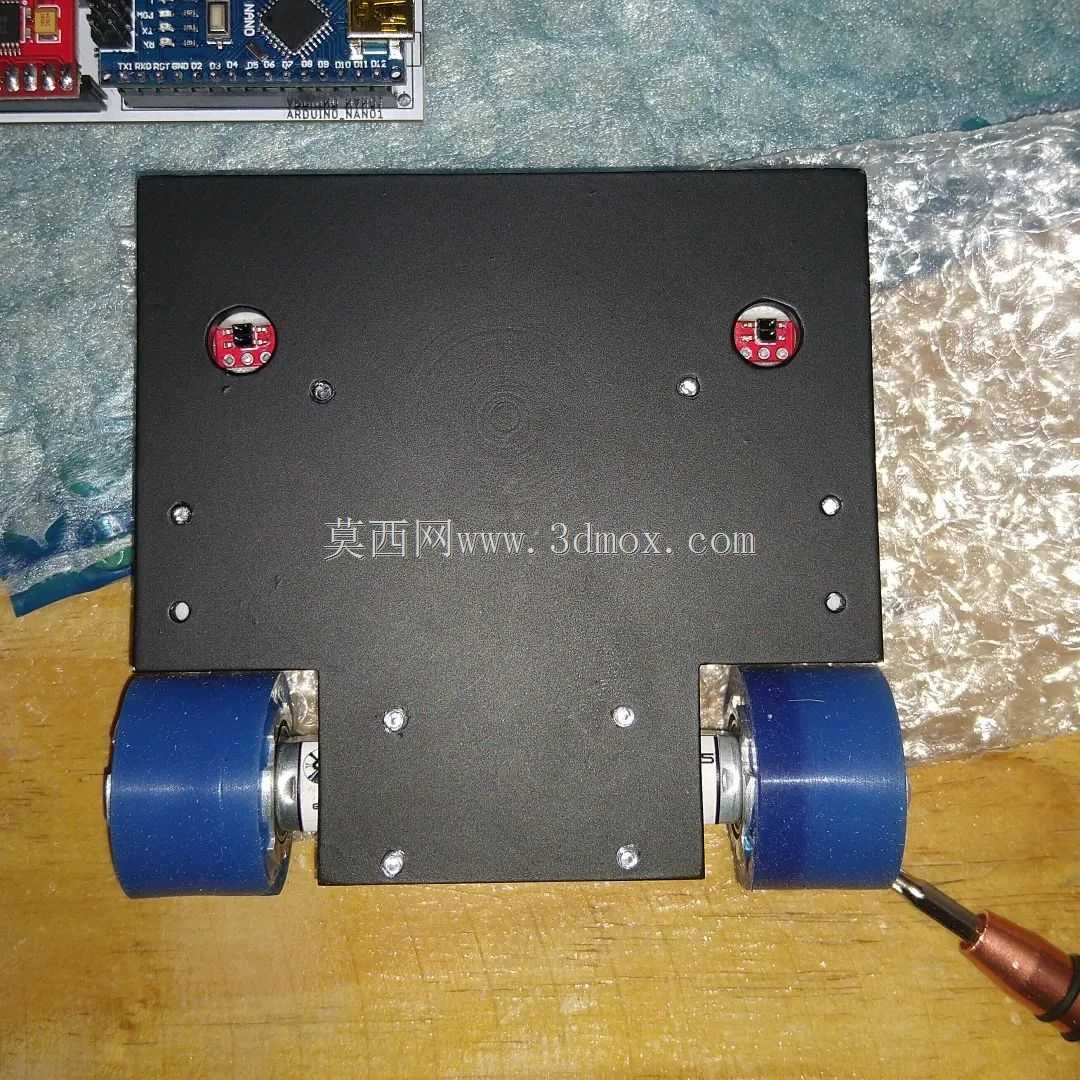

　　从功能特性层面拆解，整机采用对称式双轮差速驱动布局，驱动轮布置在机身两侧靠后位置，轮面采用高摩擦系数的包覆材质，能够在光滑的竞技台面上提供足够的抓地力，避免推挤对抗过程中出现打滑失力的问题；机身前部做了大角度楔形收窄设计，前缘高度极低，能够在对抗过程中顺利楔入对手机身下方，借助动力输出将对手抬升、推离竞技台面。机身顶部预留了标准化的开源控制板安装位，可直接兼容arduino系列控制板的安装孔位，不需要额外做转接支架设计，传感模块布置在机身最前端位置，能够无遮挡地探测前方对手位置与台面边界，避免机身结构遮挡传感信号导致的探测失效。动力驱动模块紧贴控制板下方布置，缩短了动力线的走线长度，减少大电流输出过程中的线损，同时将重心集中在机身几何中心偏下位置，降低对抗过程中被对手掀翻的概率。

　　从设计思路来看，整机结构做了最大化的集成化处理，所有电子部件的安装位都提前在机身壳体上做了定位卡槽与安装柱，不需要额外的固定绑带或转接件即可完成所有部件的装配，机身壳体采用一体化的壳体设计，既作为所有部件的安装载体，也作为对抗过程中的受力结构，壳体壁厚做了针对性的加强，在轮轴安装位、前缘受力位置都做了加厚处理，能够承受对抗过程中的瞬时冲击力，不会出现壳体开裂或安装柱断裂的问题。供电模块布置在机身最底部的舱位内，进一步压低整机重心，同时电池舱做了快拆设计，能够在赛事间隙快速更换备用电池，不需要拆解整机结构。

　　从安装边界与尺寸约束来看，整机长宽尺寸控制在100mm*80mm范围内，整体高度不超过50mm，完全符合迷你相扑机器人赛事的尺寸组别要求，所有外接接口都布置在机身后侧位置，包括充电接口、程序烧录接口，不需要翻开上盖即可完成程序烧录与充电操作，日常调试维护的便利性较高。轮系的安装同轴度公差控制在0.1mm以内，避免双轮转速一致的情况下出现走偏问题，前缘楔形面的角度经过反复验证，既保证了足够的楔入能力，也不会因为角度过平导致自身车头卡入竞技台面边界。机身内部预留了足够的走线空间，所有线束都可以沿着壳体内部的走线槽布置，不会出现线束卡入轮系、干扰传感模块的问题，上盖与下壳体采用卡扣加螺丝的双重固定方式，既能够快速拆开检修内部部件，也能保证对抗过程中壳体不会因为冲击脱开。

　　在实际调试过程中，这类结构的机器人能够实现快速的转向响应，双轮差速的转向半径可以控制在机身尺寸范围内，在狭小的竞技台面上能够快速调整姿态，不会因为转向半径过大出现冲出边界的问题；传感模块的安装角度做了小幅度的下倾调整，既能够探测到前方同高度的对手，也能够准确识别台面边缘的边界线，避免自身在移动过程中掉落台面。整机的重量分布经过配平，前后重量比控制在4:6，驱动轮位置的下压力足够，前部楔形头的重量不会过大导致转向迟滞，也不会因为前部过轻导致楔入对手机身下方时出现抬头打滑的问题。
