适配三星S9的滑动式三脚架手机固定支架

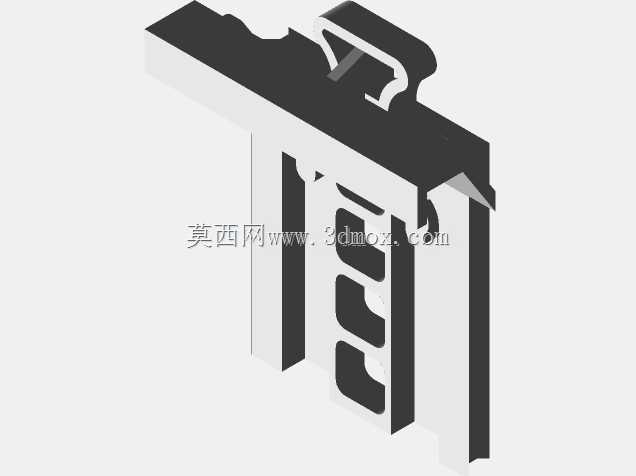

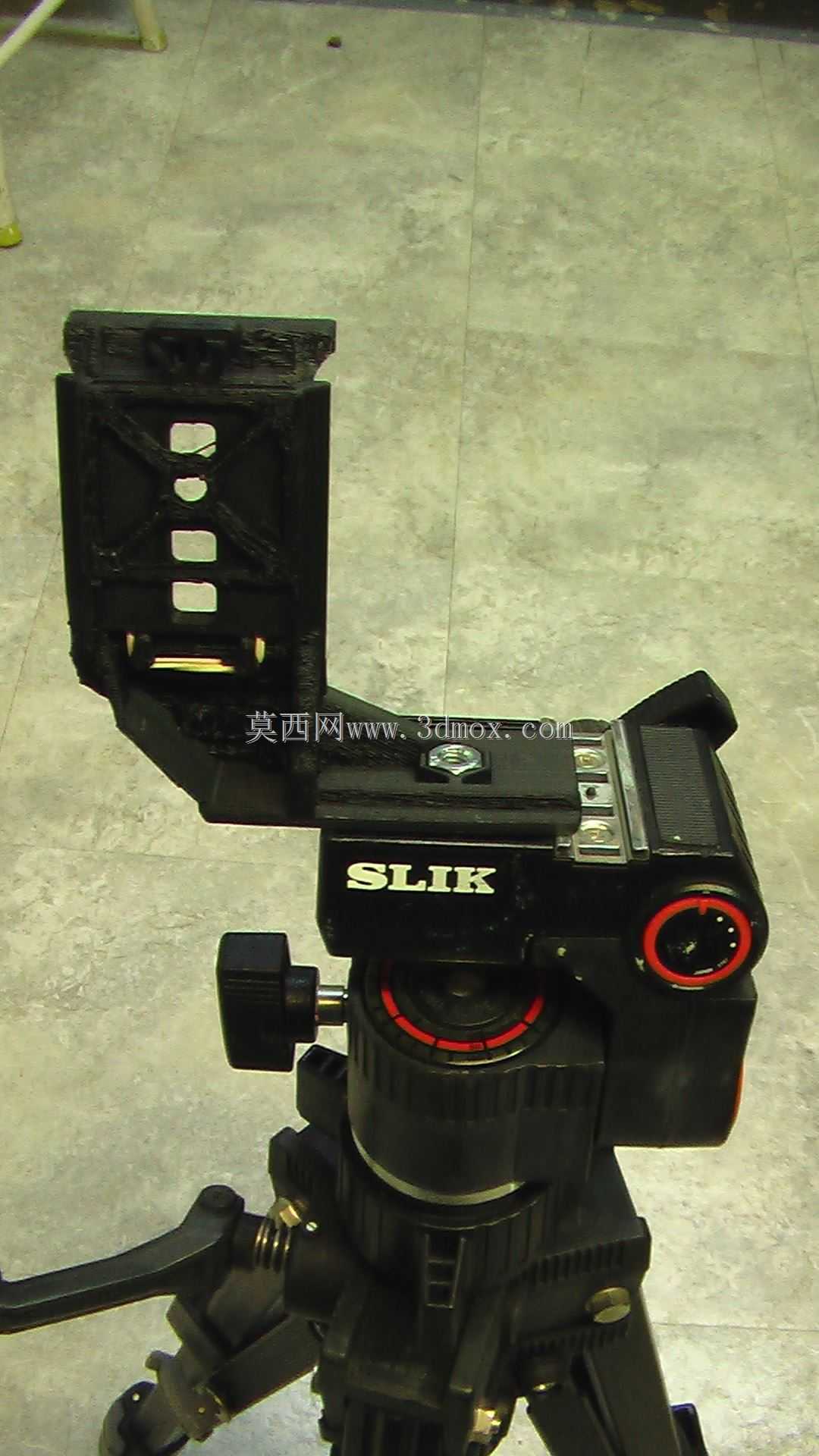

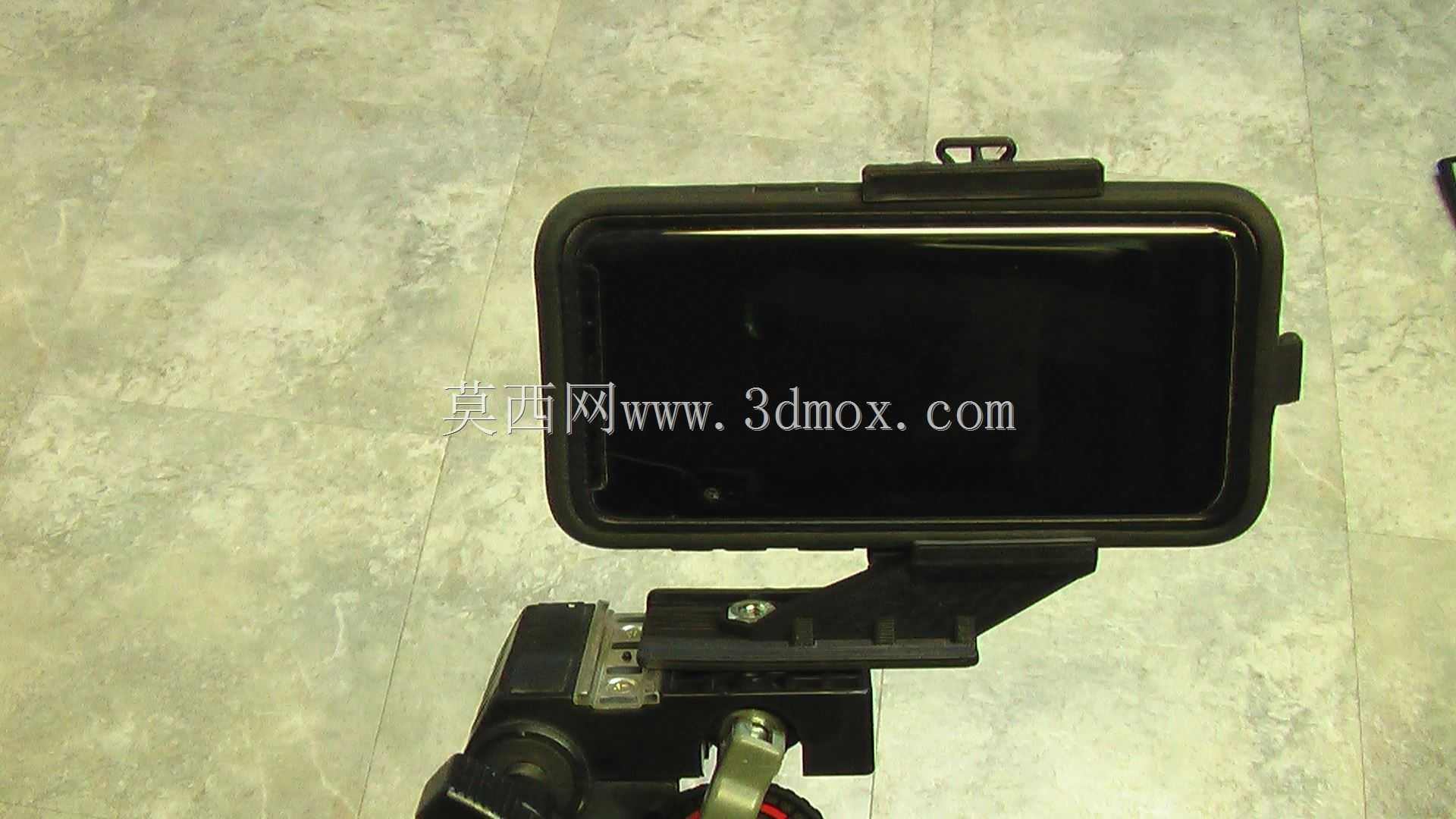

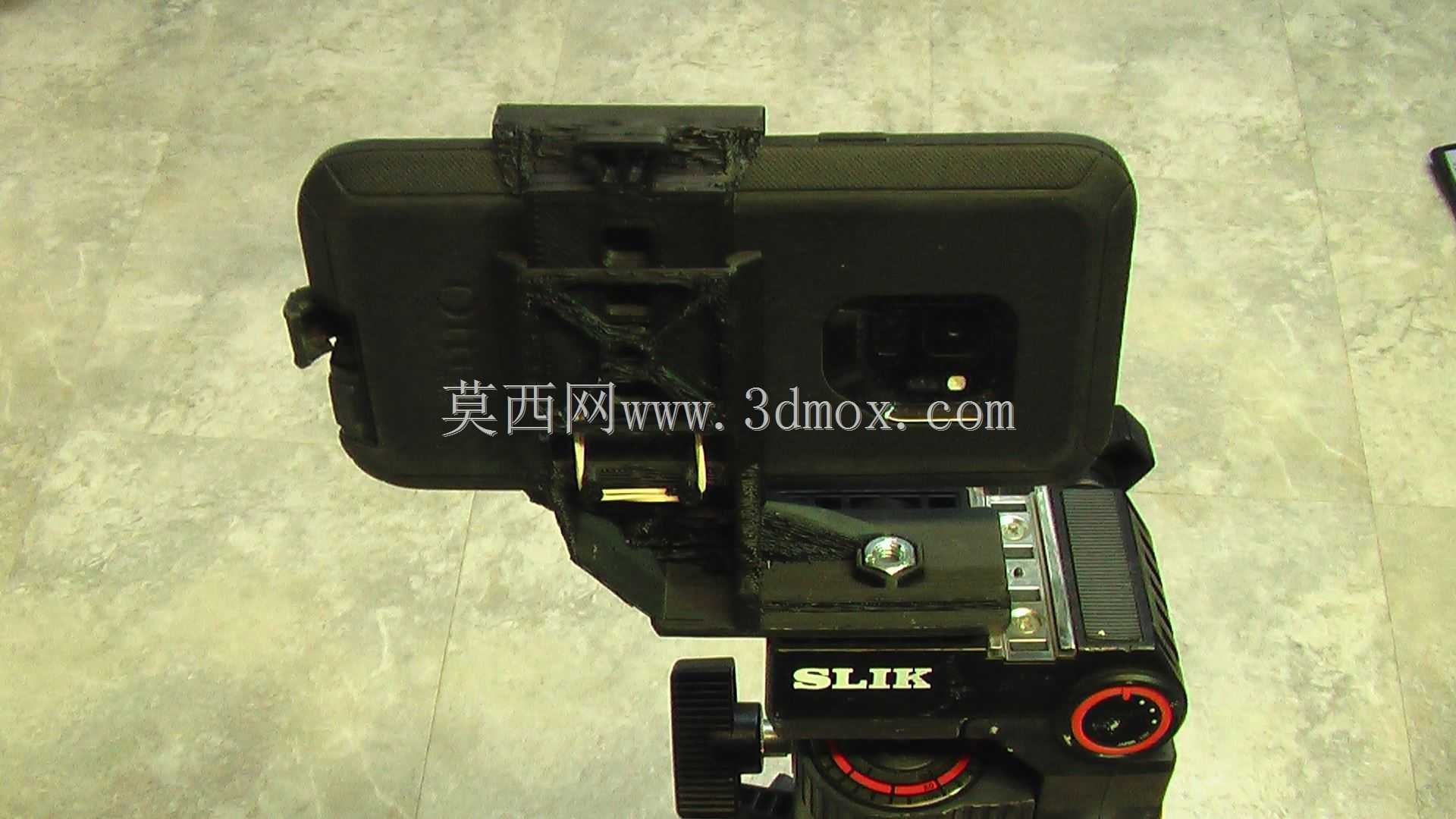

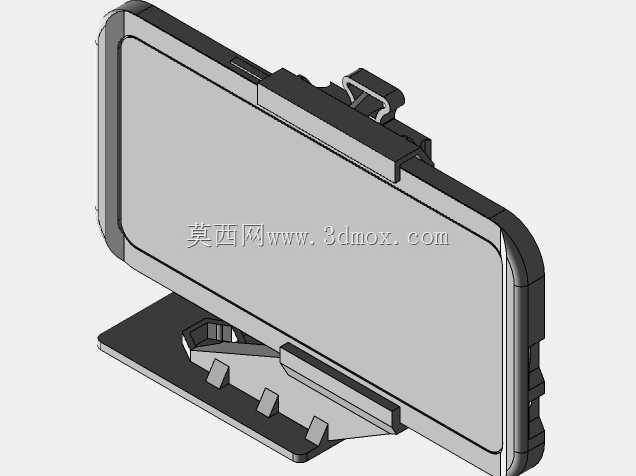

　　这款滑动式三脚架适配支架，核心服务于户外拍摄、室内静物拍摄、vlog录制等需要将三星S9手机固定在标准三脚架上的使用场景，解决了带防护壳的手机无法直接适配常规三脚架夹、固定后遮挡侧边按键、镜头与三脚架枢轴不同轴导致拍摄画面偏移的实际痛点。日常使用中，很多用户会给手机加装全包式防护壳来提升抗摔性能，但常规三脚架手机夹的夹持行程往往无法兼容带厚防护壳的手机，要么夹不住容易滑落，要么夹持力过大挤压防护壳导致壳身变形，甚至刮花手机边框，这款支架专门针对带Otterbox防护箱结构壳的三星S9做了夹持空间适配，夹持区域做了圆角过渡，不会刮蹭壳身的防滑纹理，也不会压到壳身边角的缓冲气囊。从功能特性来看，支架采用偏移式底座设计，

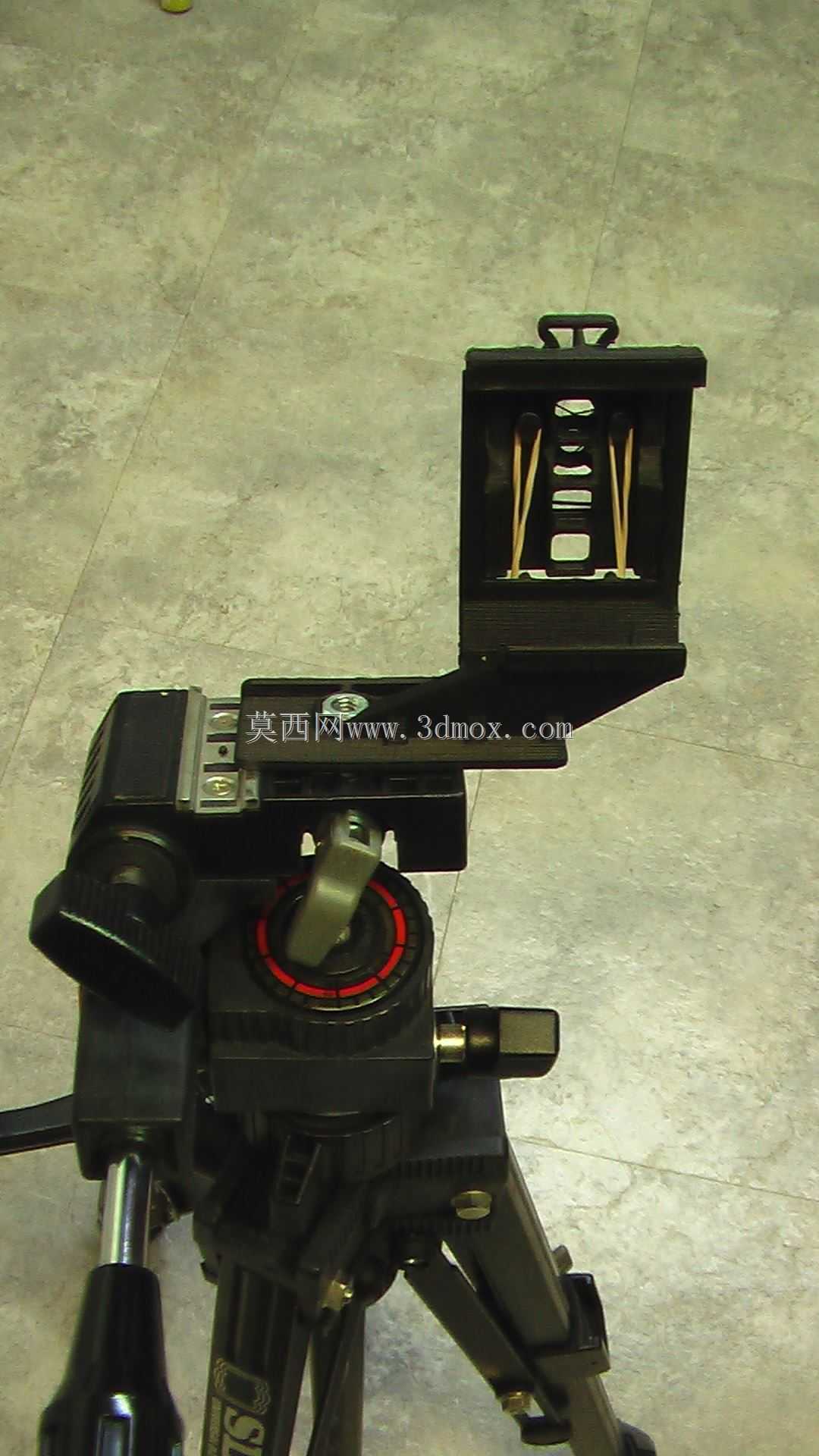

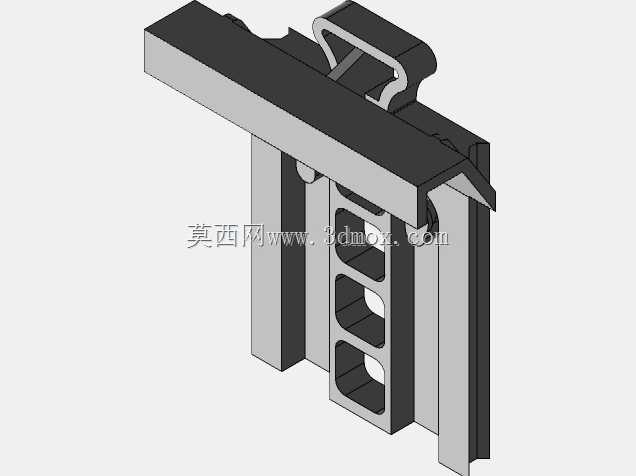

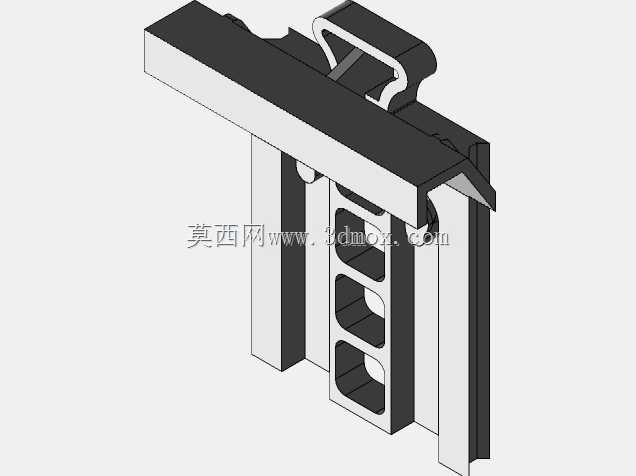

　　安装完成后手机的后置镜头刚好落在三脚架的枢轴中心正上方，不管是水平旋转拍摄全景画面，还是俯仰调整拍摄角度，镜头的光心都不会发生偏移，不会出现旋转画面时构图错位、需要反复调整机位的问题，这一点在接片拍摄、延时摄影场景下尤为实用，能大幅减少后期对齐的工作量。支架的夹持部分采用滑动式锁紧结构，拉开滑臂放入手机后，依靠滑臂内置的弹性卡榫自动锁紧，不需要额外拧动调节旋钮，单手就能完成手机的装拆操作，滑臂的内侧贴有1mm厚的丁腈橡胶垫，既能增大摩擦力防止手机滑脱，又能避免硬接触刮花手机壳表面。考虑到用户拍摄时可能需要快速调整音量键来触发快门、调节拍摄音量，支架在对应手机侧边音量键的位置做了镂空让位设计，不需要拆下手机就能直接按压按键，

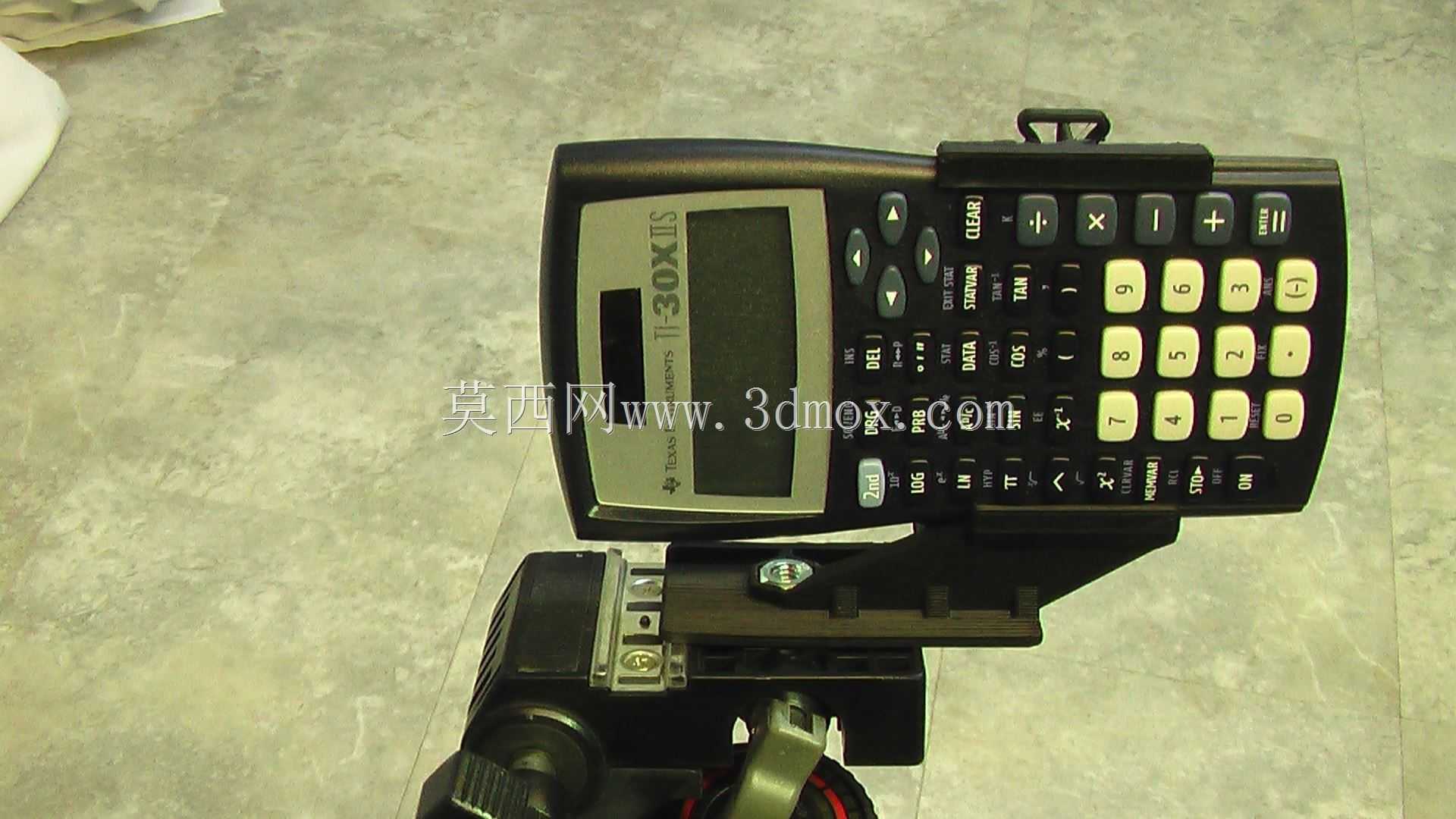

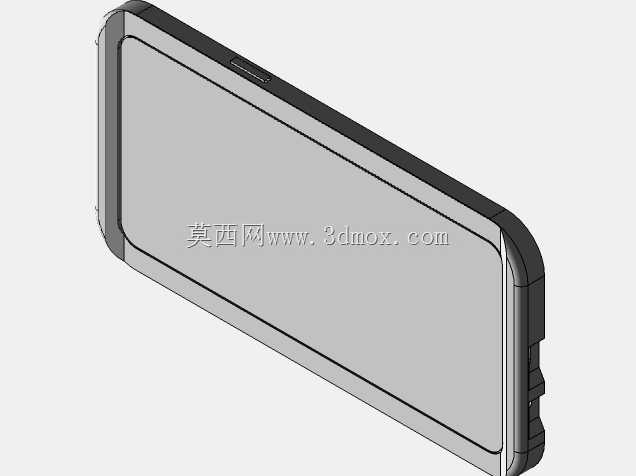

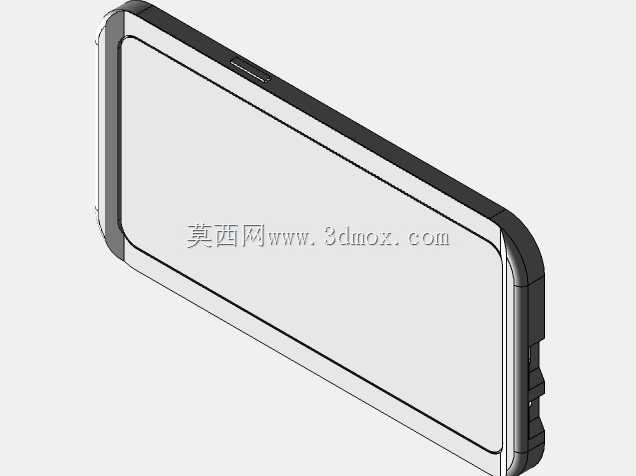

　　同时镂空边缘做了0.5mm的翻边处理，不会因为边缘过于锋利割伤手指。除了作为三脚架固定适配器使用，这款支架还预留了翻盖式计算器手柄的安装卡口，在没有三脚架的场景下，可以将配套的折叠手柄卡入卡口，作为手持拍摄稳定握把使用，卡口采用标准的1/4英寸螺孔配合定位销，安装后不会出现转动松垮的问题，握持时手柄的重心刚好落在手掌中心，长时间手持拍摄也不容易出现手腕酸痛的情况。设计过程中，首先对带Otterbox壳的三星S9做了全尺寸测绘，确定手机带壳后的整体长宽高尺寸、侧边按键的位置、后置镜头模组的凸起高度、镜头中心相对于手机侧边的距离，以此确定夹持腔的内部尺寸，预留了0.3mm的装配间隙，保证带壳手机能顺畅放入又不会出现旷量。

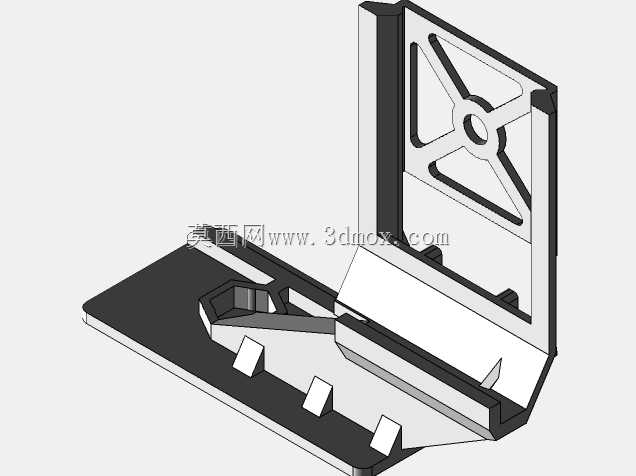

　　偏移底座的高度经过反复调整，既要保证镜头中心与三脚架枢轴重合，又要控制整体高度避免支架过于突出导致携带不便，底座与三脚架连接的部分采用标准的1/4英寸通用螺孔，能适配市面上绝大多数常规三脚架、桌面支架、稳定器的安装接口，不需要额外加装转换接头。安装边界方面，支架整体安装后在三脚架云台上的投影尺寸不超过70mm*50mm，不会遮挡三脚架云台上的水平泡、角度调节旋钮，夹持手机后整体的重心落在云台的安装面中心，不会出现头重脚轻导致三脚架倾倒的问题，夹持滑臂的滑动行程控制在15mm，既能保证足够的张开量放入手机，又不会因为行程过大导致滑臂脱出底座。在结构强度上，支架主体采用ABS加玻纤的材质方案，壁厚控制在2.5mm，夹持受力位置做了加强筋设计，在承受手机带壳的整体重量时，形变量不超过0.1mm，不会因为长期使用出现滑臂松动、夹持力下降的问题，所有棱角位置都做了R1以上的圆角处理，没有尖锐的边角，日常携带时不会刮蹭包里的其他物品。
