离心泵闭式径流叶轮结构设计

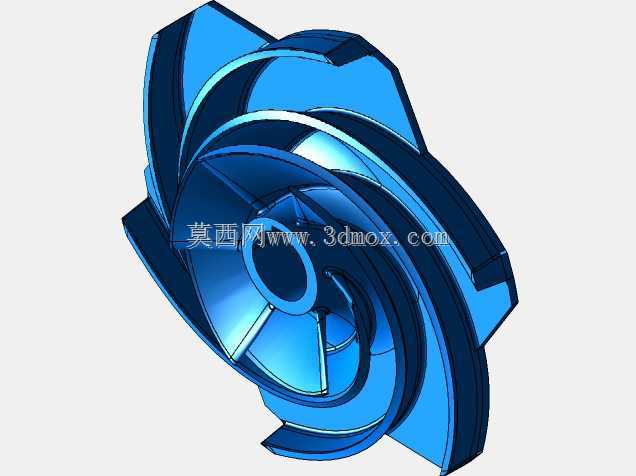

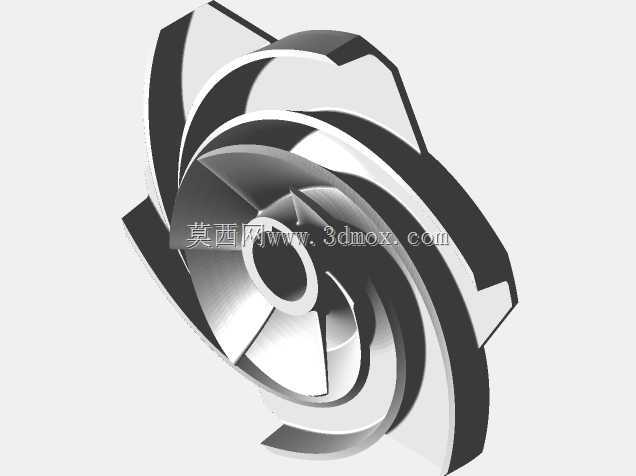

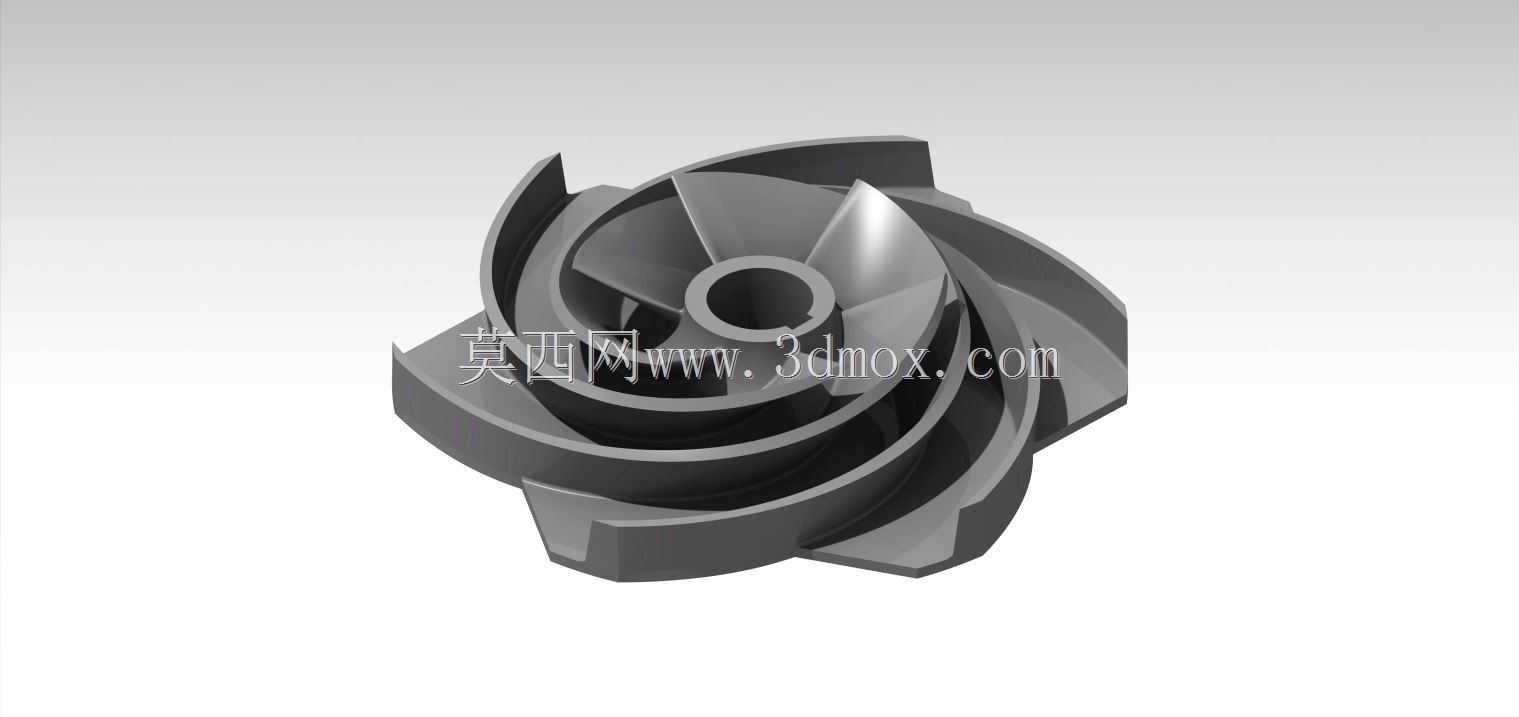

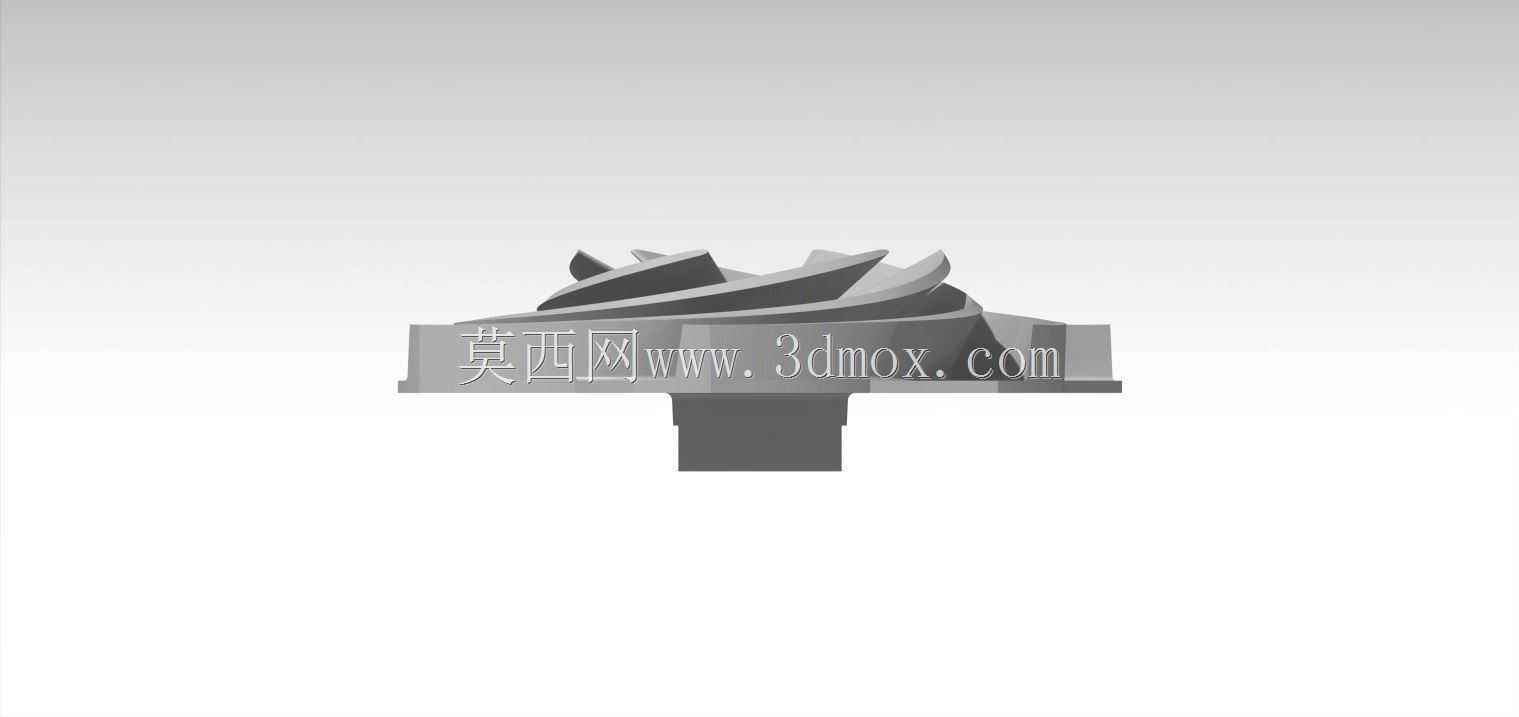

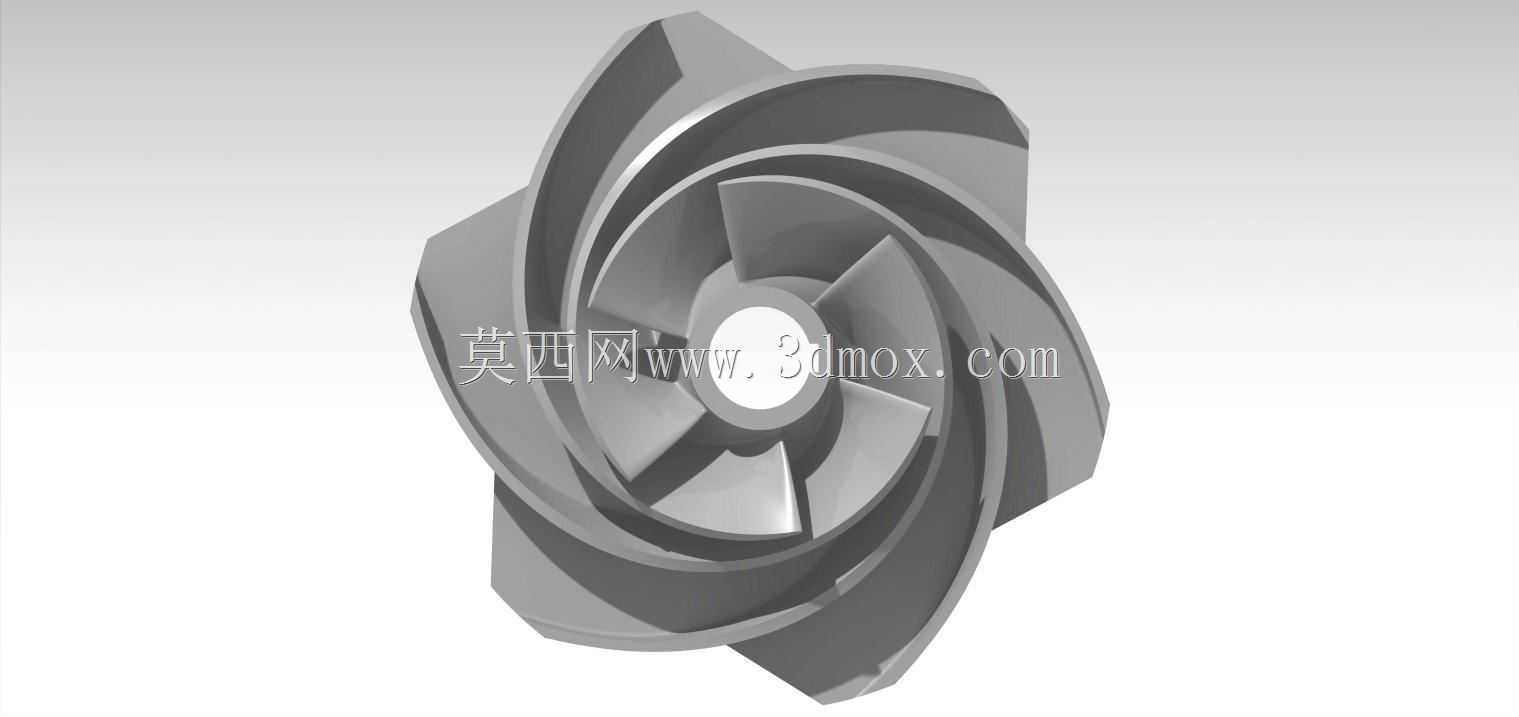

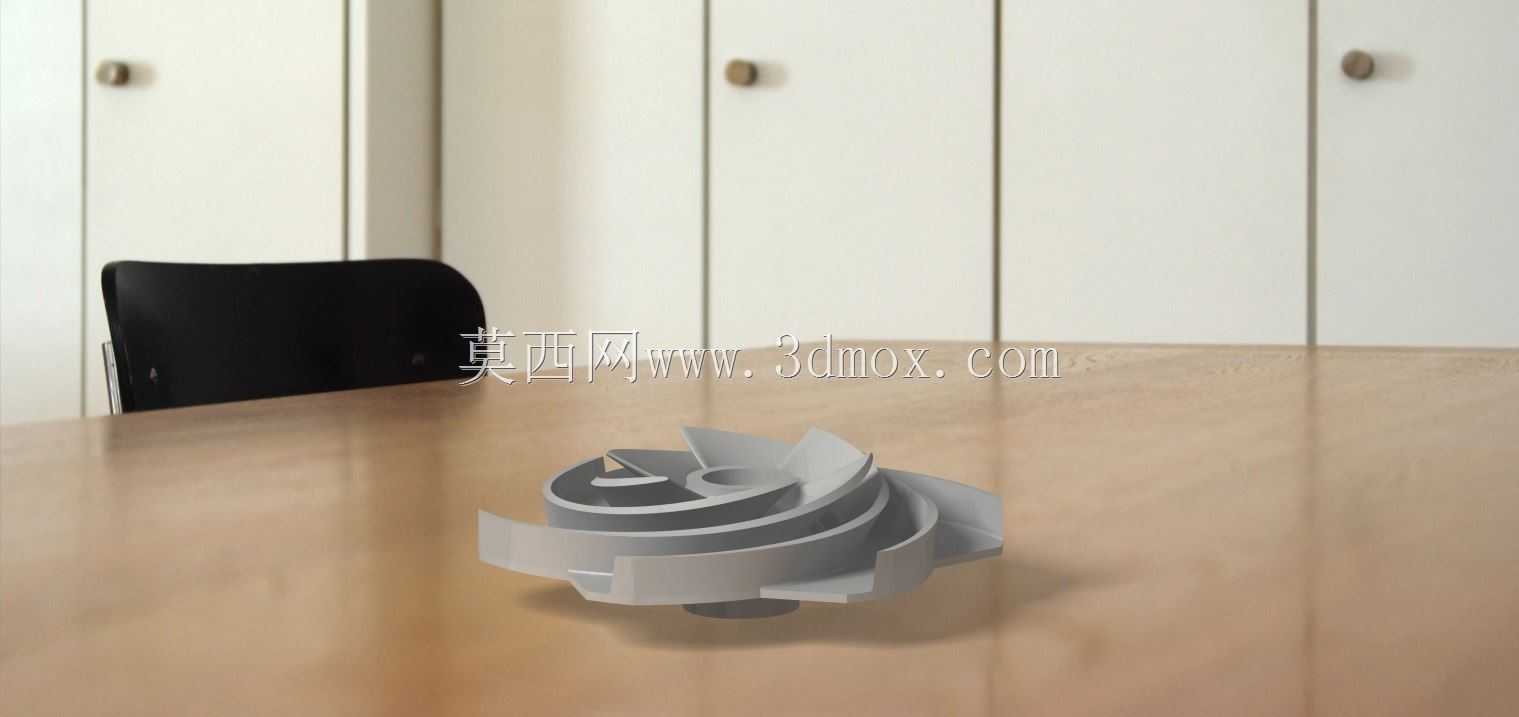

　　在市政供水、工业循环水输送、农田排灌、暖通空调水循环等场景中，离心泵是应用占比最高的流体输送设备，而叶轮作为离心泵唯一对流体做功的核心过流部件，其结构设计的合理性直接决定整泵的扬程、效率、汽蚀余量与运行稳定性。这款径流闭式叶轮适配单级单吸卧式离心泵，主要用于输送常温清水或物理化学性质与水相近的低粘度无颗粒流体，在常规工况下可覆盖10-50m³/h流量区间的输送需求。

　　从实际功能来看，叶轮随泵轴高速旋转时，会通过叶片的曲面作用对进入流道的流体施加动能与压能，将电机输入的机械能转化为流体的压力能与动能，最终通过蜗壳收集导流后将流体输送至目标管路。这款叶轮采用后弯式叶片设计，叶片出口安装角控制在22°-26°区间，相比径向叶片或前弯叶片，后弯结构能在相同转速下获得更稳定的扬程特性，运行时轴功率随流量增大的上升斜率更平缓，可有效避免电机过载，适配多数工业场景下流量波动的运行工况。

　　设计过程中首先要匹配泵腔的安装边界，叶轮的进口直径根据额定流量下的进口流速计算确定，控制进口流速在3-4m/s区间，既避免流速过高导致进口水力损失增大、汽蚀性能下降，也防止流速过低造成叶轮整体尺寸偏大、材料成本上升。轮毂部分的内孔与泵轴采用H7/k6过渡配合，配合长度根据轴径确定，保证扭矩传递的可靠性，同时轮毂端面设计有密封槽位，可安装O型圈防止高压流体从轮毂与轴的间隙处泄漏。叶片数量设置为6片，是兼顾水力效率与流道过流能力的选择，叶片数量过少会导致流道内流体旋流加剧、水力损失上升，数量过多则会挤占流道过流面积，增大流体的摩擦阻力，同时提升铸造加工的难度。

　　叶轮的前后盖板采用等厚圆弧过渡设计，前盖板从进口端到出口端的曲率按照流线法绘制，保证流体从吸入室进入叶轮流道时的转向平滑，减少进口冲击损失；后盖板与轮毂连接处设置大圆角过渡，避免应力集中，在高速旋转时可降低结构应力，防止长期运行出现疲劳开裂。流道的表面粗糙度要求控制在Ra3.2以下，建模时需保证叶片与前后盖板的连接处完全相切，无凸起、凹坑或尖角，避免运行时出现局部涡流，既影响水力效率，也可能在长期运行中诱发汽蚀破坏。

　　安装边界方面，叶轮的出口宽度匹配对应蜗壳的流道宽度，出口直径与蜗壳基圆直径保持2-5mm的间隙，间隙过小容易在装配或运行窜轴时出现叶轮与蜗壳的摩擦，间隙过大则会导致容积损失上升，降低整泵效率。叶轮的轴向定位通过轴肩与叶轮螺母实现，建模时需预留螺母的安装空间，同时做动平衡校验的去重位置设计，通常在后盖板外侧预留平衡去重区，保证叶轮做动平衡时可通过铣削去除多余重量，满足G6.3级的动平衡精度要求，避免高速运行时出现振动超标、轴承损坏的问题。

　　从实际应用的细节来看，这款叶轮的进口边延伸至叶轮进口靠近前盖板的位置，可增大流体的进口过流面积，降低进口相对速度，有效提升泵的抗汽蚀性能，适合在入口压力偏低的工况下使用，比如高层供水的底层增压泵、水箱供水的输送泵等场景。叶片的型线采用三次贝塞尔曲线拟合，保证从进口到出口的角度变化平滑，流体在流道内的流速变化均匀，避免出现局部流速突变导致的水力损失。在建模过程中，需对叶片与盖板的相交处做圆角处理，圆角半径根据流道宽度调整，既保证结构强度，也避免圆角过大挤占流道有效过流面积。

　　对于结构设计从业者而言，这类叶轮建模时不能只关注外观曲面的顺滑，更要结合实际运行的受力与水力特性，比如高速旋转时前后盖板承受的压差会产生指向泵进口的轴向力，设计时可在后盖板上设置平衡孔，平衡孔的位置与直径需根据轴向力的计算值确定，平衡孔过大会导致回流损失增大、效率下降，过小则平衡效果不足，会加重轴承的轴向载荷，缩短轴承使用寿命。同时叶轮的材料选择通常根据输送介质确定，输送清水时多采用铸铁或铸钢，输送腐蚀性流体时可采用不锈钢或铜合金，建模时需根据材料的铸造工艺预留拔模斜度与加工余量，保证后续生产制造的可行性。
