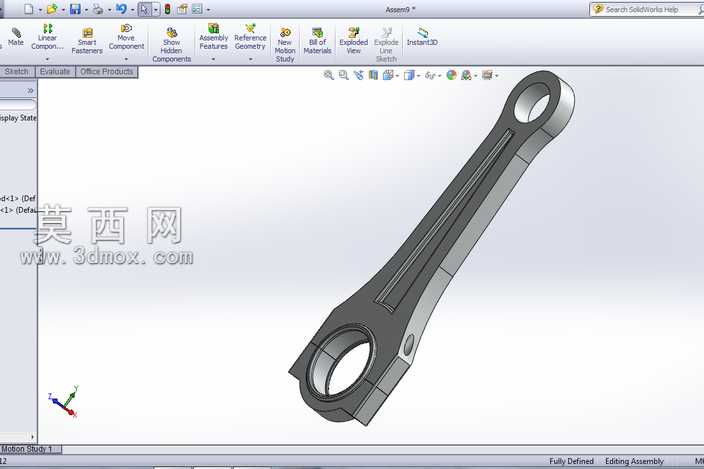

V12发动机连杆高精度三维结构设计

本作品为V12发动机配套连杆的三维参数化建模成果，建模过程严格遵循内燃机连杆的实际工程设计规范，先从连杆的功能需求出发梳理整体结构逻辑：连杆作为内燃机曲柄连杆机构的核心传动部件，需要承接活塞传递的爆发压力，将活塞的往复直线运动转化为曲轴的旋转运动，因此建模时首先确定大小头孔的中心距作为核心尺寸基准，保证与配套活塞销、曲柄销的配合公差符合设计要求。建模阶段先绘制连杆杆身的纵向对称基准面，在基准面上绘制大小头的外轮廓与内孔草图，大头采用分体式结构设计，预留连杆盖的装配结合面，小头设计为整体式环形结构，适配活塞销的安装需求；杆身部分采用工字形截面构型，在保证结构强度、抗弯曲抗扭转刚度的前提下尽可能降低零件自身重量，减少往复运动的惯性力，杆身与大小头的过渡区域采用大圆角平滑过渡，避免应力集中导致的零件疲劳失效。建模过程中对连杆大头的螺栓安装凸台、小头的润滑油孔、杆身的加强筋结构逐一进行特征构建，所有倒角、圆角、安装定位面都按照实际机加工工艺要求设置参数，保证模型具备可加工性。材质配置阶段，为模型赋予调质合金钢的材质属性，模拟40Cr或42CrMo等常用连杆材料的金属质感，对大小头的轴瓦配合面、连杆结合面做精加工面的质感区分，还原零件不同加工区域的表面粗糙度差异。整体模型完成后进行装配干涉检查，验证连杆与活塞销、曲柄销的配合间隙，确认杆身在运动行程中不会与气缸体、曲轴平衡块发生干涉，模型完整还原了V12发动机连杆的所有结构细节，可用于发动机装配仿真、运动学分析、有限元强度校核等工程场景，也可作为内燃机结构教学的演示模型使用。
