单缸发动机散热气缸立式结构三维设计

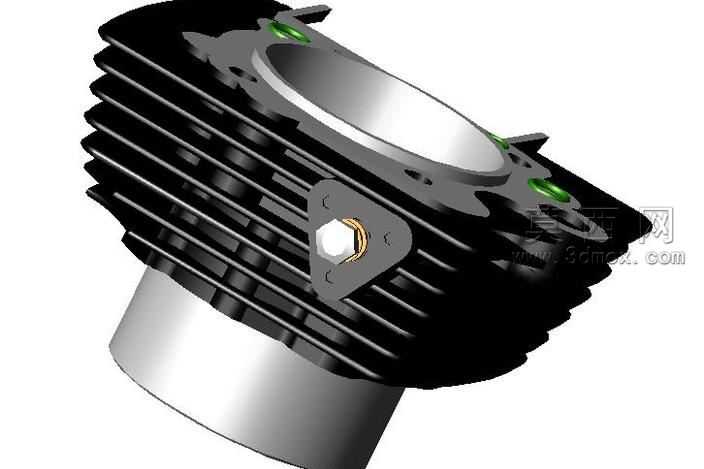

本作品为单缸内燃机配套的立式散热气缸三维建模成果，建模过程中以实际内燃机气缸的工作工况为核心设计依据，首先完成整体结构的参数化草绘，精准定位缸套内径、外壁散热鳍片的排布间距、安装法兰的孔位基准，确保各部分尺寸符合小排量风冷内燃机的装配适配要求。建模阶段采用实体拉伸与切除结合的方式构建基础缸体，缸套内壁设置为光滑圆柱面，保证后续活塞往复运动的配合精度，外壁的多层平行散热鳍片采用阵列特征快速生成，每一片鳍片的厚度、向外延伸的长度都经过参数校准，既保证足够的散热接触面积，又避免鳍片过薄导致的结构强度不足问题。缸体侧部的安装凸台采用凸台拉伸与六角凹槽切除完成建模，精准复刻了实际气缸用于固定附件的安装位结构，顶部的密封法兰面预留了均匀分布的螺栓孔位，可与气缸盖完成精准密封配合，底部的缸套延伸段做了过渡圆角处理，减少应力集中风险。材质与渲染阶段，将缸套内壁与底部套筒部分赋予金属镀铬材质，调整反射参数模拟金属内壁的光滑耐磨质感，外壁散热鳍片与主体壳体赋予耐高温黑色磨砂金属材质，还原风冷气缸外壁的高温氧化涂层视觉效果，侧部安装位的六角紧固件赋予金属镀锌材质，与黑色主体形成清晰的视觉区分，法兰面的密封区域做了细微的表面粗糙度处理，还原金属结合面的加工质感。设计过程中充分考虑风冷气缸的散热需求，鳍片采用平行等距排布，引导气流沿轴向流动带走热量，侧部安装凸台做了加厚处理，保证附件安装的结构强度，各部分壁厚均匀，避免铸造过程中出现缩孔缺陷，整体结构完全遵循实际内燃机气缸的生产工艺要求，可用于内燃机结构教学、装配模拟以及相关零部件的设计参考。
