多缸发动机曲轴结构三维建模设计

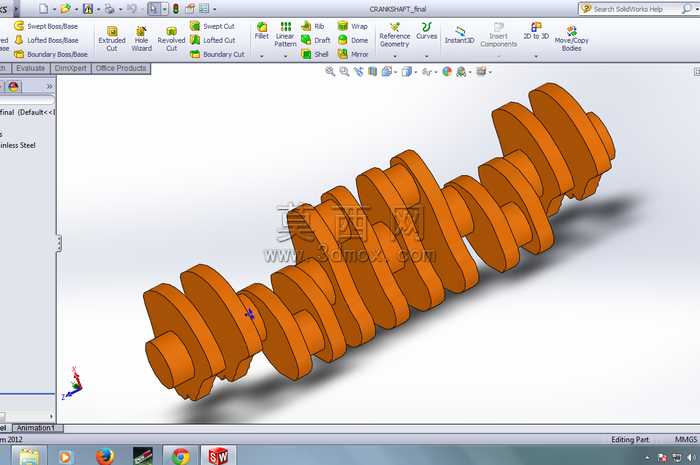

本作品为多缸内燃机配套曲轴的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循内燃机曲轴的实际工程设计逻辑展开。建模初期先梳理曲轴的核心功能逻辑：曲轴作为内燃机动力输出的核心构件，承担着将活塞连杆组传递的往复直线运动转化为旋转扭矩的作用，因此建模时优先确定各主轴颈、连杆轴颈的相对位置与偏心距参数，严格匹配多缸机的点火间隔角对应的曲柄夹角，保证各缸做功行程的相位差符合动力输出平顺性的设计要求。建模过程采用实体特征堆叠的方式完成，首先绘制各轴段的回转截面草图，通过回转特征生成主轴颈、连杆轴颈的基础回转体结构，随后针对曲柄臂部分，根据平衡配重的设计要求绘制配重块的截面轮廓，通过拉伸特征与基础回转体进行布尔合并，同时对曲柄臂与轴颈的衔接位置做平滑过渡的圆角处理，避免应力集中问题，符合实际零件的工艺设计要求。材质设定阶段参考实际锻钢曲轴的材质特性，为模型赋予橙色的实体外观表现，清晰区分各结构部分，同时通过软件的渲染环境设置，添加柔和的环境光与方向光源，让模型的轴颈圆柱面、曲柄臂平面、配重块曲面的结构轮廓清晰呈现，能够直观观察各段轴的同轴度、曲柄的偏心位置、配重块的分布形态。结构设计上完整还原了多缸曲轴的典型构造：包含多组沿轴向排布的连杆轴颈，各连杆轴颈通过曲柄臂与同轴的主轴颈相连，每段曲柄臂外侧延伸出平衡配重块，用于抵消曲轴旋转时产生的往复惯性力与旋转惯性力，降低发动机运行时的振动。建模过程中对各轴段的直径、轴向长度、圆角半径、配重块的轮廓弧度都做了参数化约束，可根据不同排量、不同缸数的内燃机设计需求快速调整参数，适配不同的动力系统设计场景。整体模型结构完整，特征树逻辑清晰，无多余碎面与冗余特征，各衔接位置的几何连续性符合工程建模规范，既可以作为动力系统结构教学的演示模型，也可为曲轴的后续工程设计、有限元分析、工艺编制提供基础三维数模参考。
