25模数锥齿轮配套安装基座结构设计

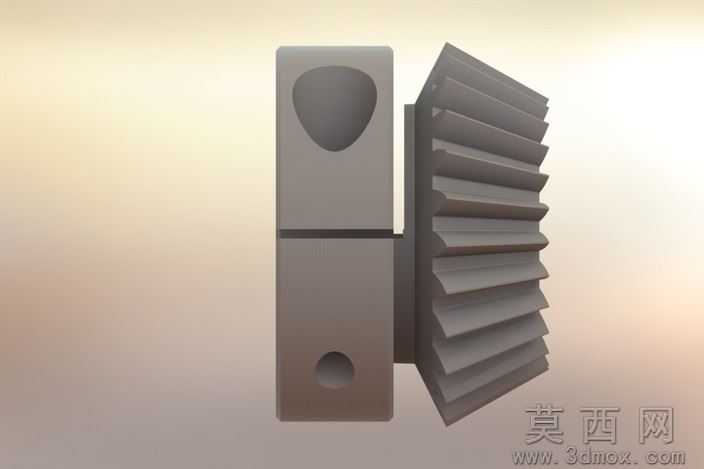

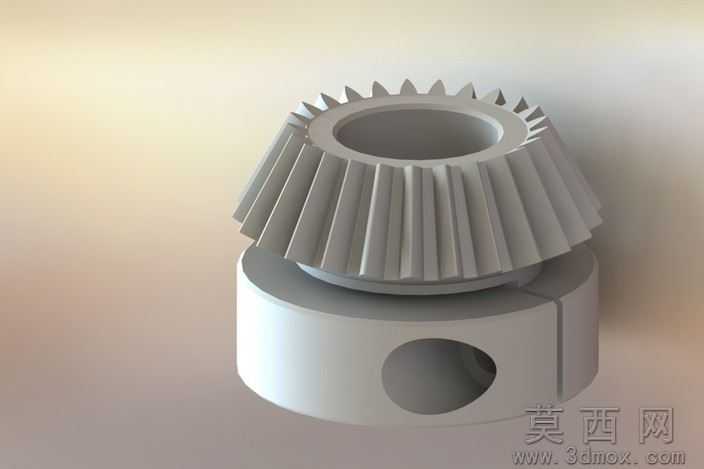

本作品为锥齿轮与配套安装基座的组合三维设计，建模阶段采用SolidWorks完成全参数化构建，首先针对锥齿轮部分，依据模数3、齿数25的锥齿轮设计参数，先绘制齿轮背锥展开轮廓，通过渐开线方程生成精准的齿形曲线，再通过圆周阵列完成全部轮齿的排布，保证每个轮齿的齿厚、齿高、齿向角度完全一致，轮齿与齿轮基体的衔接处做了微小圆角过渡处理，避免应力集中问题。齿轮中心的通孔按照标准安装轴径设计，孔壁预留了公差配合余量，齿轮下端面与安装基座的贴合面做了平面度约束，保证装配后齿轮的回转精度。配套的安装基座采用分体式抱箍结构设计，基座主体为圆柱造型，侧面开设圆形安装孔用于穿设锁紧件，基座上部的环形凹槽与锥齿轮下端的定位凸台尺寸完全匹配，能够实现锥齿轮的快速定位装配，抱箍结构的开口缝隙经过尺寸计算，保证锁紧后可以牢牢固定锥齿轮的安装轴，避免传动过程中出现轴向窜动。渲染阶段采用哑光金属材质模拟实际钢制传动零件的质感，调整环境光为柔和的侧上方打光，清晰展现轮齿的齿面纹理、基座的曲面过渡以及零件之间的装配关系，材质参数调整时适当提高了金属粗糙度，避免过度反光影响结构细节的展示。设计过程中重点考量了锥齿轮传动的安装便利性，通过基座的抱箍结构无需复杂的工装即可完成齿轮的安装与拆卸，同时保证齿轮啮合时的支撑刚度，轮齿的齿形经过参数校验，能够与配对锥齿轮实现正确的啮合传动，减少传动过程中的噪音与磨损，整体结构紧凑，可直接用于小型传动机构的设计参考，各部分尺寸均经过干涉检查，装配状态下不存在零件干涉问题，安装孔、定位面的尺寸均符合通用机械传动的安装规范，能够适配常规的传动安装场景。
