小容量绿玻璃白葡萄酒瓶三维结构设计

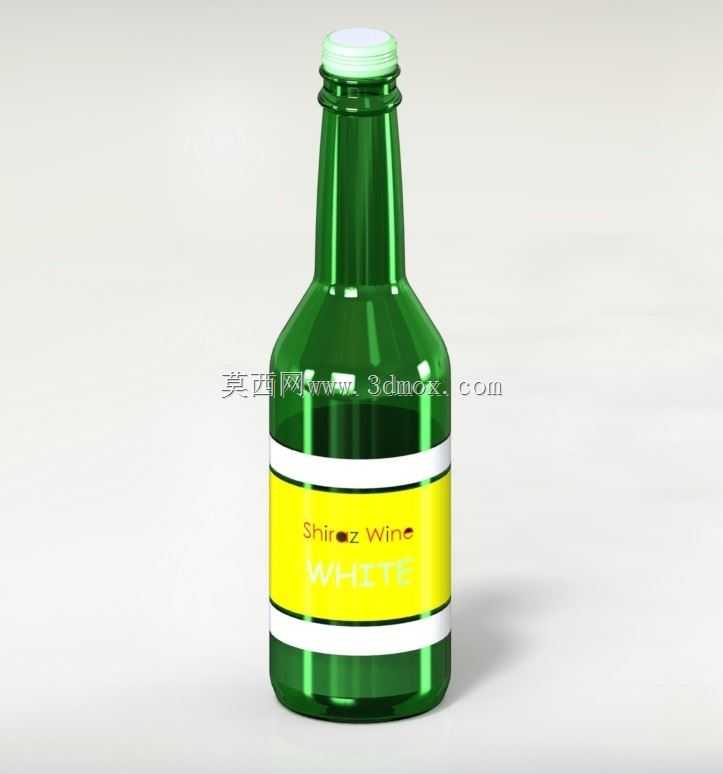

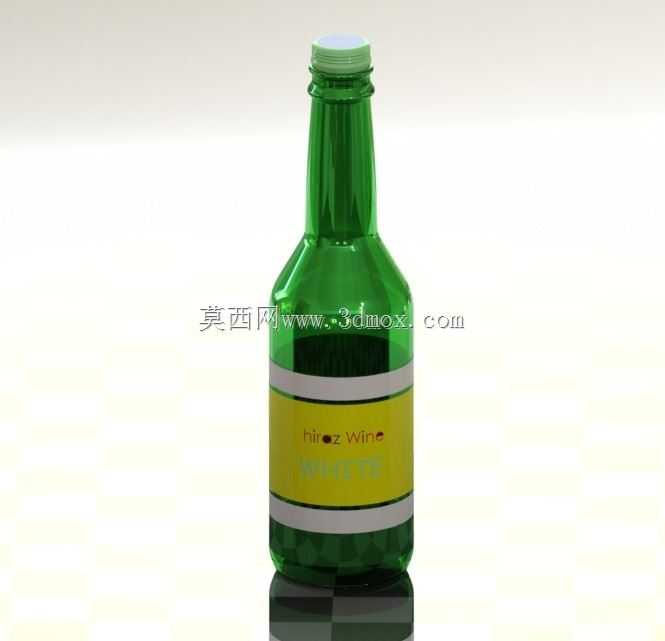

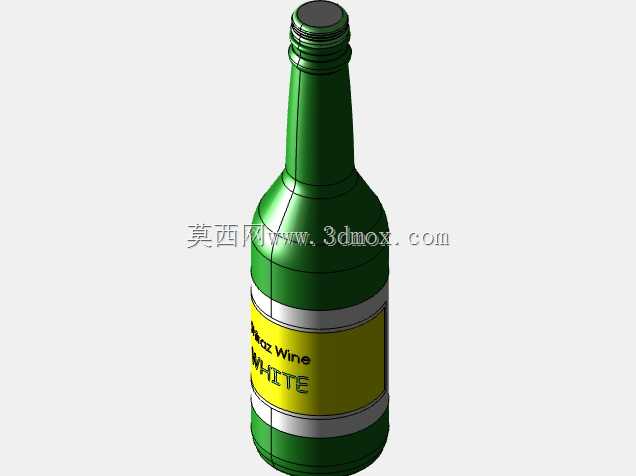

　　在快消品包装结构设计领域，玻璃酒瓶的三维建模是兼顾外观质感、灌装适配、运输可靠性的核心环节，本次完成的小容量绿玻璃白葡萄酒瓶结构，完全围绕量产灌装线的实际适配需求展开设计，没有做脱离生产实际的艺术化夸张处理。从外形尺寸边界来看，瓶身总高控制在180mm区间，瓶身最大外径65mm，属于小容量单支试饮装的规格范畴，这个尺寸边界是经过多轮匹配验证的：既可以适配现有主流酒水灌装线的卡瓶板间距，不需要对现有产线的拨瓶轮、导瓶栏做非标改造，也能匹配市面上通用的60mm口径皇冠盖压盖头的下压行程，压盖时的封边压力可以均匀作用在瓶口密封面上，不会出现压偏、密封不严的问题。瓶身的壁厚设计做了差异化处理，瓶底位置厚度达到5mm，做了内凹的球面底结构，

　　这个结构不是为了造型美观，而是考虑到玻璃材质的抗冲击特性：灌装完成后的酒瓶在输送线上会存在频繁的磕碰、堆叠压力，加厚的瓶底可以抵消垂直堆叠时的压应力，内凹球面可以分散灌装后液体的静压力，同时在清洗环节不容易残留积水，避免灌装前的二次污染。瓶身直段位置的壁厚控制在2.8mm，这个厚度是玻璃料性、抗冲击强度、原料成本三者平衡的结果：过薄的瓶身在冷链运输过程中容易因为温差变化出现应力开裂，过厚则会增加单瓶的玻璃原料用量，同时提升整箱货品的总重量，增加物流环节的成本。瓶肩位置做了平滑的圆弧过渡，没有做尖锐的棱角结构，一方面是避免玻璃成型时出现应力集中导致的冷爆问题，另一方面在贴标环节，瓶身标签可以顺着圆弧面自然贴合，不会出现标签起皱、

　　翘边的情况，适配现有不干胶贴标机的滚贴作业路径。瓶口部分的结构是整个设计的核心，瓶口外径做了28mm的标准口径设计，瓶口外侧有两道环形的封盖卡槽，皇冠盖压合后，盖内的密封胶圈可以嵌入卡槽内，形成两道密封屏障，即使在夏季高温仓储环境下，瓶内少量发酵产生的气压也不会冲破密封，避免漏液、涨盖的问题。瓶口的内径控制在18mm，既可以适配灌装机的灌装头插入深度，避免灌装时液体飞溅，也能控制倒酒时的液体流速，不会因为口径过大导致倒酒时洒出。瓶身的标签区域做了微凹的平面处理，标签粘贴位置的瓶身圆度公差控制在0.2mm以内，贴标后标签不会因为瓶身的圆度误差出现局部凸起，同时这个微凹结构可以在运输过程中减少标签和相邻瓶身、包装箱的摩擦，

　　避免标签刮花磨损。从实际应用场景来看，这个瓶型既可以用于酒庄的小容量试饮品鉴装，也可以用于餐饮渠道的单杯配餐酒，适配商超货架、餐饮冷柜的陈列尺寸，单瓶重量控制在280g左右，空瓶转运过程中可以降低周转箱的承重压力，灌装后的整箱包装可以采用常规的12瓶瓦楞纸箱，不需要定制特殊尺寸的包材。建模过程中对玻璃的拔模角度做了严格控制，瓶身整体拔模角度不小于3度，确保玻璃吹制成型后可以顺利从模具中脱出，不会出现瓶身粘模、表面拉毛的缺陷，瓶底的防滑纹路做了0.3mm的凸起设计，既可以增加瓶身和桌面、输送带之间的摩擦力，避免输送过程中倒瓶，也不会因为纹路过深导致清洗时残留污渍。整个模型的结构完全匹配玻璃吹制工艺的生产流程，没有出现无法脱模的倒扣结构，所有的过渡圆角都符合玻璃熔体的流动成型特性，避免成型后出现壁厚不均、气泡、冷隔等工艺缺陷，结构设计阶段就提前规避了后续量产环节可能出现的各类问题，不需要在试模阶段反复调整模具结构。
