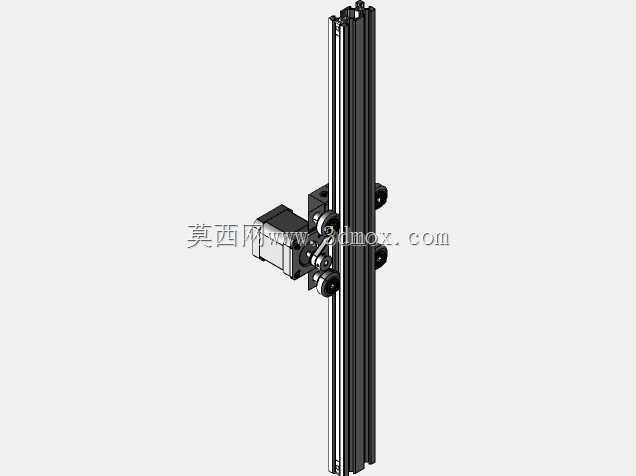

500mm行程迷你V型槽带式小齿轮直线执行机构

　　这款500mm行程的迷你V型槽带式小齿轮执行机构，是桌面级自动化设备搭建中常用的线性传动单元，在小型3D打印设备、桌面级激光雕刻装置、轻型物料分拣工位、实验室小型位移平台这类对安装空间有严格限制的场景中适配性极强。从结构设计逻辑来看，执行器主体采用标准V型槽铝型材作为承载基座，型材本身的槽道既作为滚轮的运动导向面，也为各类安装附件提供了T型槽快装接口，无需额外加工安装孔位就能完成传感器、限位块、末端执行件的快速固定，大幅缩短非标设备的装配调试周期。传动端采用同步带搭配小齿轮的组合结构，小齿轮与步进电机输出轴直连，同步带与滑台主体刚性固定，电机转动时通过齿轮啮合带动同步带运转，进而驱动滑台沿V型槽方向做直线往复运动，

　　这种传动结构在保证传动效率的同时，能有效降低传动背隙，满足小型设备对重复定位精度的要求。滑台部分采用偏心滚轮组卡入V型槽的安装方式，通过调整偏心滚轮的偏心量，可以精准调节滚轮与型材槽道的预紧力，既避免间隙过大导致的滑台晃动，也能防止预紧过紧造成的运动阻力增大、滚轮过早磨损的问题，滚轮采用耐磨工程塑料材质，运动过程噪音低，无需频繁加注润滑脂，维护成本极低。从安装边界来看，执行器总行程为500mm，型材本体的截面尺寸紧凑，整体径向占用空间小，可单轴独立使用完成水平或垂直方向的直线位移，也可多轴组合搭建XY十字滑台、XYZ三轴运动平台，适配不同的工位动作需求。在实际选型应用中，这类迷你执行器通常搭配42系列步进电机使用，

　　可根据负载需求调整电机的扭矩参数，滑台的运动速度可通过同步带轮的齿数比进行调整，满足不同工况下对快移速度和输出推力的要求。V型槽的导向结构自带一定的防尘能力，碎屑、灰尘不易在导向面堆积，相比传统的直线导轨搭配滑块的结构，在木工雕刻、PCB板打标这类会产生细小碎屑的工况下，运行稳定性更有保障，不会因为碎屑进入导轨滚道造成卡滞、磨损加快的问题。执行器的两端设计有同步带张紧调节结构，装配时可通过调整端盖的固定位置来张紧同步带，长期使用出现同步带松弛的情况时，也无需拆解整体结构就能快速完成张紧调整，日常维护十分便捷。滑台台面预留了标准的安装孔位矩阵，可直接安装气动夹爪、激光头、点胶阀、小型CCD检测相机这类末端执行元件，无需额外设计转接板，

　　对于非标设备设计人员来说，能直接调用成熟结构完成方案设计，减少重复建模的工作量，缩短项目的研发周期。在结构细节处理上，电机安装座采用一体化加工的结构件，保证电机输出轴与小齿轮的同轴度，避免安装偏差造成的齿轮啮合异响、传动效率下降问题；同步带的压带结构采用齿形压块，与同步带的齿形完全贴合，固定时不会损伤同步带的带齿，保证长期往复运动下同步带不会出现打滑、窜动的问题。这类线性执行器因为结构紧凑、组装便捷、成本可控的特点，在开源自动化设备搭建、教学实验平台、小型定制化专机中应用十分广泛，设计时充分考虑了通用化、模块化的需求，大部分零部件都采用标准件，后期更换配件十分方便，不需要定制特殊加工件，能有效降低设备的整体制造成本和后期维护成本。
