双节18650电池供电模块透明防护外壳

　　这款双节18650电池护罩外壳，主要面向便携电子设备、小型嵌入式开发模块、手持检测仪器的外置供电改装场景，解决裸电池组安装无固定、接线易拉扯、电芯易受外力磕碰短路的实际工程问题。日常做小型手持传感设备、桌面迷你开发装置的供电改造时，经常遇到18650电芯直接搭焊后没有合适外壳包裹的情况，不仅电芯表面绝缘层容易被金属边角划破，接插件位置也容易因为反复插拔出现焊点脱开，这款护罩就是针对这类现场痛点做的结构优化。

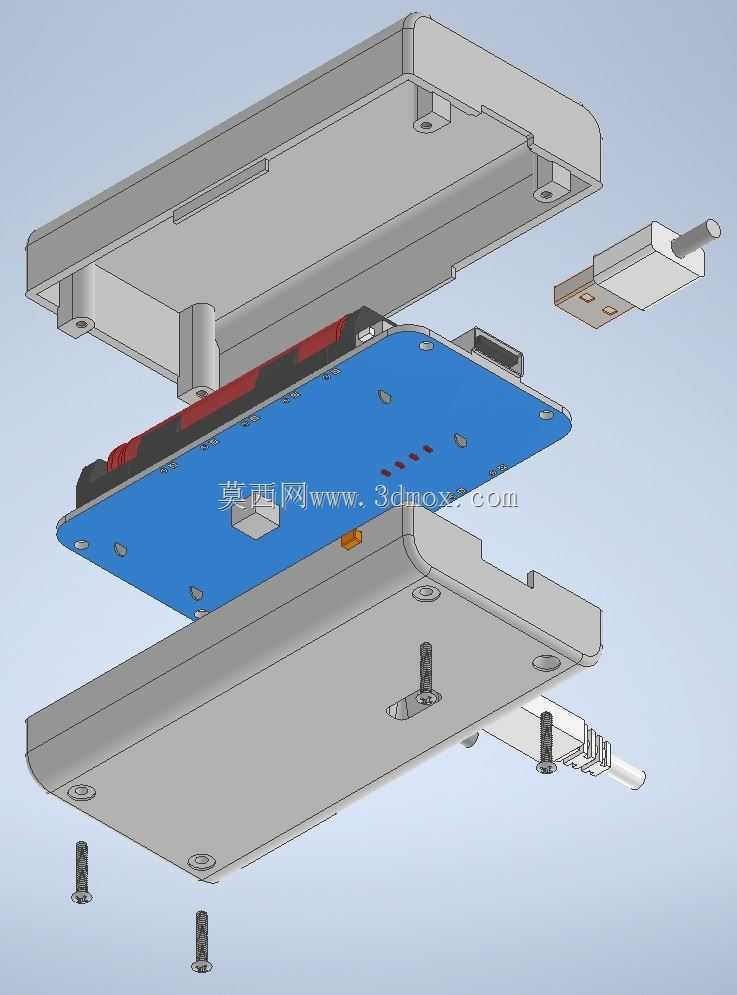

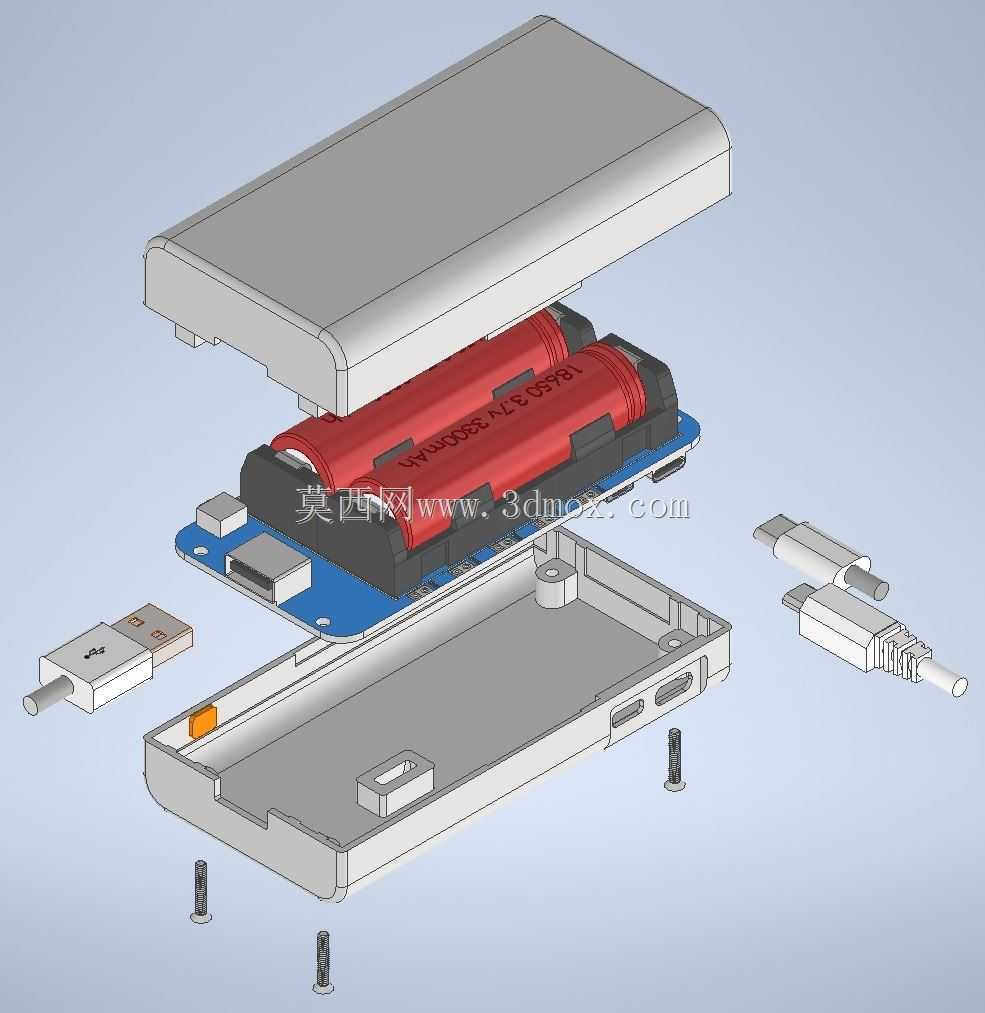

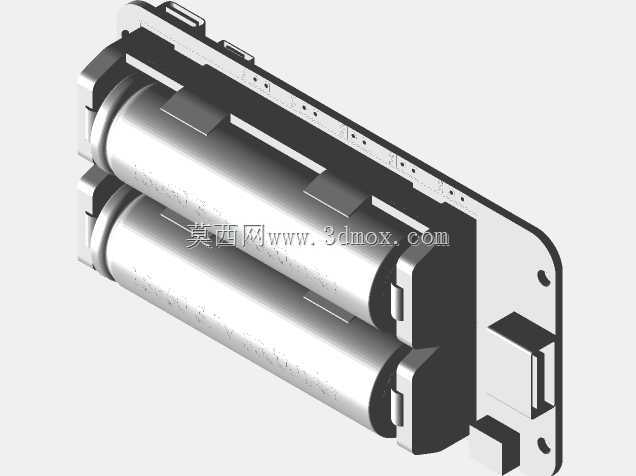

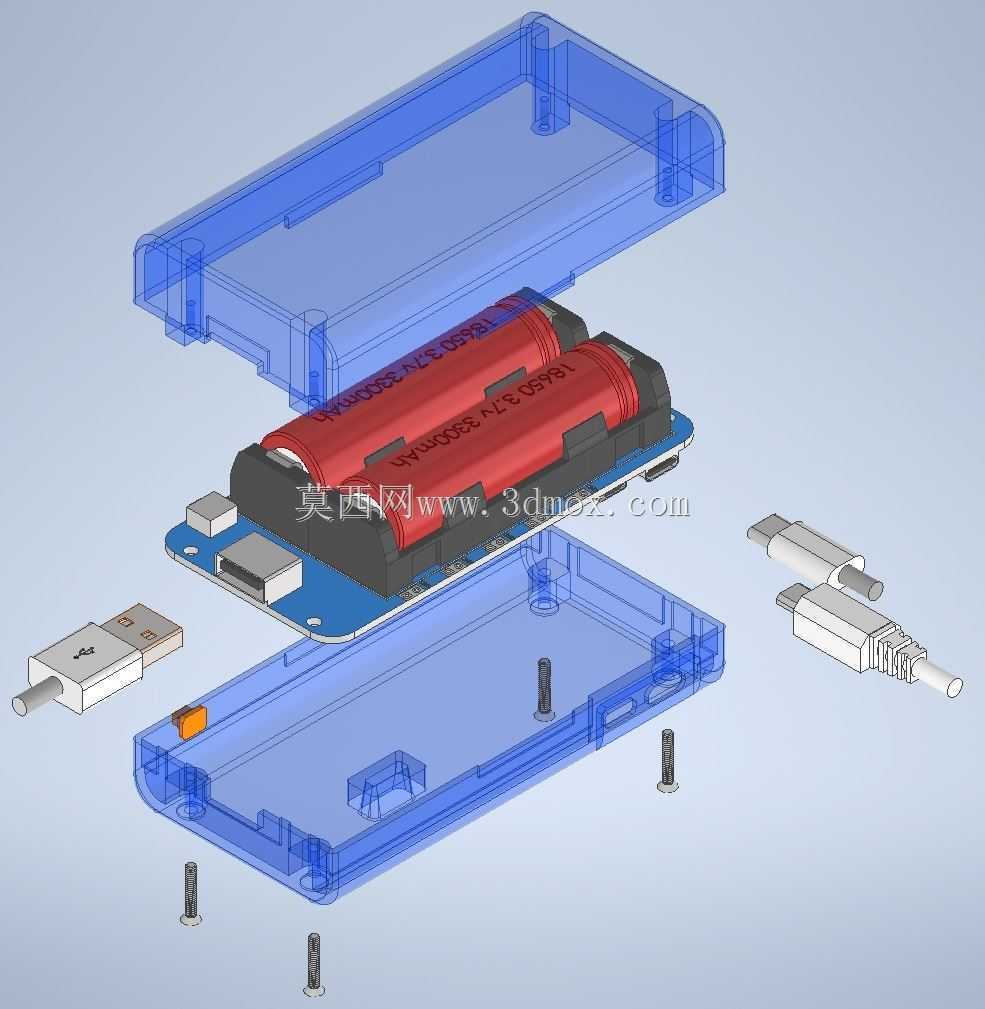

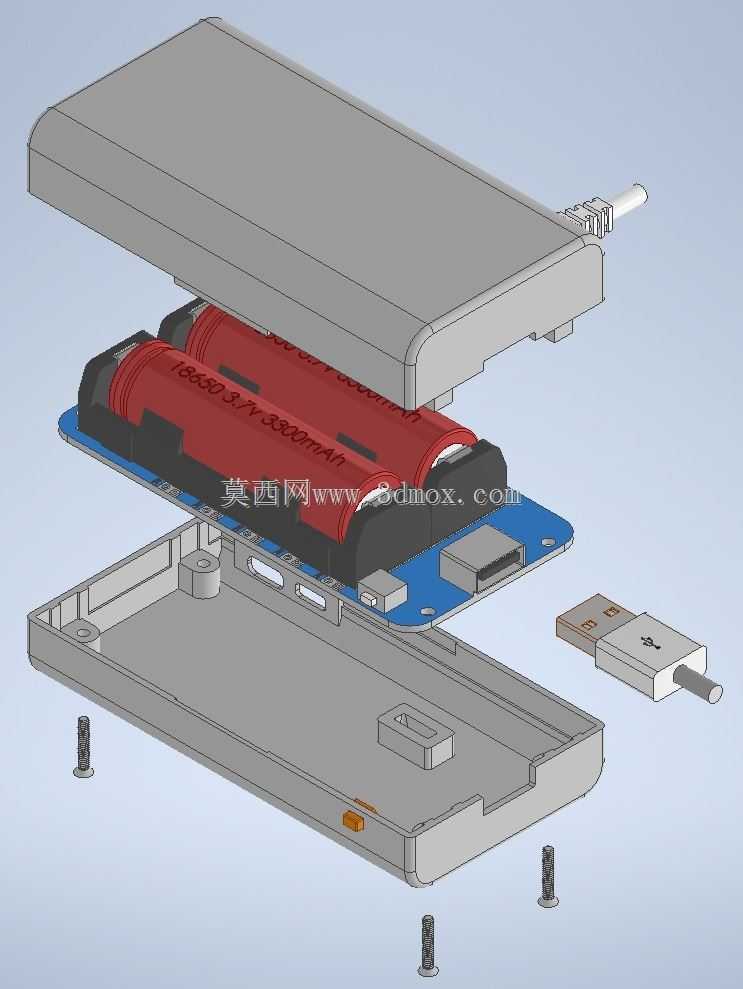

　　壳体采用上下扣合的装配逻辑，内部预留了刚好容纳两节并排18650电芯的仓体空间，仓壁做了0.8mm的均匀壁厚，既保证3D打印时的成型强度，也不会因为壁厚过大挤占内部走线空间。电芯仓的两端预留了弹片安装位，不需要额外做电池座的固定结构，直接将导电弹片卡入预设的卡槽即可完成电芯的导电接触，弹片卡槽的尺寸公差控制在0.2mm以内，避免弹片晃动导致的接触不良。壳体侧面预留了标准USB公头的伸出窗口，同时对应位置做了接口定位筋，焊接好的USB升压模块可以直接卡在筋位之间，不需要额外打胶固定，装配时对准筋位推入即可完成模块定位，反复插拔USB接口时不会带动内部电路板移位。

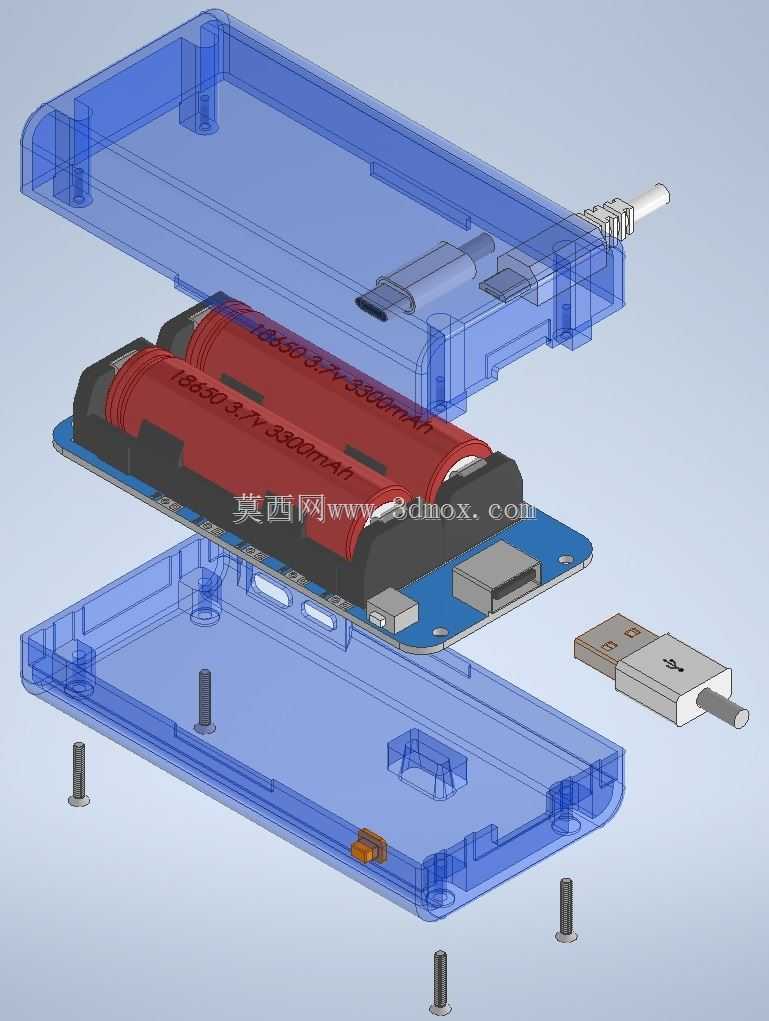

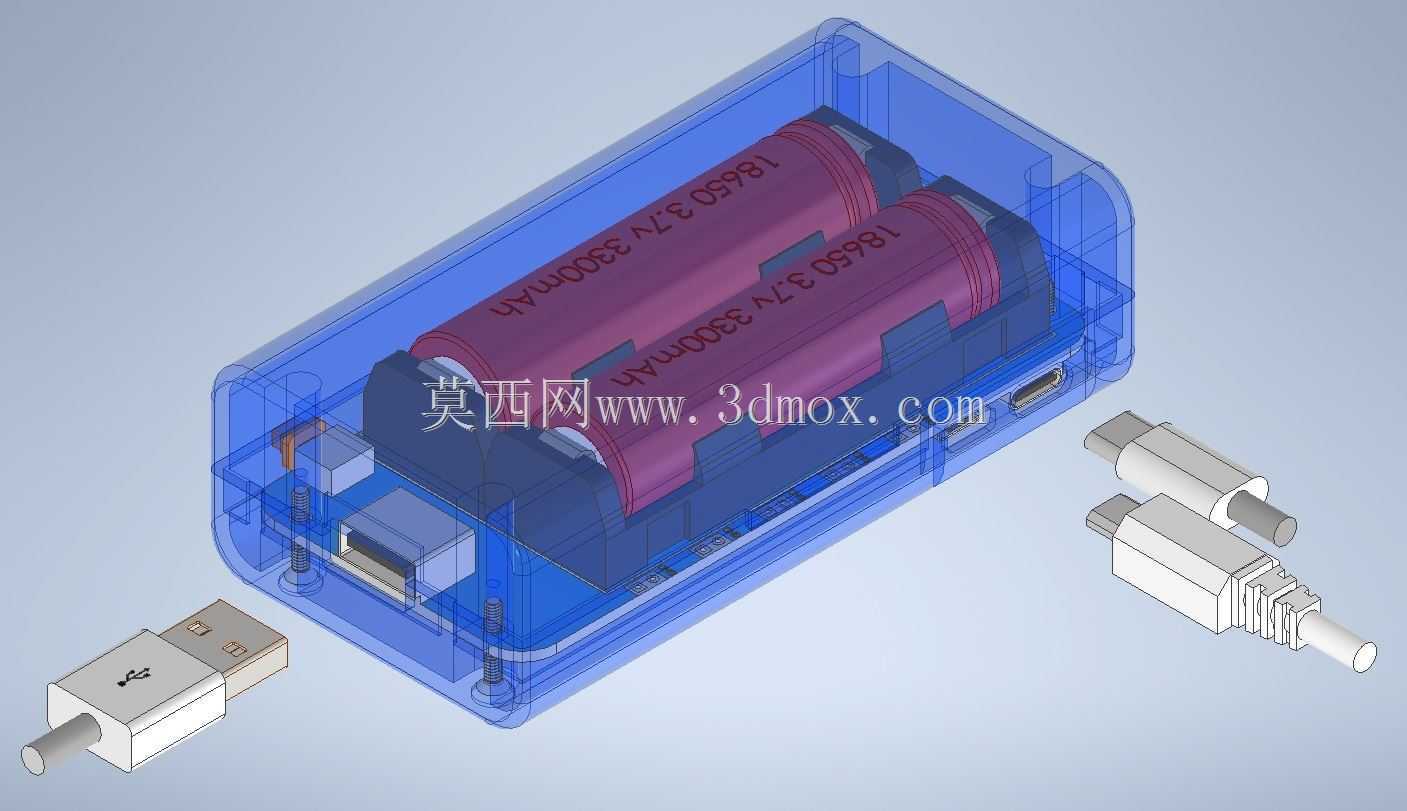

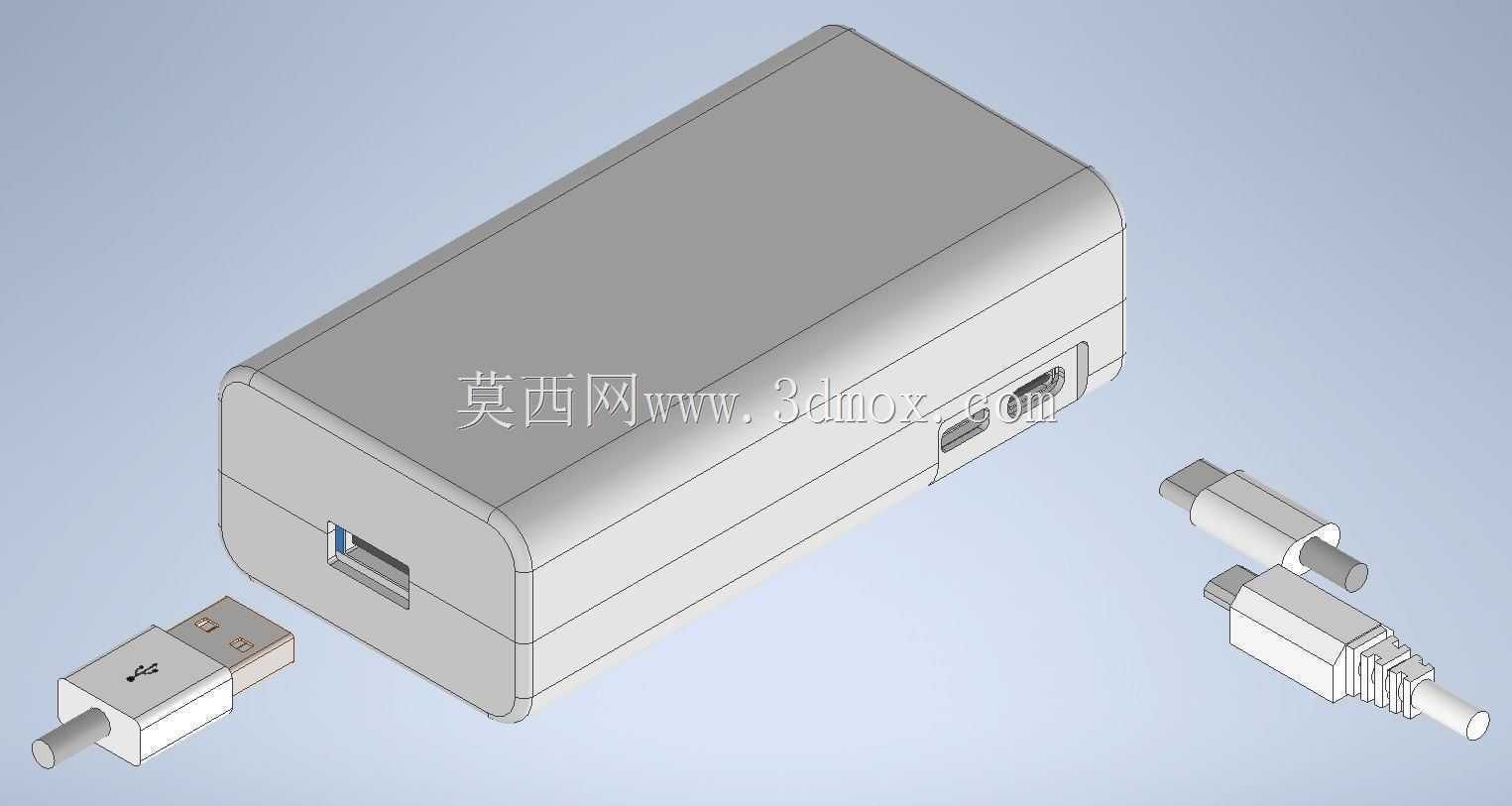

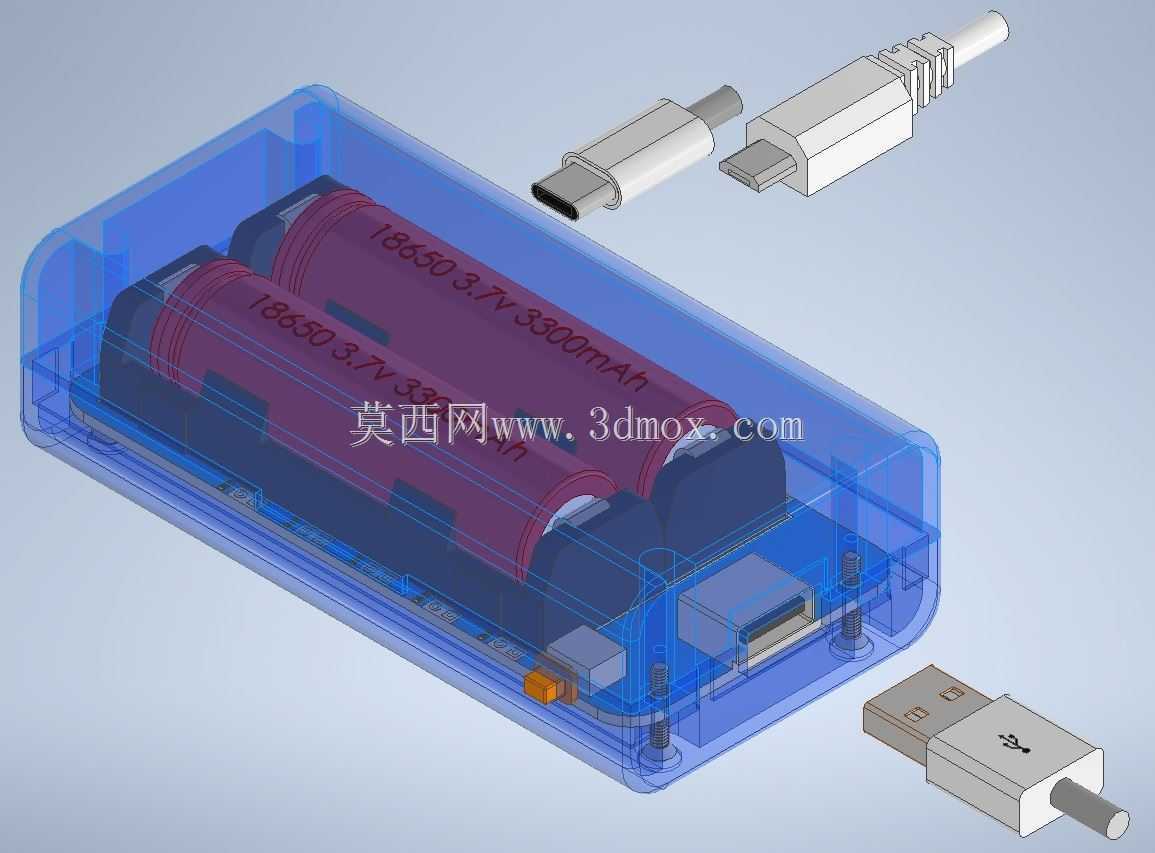

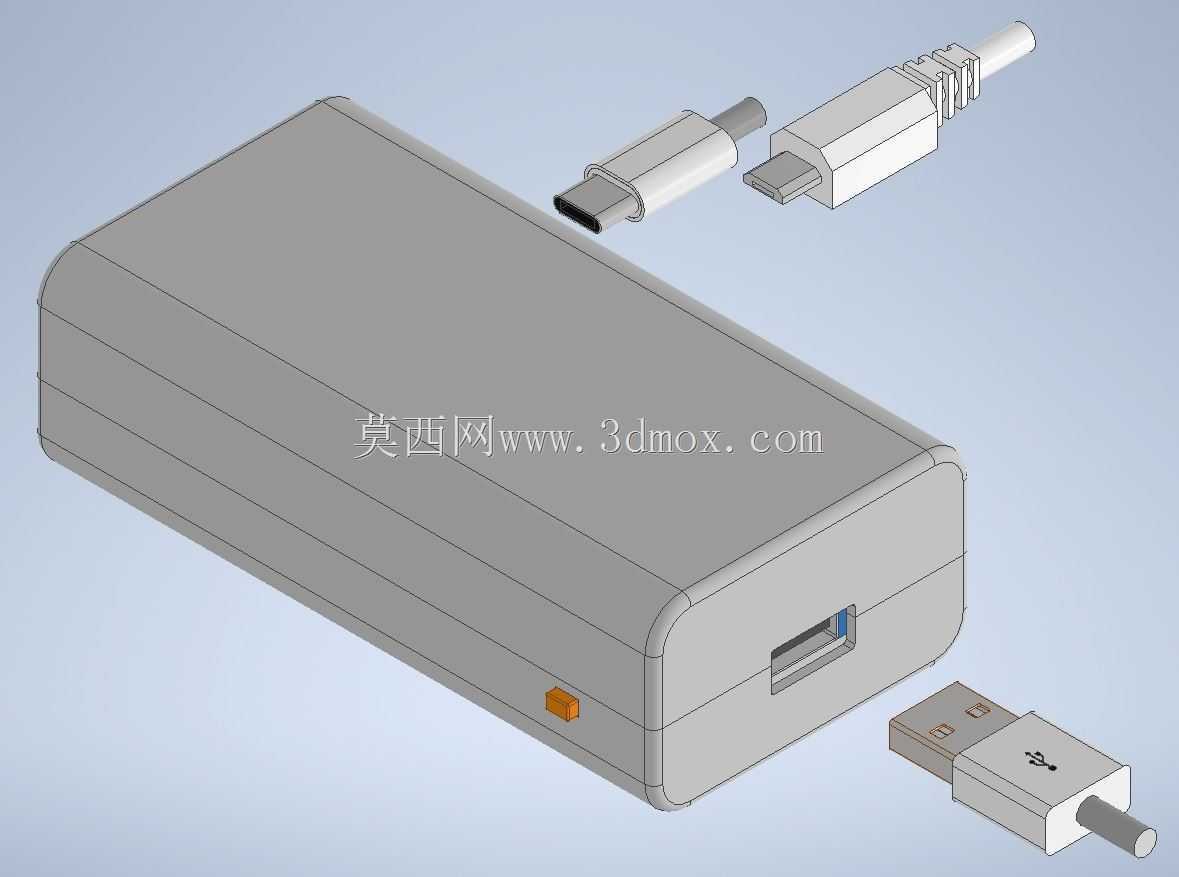

　　考虑到调试阶段需要观察内部电芯状态、接线是否松动，壳体主体采用半透明的结构设计，不需要拆开外壳就能直接看到内部电芯的安装位置、接线焊点状态，日常做设备调试时能快速排查供电接触问题。壳体的边角全部做了R3的圆角过渡，没有尖锐的直角棱边，手持使用时不会刮蹭皮肤，也避免了安装到设备内部时划破其他线材的绝缘层。壳体外部的安装边界做了统一的尺寸收敛，整体外形为带圆角的长方体结构，长度方向刚好覆盖两节18650电芯加端部接插件的总长度，宽度方向预留了电路板的安装余量，高度方向控制在双电芯叠加直径加壳体壁厚的尺寸，不会出现多余的突出结构，方便嵌入到各类小型设备的内部空腔中。

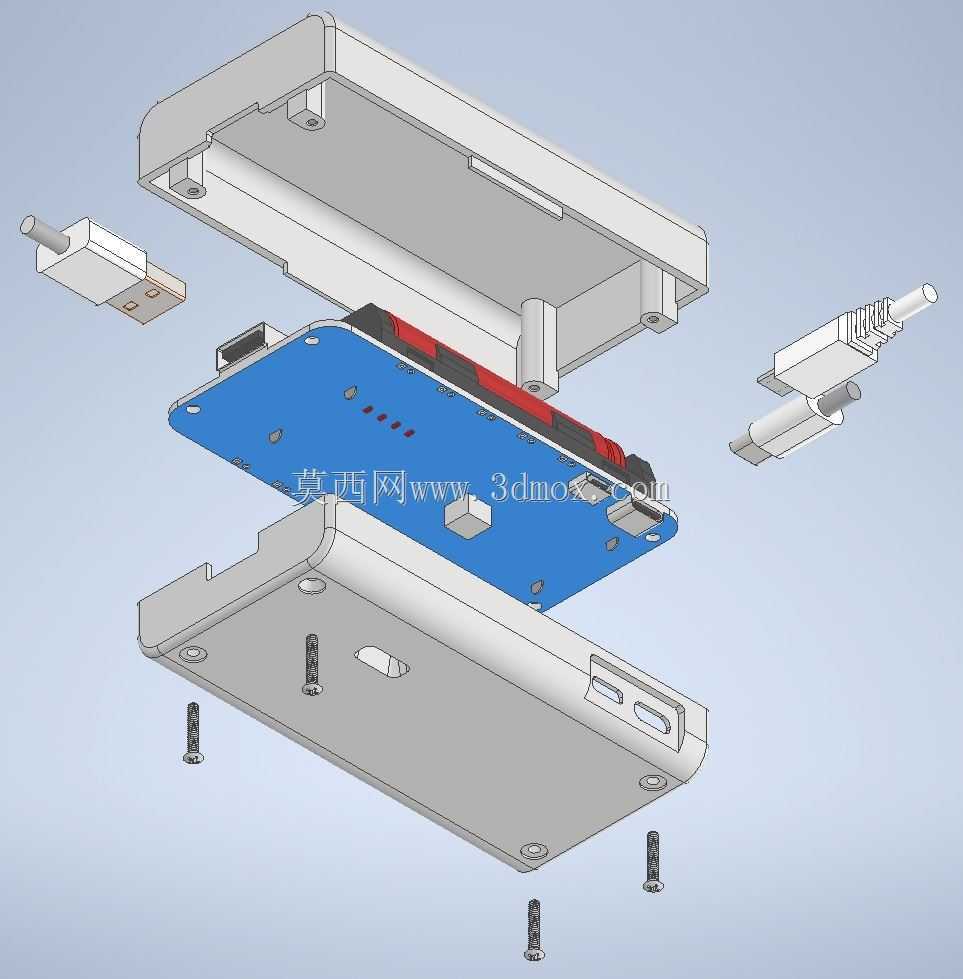

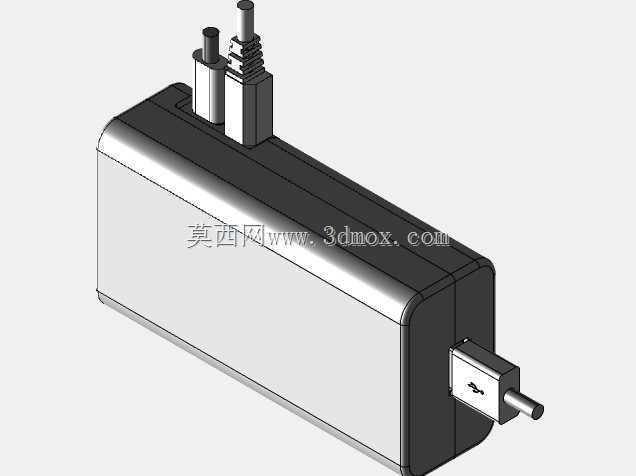

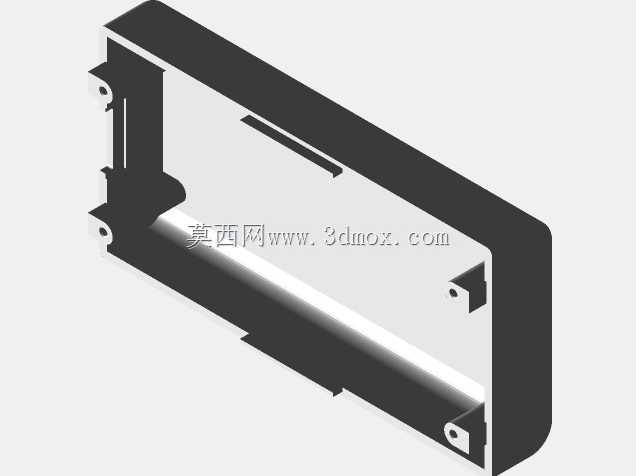

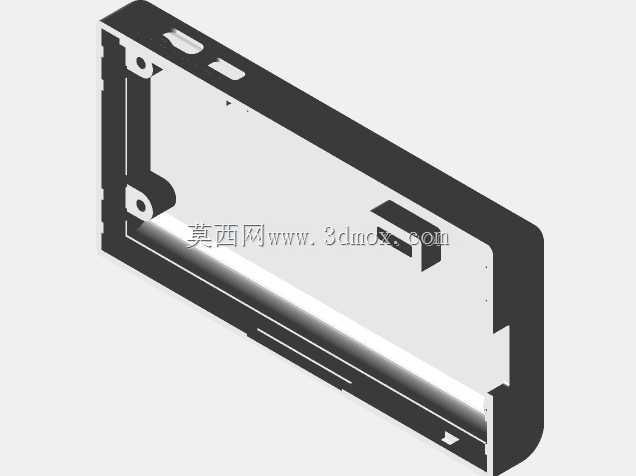

　　壳体的扣合结构采用沿边的卡扣设计，卡扣的卡合量设计为0.5mm，既保证扣合后不会因为日常震动松脱，也不需要借助工具就能徒手拆开更换电芯，卡扣位置均匀分布在壳体的两个长边，每边设置4个卡扣点，扣合后上下壳的拼缝间隙控制在0.1mm以内，避免灰尘、细小金属碎屑从拼缝进入壳体内部造成短路风险。除了USB接口的窗口，壳体端部还预留了直流输出插头的走线缺口，对应配套的直流插头可以直接从缺口伸出，不需要额外在壳体上开孔走线，缺口位置做了圆弧过渡，避免长期使用时磨损线材外皮。

　　针对3D打印的工艺特性，壳体所有的安装柱、卡扣结构都做了0.3mm的拔模斜度，打印完成后不需要额外打磨支撑就能顺利装配，内部的加强筋全部采用1mm的厚度，避免打印时出现翘曲变形，同时筋位的走向顺着电芯安装的方向，不会阻碍电芯装入仓体。电芯仓的内壁做了细微的防滑筋，电芯装入后不会在仓体内左右晃动，即使设备出现跌落、震动的情况，电芯也不会移位导致弹片接触断开。这款护罩没有多余的装饰性结构，所有结构特征都服务于安装固定、防护、接线的实际功能，不管是做个人DIY项目的供电模块封装，还是小批量试制便携设备的供电外壳，都能直接套用结构，不需要再重新做壳体的基础设计，只需要根据自身电路板的尺寸微调内部筋位位置即可快速适配。
