麦克斯韦锚绞车远程锚固机构设计

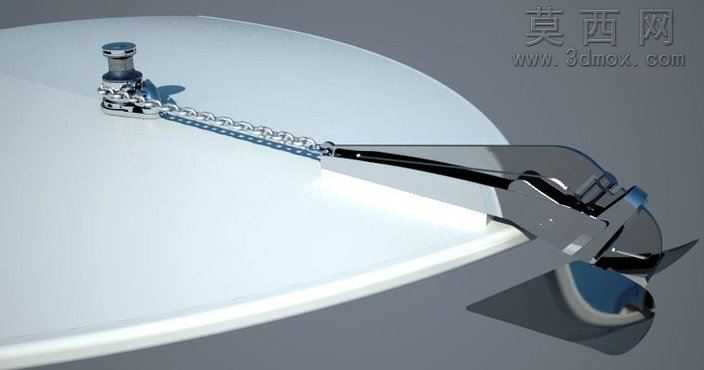

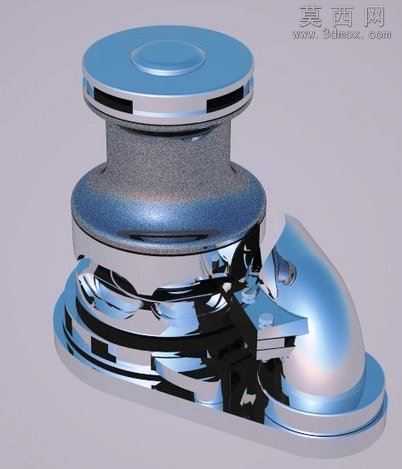

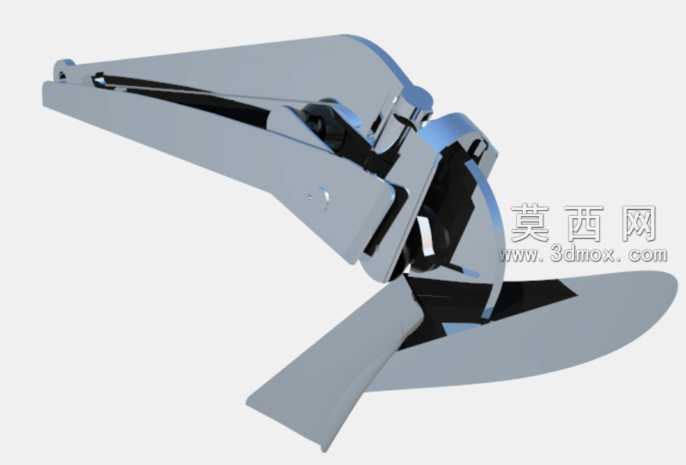

本作品为适配50英尺高机动发射场景的麦克斯韦锚绞车配套60磅型锚具与自释放滚子机构三维模型，整体建模过程严格遵循机械结构装配逻辑，在三维建模环境中首先完成核心锚体的曲面构建，通过放样、扫掠命令精准还原锚爪的流线型抓附轮廓，针对锚头与锚链连接的铰接部位，采用实体建模配合间隙装配校验，确保铰接副的转动自由度符合实际工况需求。模型渲染阶段采用金属材质分层赋值，锚体主体赋予高铬铸钢材质，调整粗糙度参数模拟铸钢件表面的细微磨砂质感，锚链部分逐节赋予镀锌铁链材质，添加轻微的磨损纹理贴图还原长期使用的金属氧化痕迹，绞车基座部分采用哑光船用钢材材质，与亮面金属的锚爪形成视觉层次区分，场景打光采用三点布光法，主光源模拟海面自然光投射角度，辅光源补全铰接缝隙处的暗部细节，轮廓光勾勒锚体边缘提升整体立体感。结构设计上重点优化了自释放滚子的触发机制，滚子组件采用偏心轮结构建模，通过限位卡槽与锚链的卡接配合实现远程操控解锁，无需人员近身即可在掌舵位置完成锚固与释放操作，装配过程中对所有运动部件进行干涉检查，调整滚子与锚链的配合间隙，确保释放动作顺畅无卡滞，同时针对绞车的卷绕结构，建模时还原了卷筒的排绳槽设计，保证锚链收放过程中排列整齐，避免出现乱绳、卡链的问题。整体设计思路围绕高机动场景下的快速锚固需求展开，在保证结构强度的前提下尽可能简化操作流程，通过参数化建模方式预留了尺寸调整接口，可根据不同吨位的发射平台快速调整锚具重量、绞车拉力以及滚子触发阈值，模型所有配合面均按照实际机加工公差要求设置，可直接导出工程图用于后续的样机试制与性能验证。
