多法兰柱销式传动连接轴结构

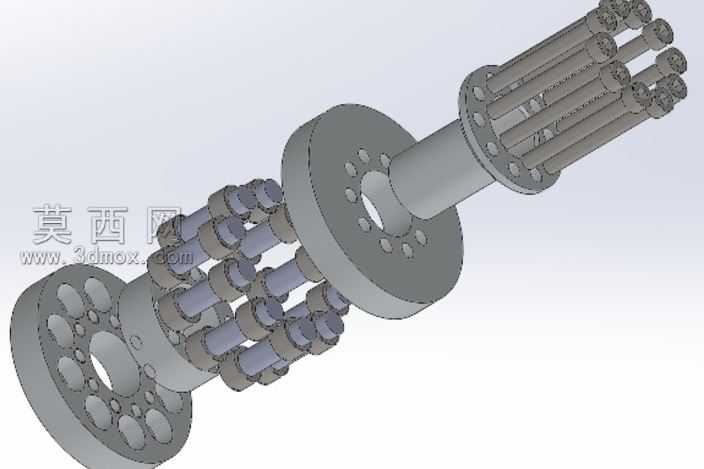

本作品为多法兰柱销式传动连接轴的三维参数化建模成果，建模过程依托SolidWorks平台完成全参数化草图绘制与特征构建，首先以中心主轴为基准定位核心轴线，依次完成两端带均布安装孔的法兰盘基体建模，法兰盘上的通孔采用圆周阵列特征实现均匀排布，保证孔位同轴度与安装精度符合机械装配公差要求。中部柱销组件采用分组阵列方式完成装配，每根柱销两端配套紧固螺母结构，建模时对柱销与法兰盘孔位添加同轴心、端面重合的装配约束，确保所有传动部件无干涉错位。渲染阶段采用哑光金属材质模拟钢制零件质感，对法兰盘端面、柱销圆柱面添加轻微倒角特征还原真实机加工细节，整体装配体采用爆炸视图逻辑梳理装配层级，清晰展示各部件的连接关系与传动路径。设计思路围绕大扭矩传动场景的连接需求展开，通过多组平行柱销分担传动载荷，两端法兰结构可适配不同规格的外接传动部件，相比传统单键连接轴具备更高的载荷承受能力与拆装便利性，建模过程中对所有配合面添加了合理的间隙参数，既保证虚拟装配的合理性，也为后续工程图导出、实物加工的公差标注提供准确参考。整体模型结构完整，各零件特征参数可编辑调整，能够直接用于传动系统的运动仿真演示、装配工艺教学以及非标传动部件的改型设计参考，柱销与法兰的连接结构经过干涉检查验证，所有运动部件无碰撞冲突，完全符合机械设计的规范要求。
