框架式带传动导向升降机构三维设计

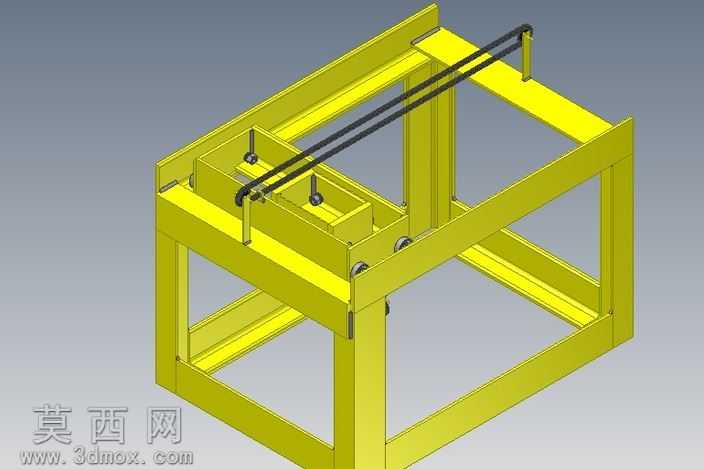

本作品为框架式带传动导向升降机构的三维建模成果，建模过程严格遵循机械设计规范，依托Autodesk Inventor平台完成全参数化建模，确保各零部件尺寸关联、可参数化调整，方便后续根据实际工况修改适配。整体模型采用分层式框架主体结构，主体框架以标准型材拼接为双层立方框架形态，建模时对型材的拼接接口、安装孔位做了精准还原，所有型材的壁厚、安装面平面度都按照实际工业型材参数设定，保证结构的力学合理性。传动部分采用同步带传动结构，建模时还原了同步带的张紧调节结构、带轮的安装定位轴系，带轮与框架的连接支座做了细节刻画，包含螺栓安装孔、定位凸台等细节，确保传动结构的装配逻辑符合实际机械装配要求。导向部分采用直线导向结构，在框架内侧设置了多组导向轮与导向面配合，建模时还原了导向轮的轴承安装位、轮体的圆弧导向面，保证升降运动过程中运动部件不会出现卡滞、偏斜的问题。渲染阶段采用工业黄作为主体框架的材质颜色，还原工业型材阳极氧化黄的表面质感，同步带采用黑色橡胶材质，设置了合适的粗糙度与反光度，金属连接件采用镀锌钢材质，区分不同部件的材质质感，渲染视角选择斜等测视角，能够完整展示框架内部的传动、导向结构布局，清晰呈现各部件的装配位置关系。设计思路围绕低成本、易组装的小型升降输送需求展开，整体框架采用标准型材拼接无需定制焊接件，降低加工成本，同步带传动具备运行平稳、噪音低、维护方便的特点，配合导向轮结构能够保证升降运动的直线精度，可适配小型物料的升降转运、轻型工装的高度调节等场景，建模过程中对所有运动部件做了干涉检查，确保运动行程内无部件碰撞，装配关系完全符合实际机械装配流程，可直接用于工程参考、教学演示或者二次开发适配具体工况。
