简易升降电梯机械结构三维设计

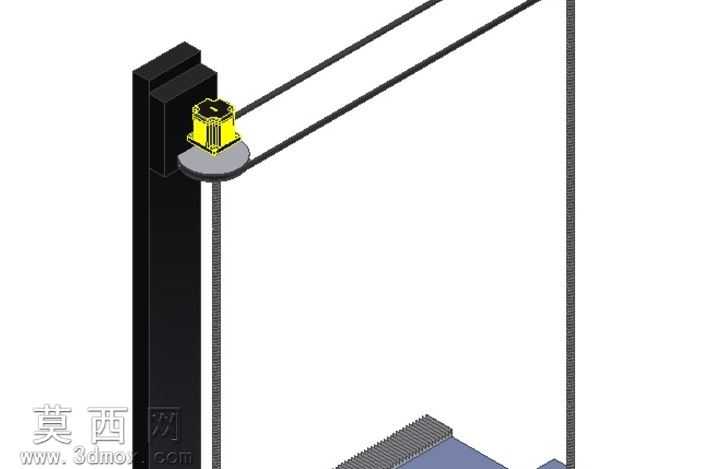

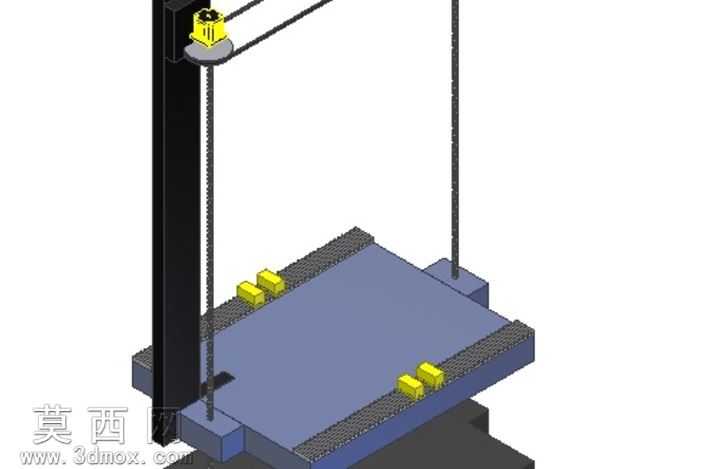

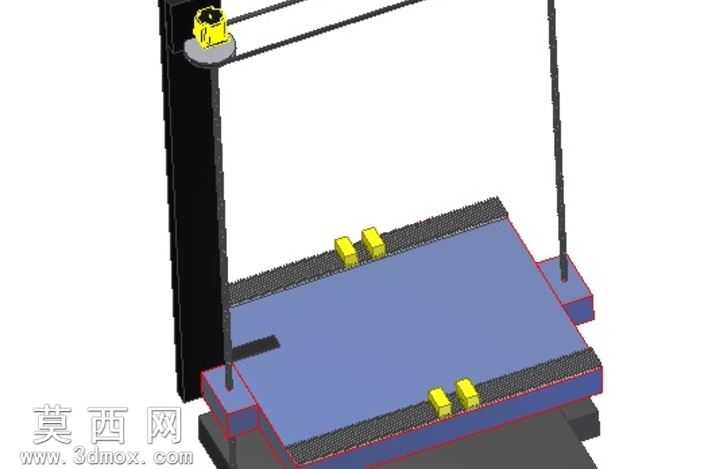

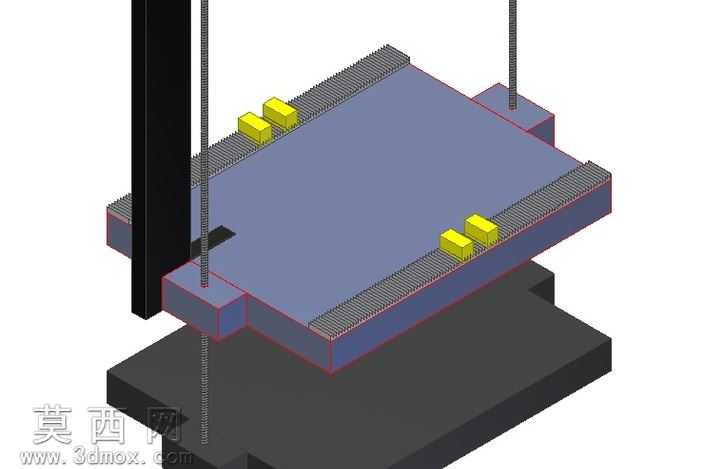

本作品为面向小型载物场景设计的简易升降电梯三维模型，整体建模过程依托Autodesk Inventor平台完成，从核心功能需求出发搭建完整机械结构，未添加冗余装饰性构件，完整还原了升降类设备的核心传动与承载逻辑。建模阶段采用自底向上的装配思路，首先完成各独立零部件的参数化建模：导向立柱采用矩形截面型材结构建模，表面做哑光黑色金属材质赋予，模拟工业场景中常用的喷塑方钢质感，立柱上预留的导轨安装位、顶部传动组件固定座均按照实际装配公差做了配合面处理，确保后续虚拟装配时无干涉问题。顶部传动单元建模还原了曳引式升降的核心结构，包含驱动轮座、曳引轮、悬挂缆索等部件，驱动轮座做亮黄色工程塑料材质区分，缆索采用柔性件模拟方式，还原了垂直悬挂的张紧状态，与两侧导向立柱的位置关系严格对齐，保证升降过程中载台的受力平衡。载物平台作为核心承载部件，采用平板式基体建模，表面做防滑纹理的凹凸贴图处理，模拟花纹钢板的防滑质感，平台边缘设置了凸起的挡边结构，避免载运物件滑落；平台四角设置了与导向立柱配合的滑动导向块，导向块采用低摩擦耐磨材质的浅灰色质感赋予，还原实际设备中导向滑块的材质特性；平台表面布置的四个黄色块状构件为载物定位块，建模时做了圆角过渡处理，避免尖锐棱角，用于固定载运物件的放置位置，防止升降过程中物件移位。整体装配完成后通过软件干涉检查功能验证了各运动部件的活动空间，确保载台沿立柱上下升降时，导向块与立柱、缆索与平台固定点、传动轮与缆索之间均无运动干涉。材质搭配上遵循工业设备的常规配色逻辑，承载结构件采用深色金属质感，运动功能部件采用亮色做视觉区分，防滑面做纹理细节处理，整体渲染效果简洁清晰，能够直观展示简易电梯的机械组成与运动原理，可作为小型升降设备结构设计的参考案例，也可用于机械原理教学的演示素材，帮助理解垂直升降设备的传动逻辑、导向结构设计与承载平台的布局思路。
