42mm机座两相混合式步进电机结构设计

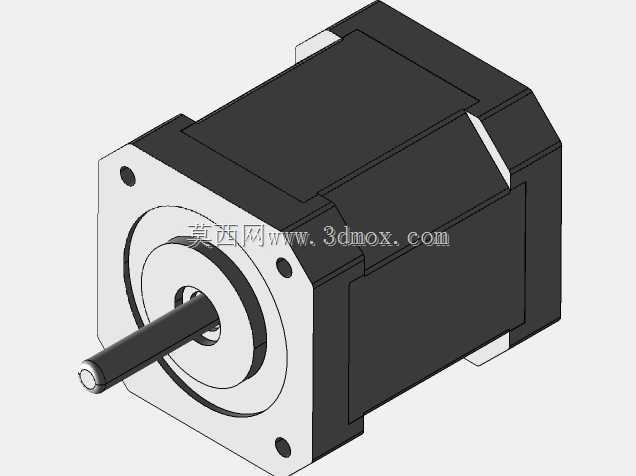

　　这款Nema17规格步进电机的三维结构，是小型自动化装备动力选型与结构适配环节常用的参考模型，在桌面级3D打印设备、小型数控雕刻机、桌面机械臂关节、自动化流水线小型送料机构、智能门禁传动结构、医疗检验设备样本推送模组里，这类电机都是核心的开环执行元件，靠脉冲信号精准控制角位移，不需要额外的位置反馈就能实现固定步距角的转动输出，适配多数对位置精度要求在0.1度级别的低速传动场景。

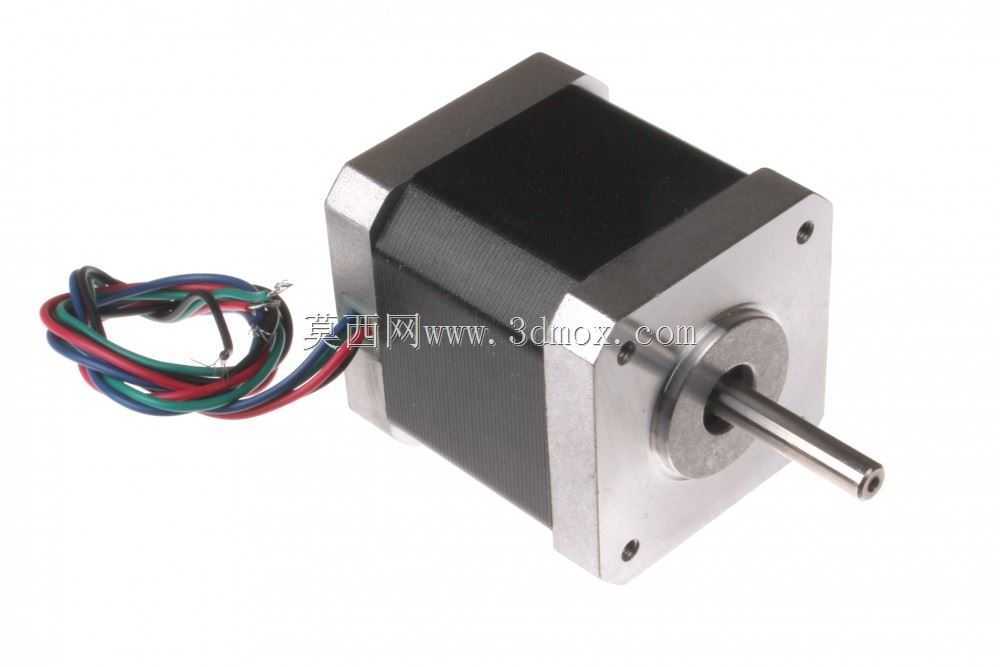

　　从结构设计逻辑来看，整个电机采用方形机座的对称布局，机座安装面边长严格遵循Nema标准的42mm尺寸规范，安装孔位采用对角通孔设计，孔距、孔径都匹配行业通用的安装标准，不管是直接锁付在设备铝型材框架上，还是搭配减震垫、安装支架固定，都能和现有标准件完全适配，不需要额外做安装位的二次改型。输出轴采用单出轴D型切边设计，轴径、轴伸长度都符合通用配套标准，不管是套同步轮、联轴器还是齿轮，都能通过D型面实现周向防松，避免传动过程中出现轴与连接件打滑丢步的问题。机身后端预留的出线位置，四根引出线对应两相绕组的接线端，线长、出线方向都做了常规布局的还原，建模时也考虑了走线空间，不会和后端安装的编码器、刹车附件出现空间干涉。

　　从功能特性上，这类混合式步进电机结合了反应式和永磁式步进电机的优势，静态保持扭矩能覆盖多数小型负载的驱动需求，步距角常规为1.8度，整步驱动下一圈200个脉冲，搭配细分驱动器能实现更小的转动分辨率，运行时的低速振动比传统反应式电机更小，适合低速直驱的场景，不需要额外搭配减速箱就能满足多数小型设备的扭矩输出要求。建模过程中对电机的内部结构也做了合理还原：定子绕组的排布空间、转子磁钢的安装位置、前后端盖的轴承安装位都按照实际量产产品的尺寸做了匹配，前后端盖采用铝合金压铸结构的外形还原，表面的安装凸台、轴承室的沉台结构都做了细节刻画，机壳表面的散热筋虽然在小尺寸电机上结构不突出，但也按照实际产品的冲压外壳特征做了还原，能直观看到电机外壳的壁厚、装配止口的位置，方便结构工程师在做整机布局时核算安装空间，避免出现装配干涉。

　　在实际选型适配时，这个模型能帮工程师快速核对安装边界：电机总长度是常规机身长度规格，从安装法兰面到机身尾部的尺寸、输出轴伸出法兰面的长度、出线端的最小折弯半径都能在模型里直接测量，不需要反复核对二维样本参数。比如在做小型皮带输送线设计时，把这个模型导入装配体，就能直接模拟同步轮安装后的位置，核对皮带张紧结构的空间是否足够，电机尾部和设备护板之间是否预留了足够的接线空间；在做桌面机械臂关节设计时，能直接匹配关节的连接法兰，核对电机轴和臂体连接件的配合长度，避免出现轴伸过长顶到内部结构，或者轴伸过短导致联轴器锁付不牢的问题。

　　建模时也充分考虑了工程应用的实际需求，所有配合面的尺寸都按照公差带的中差做了还原，安装孔的位置度、输出轴和安装法兰面的垂直度都符合实际产品的形位公差要求，不会出现模型导入后和配套标准件无法装配的问题。机身的倒角、边角的工艺圆角都按照实际冲压、压铸工艺的特征做了处理，不是生硬的直角结构，能真实反映量产产品的外形特征，方便做设备的外观渲染和结构评审时，更贴近实际成品的效果。对于做非标自动化设备设计的工程师来说，这类标准件的精准三维模型能大幅减少重复建模的工作量，直接调用就能完成整机的布局装配，把更多精力放在核心传动结构的设计优化上，同时也能在设计阶段提前规避安装空间不足、配合尺寸不匹配的问题，减少后续加工装配时的改模成本。
