矮轴樱桃MX红轴机械键盘按键开关结构

　　做外设结构设计快八年，经手的键盘开关三维建模项目不下二十个，这次拆解复现的矮轴樱桃MX红轴，是目前轻薄办公机械键盘里选型率极高的一款触发元件。很多刚入行的结构工程师做轻薄键盘方案时，总习惯直接套用标准MX轴的安装尺寸，最后打样出来要么键帽高度超标，要么轴体和定位板干涉，问题频出。

　　先讲实际应用场景，这类矮轴红轴主要用在厚度控制在15mm以内的轻薄机械键盘、便携外接键盘、平板配套磁吸键盘上，和传统标准MX轴相比，它的总行程压缩到了3.2mm左右，触发行程大概1.2mm，触发压力维持在45g上下，既保留了红轴线性无段落的顺滑手感，又把整体安装高度降低了近40%，能让设备整体厚度做的更薄，满足移动办公的便携需求。

　　从结构设计思路来看，这款轴体的建模首先要卡准安装边界：底部插脚的针距是标准MX轴兼容的3mm间距，能适配市面上绝大多数通用PCB板的焊盘位置，不需要重新开PCB打样，降低下游厂商的适配成本；轴体底座的长宽尺寸和标准MX轴保持一致，都是15.6mm见方，定位板的开孔可以直接沿用标准MX轴的14mm方孔公差，不用重新开模做定位板，这也是它能快速普及的核心原因——兼容现有供应链的大部分工装夹具，不用额外投入改造成本。

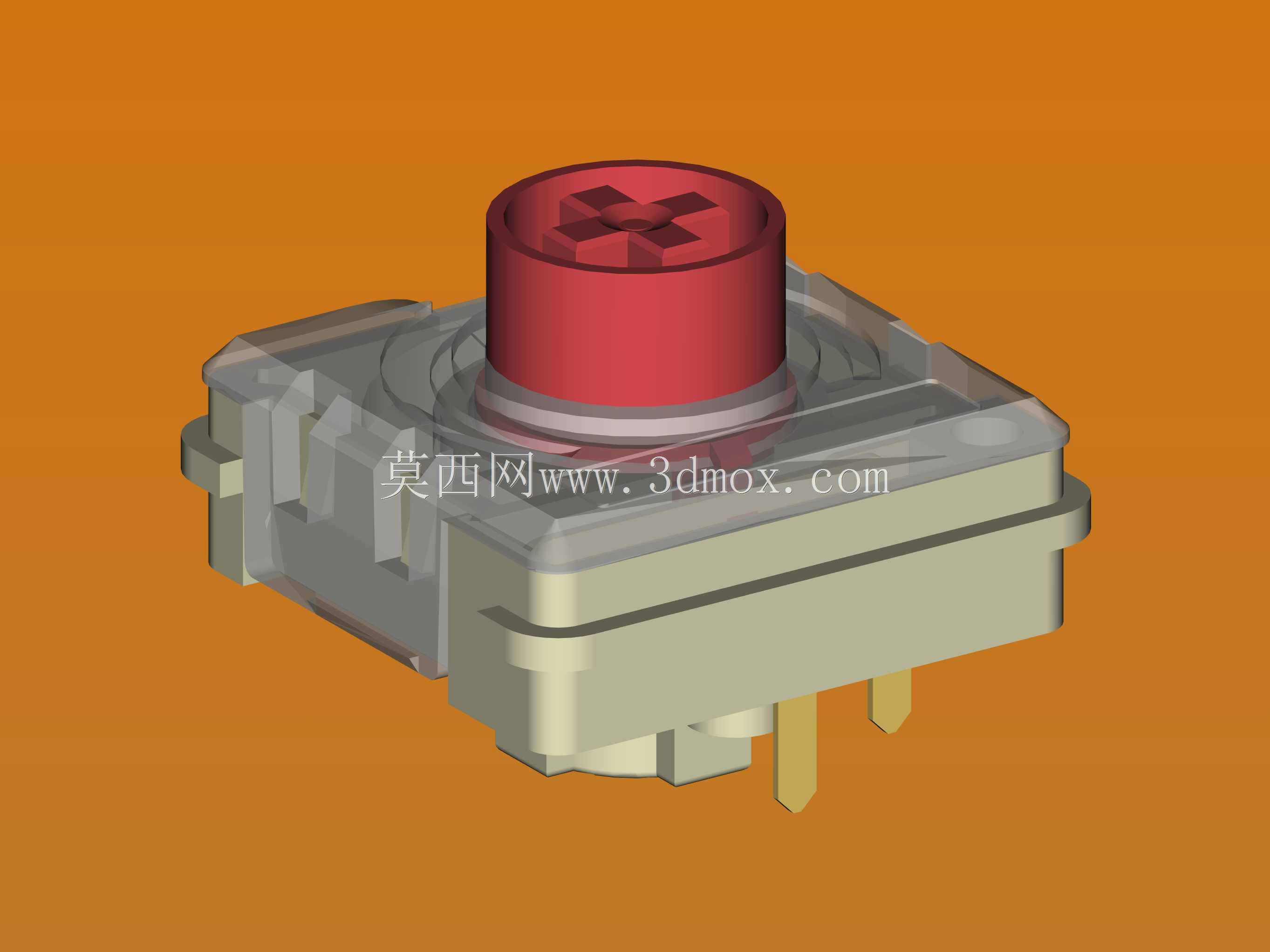

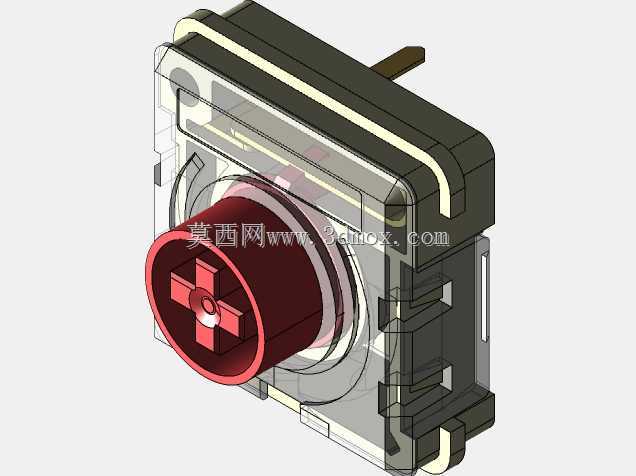

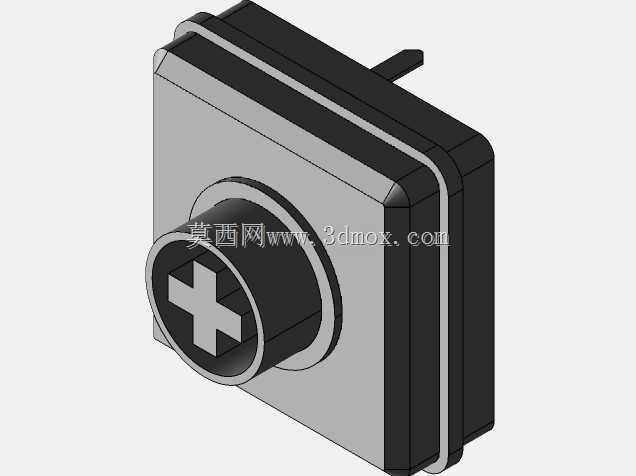

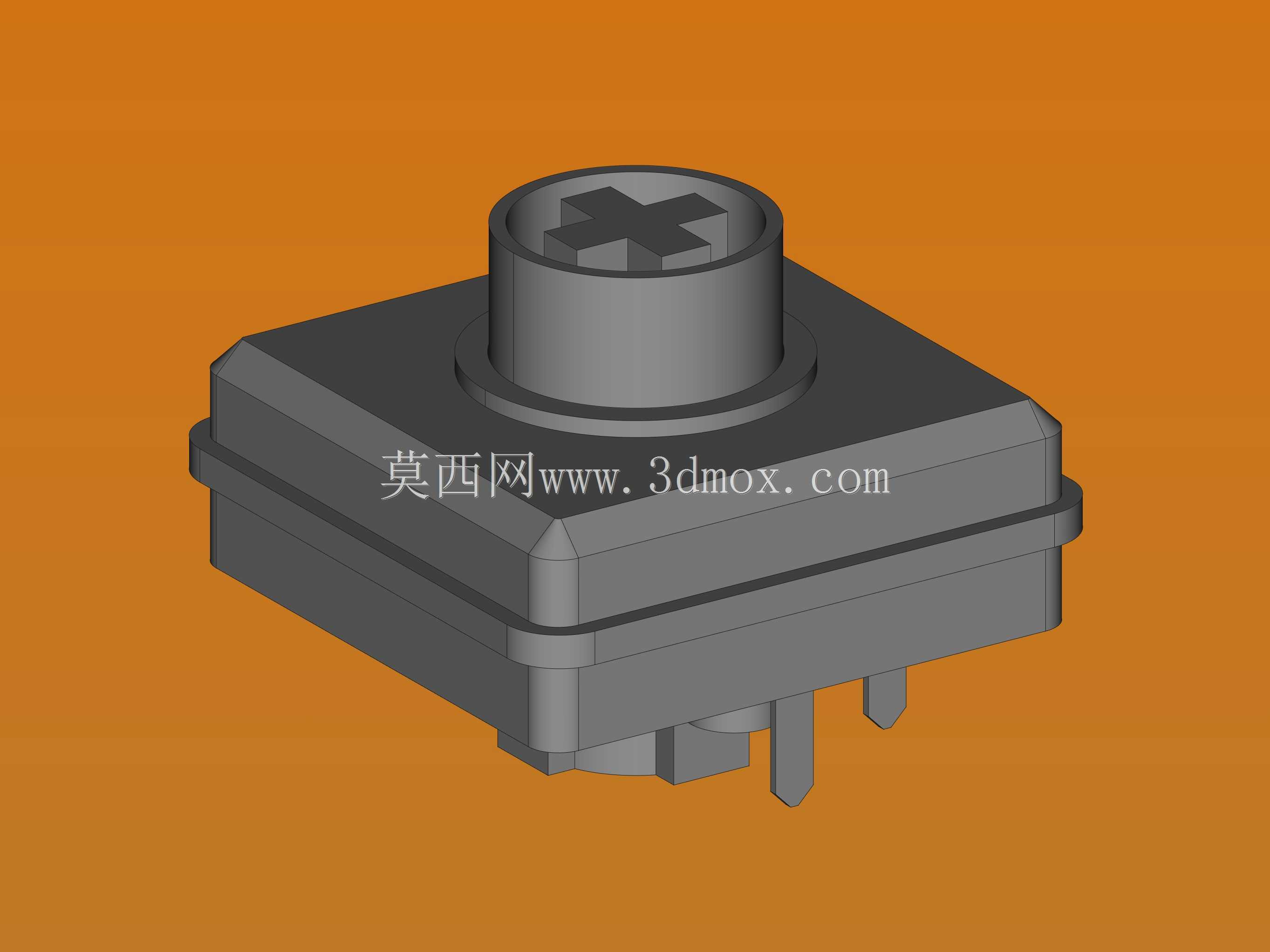

　　轴体上盖做了半透明的磨砂PC材质结构，建模的时候要注意上盖和底座的卡扣配合量，单边过盈0.1mm即可，过紧会导致组装时卡扣断裂，过松则会出现轴体松动、按键晃动的问题。中心的红色十字推杆是和键帽配合的核心结构，十字柱的尺寸严格控制在4.0mm±0.02mm，和键帽的十字槽配合间隙留0.05mm，既能保证键帽插拔顺畅，又不会出现键帽歪斜、晃动量大的问题。推杆底部的触发触点位置要做精准定位，确保按压到触发行程时，金属弹片能刚好导通，不会出现空行程或者触发过早的问题。

　　实际选型的时候要注意，这款轴体的总安装高度从PCB板面到推杆顶端是11.8mm，比标准MX轴的18.5mm低了近7mm，所以配套的键帽也要选用适配矮轴的专用键帽，键帽的内壁高度要匹配轴体的行程，不然会出现按键按到底卡键帽、或者键帽触底过早影响手感的问题。另外轴体底部的两个定位柱，直径是1.8mm，长度2mm，建模的时候要在PCB对应位置预留1.9mm的定位孔，确保轴体能插装到位，过波峰焊的时候不会出现浮高、歪斜的情况。

　　从功能特性来说，线性红轴的结构没有段落块，推杆上下运动全程只有弹簧提供回弹力，按压过程没有顿挫感，长时间打字手指不容易累，适合长时间文字输入的办公场景，也适合对触发响应速度有要求的轻度游戏场景。轴体内部的金属弹片采用镀金触点，接触电阻稳定，使用寿命能达到5000万次以上，建模的时候要注意弹片的预压角度，确保未触发状态下两个触点完全断开，不会出现连键、误触发的问题。

　　做这类电子接插件的三维建模，最容易忽略的就是公差配合的细节，很多新手建模的时候所有尺寸都做整数，最后打样组装的时候要么装不上，要么松垮晃动。比如轴体推杆和上盖导向孔的配合，单边间隙要留0.03mm，既要保证推杆上下滑动顺畅无卡顿，又不能间隙过大导致推杆左右晃，影响按键手感。弹簧的选型也要匹配，线径0.3mm，外径4.5mm，自由长度10mm，预压后压力45g，和标准红轴的压力曲线保持一致，才能还原原厂的按压手感。

　　另外在做整键盘装配的时候，要注意轴体排列的中心距是19.05mm，也就是标准的键距，相邻轴体之间的最小间隙要留0.5mm以上，避免相邻轴体的上盖互相干涉，尤其是做紧凑配列的键盘，比如60%、75%配列，边角位置的轴体和外壳的间隙也要提前核算，避免出现轴体装不进去的问题。轴体的导光柱位置如果要加RGB灯效，要在推杆侧面预留0.8mm的透光槽，确保LED灯的光线能均匀透过键帽，不会出现漏光或者灯光不均的问题。
