西格绍尔MCX战术步枪带瞄准镜结构

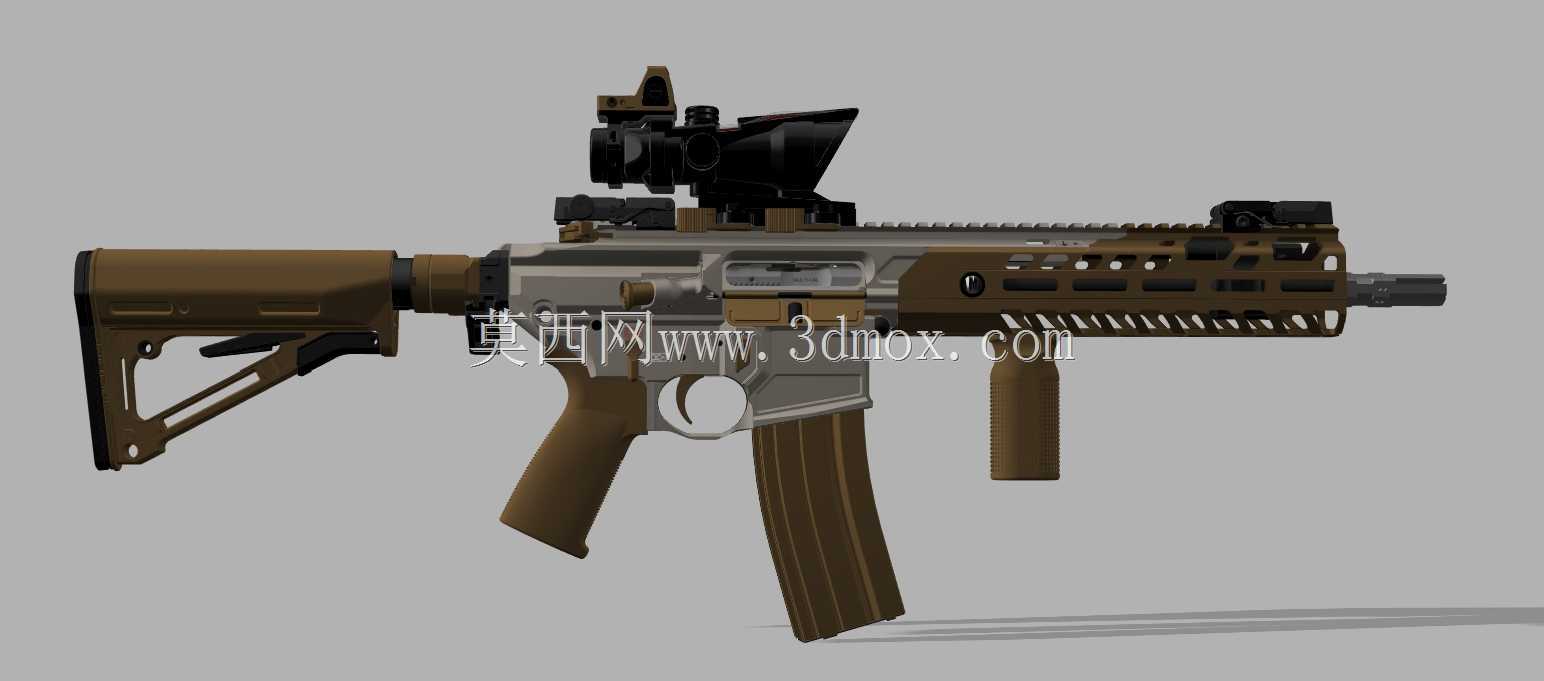

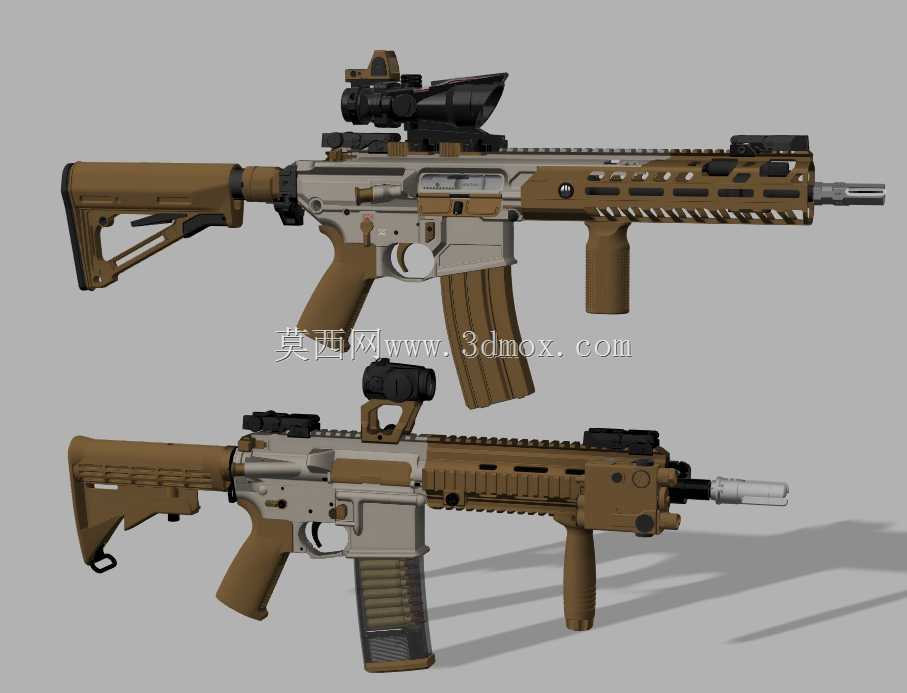

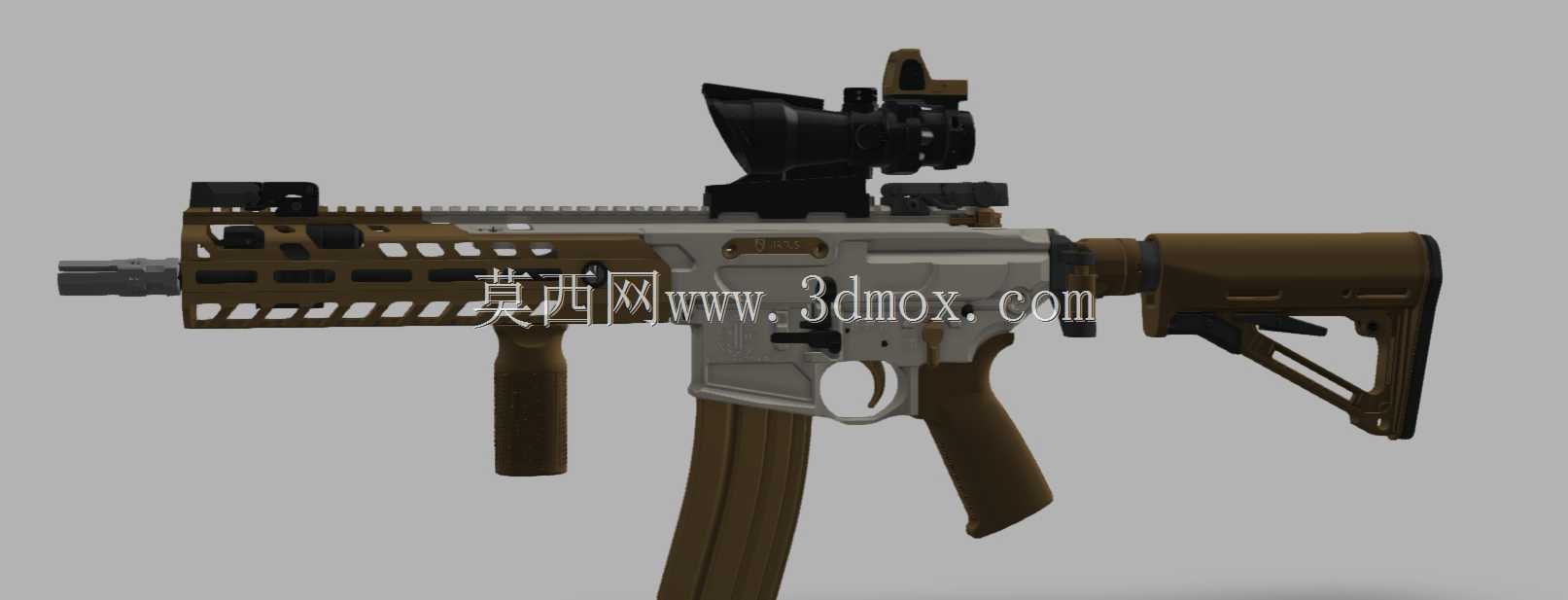

　　本次呈现的枪械结构三维数模，完整还原了西格绍尔MCX系列战术步枪的核心装配关系，覆盖上机匣、下机匣、扳机组件、护木、弹匣接口以及配套光学瞄准镜的全部配合特征，所有零件的装配间隙、贴合面公差均按照实枪测绘参数还原，可直接用于结构验证、装配干涉检查以及战术配件适配开发工作。从实际应用场景来看，这类高精度枪械数模主要服务于三个方向：一是轻武器研发阶段的结构可行性验证，工程师可直接在数模基础上调整导气结构、扳机力传递路径，无需反复开模打样就能完成多轮方案迭代；二是战术配件厂商的适配开发，不管是加装战术灯、激光指示器还是替换不同倍率的瞄准镜，都可以依托数模的安装接口尺寸做匹配设计，避免出现配件装不上、锁紧后干涉拉机柄操作的问题；三是军警战术训练的模拟器材开发，基于数模加工的训练用模拟枪可完全还原实枪的操作手感、重量分布以及附件安装逻辑，降低训练成本的同时避免实枪操作的安全风险。

　　从功能特性来看，该结构还原了MCX系列步枪的核心设计特点：短行程活塞导气系统的装配位置、枪机框的往复运动行程、弹匣卡笋与快慢机的操作空间均做了精确还原，护木部分的皮卡汀尼导轨段完整保留了标准战术附件接口尺寸，瞄准镜的分划调节旋钮、物镜目镜的相对位置也按照实装的ACOG类瞄准镜参数建模，所有活动部件的运动边界都做了约束设置，在三维环境中可直接模拟拉机柄上膛、扳机击发、弹匣拆装的全流程操作，不会出现零件穿模、运动行程超限的问题。

　　设计思路层面，整个数模采用自顶向下的装配逻辑构建，先确定枪管轴线、枪托抵肩点、瞄准线基线这三个核心基准，再依次排布导气组件、枪机组件、发射机组件的位置，确保所有受力零件的传力路径与实枪一致：后坐力从枪管节套传递至上机匣，再通过缓冲结构传导至枪托，整个力线没有偏折，对应结构的壁厚、加强筋位置也都按照实枪的受力分布做了还原，不会出现结构强度冗余过大导致重量超标，或是关键受力位置壁厚不足导致形变的问题。外形尺寸与安装边界方面，数模严格还原了该款步枪的实际尺寸参数，枪管长度、护木延伸长度、枪托收缩与展开状态的全长均符合实枪规格，所有突出部件比如瞄准镜调节钮、弹匣释放杆、快慢机柄的外轮廓都做了精确包络，在做携行装具设计、枪套适配或者车载枪架安装设计时，可直接提取数模的外轮廓做干涉检查，无需额外测量实枪尺寸；护木上的导轨接口严格遵循皮卡汀尼导轨标准尺寸，相邻卡槽的间距、导轨顶面的宽度公差均控制在行业标准范围内，任何符合标准的战术配件都可以直接在数模上完成虚拟装配，验证锁紧后的位置是否符合使用需求，比如搭配战术灯时是否会被护木遮挡照射角度，安装前握把时是否会遮挡弹匣拆装的操作空间。

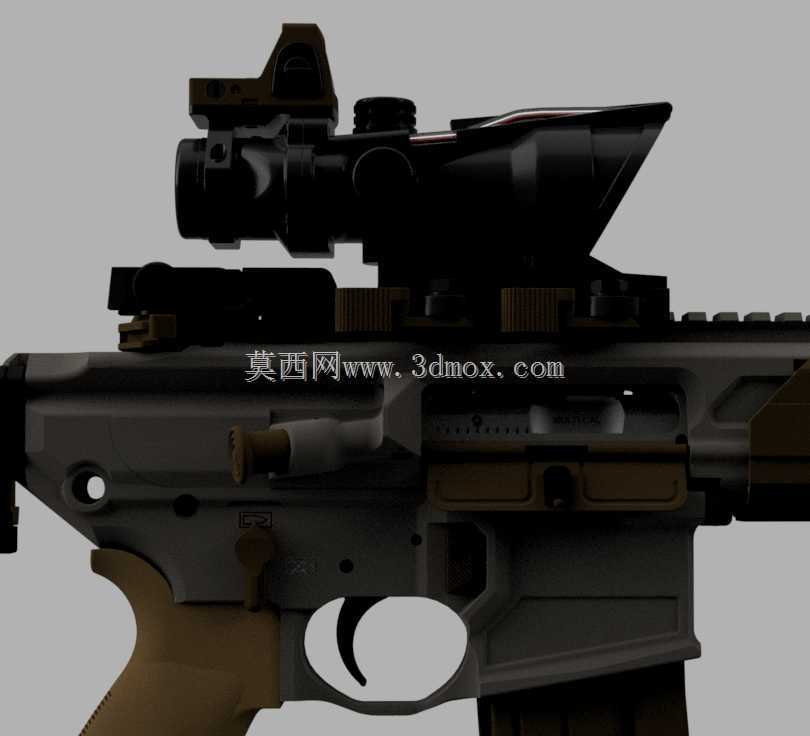

　　针对结构设计从业者来说，这个数模的参考价值还在于其细节处理：扳机组件的扭簧安装槽、击针的保险让位结构、抛壳窗的开合限位都做了完整还原，没有省略任何小尺寸的装配特征，不管是学习轻武器的结构设计逻辑，还是做同类产品的逆向开发参考，都能直接提取对应位置的尺寸参数，避免自行测绘时出现的尺寸偏差。尤其是光学瞄准镜与上机匣的连接部分，完整还原了瞄准镜座的锁紧结构、分划板的倾斜补偿角度，在做瞄准线与枪管轴线的弹道匹配计算时，可直接提取两个轴线的相对高度、倾斜角度参数，大幅缩短外弹道模拟的前期准备时间。
