战术冲锋枪带瞄准配件外观结构

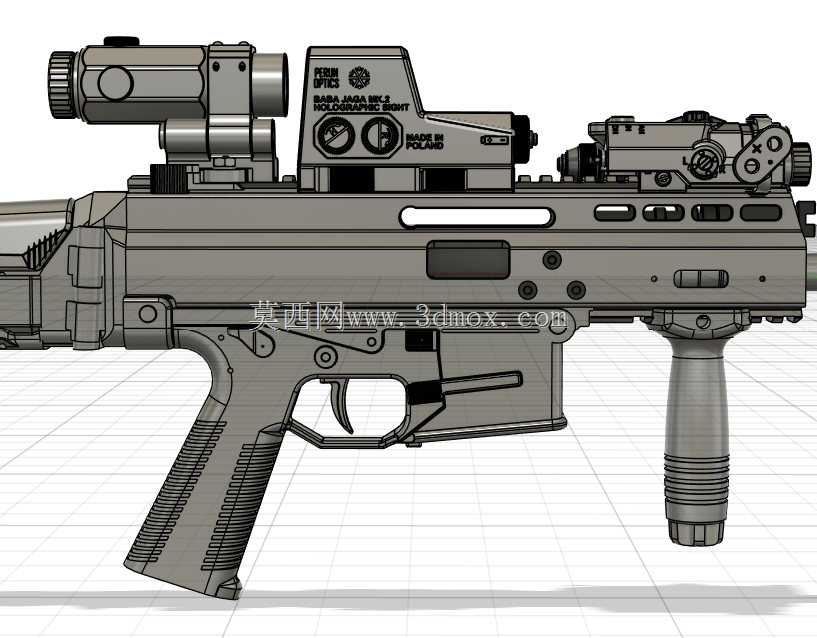

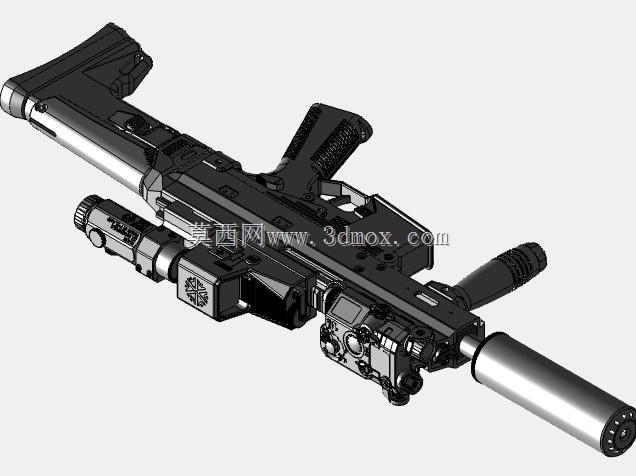

　　该作品呈现的是一型紧凑型单兵自动武器的外观与装配关系，主体围绕短管冲锋枪的机匣、发射机构、供弹匣、前握把以及多组战术瞄准附件展开。建模时没有把枪械当作单一实体处理，而是按照实际维护和装配逻辑拆出上机匣、下机匣、扳机护圈、手枪式握把、弹匣、护木区域、前握把、瞄具底座、光学瞄准镜、全息瞄具及侧向附件等多个功能单元，便于后续检查干涉、调整姿态和做展示级剖切。

　　从使用场景看，这类短尺寸自动武器主要面向近距离室内突入、载具乘员便携、要员护卫以及训练模拟等任务。整体长度控制紧凑，枪托折叠或收缩后能够进一步缩小携行边界，适合在狭窄走廊、车门、舱口和楼道中快速转向。模型中机匣上方保留了连续的附件安装平面，前部和侧部也布置了接口位置，这与实际战术使用中对瞄具、照明、激光指示器和备用机械瞄具的叠加需求一致。前握把位于护木下方，握持点靠近枪口轴线，能够在连续射击时抑制枪口上跳，也让射手在据枪、转向和贴腮瞄准时获得更稳定的支撑。

　　外形处理上，机匣采用平直而略带棱角的轮廓，上部线条连续，下部围绕弹匣井和扳机机构形成明显的功能分区。手枪握把带有密集防滑纹理，纹理方向和指部贴合区域按照人手握持姿态布置；前握把外圈同样设置环状防滑槽，表面不是单纯装饰，而是为戴手套操作时提供摩擦边界。弹匣呈弯曲外形，以适应弹药排列弧度，插入弹匣井后与下机匣形成明确的装配止口。扳机、扳机护圈、快慢机、弹匣释放钮等小部件均在模型中保留独立位置，能够反映射手操作时手指接触点和机构外露区域。

　　瞄准系统是该作品的视觉重点之一。机匣顶部同时布置了倍率观察装置和无倍率快速瞄准装置，前者偏向中距离识别与精确观察，后者适合近距离快速捕捉目标；侧向还可见辅助瞄准或指示类附件。多附件叠加时，最需要关注的是光路高度、视野遮挡和安装基面的一致性。建模过程中应保证各瞄具中心线与枪管轴线保持合理高度关系，底座不能压入机匣表面，调节旋钮、电池仓盖和物镜边框之间也要留出操作空间。若用于动画或交互展示，这些旋钮、护盖和锁紧结构可以进一步拆分为活动件，用于表现归零调节、附件拆装和维护动作。

　　结构设计思路上，紧凑型枪械需要在短小机匣内安排自动机运动空间、发射控制机构、供弹路径和人工操作界面。模型虽然以外观表达为主，但各部件比例仍体现出工程约束：枪管轴线尽量靠近射手握持线，以减小翻转力矩；弹匣井角度兼顾供弹可靠性和快速更换；抛壳窗、护木散热孔和机匣侧面开孔位置对应内部运动与散热需求；护木下方的前握把不能侵入弹匣插拔路径，也不能影响射手手部在扳机与前握把之间的自然移动。

　　安装边界方面，附件接口应沿机匣顶部保持连续平面，瞄具前后位置需要兼顾眼距、贴腮高度和机械瞄具备份。侧向附件的外轮廓不能超出过多，避免在携行或通过狭窄空间时勾挂。弹匣装入后，其下缘与握把、前握把之间应保留手部和装具空间；枪背带环、尾部端盖和折叠关节若继续细化，应重点检查旋转角度与贴腮区域的干涉。对于三维从业者而言，该模型适合用于枪械外观结构学习、战术附件布局校核、游戏资产高模参考、动画道具制作以及单兵装备展示场景，建模时应特别关注分件边界、纹理疏密、轴线对齐和多附件叠加后的整体轮廓控制。
