Nema17步进电机L型直角安装固定支架

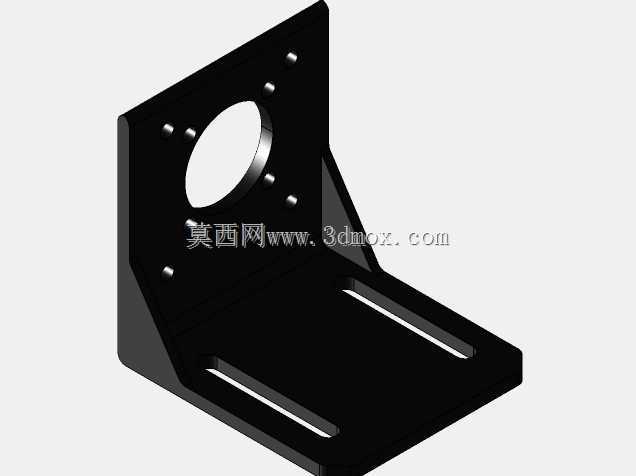

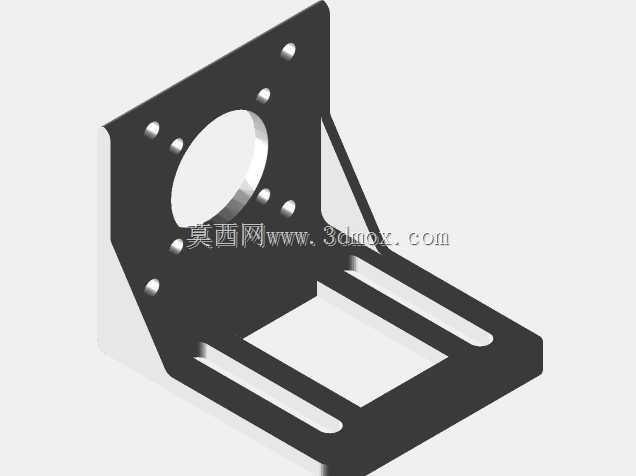

　　在桌面级自动化装配工位、小型3D打印设备运动轴搭建、实验室非标测试工装、小型传送带驱动端改造这类场景里，Nema17规格步进电机的安装固定一直是结构设计里容易踩坑的环节——不少新手设计时直接把电机贴在型材立面上，要么忽略了电机尾部编码器或者出线的避让空间，要么没考虑同步带张紧的调节余量，最后装完才发现电机干涉、带轮错位，不得不返工重新打孔。这款L型安装支架就是针对这类小规格步进电机的安装痛点做的结构优化，整体采用90度直角折弯的一体式结构，垂直立面用来承接电机本体，水平底板用来和设备机架、型材台面做固定，两个面之间加了三角加强筋，避免电机高速启停时支架出现形变抖动。垂直安装面上的开孔完全匹配Nema17步进电机的标准安装孔距，

　　中心预留的大尺寸过孔刚好能容纳电机输出轴端的轴承座凸台，不用额外在安装面铣沉台，电机贴紧立面就能保证输出轴和安装面的垂直度，不会出现带轮偏摆、联轴器别劲的问题。水平底板上开的两条平行长槽是整个设计里实用性最强的部分，这两个长槽的走向和电机输出轴的轴线方向平行，固定螺丝穿在长槽里的时候，整个支架连带电机可以沿着轴线方向微调位置，不管是装同步带的时候调整张紧度，还是装联轴器的时候补偿轴向装配误差，都不用重新在机架上打腰孔，松开固定螺丝就能滑动调整，位置对准之后直接锁紧就行，能省不少现场装配的调整时间。从安装边界来看，支架垂直立面的高度刚好覆盖Nema17电机的机身安装段，不会遮挡电机侧面的出线口，也不会碰到电机尾部的散热结构，

　　水平底板的宽度比电机机身略宽，固定在2020或者3030铝型材上的时候，两侧的固定螺丝有足够的操作空间，不用特意用短头内六角扳手拧螺丝。做结构选型的时候要注意，这款支架适配的是42mm机座号的Nema17步进电机，要是用更大机座的电机，垂直面的孔距和承载强度都不匹配，硬装的话运行时的震动会让支架连接位置松动。实际装配的时候，建议先把电机用螺丝固定在支架垂直面上，不要一次性把螺丝拧死，先把电机输出轴上的同步轮或者联轴器和负载端对接，确认轴的同轴度没问题之后再锁紧电机固定螺丝，之后再把支架底板放在机架安装位，套上固定螺丝不锁紧，通过底板的长槽调整电机位置，把同步带张紧到合适的挠度，或者把联轴器的间隙调整到位，

　　最后再把底板的固定螺丝全部锁紧。这种一体式折弯的支架相比拼接式的角码固定结构，整体刚性要好很多，拼接角码是靠两个独立的片体连接，电机频繁正反转的时候连接位置容易出现累积间隙，时间长了会导致定位精度下降，一体式的支架因为是整体成型，加强筋直接连接两个安装面，抗扭和抗弯折的能力更强，长时间运行也不会出现安装面偏移的问题。在一些需要把电机水平安装、输出轴垂直向下或者向上的工位，比如小型点胶机的Z轴驱动、小型分拣机构的拨轮驱动，这款支架的直角结构刚好能把电机的安装方向转换90度，不用额外做复杂的转接件，直接把底板固定在水平台面上就能实现垂直方向的动力输出，能大幅简化整体的结构设计，减少不必要的加工件数量。另外支架的边角都做了倒角处理，没有尖锐的毛刺，装配的时候不会划伤手或者刮破电机的出线护套，安装面的平面度控制在合理公差范围内，电机贴装之后不会出现翘边，保证电机轴的回转精度不会因为安装面不平受到影响。
