杠杆式气动压力机三维结构设计

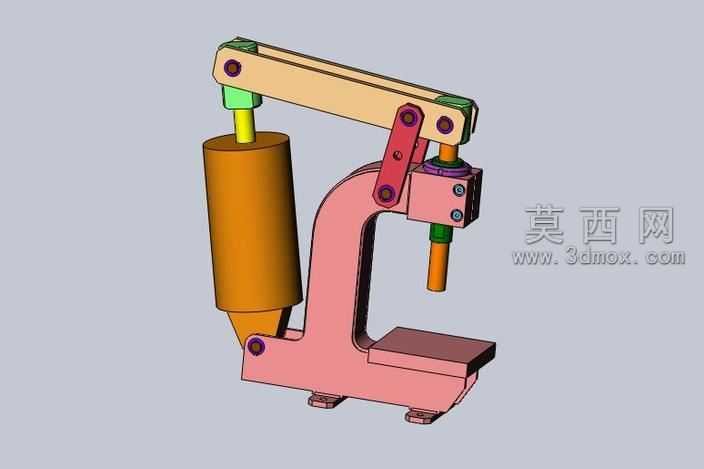

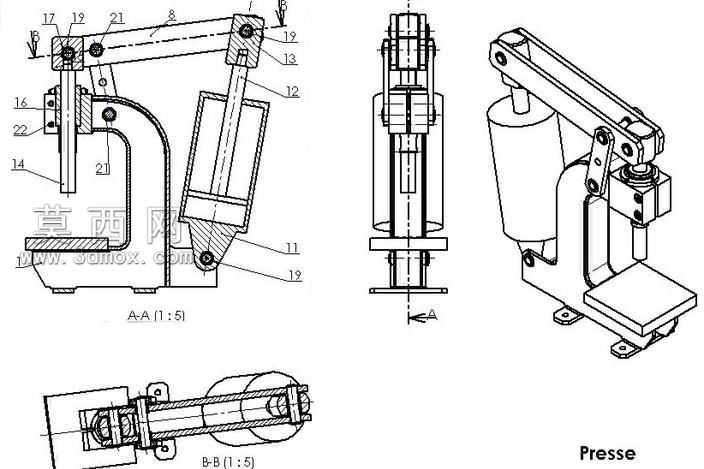

本作品为杠杆式气动压力机的三维参数化模型，整体采用经典C型开式机架结构设计，在三维建模过程中严格遵循机械加工装配公差要求，对每一个零部件进行独立建模后完成整机虚拟装配，确保各运动部件无干涉、装配关系符合实际生产设备的逻辑。模型构建阶段，首先完成C型铸造机架的主体建模，对机架的安装底座、支撑臂、承压工作台部分做了合理的壁厚设计与圆角过渡处理，还原铸件的结构特征，避免应力集中问题；其次对气动执行单元进行精细化建模，包含气缸筒体、活塞杆、端盖密封结构、进气接口等细节，还原气动元件的真实外形与安装尺寸；之后完成杠杆增力机构的建模，包含上下铰接摇臂、连接销轴、复位弹性元件、压头导向套、工作压头等部件，精准还原杠杆传动的铰接转动副结构，清晰展示力的传递路径。材质渲染环节，针对不同部件的实际材质赋予对应视觉属性：机架部分采用铸铁质感的哑光粉色涂装材质，还原设备机身的漆面效果；气缸筒体采用氧化处理的橙色金属质感，呈现气动元件的典型外观；铰接销轴、紧固件采用镀锌亮面金属材质，杠杆摇臂采用米黄色工程塑料与金属结合的质感，压头与导向部件采用不同色泽的金属材质区分功能区域，工作台面做了金属磨削质感处理，整体渲染层次分明，各部件辨识度高。结构设计上，该压力机通过杠杆机构放大气缸输出压力，在较小气缸缸径下获得更大的压装作用力，C型开式结构方便工件上下料，适用于小型零件的压装、铆接、冲孔等轻载压合作业，模型完整保留了各部件的装配约束关系，可直接用于运动仿真演示，直观展示压头上下往复运动的工作过程，也可作为同类压装设备设计的参考原型，帮助设计者快速理解杠杆增力气动压力机的结构组成与工作原理。
