发动机悬置拓扑优化几何结构设计方案

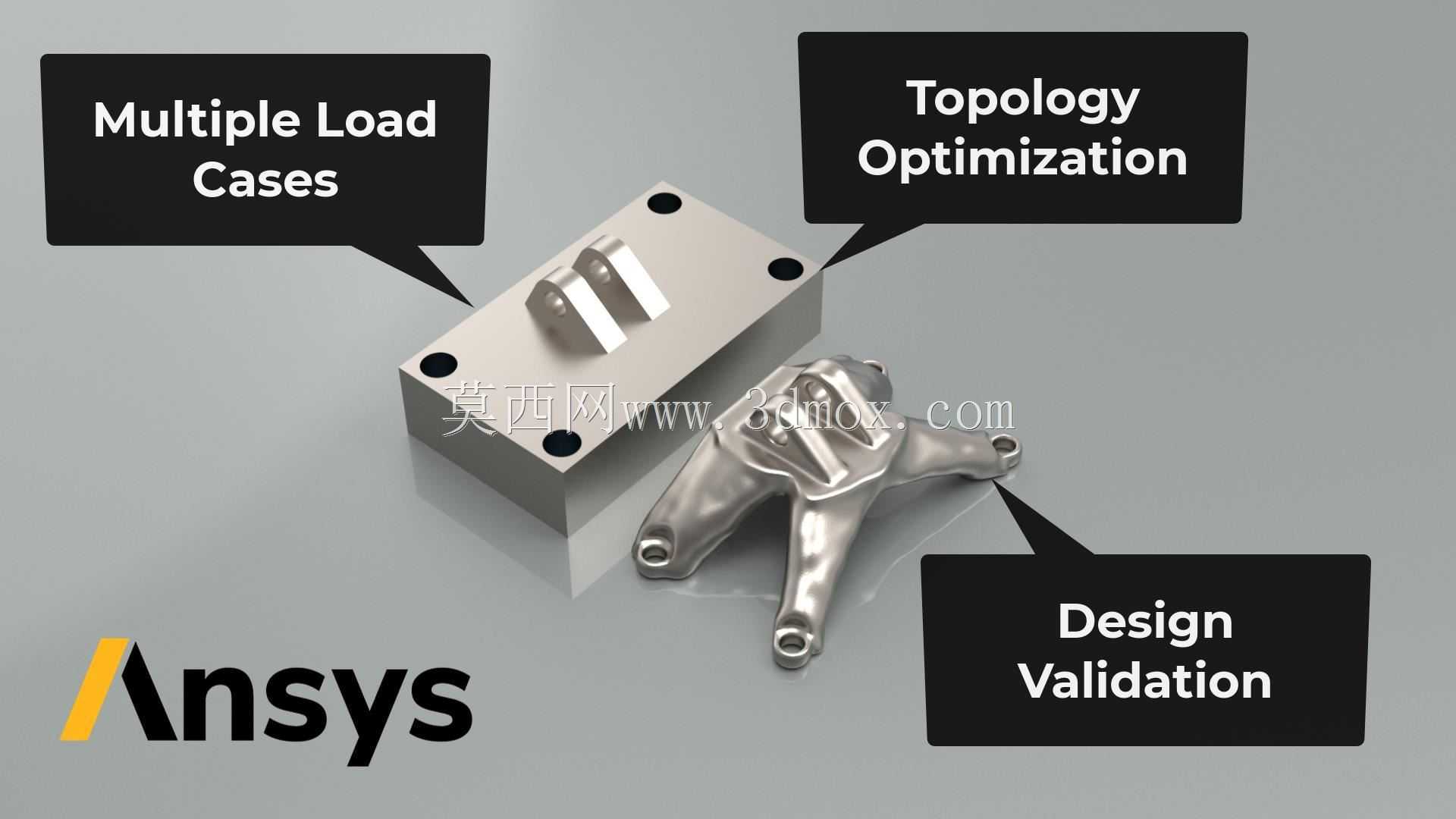

　　在动力总成配套结构的开发流程里，悬置部件的性能表现直接决定了整车NVH控制上限与动力系统的服役寿命，这类部件需要同时承担动力总成的重量承载、不同工况下的载荷传递、运行振动的隔振缓冲多重作用，传统经验式设计往往会在结构冗余和强度冗余之间陷入两难，要么为了安全预留过多材料导致重量超标，要么减重过度留下应力集中的失效隐患。这套几何结构是基于多载荷工况下的拓扑优化逻辑生成的，设计阶段首先梳理了悬置部件在实际装车后需要面对的几类核心载荷场景：急加速工况下动力总成输出扭矩带来的反向冲击载荷、颠簸路面行驶时垂直方向的交变振动载荷、转向工况下的侧向惯性载荷，还有长时间怠速运行时的高频微幅振动载荷，所有载荷边界都按照实车采集的载荷谱进行归一化处理，

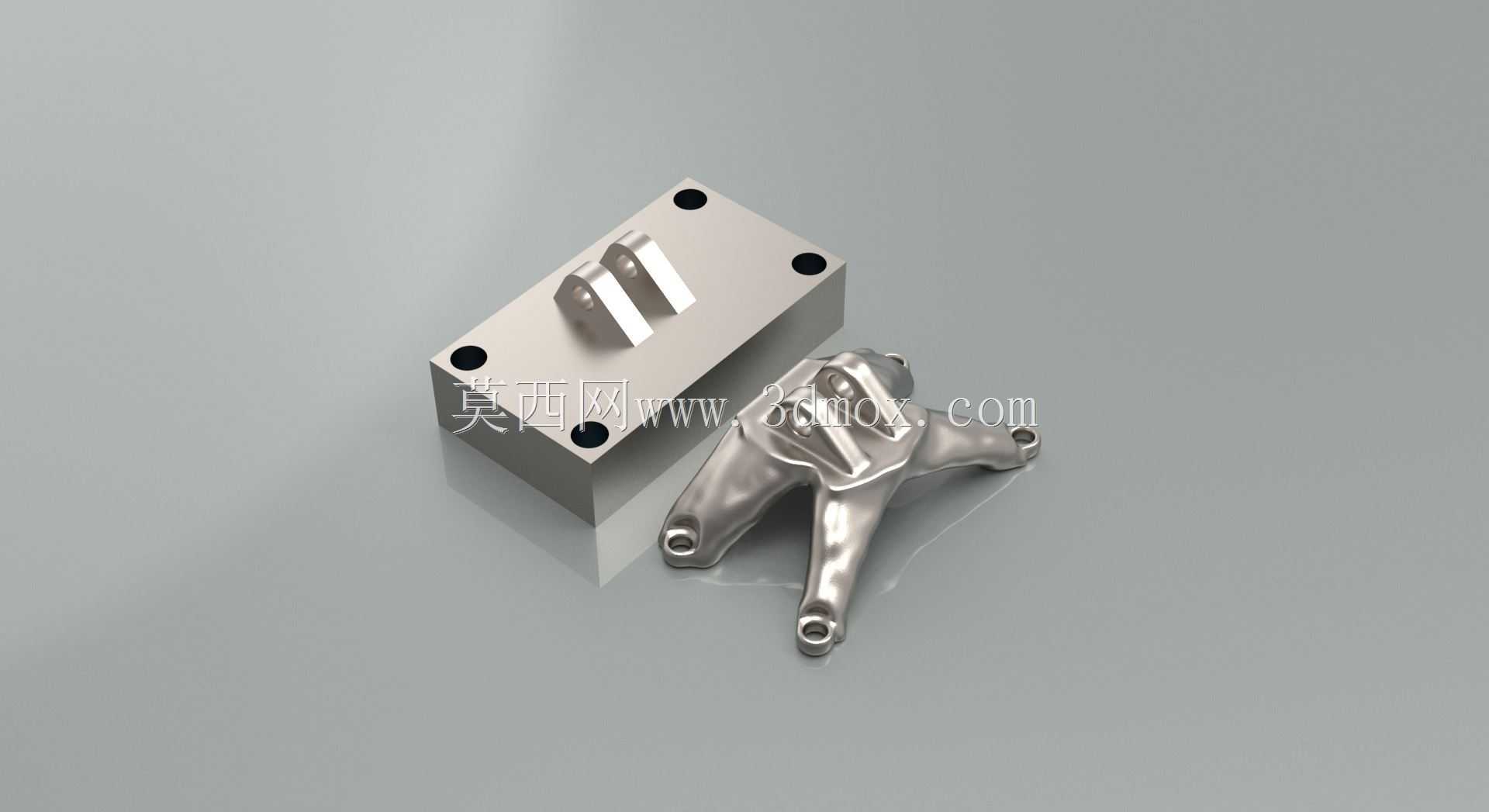

　　避免单一载荷工况下优化出的结构在其他场景下出现性能短板。从结构形态来看，优化后的悬置没有沿用传统的规则块状构型，而是根据载荷传递路径生成了变截面的支撑筋结构，在安装孔位周边做了局部加厚处理，因为这几个位置是载荷直接输入输出的节点，需要足够的材料储备来抵抗安装预紧力和交变载荷带来的局部应力，而在载荷传递路径之外的区域，通过拓扑迭代去除了非必要的材料，既控制了整体重量，也不会打断主载荷的传递路径。安装边界上，三个固定安装孔的位置坐标完全匹配主流动力总成的悬置安装点位公差要求，孔位周边的凸台高度经过校准，既可以保证安装螺栓的啮合长度满足紧固要求，也不会因为凸台过高导致装配时和周边的管线、车架结构发生干涉。

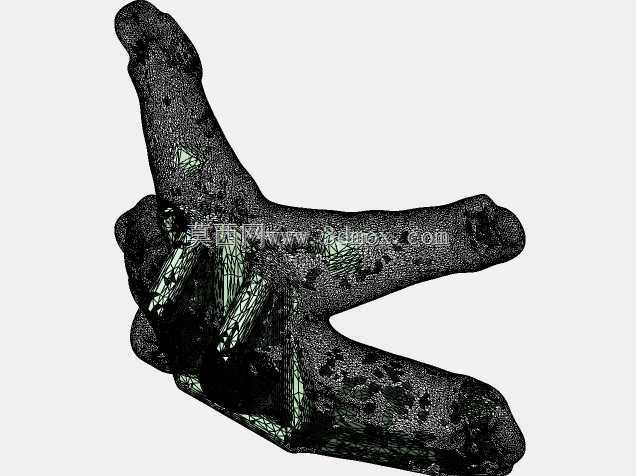

　　和动力总成接触的支撑面做了微幅的平面度预留，后续可以直接适配橡胶减震垫的安装，不需要额外做面型加工。在设计验证环节，这套结构首先通过网格质量检查排除了畸变网格带来的仿真误差，针对网格划分做了局部加密处理，尤其是在结构转角、壁厚突变的位置，网格尺寸控制在整体网格的1/3，保证应力计算结果的准确性。之后针对每一类载荷工况分别做了静力学验证，确认最大应力值低于材料的屈服极限，同时针对交变载荷场景做了疲劳寿命校核，确保结构在全生命周期内不会出现疲劳开裂的问题。和传统经验设计的悬置结构相比，这套优化后的构型在同等刚度、强度表现下，整体重量降低了近三成，而且载荷传递路径更加顺畅，不会出现传统结构上常见的局部应力集中区域，

　　对应的隔振性能也有明显提升，因为多余的结构材料被去除后，结构本身的固有频率避开了动力总成的怠速激励频率区间，减少了共振发生的概率。实际应用中，这类优化后的悬置结构不仅可以用在传统燃油车的动力总成支撑上，经过小幅的安装点位调整，也可以适配新能源车型的驱动电机悬置设计，因为新能源驱动电机的激励频率更高，对悬置的动态性能要求更严苛，这种基于载荷路径生成的结构形态，刚好可以匹配高频隔振的性能需求。在建模过程中，所有的曲面过渡都做了圆角处理，避免直角结构带来的应力集中问题，壁厚设计也充分考虑了后续加工工艺的要求，不管是采用铸造成型还是金属3D打印成型，都不会出现壁厚不均导致的成型缺陷，安装孔的位置公差带按照机械设计通用标准设定，可以直接对接现有的装配工艺，不需要额外调整生产线的工装参数。
