仿真雪碧塑料瓶盖结构设计

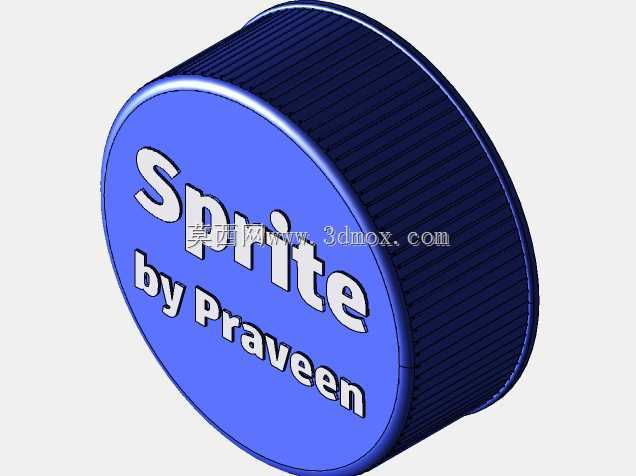

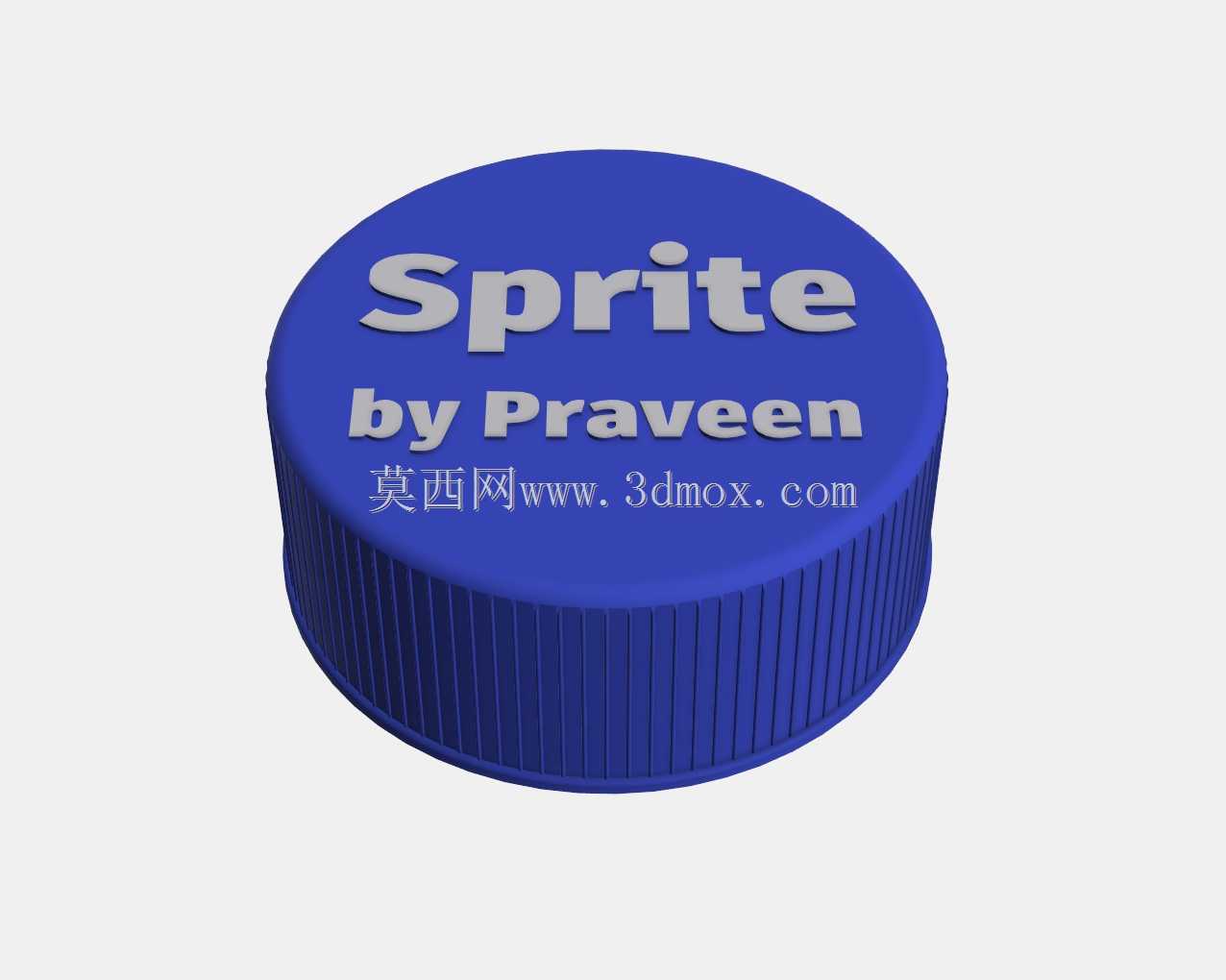

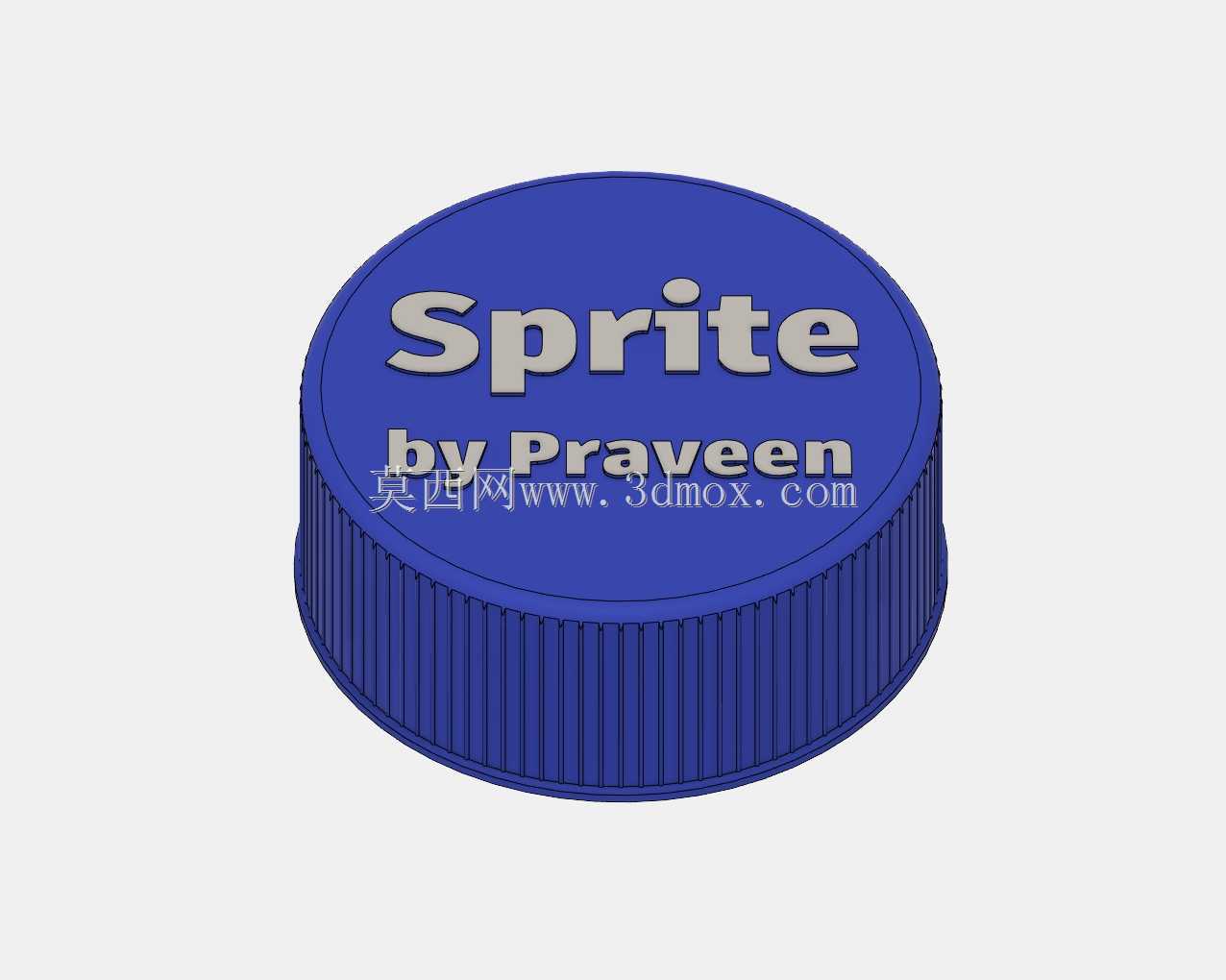

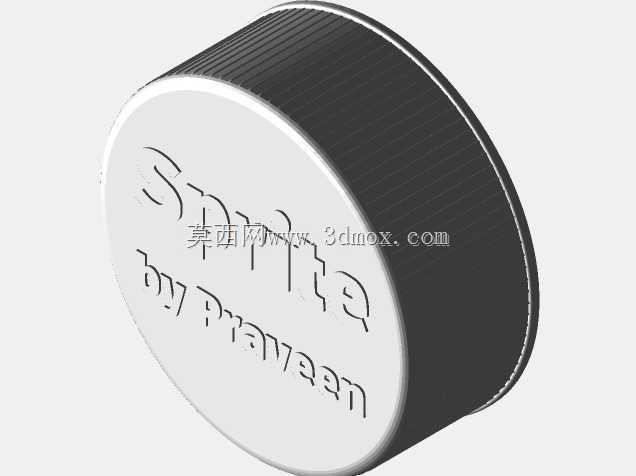

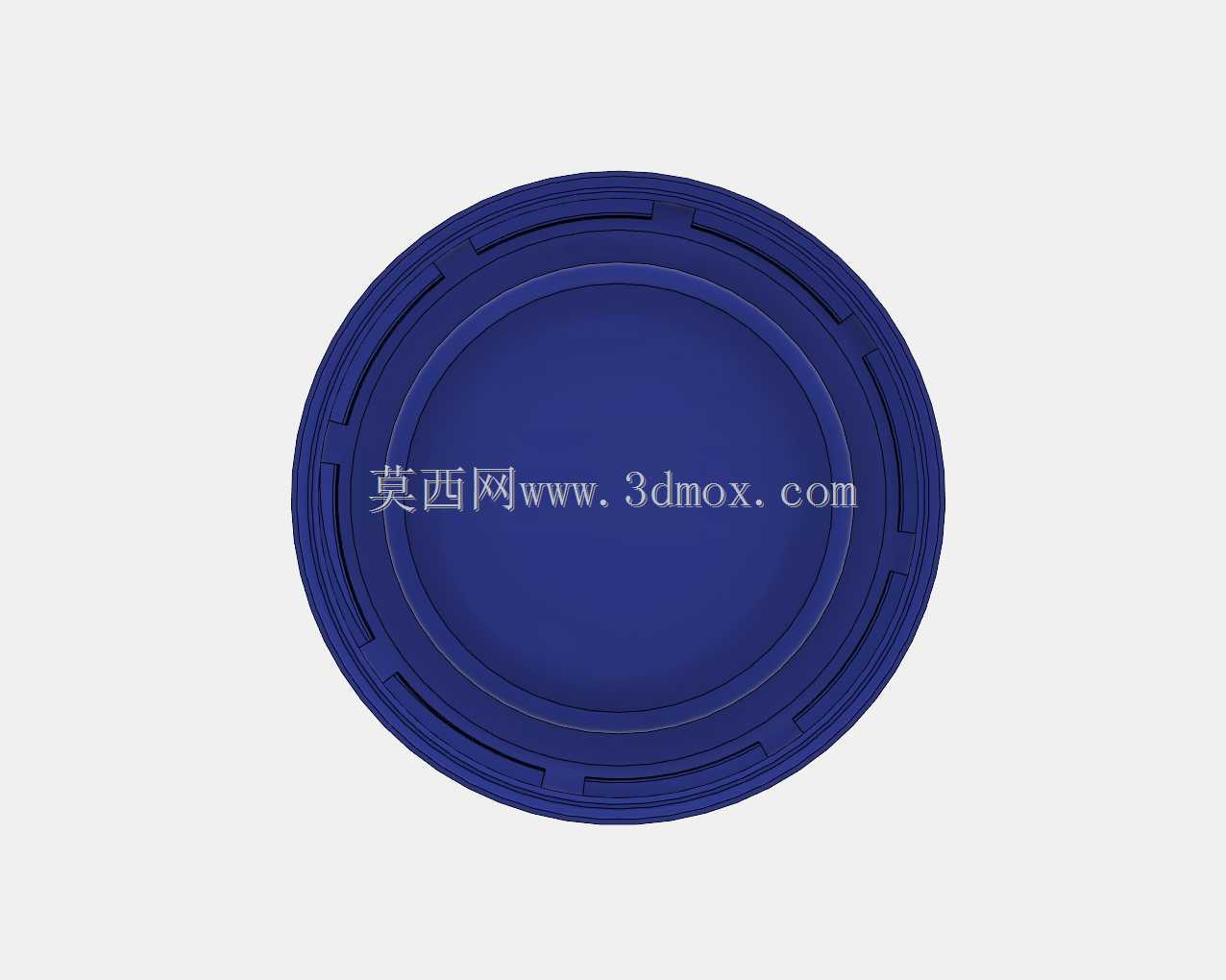

　　日常快消品的饮料包装环节里，塑料瓶盖是直接决定饮品密封可靠性、消费端使用体验的核心小部件，别看零件尺寸不大，其结构设计要兼顾密封性能、开合扭矩、防滑手感、批量注塑成型工艺性多个维度的要求，很多刚接触结构设计的工程师容易忽略这类小零件的设计细节，实际上这类螺纹密封盖的设计逻辑，完全可以迁移到各类小型储液容器、日化包装、工业试剂瓶的端盖设计场景中。这款瓶盖的主体采用圆形端盖加侧壁竖纹防滑的经典结构，顶面做了微弧过渡的平缓凸起，既可以避免堆叠运输时顶面应力集中出现凹陷，也能在注塑成型时减少顶面缩痕的出现概率，端盖边缘做了极小的圆角过渡，避免消费端使用时划手，同时也能提升注塑件的脱模顺畅度。侧壁的竖防滑纹采用等距分布的直纹结构，

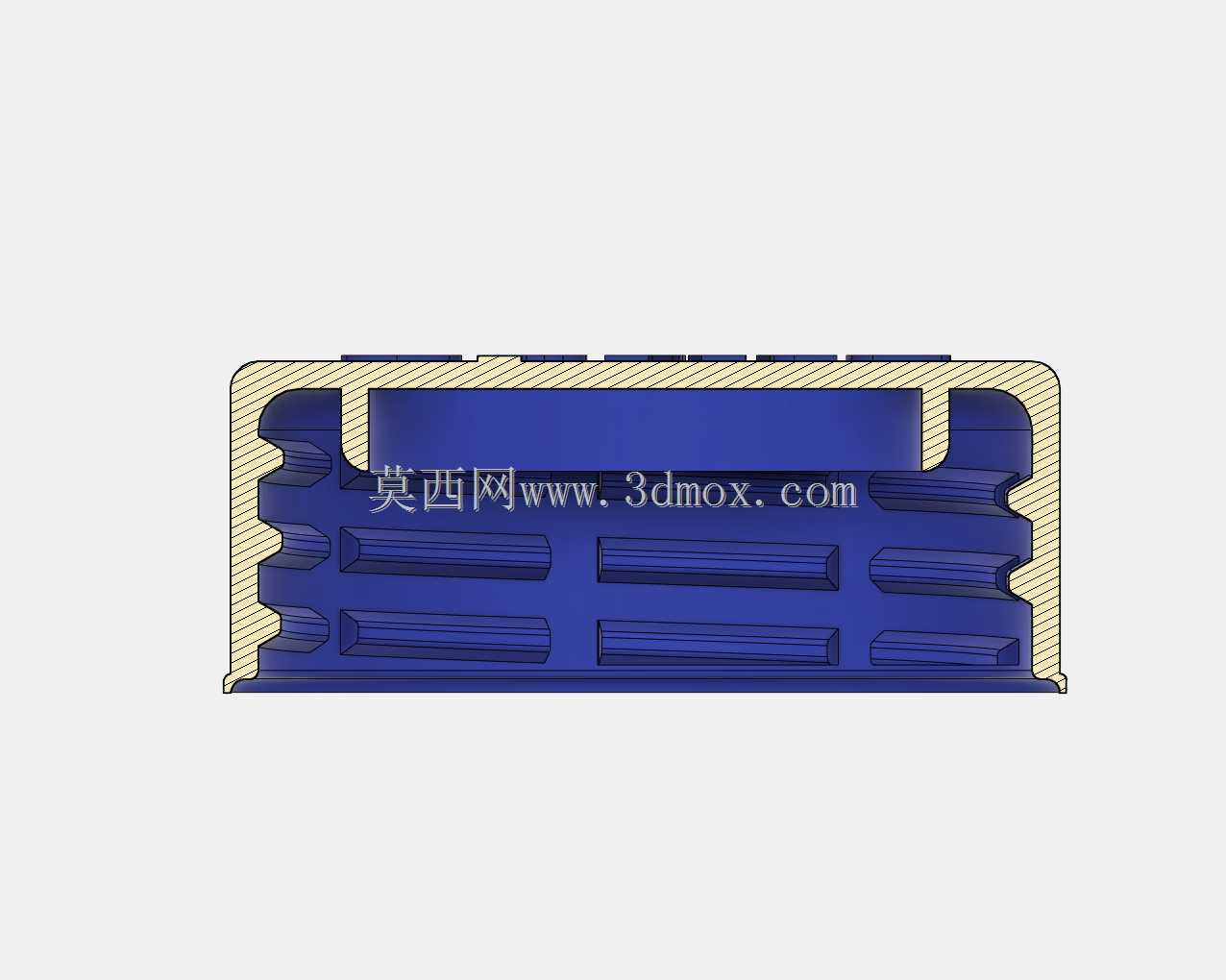

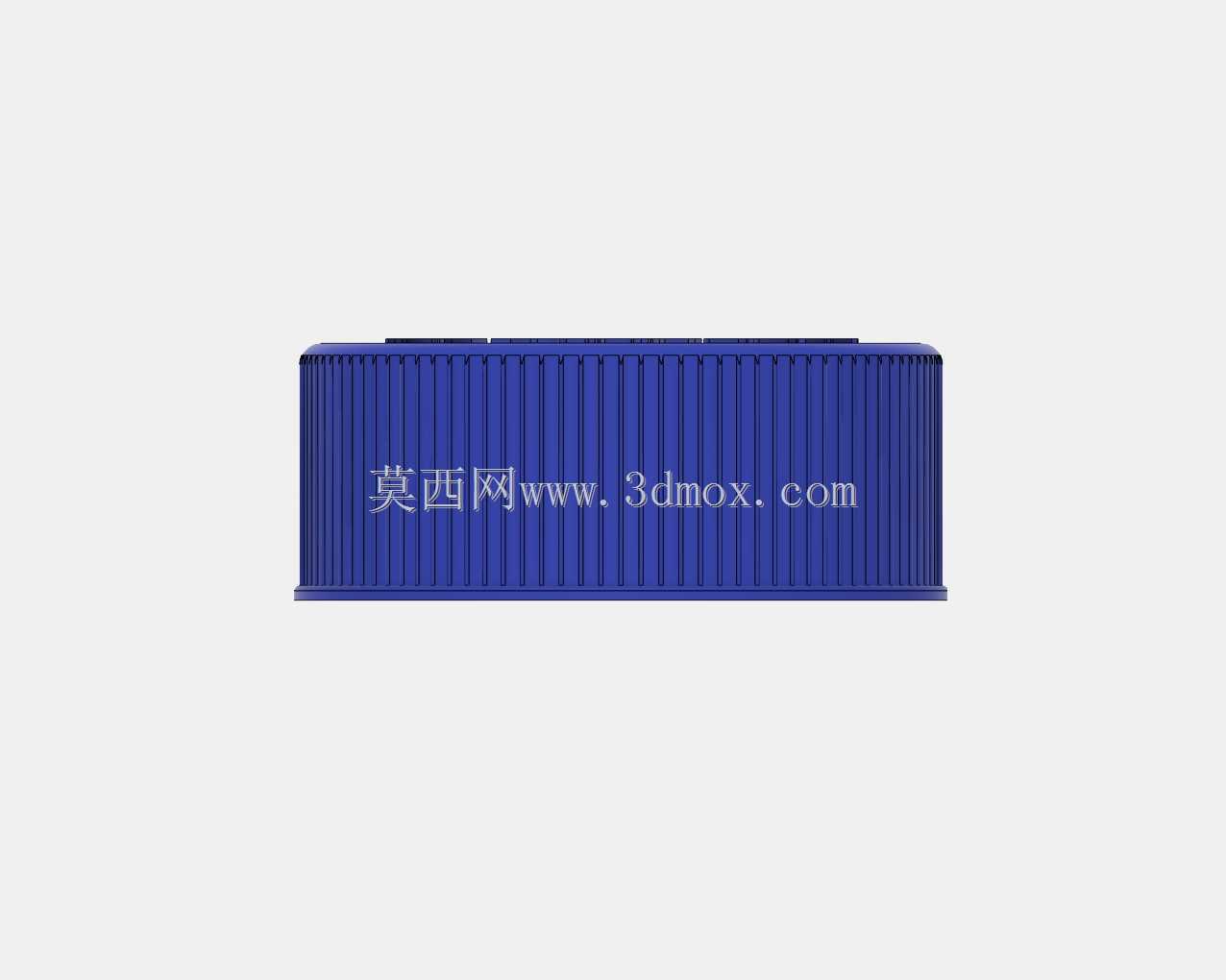

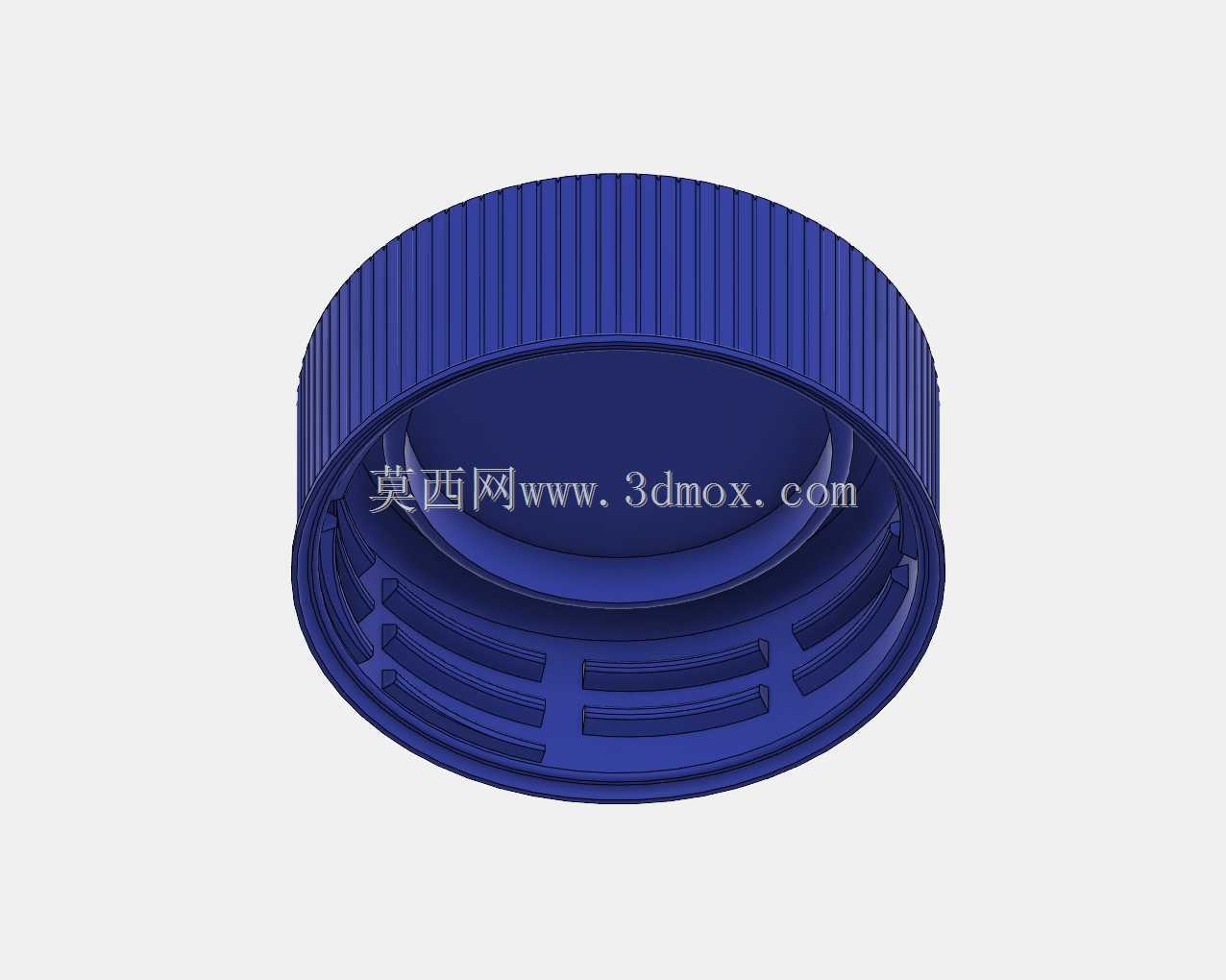

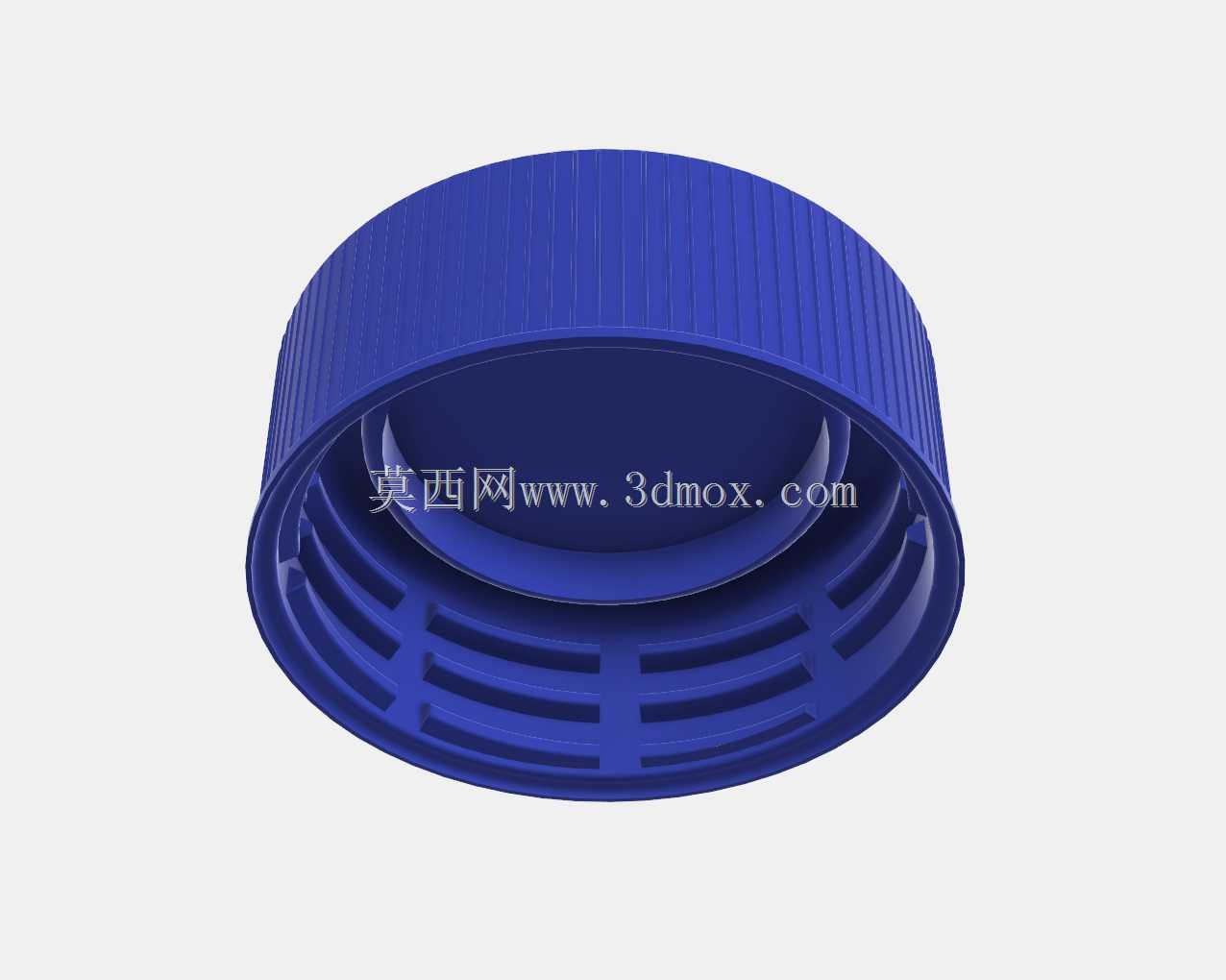

　　纹路边角做了微小的圆角处理，既可以保证手部拧动时的摩擦力足够，不会因为沾水或者戴薄手套出现打滑，也不会因为棱角过于尖锐划伤使用者，防滑纹的高度覆盖侧壁70%左右的区域，上下两端预留光滑环带，既可以给螺纹旋合的行程预留结构余量，也能在自动化灌装线的理盖、送盖工序中，减少侧壁纹路和输送轨道的卡滞概率，提升高速灌装线的运行稳定性。瓶盖内部的密封结构采用内塞式密封加螺纹旋合的组合形式，内塞的尺寸和对应瓶口的内径做过盈配合设计，过盈量控制在合理区间，既可以保证旋紧后内塞完全贴合瓶口内壁，阻断液体渗漏和气体交换的通道，维持碳酸饮料内部的气压稳定，避免饮品跑气口感变差，也不会因为过盈量过大导致拧开时需要的扭矩过高，影响普通消费者的使用体验。内部的螺纹采用多线梯形螺纹设计，螺纹导程经过匹配，只需要拧动不到两圈就可以完全旋紧或者打开，兼顾连接可靠性和使用便捷性，螺纹的牙型做了圆角处理，避免和瓶口螺纹旋合时出现卡滞，也能减少反复开合过程中的螺纹磨损，提升瓶盖的重复使用次数。设计这类瓶盖的时候，首先要匹配对应瓶口的安装边界，瓶口的外径、内径、瓶口外螺纹的参数、瓶口顶端的平面度都是设计的核心输入参数，瓶盖的内部深度要预留足够的密封压缩余量，当瓶盖完全旋紧时，内塞的压缩量要控制在合理范围，既保证密封面完全贴合，也不会因为压缩量过大导致内塞出现永久变形，失去密封效果。同时要考虑注塑成型的工艺性，整个零件的壁厚要尽量均匀，避免出现壁厚差过大导致的缩孔、翘曲问题，

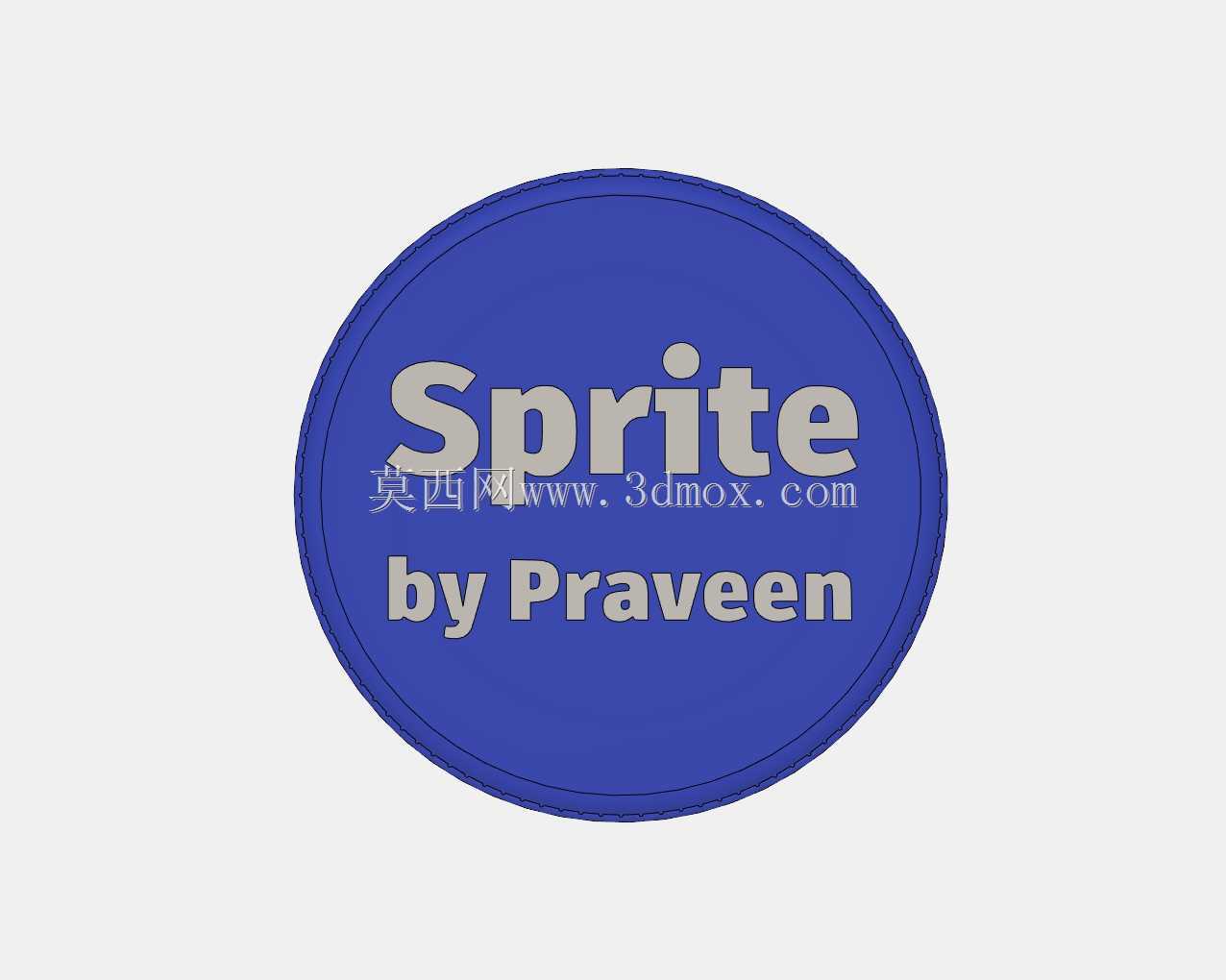

　　侧壁防滑纹的深度不能过深，否则会导致注塑时模具排气不畅，出现缺胶或者烧焦的缺陷，顶面的标识区域要做微凹处理，避免印刷或者模刻标识的时候出现溢墨，也能减少运输过程中标识被摩擦磨损的概率。在实际的灌装生产场景中，这类瓶盖需要适配高速旋盖机的工作参数，瓶盖的外部尺寸公差要控制在极小的范围内，保证旋盖机的抓盖头可以稳定抓取瓶盖，不会出现掉盖或者卡盖的问题，拧盖的扭矩范围要和旋盖机的扭矩输出区间匹配，既保证每一瓶的旋紧度一致，不会出现漏液，也不会因为扭矩过大拧坏瓶盖或者瓶口。在消费端使用场景中，瓶盖的防滑性能、开合手感、密封可靠性是核心评价指标，竖纹的设计要兼顾不同手型、不同使用场景下的操作需求，哪怕是手上沾有饮品或者冷凝水，

　　也能顺利拧开瓶盖，旋合后倒置、晃动都不会出现渗漏，哪怕是碳酸饮料内部存在一定气压，也不会出现瓶盖被顶开漏液的问题。另外这类瓶盖的设计还要考虑材料的选用，一般采用食品级的PP或者PE材料，材料的韧性要足够，在低温环境下也不会因为材料变脆出现开裂，同时材料的化学稳定性要好，不会和饮品发生反应，影响饮品的食品安全。很多工程师在设计这类小型密封盖的时候，往往只关注螺纹的配合尺寸，忽略了密封塞的压缩量、防滑纹的工艺性、自动化生产的适配性，最终做出来的样品要么密封不好漏液，要么拧动手感差，要么在批量生产的时候出现大量的不良品，实际上这类小零件的设计需要兼顾的细节一点不比大型结构件少，每一个尺寸的公差、每一个圆角的大小、每一处结构的过渡，都会直接影响最终的产品使用体验和生产良率。
