剖视结构管壳式换热设备三维设计

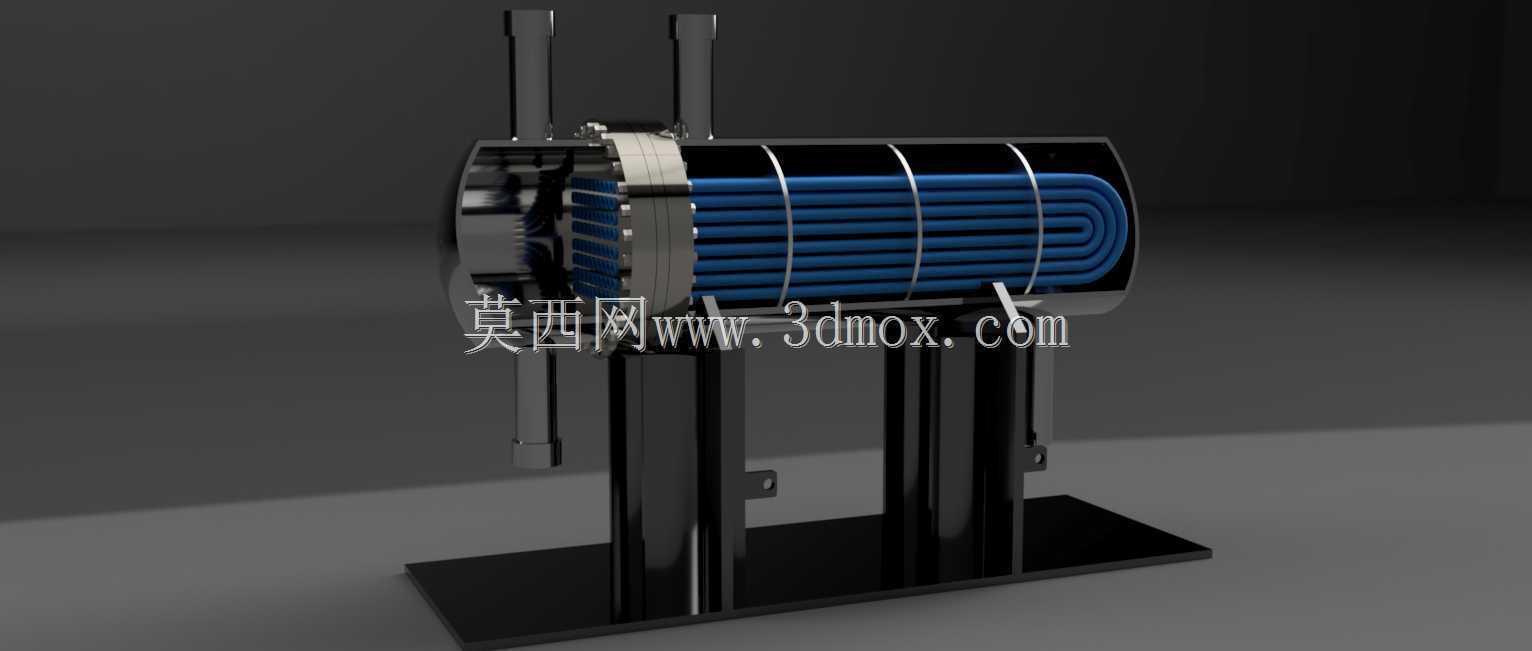

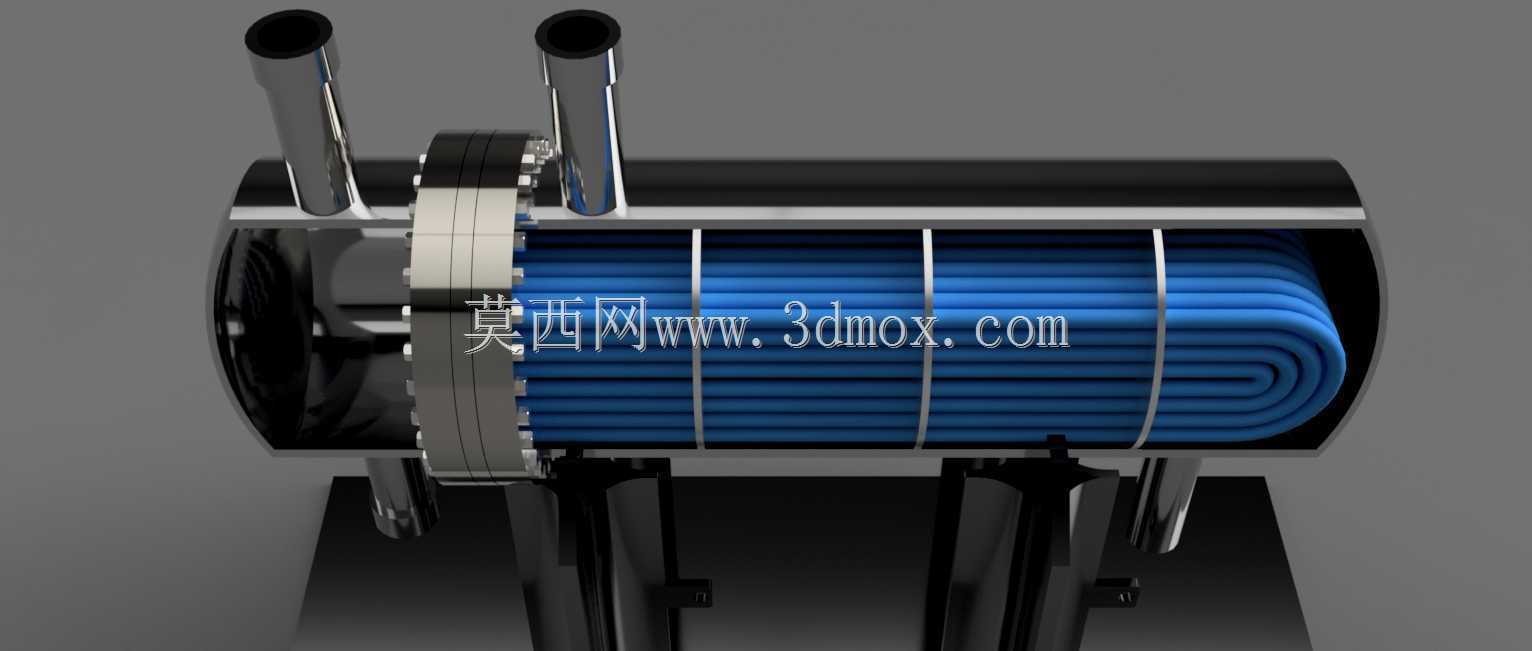

　　本次呈现的是剖视展示状态的管壳式换热设备三维结构，这类设备在化工、能源、暖通、动力等工业场景中承担不同温度流体间的热量传递职能，既可以作为加热器、冷却器使用，也可在冷凝、蒸发工况下完成相变传热过程，是流程工业中应用覆盖范围极广的通用换热单元。从结构呈现来看，模型做了半剖处理，能够直观观察到内部的换热管束、折流构件、管板连接结构以及外部的接管、支座、法兰连接端，完全还原了真实设备的装配逻辑，没有做简化失真处理。

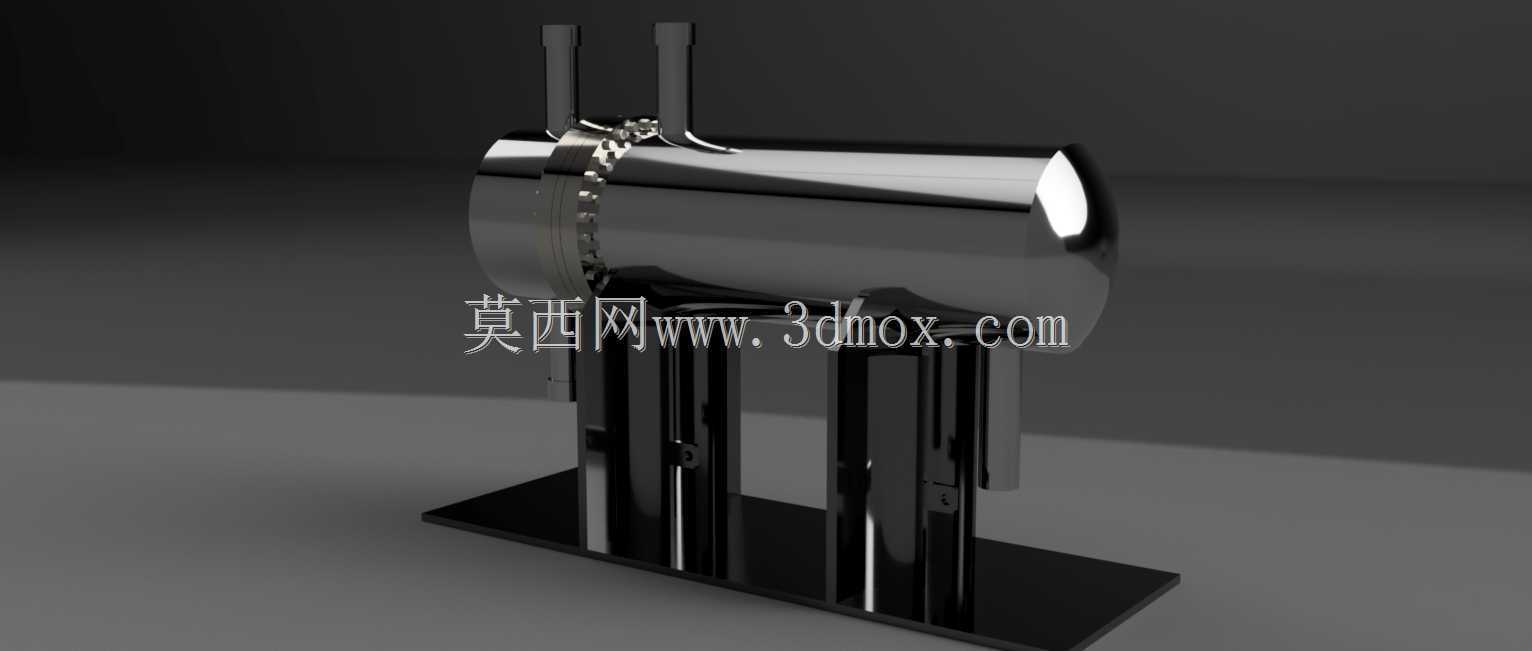

　　在实际工程应用中，这类管壳式换热设备的选型首先要匹配安装边界，模型中还原的鞍式支座结构，是卧式换热设备的标准支撑形式，支座的开孔位置、间距直接对应现场安装的基础预埋尺寸，筒体的外径、长度决定了设备安装所需的水平空间，顶部的两个接管分别对应管程、壳程的流体进出口，接管的法兰端面尺寸、压力等级需要和现场工艺管道的对接参数完全匹配，避免出现安装错位、密封失效的问题。从设计思路来看，内部的换热管束采用了规整的排布方式，折流板的设置既可以支撑管束避免运行过程中出现振动变形，又可以改变壳程流体的流动方向，提升壳程流体的湍流程度，减少传热边界层的厚度，进而提升整体传热效率，管束两端通过管板和筒体、端盖连接，实现管程、壳程流体的完全隔离，避免两种介质出现串混。

　　设备的端盖采用法兰螺栓连接结构，这种设计的优势在于后期运维过程中，可以拆卸端盖对管束进行清洗、检查，更换出现腐蚀、泄漏的换热管，降低设备全生命周期的维护成本。模型中呈现的管束为光滑管结构，这类结构适用于流体洁净度较高、结垢倾向低的工况，如果处理含杂质、易结垢的流体，也可根据实际需求替换为翅片管、螺纹管等强化传热结构，不过对应的管板开孔尺寸、折流板开孔参数都需要同步调整。在实际工况运行中，管程通常走腐蚀性较强、压力较高或者洁净度较低的流体，壳程走换热系数较低、流量较大的介质，两种流体通过换热管壁面完成热量交换，不需要直接接触，能够满足不同工艺参数下的换热需求。

　　从结构细节来看，筒体和管板的连接采用焊接结构，保证壳程的密封性能，法兰连接面的密封槽结构也在模型中有所体现，实际装配时需要根据工作压力、介质特性选择对应的密封垫片，避免运行过程中出现泄漏。支座的高度设计需要考虑底部接管的安装空间、排污口的操作空间，同时要匹配工艺管道的标高，减少管道安装过程中的应力集中。这类设备的三维建模过程中，需要重点关注管束和管板的装配干涉问题，每一根换热管都要和管板的开孔完全对齐，折流板的拉杆、定距管尺寸要精准，否则装配时会出现管束无法穿入的问题，法兰的螺栓孔要采用跨中布置方式，和行业标准的法兰参数保持一致，避免现场对接时螺栓无法穿入。

　　对于结构设计从业者来说，这类剖视模型能够帮助快速理解管壳式换热器的内部装配关系，在做新的换热设备设计时，可以参考这个模型的结构排布逻辑，根据具体的工艺计算结果调整换热面积、筒体直径、管束数量、接管尺寸，同时校核安装边界是否满足现场布置要求，避免出现设备到场后无法安装的问题。在设备选型阶段，通过三维模型可以直观和工艺、安装、运维等不同岗位的人员做技术沟通，减少二维图纸理解偏差带来的问题，提前预判安装、运维过程中可能存在的结构干涉、操作空间不足等隐患。
