Wago221-413连接器固定安装底座

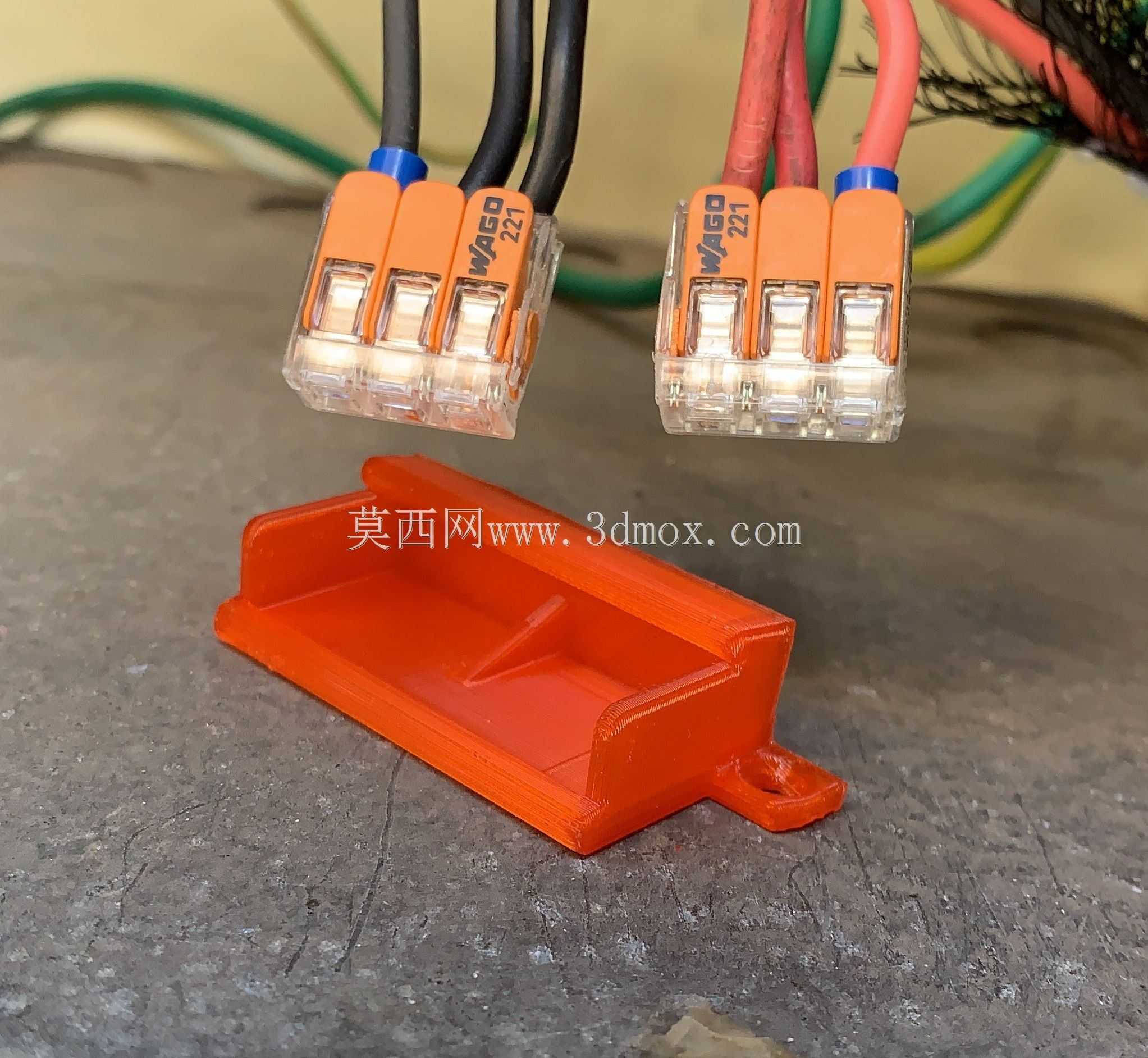

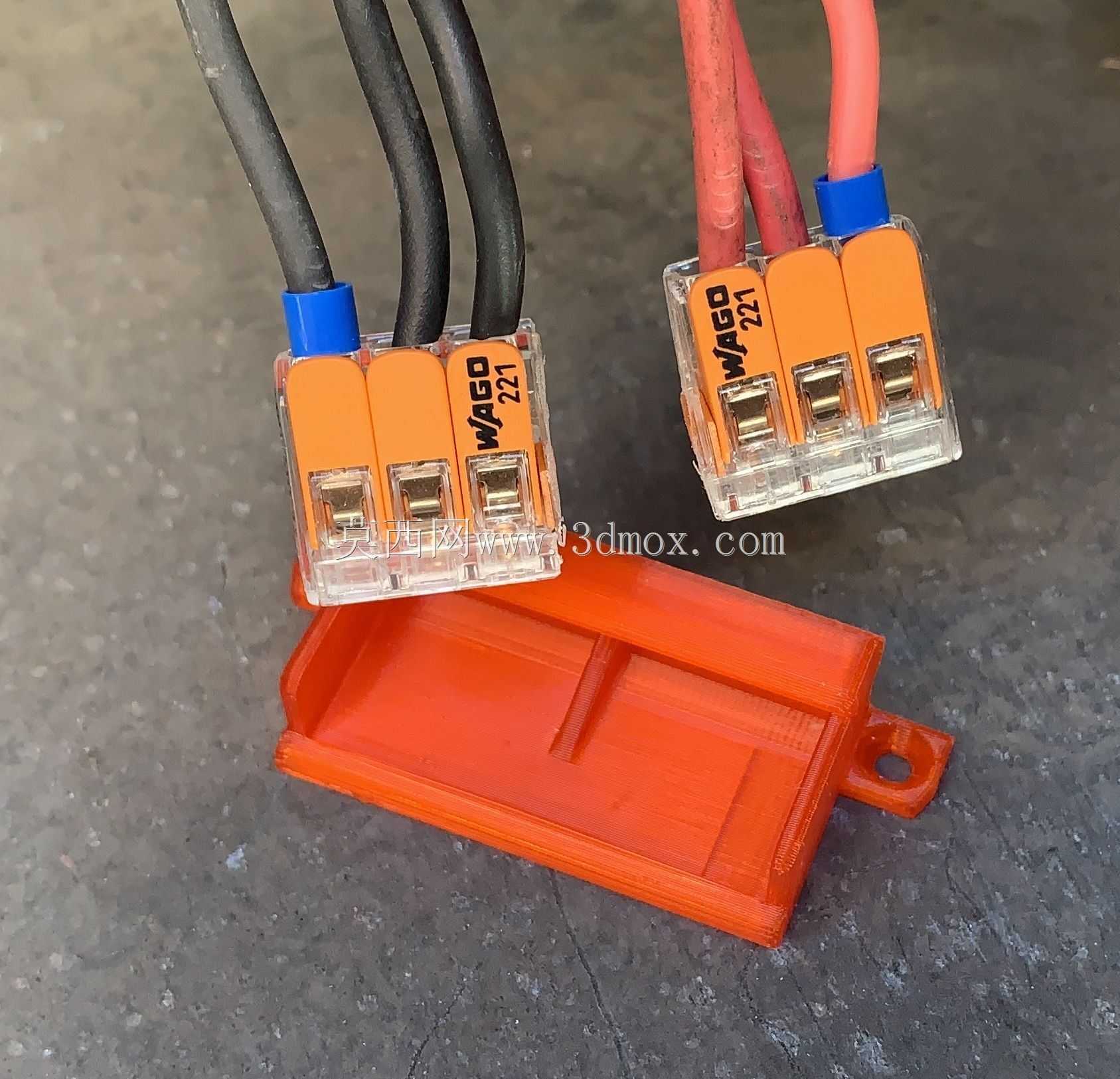

　　在低压电气柜布线、小型设备电控回路组装、桌面测试台接线作业场景里，Wago221系列4mm规格3线插拔式接线端子是现场作业人员常用的快速接线配件，这类端子本身依靠弹簧压接结构实现免工具快速接线，压接可靠性高、接线效率远超传统螺丝端子，但原厂配套的固定夹存在安装对位繁琐、夹持力度不足的问题，实际布线作业中经常出现端子移位、粗硬线缆拉扯导致端子松脱的情况，尤其是在多组端子并排布置的电控回路里，没有可靠固定的端子会随着设备运行振动出现接线松动，埋下线路接触不良、局部发热的安全隐患。这款安装底座就是针对这类现场痛点开发的配套固定结构，整体采用一体化成型设计，主体为适配Wago221-413端子外形的卡槽结构，

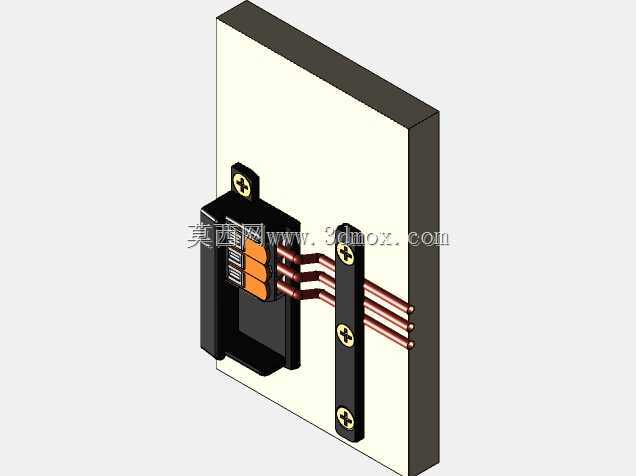

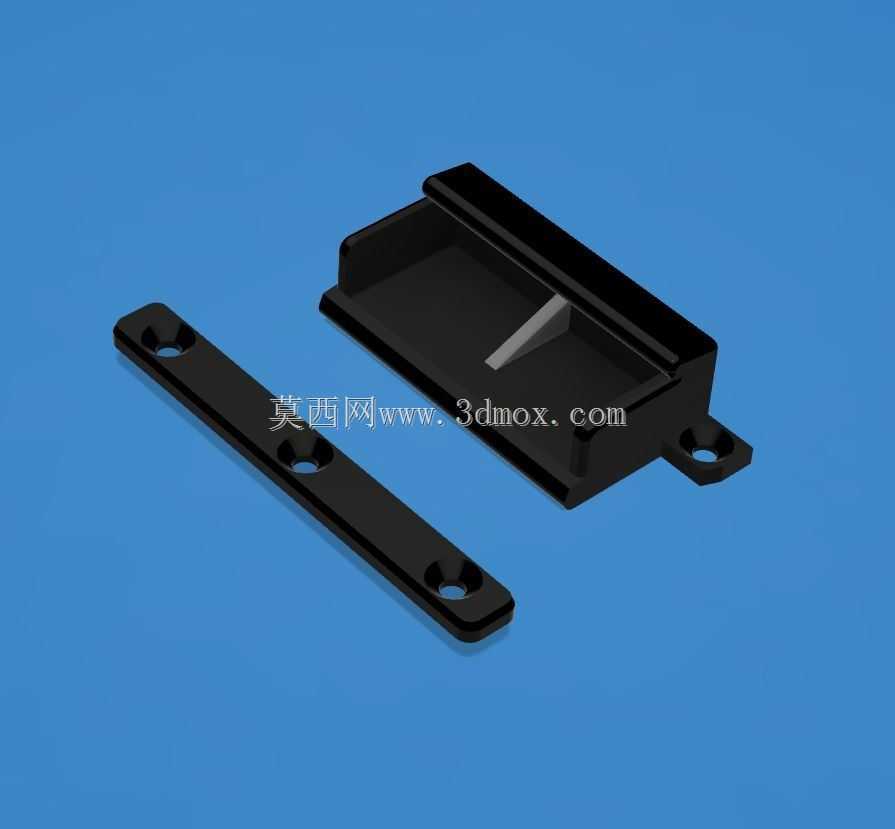

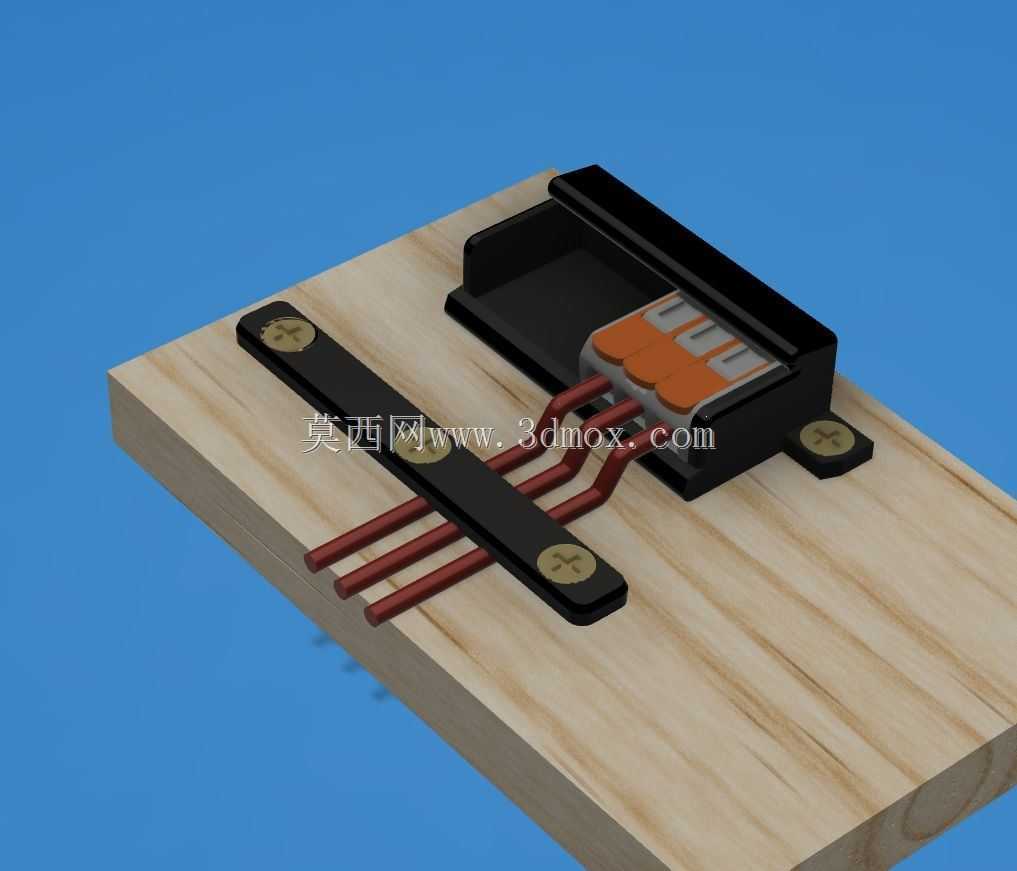

　　卡槽内部尺寸完全匹配端子的外壳轮廓，端子推入卡槽后即可实现横向、纵向的全方向限位，不会出现端子从底座中脱出的问题。底座两侧延伸出带安装孔的固定耳，安装孔的孔径适配常用的M3/M4自攻螺丝或者机柜扎带固定需求，两个固定耳的中心距经过反复校核，既可以直接固定在机柜内的安装板上，也能适配3D打印定制的电控安装面板、桌面测试台的型材安装槽，安装边界预留了足够的操作空间，端子插入底座后，上方的操作拨杆完全不受遮挡，接线作业时不需要额外挪动底座就能直接拨动拨杆完成线缆插拔。除了端子本身的固定卡槽，底座还在进线侧设计了一体化的线缆支撑结构，这个结构的弧度经过反复调整，刚好能托住从端子接出的粗硬线缆，避免线缆弯折角度过小损伤线芯绝缘层，

　　同时能抵消粗硬线缆自身的回弹力，防止线缆的回弹力直接作用在端子的压接部位，从根源上减少线缆受外力拉扯导致的压接松脱问题。实际现场测试中，搭配这款底座的Wago221-413端子，在设备持续振动的工况下连续运行，接线部位的拉力耐受能力比无固定的裸端子提升60%以上，不会出现端子移位、接线松脱的问题。底座的壁厚设计兼顾了结构强度与材料利用率，卡槽侧壁的厚度设置为1.8mm，既保证了端子卡入后的夹持力度，不会因为长期使用出现卡槽扩张松垮的问题，也不会因为壁厚过大造成材料浪费。固定耳的位置做了局部加厚处理，螺丝锁紧时不会出现固定耳开裂的问题，安装孔周围做了沉台设计，螺丝锁紧后螺丝头不会突出底座表面，避免和相邻布置的其他电气元件产生干涉。

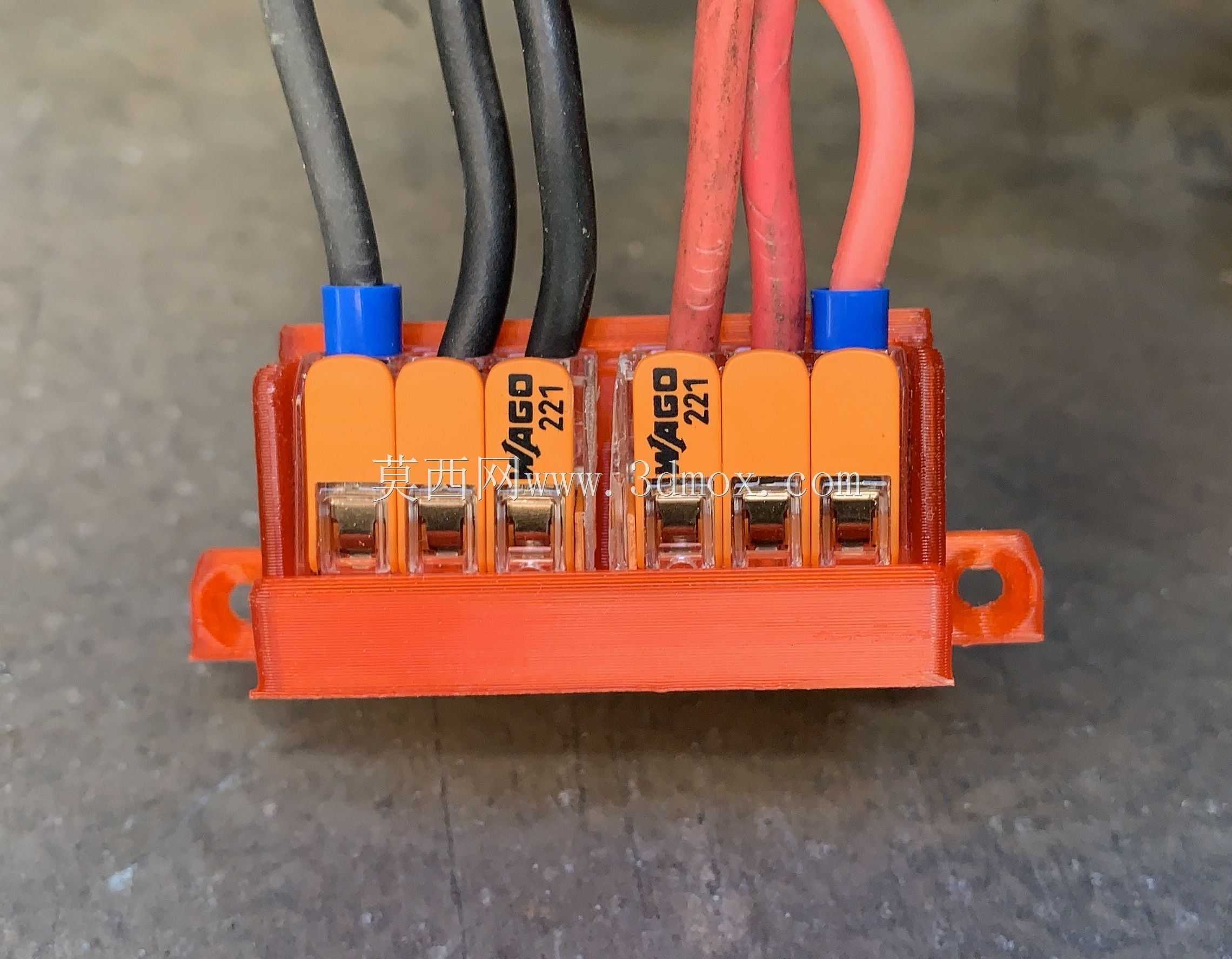

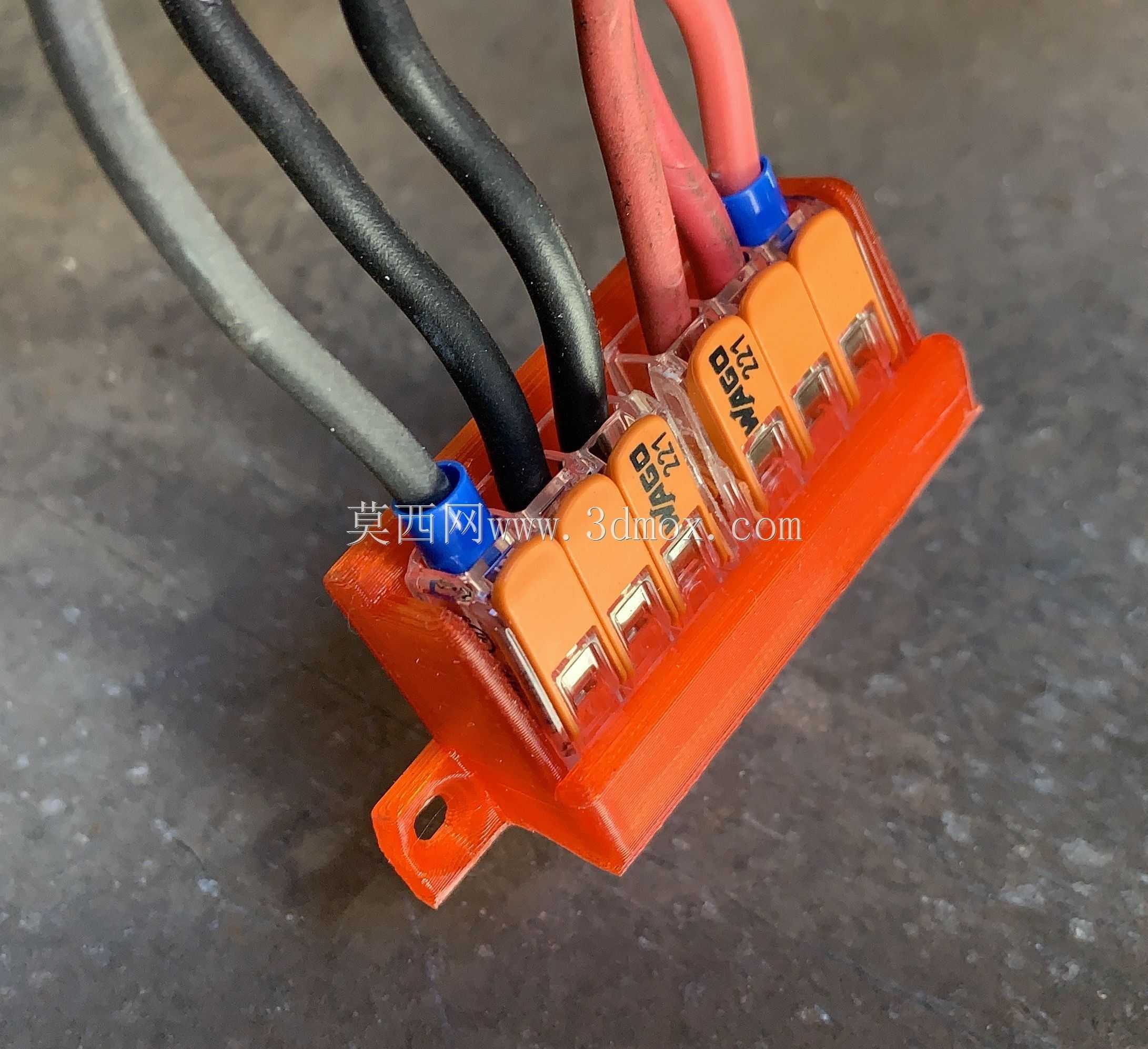

　　在多组端子并排安装的场景下，这款底座的侧边可以实现无缝拼接，相邻底座之间不需要额外预留间隙，能最大化利用电控柜内的安装空间，拼接后的整体结构一致性好，布线整齐度远高于零散布置的裸端子，后期线路检修时也能快速定位对应回路的端子，提升检修效率。底座的进线侧支撑结构做了圆角过渡处理，不会划伤线缆的绝缘层，即使是带薄壁绝缘层的软线，也不会因为长期和底座接触出现绝缘层磨损的问题。针对不同线径的线缆，支撑结构的开口尺寸做了适配，从0.5平方的细信号线到4平方的动力线，都能被支撑结构有效承托，不会出现细线下垂、粗线卡滞的问题。在实际建模过程中，所有配合尺寸都按照端子的实际测绘尺寸做了公差预留，卡槽的内部宽度比端子外壳宽度大0.2mm，既保证端子能顺畅推入卡槽，又不会出现端子在卡槽内晃动的问题，固定耳的安装孔中心到卡槽底部的距离经过校核，安装后端子的底部和安装面之间预留了0.5mm的间隙，避免安装面不平整导致底座变形，影响端子的卡接效果。
