机箱面板嵌入式USB-C接口连接组件

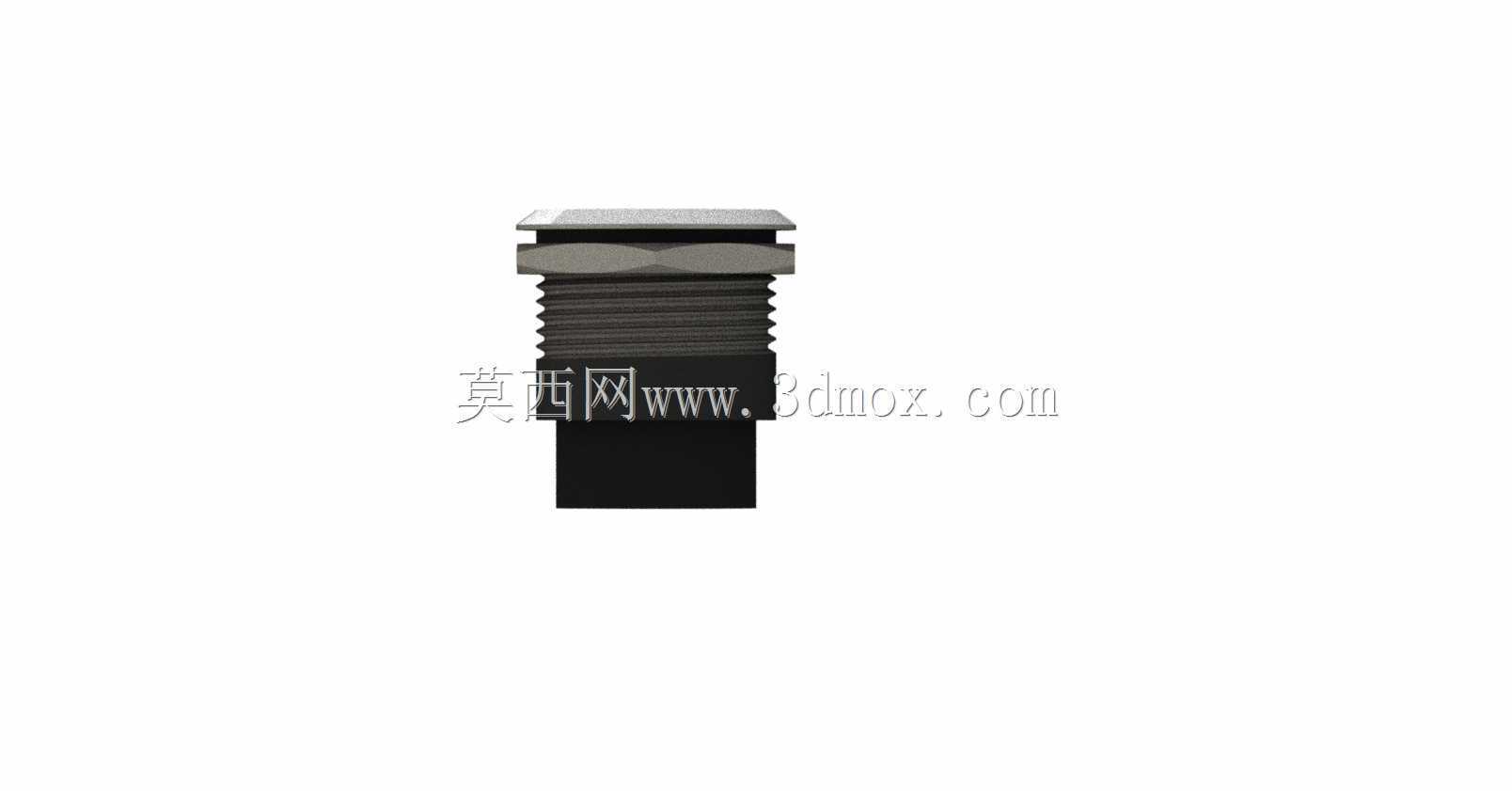

　　做机箱结构设计的工程师大多碰到过面板外接接口的选型痛点，尤其是工业控制机箱、桌面DIY主机、测试设备面板这类需要频繁插拔外设的场景，外露式的USB接口不仅容易积灰磕碰，还会因为插拔受力不均导致主板焊盘脱焊，这款嵌入式安装的USB-C连接组件，就是针对这类面板安装场景做的结构优化方案。从实际安装逻辑来看，这类接口采用的是圆形螺纹锁紧结构，安装时只需要在机箱面板上开出对应直径的圆孔，将接口主体从面板外侧推入安装孔，再从内侧旋上配套的锁紧螺母就能完成固定，不需要额外设计卡扣位或者螺丝柱，对面板加工精度的容错率更高，哪怕是1.5mm到3mm厚度的冷轧钢板、铝合金面板甚至亚克力面板，都能通过调整螺母旋紧深度实现牢靠固定，不会出现接口晃动、

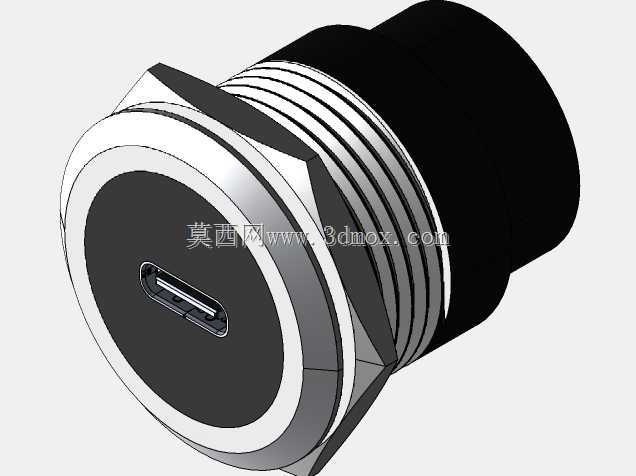

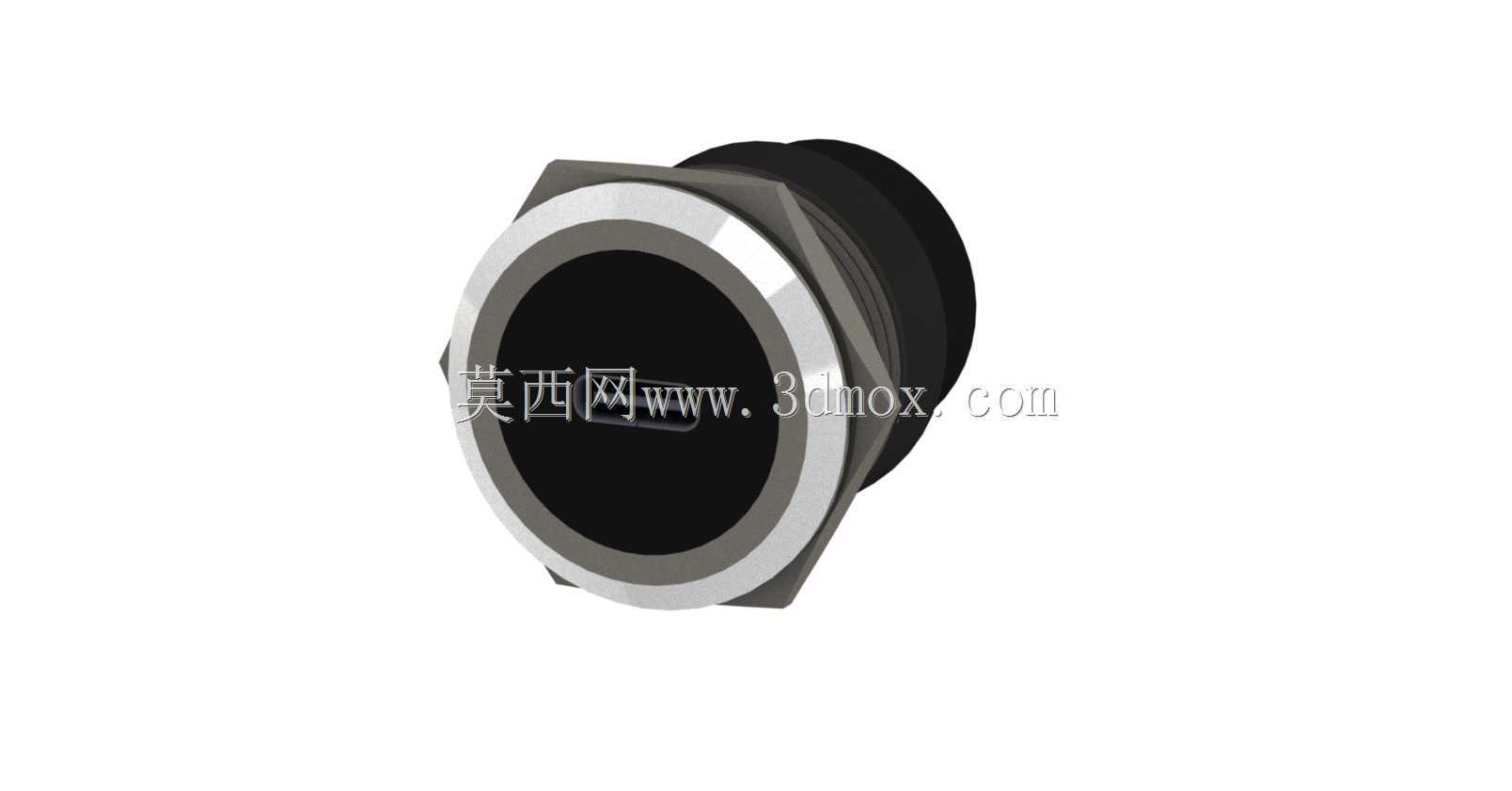

　　插拔时内陷的问题。接口的外露端做了金属切边的圆形法兰面，安装后和面板贴合紧密，法兰边缘做了微小的倒角处理，既不会划伤插拔数据线的操作人员，也能在面板喷涂、阳极氧化工序后和面板表面保持齐平的视觉效果，不会像方形接口那样出现边角缝隙不均的装配问题。接口内部的胶芯采用居中定位设计，Type-C公头插入时能自动对中，插拔寿命能满足工业场景下万次级的使用要求，不会因为长期插拔出现接触不良、针脚偏移的问题。从设计思路上看，这款接口没有采用常见的方形卡扣安装结构，而是选择圆形螺纹锁紧的方案，很大程度上是考虑到不同设备面板的加工公差，圆形开孔在钣金加工时只需要用标准规格的开孔器就能完成加工，不需要开专用的冲压模具，

　　小批量定制设备的加工成本能降低不少，而且圆形结构的抗扭转性能更好，就算插拔数据线时不小心带了侧向的扭力，受力也会均匀分布在整个圆形安装面上，不会像方形接口那样应力集中在卡扣位置导致断裂。接口尾部预留了足够的焊线空间，既可以直接焊接USB3.2规格的数据线缆延伸到主板对应插针，也可以根据需求焊接PCB板载的直插针脚，适配不同的内部走线方案，尾部的橡胶密封圈能在安装后实现面板内外的防尘隔离，适合用在有一定防尘要求的工业设备外箱上，避免机箱内部进灰影响内部元器件寿命。实际选型时需要注意安装边界尺寸，这款接口的面板开孔直径为16mm，开孔时要保证孔壁光滑无毛刺，否则会刮伤接口外侧的螺纹导致锁紧螺母无法顺畅旋入，

　　接口插入面板后的内部纵深需要预留至少22mm的空间，避免尾部线缆弯折半径过小影响信号传输稳定性，法兰面的外径比开孔大3mm左右，能完全覆盖开孔边缘的加工瑕疵，就算开孔有0.2mm以内的位置偏差，也能通过法兰面的遮盖保证外观整洁。在实际应用中，这类接口不仅能用在台式电脑机箱的前置面板扩展上，还能广泛用在工业测试仪器的操作面板、音视频设备的外接接口面板、户外机柜的外接数据接口等场景，金属外壳的设计还能起到一定的电磁屏蔽作用，减少外界电磁干扰对USB信号传输的影响，保证高速数据传输时的稳定性，不会出现外接存储设备时掉速、断连的问题。和常见的外露式USB母座相比，这种面板嵌入式安装的接口把受力点从主板PCB转移到了机箱面板上，插拔时的外力不会传递到主板焊盘上，从根源上避免了长期插拔导致的主板接口损坏问题，降低了设备的后期维护成本。
