适配NEMA17步进电机的L型安装固定支架

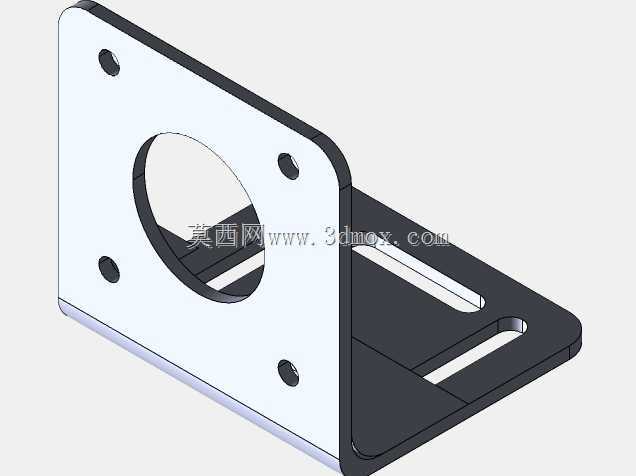

　　在小型自动化设备、桌面级数控装置、3D打印传动单元、小型物料分拣模组这类采用NEMA17规格步进电机作为动力源的场景中，电机安装的同轴度、固定可靠性直接决定整套传动机构的运行精度与寿命，这款L型折弯结构的安装支架，正是针对这类紧凑型安装空间的需求设计的专用固定构件。从结构形态来看，支架采用垂直折弯的L型布局，竖直立面作为电机安装基准面，中心开设大尺寸通孔用于避让电机输出轴端与联轴器的安装空间，立面四周均匀分布四个对应NEMA17电机标准安装孔位的通孔，孔位间距严格匹配NEMA17电机的31mm安装孔距标准，安装时无需额外打孔适配，可直接通过螺栓将电机锁紧在立面上，保证电机输出轴与安装面的垂直度，避免因安装偏斜导致的联轴器偏心、

　　传动卡顿、轴承额外受力磨损等问题。水平底面作为支架与设备机架的连接面，开设两条平行的长条形腰型孔，这类腰型孔的设计预留了足够的安装调整余量，装配时可以沿腰型孔长度方向微调电机的前后位置，方便同步带传动结构的张紧度调整，也能抵消部分机架加工的孔位误差，降低对机架加工精度的要求，提升装配容错率。从设计思路上，这款支架没有采用多余的加强筋或者复杂的拼接结构，而是依靠板材折弯后的结构强度满足承重需求，整体结构紧凑，占用安装空间极小，竖直立面与水平底面的折弯角度严格控制在90度，两个安装面的平面度公差控制在合理范围内，避免安装后电机出现俯仰偏斜。在实际应用中，这类支架常被用在桌面型点胶机的X轴传动端、小型传送带的驱动端、

　　DIY数控雕刻机的进给轴固定位、智能仓储的小型推料机构上，相比直连式的电机安装板，L型结构可以将电机的安装位置从机架立面转移到机架平面上，适配更多没有垂直安装立面的机架结构，比如采用铝型材搭建的框架类设备，直接将支架底面锁在铝型材的槽面上即可完成电机固定，不需要额外加工转接件。安装边界方面，竖直立面的尺寸刚好覆盖NEMA17电机的安装法兰面，不会与电机尾部的编码器、接线端产生干涉，水平底面的长度足够保证两个腰型孔的锁紧力，即使电机在高速启停、正反转切换的工况下，也不会出现支架晃动、固定松动的问题。材质选择上适配常规的钣金加工工艺，可采用冷轧钢板折弯后做喷塑或者镀锌处理，也可采用铝合金板材加工满足轻量化需求，

　　不同材质的版本可以对应不同的负载工况，冷轧钢版本适合负载较大、启停冲击强的传动场景，铝合金版本适合对设备重量有要求的桌面级、便携类设备。在装配流程中，通常先将电机通过四颗螺栓固定在支架的竖直立面上，锁紧时采用对角锁紧的方式保证电机法兰面与支架立面完全贴合，之后将支架整体放置在机架的预定安装位置，初步穿入底面腰型孔的固定螺栓后，调整电机位置保证同步带或者丝杠的同轴度、张紧度符合设计要求，再完全锁紧底面的固定螺栓即可完成装配，整个过程不需要复杂的工装定位，普通装配人员即可快速完成安装。相比市面上常见的一体式电机座，这款支架的结构更简单，加工成本更低，同时腰型孔的调整设计比固定式孔位的安装座适配性更强，对于非标自动化设备的快速搭建、教学类实验装置的组装、个人DIY项目的制作都非常适用，能够在保证安装精度的前提下，大幅缩短设计与装配的周期，减少定制转接件的额外成本。在长期运行的工况下，支架的折弯处经过圆角处理，避免应力集中导致的折弯处断裂问题，所有安装孔的边缘都做了去毛刺处理，不会在装配时划伤操作人员或者破坏电机表面的防腐层，细节处理完全符合工业级机械零部件的加工要求。
