PC817双路光电耦合器隔离模块结构设计

　　在工业控制、嵌入式开发以及低压信号采集场景中，不同电位回路间的信号传输始终存在共模干扰、电位差击穿后端器件的隐患，光电耦合类模块正是为解决这类电气隔离需求而生的结构件。这款双路PC817光电耦合模块的结构设计，完全围绕小空间内的隔离可靠性、接线便捷性展开，没有多余的装饰性结构，所有外形特征都服务于实际电路功能与安装需求。

　　从实际使用场景来看，这类模块常被用在单片机IO口与强电控制回路的信号衔接处，比如arduino等开源硬件驱动继电器、接触器的场景，或是工业传感器信号传入PLC输入端口的前端隔离，能有效切断不同回路间的地环流，避免后端主控芯片被浪涌电压击穿。设计时首先考虑的是爬电距离要求，PCB基板采用绿色环氧玻纤板，板上预留的三个安装孔分布在板体边角位置，孔径适配M3规格的螺丝，既可以通过铜柱固定在绝缘安装座上，也能直接卡在DIN导轨的适配卡座里，安装边界完全兼容常规小型电子模块的安装间距，不会和周边的端子排、继电器模块产生空间干涉。

　　板载的接线端子采用蓝色螺钉式接线座，输入侧与输出侧的端子分别布置在板体的两个对边，从物理空间上拉开了输入、输出回路的距离，避免接线时导线误碰造成的短路，每个端子的螺钉拧紧扭矩适配0.2-0.5N·m的范围，能可靠固定22AWG到18AWG规格的单股或多股导线，接线操作时不需要额外焊接，直接用小号十字螺丝刀就能完成导线压接，适合现场调试时的快速接线与改线。板上丝印清晰标注了“PC817 Photocoupler”字样，同时每个通道的输入、输出引脚对应位置都预留了丝印标识位，实际装配时不会出现引脚接反的问题。

　　核心的PC817光耦器件采用直插封装焊接在PCB上，器件本体与接线端子之间预留了足够的焊接操作空间，后期维修更换器件时，电烙铁不会触碰周边的塑料端子造成烫损。模块的2通道版本是根据实际常用的信号路数优化而来，既不会因为通道数过多造成板体尺寸过大占用安装空间，也能满足绝大多数单路、双路信号隔离的使用需求，相比4路版本更适合小空间内的零散信号隔离场景。板体边缘做了圆角处理，没有尖锐的毛刺，安装操作时不会划伤操作人员的手部，PCB的覆铜走线完全按照强弱电隔离的规范设计，输入与输出回路的走线间距满足220VAC电压下的爬电距离要求，即使在工业现场存在轻微粉尘、潮湿的环境下，也不会出现沿面放电的问题。

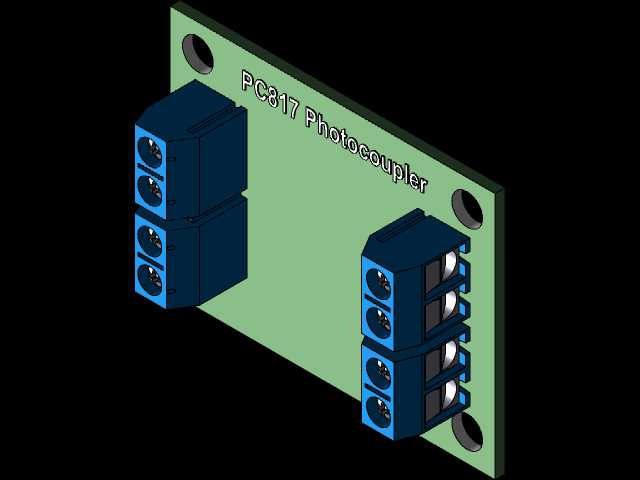

　　从结构建模的角度来看，整个模块的所有零件都按照实际装配公差绘制，接线端子的塑料卡扣、螺钉孔位、光耦器件的引脚间距都和实物尺寸完全匹配，安装孔的中心距、板体厚度、端子突出板面的高度都做了精准还原，在做整机设备的结构布局时，可以直接调用这个模型进行装配干涉检查，不需要再手动测量实物尺寸。设计时没有采用多余的外壳结构，是因为这类模块大多安装在电控箱内部，本身就有柜体作为防护，裸露的板卡结构更利于器件散热，长时间工作时光耦器件产生的微量热量可以直接通过PCB板散发到周围空气中，不会因为密闭外壳造成热量累积影响器件寿命。端子的接线口朝向板体外侧，接线时导线可以顺着端子方向引出，不会出现导线弯折过度压在板体上的情况，布线时可以更规整的沿线槽走线，减少电控箱内的杂乱走线问题。
