推式释放机构套件结构设计方案

　　日常做小型DIY装置、便携锁止结构设计时，经常会遇到需要单手操作、快速触发解锁释放的场景，这类推式释放结构刚好适配这类需求，不需要额外配置弹簧卡扣、外置拨杆，单靠轴向的推动动作就能完成锁止与释放的状态切换，在小型收纳装置、便携工具快拆结构、DIY创意锁具里都有很高的复用价值。

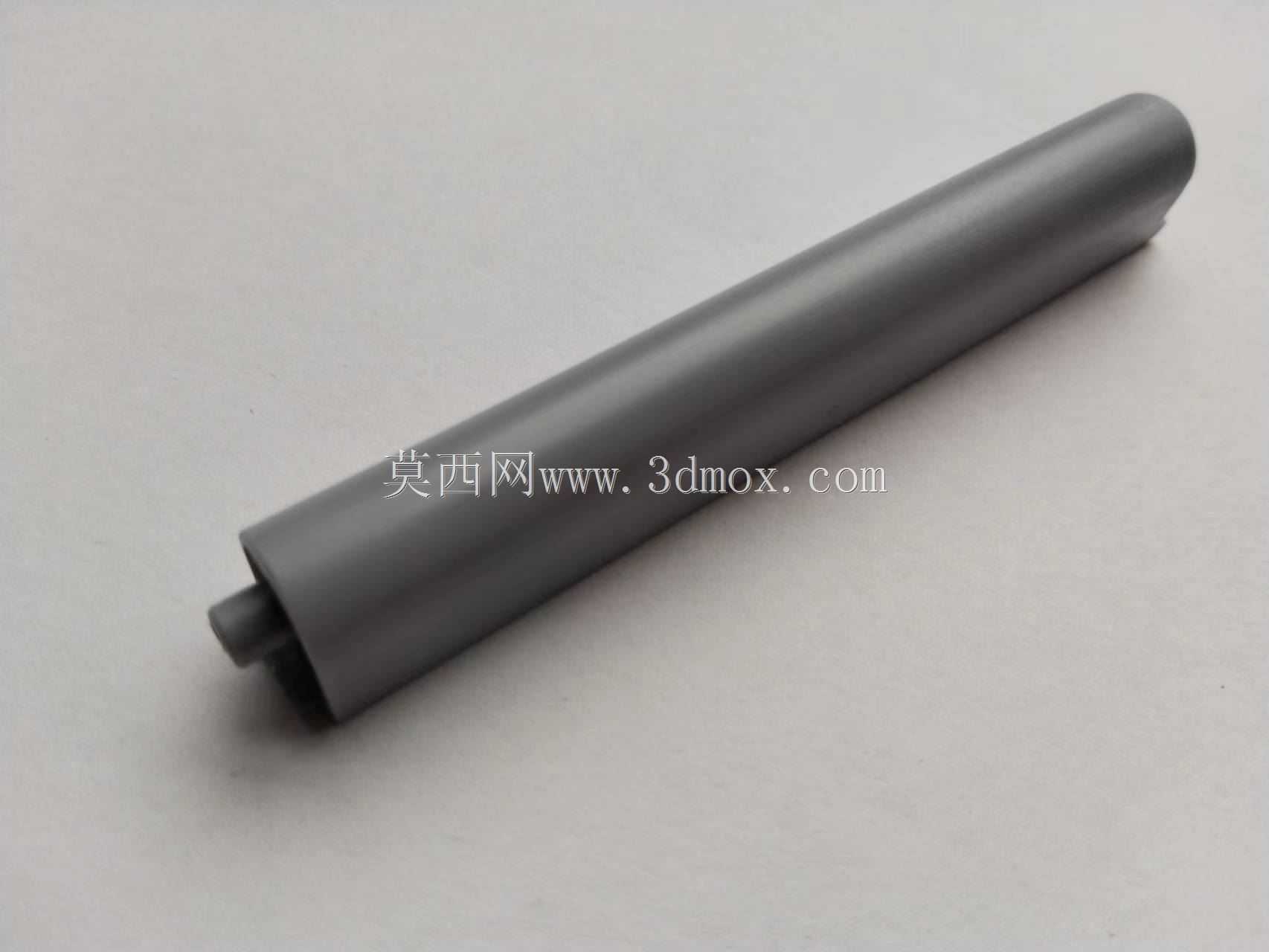

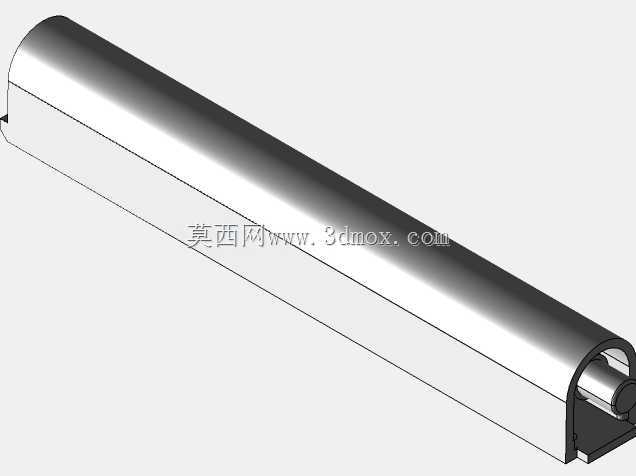

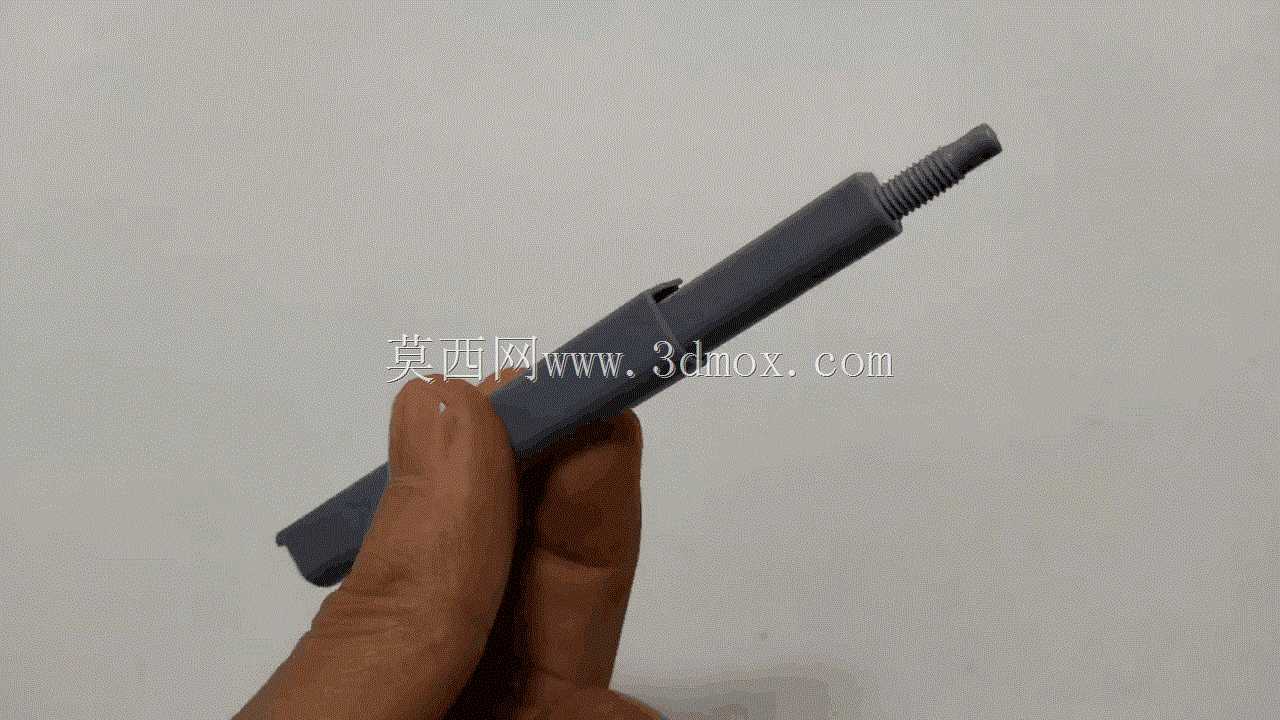

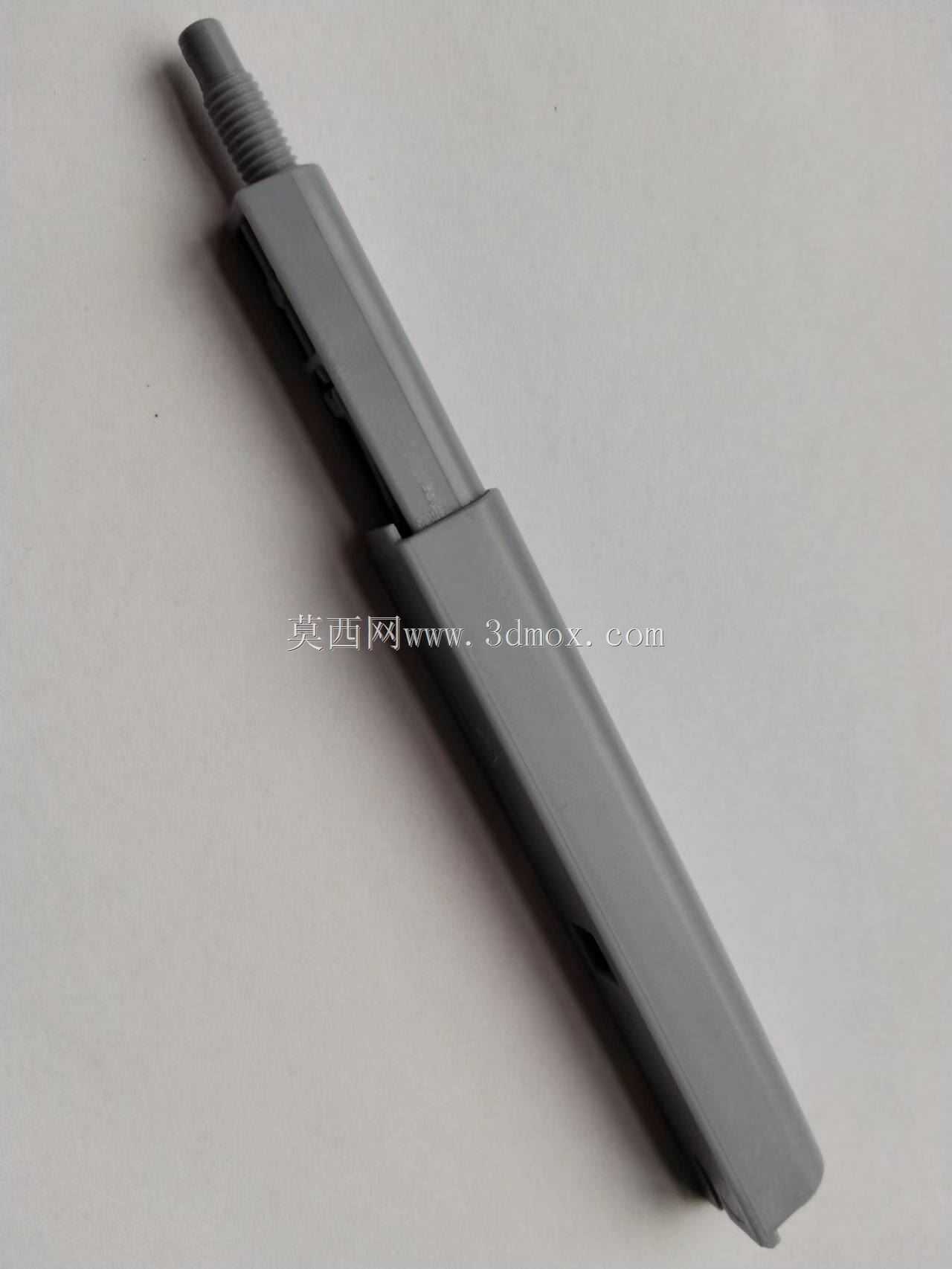

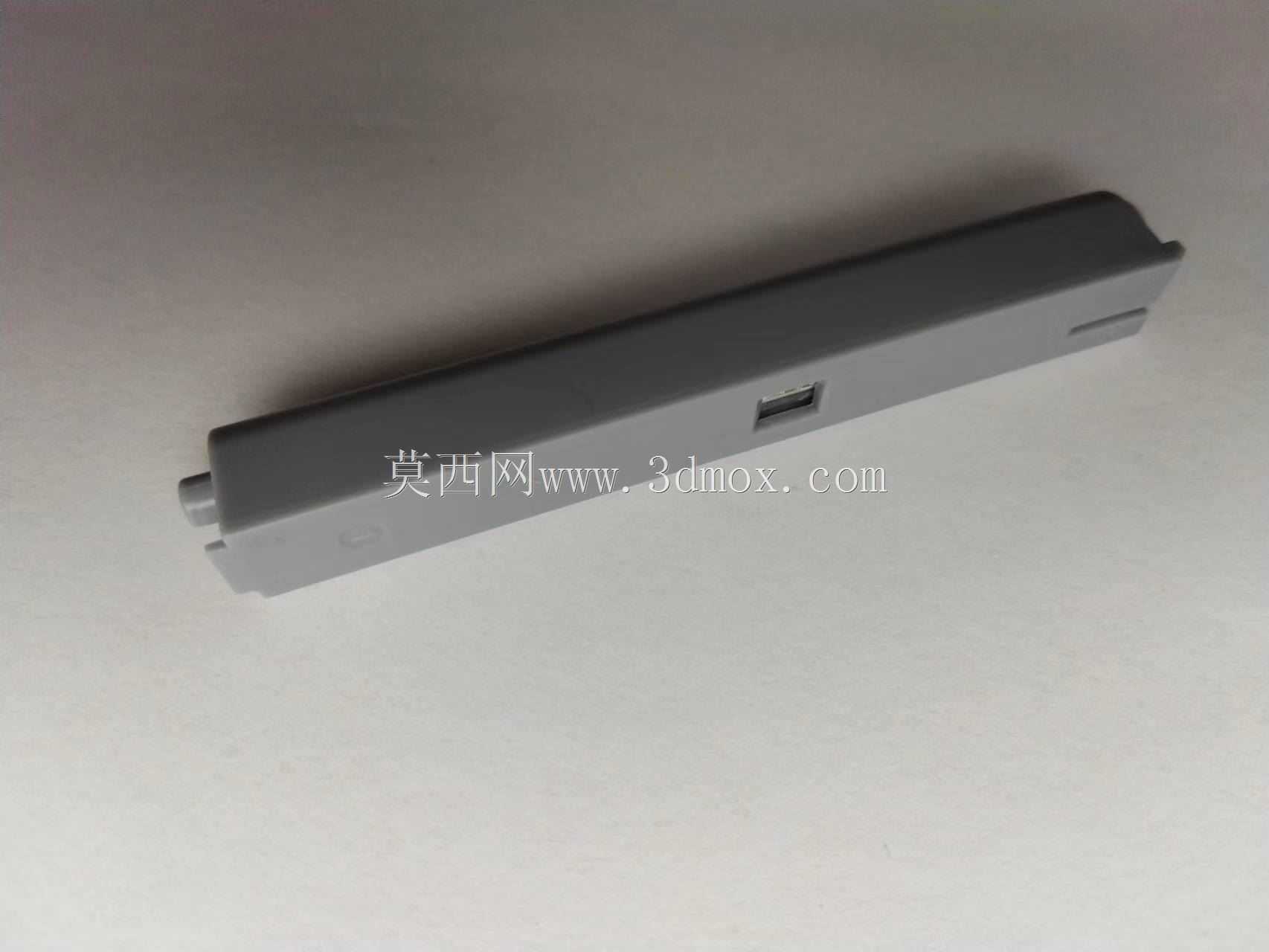

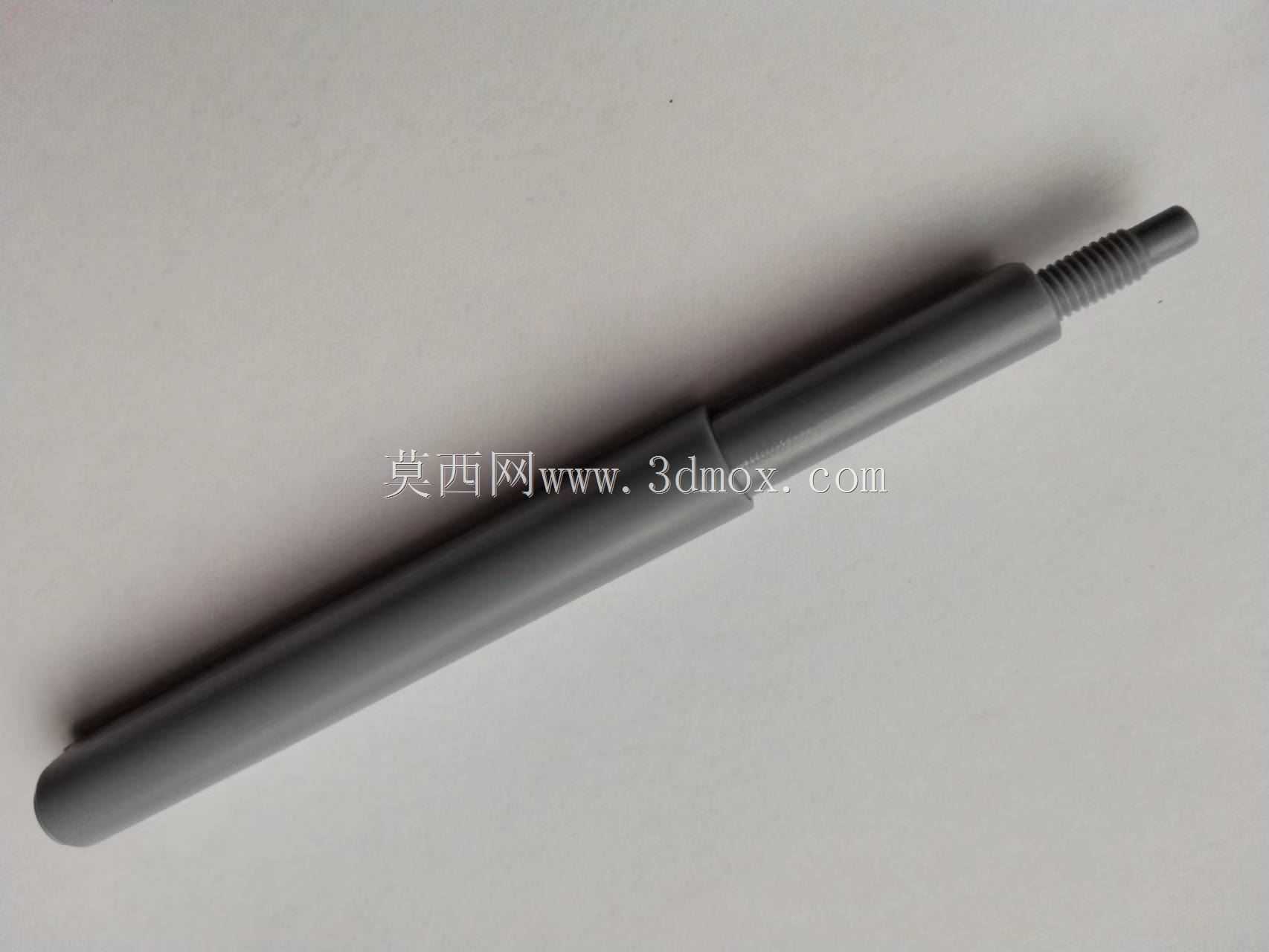

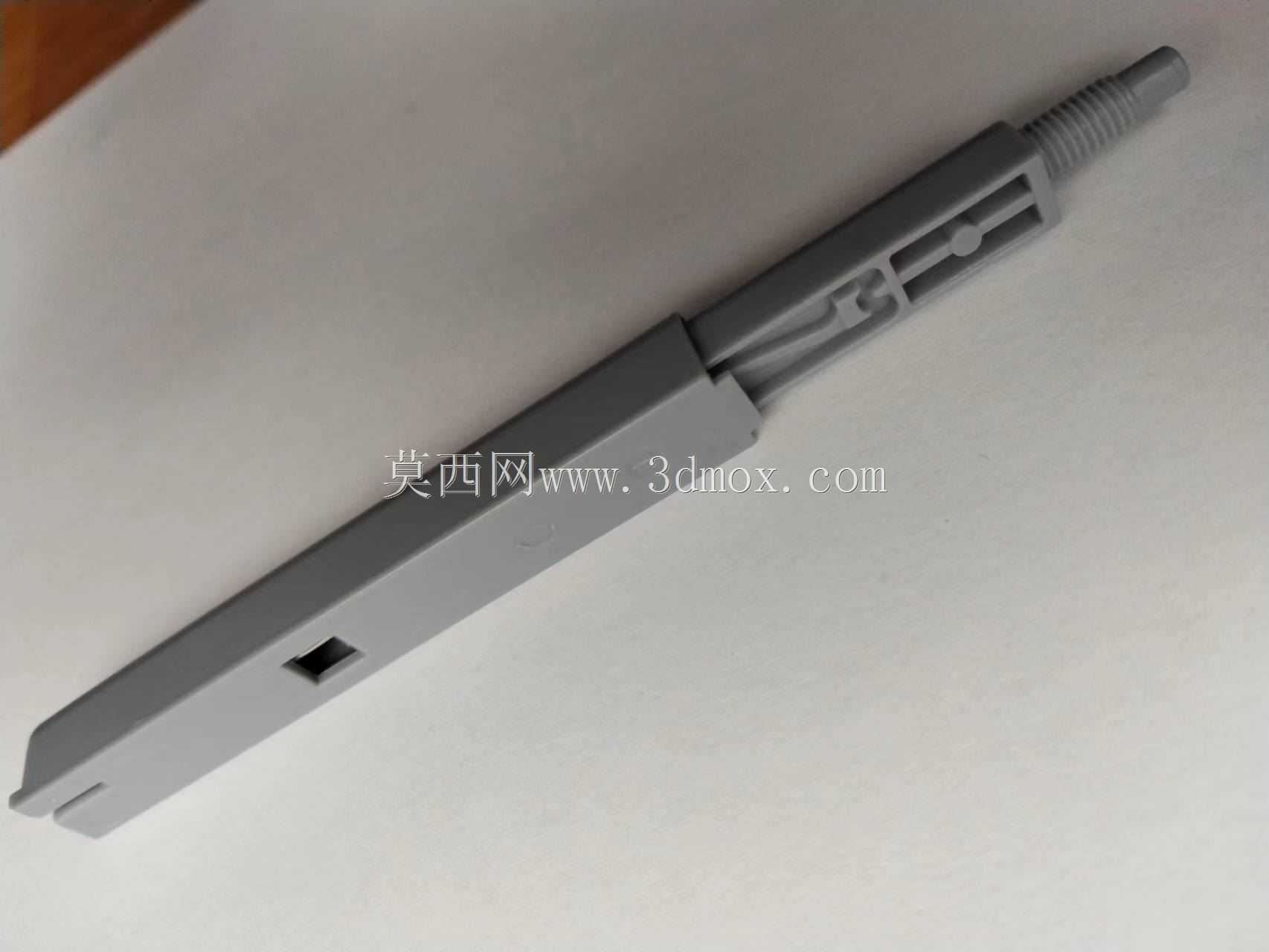

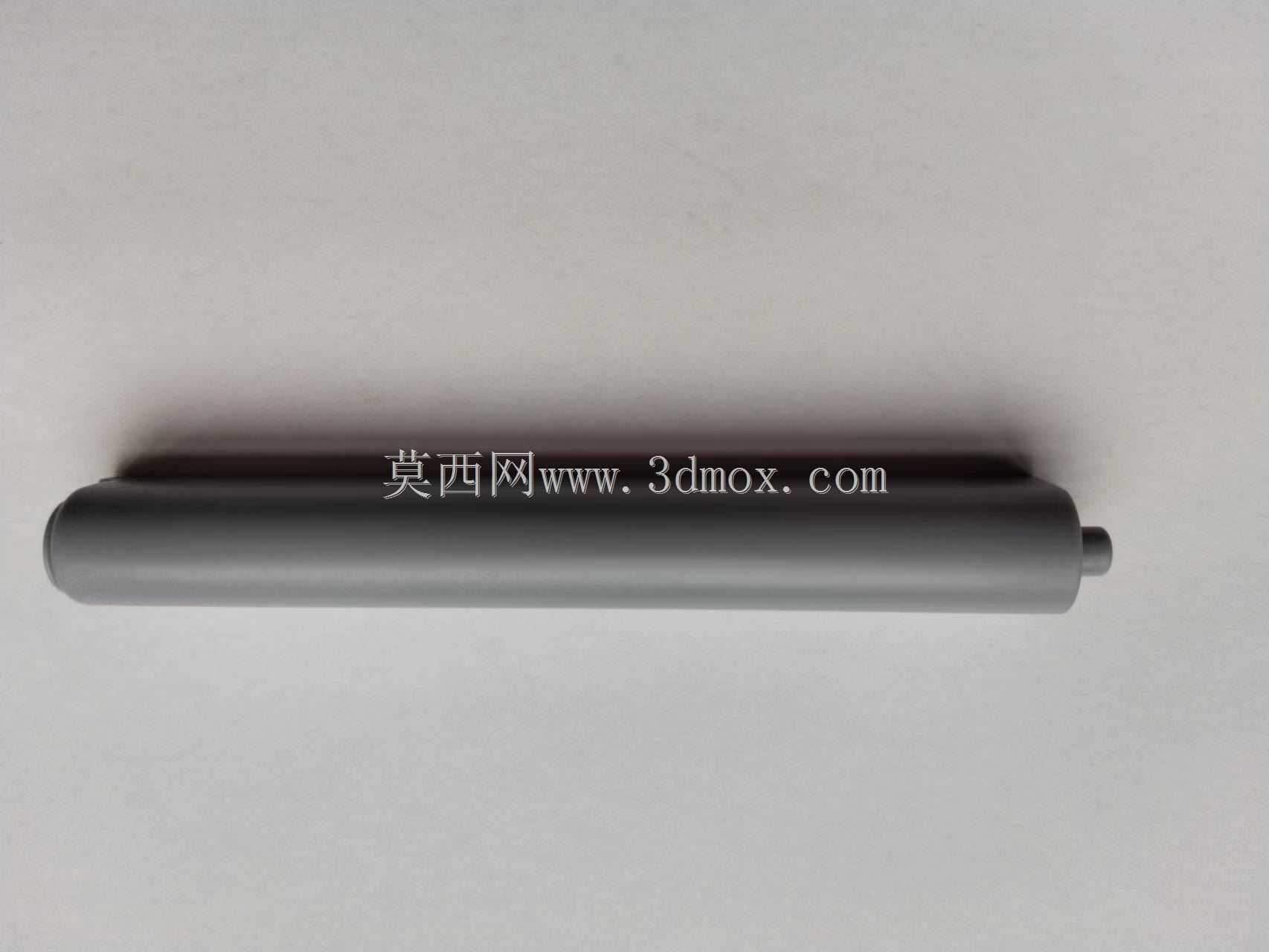

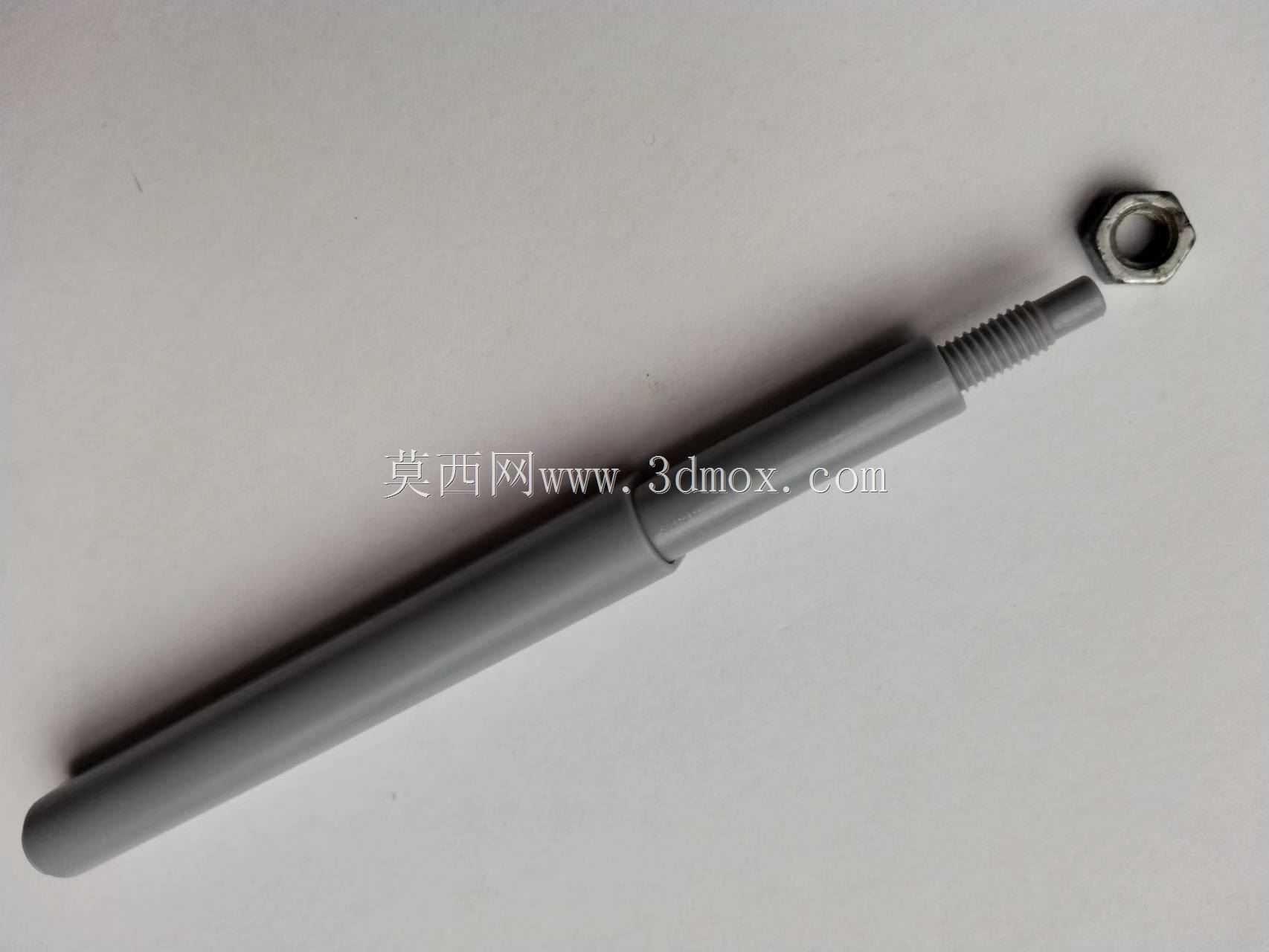

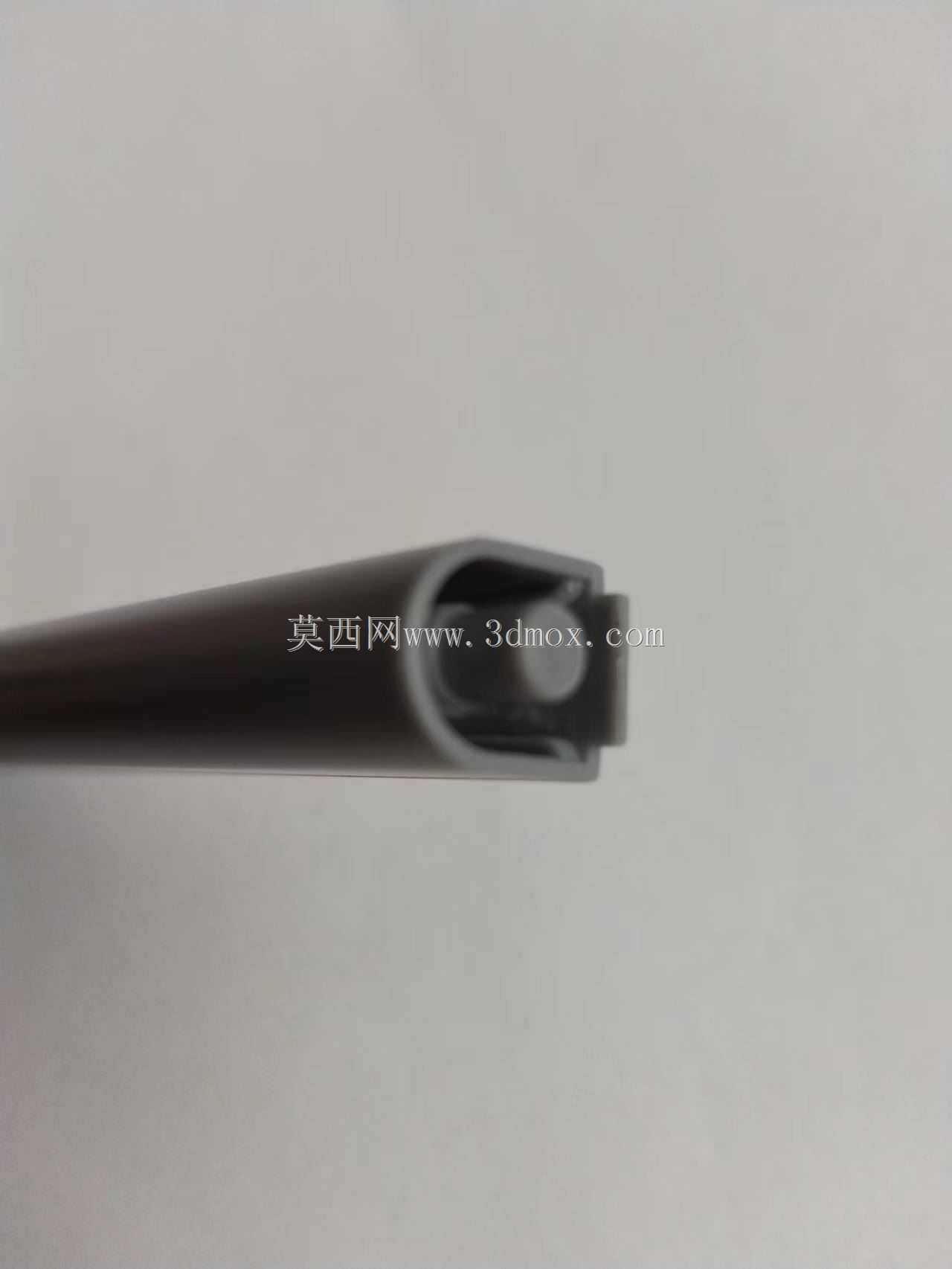

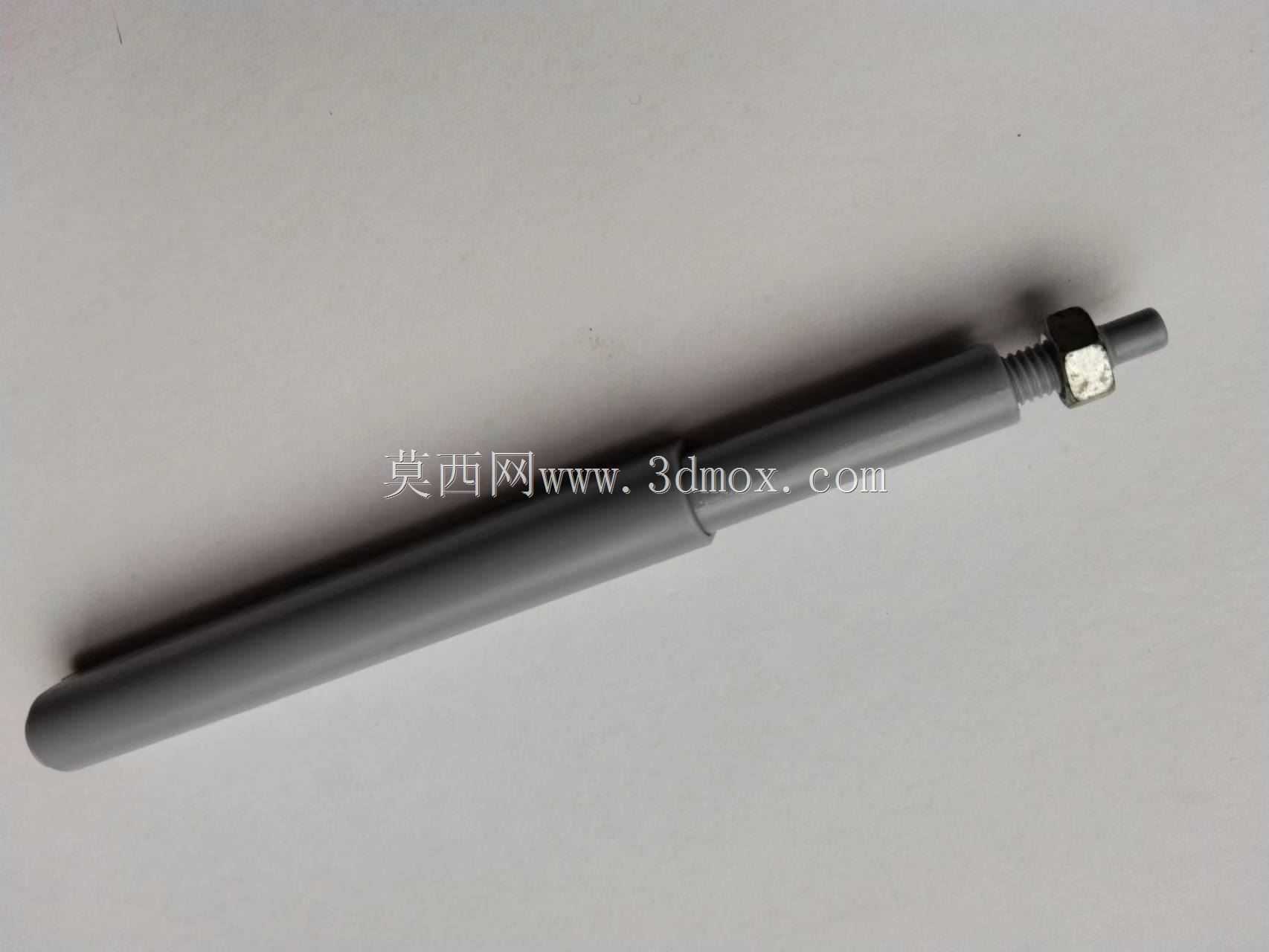

　　从结构本身来看，这套推式释放机构采用长条形笔式外形，主体为一体化注塑成型的杆状基体，一端设置外螺纹连接段，用来和外部被固定件做螺纹旋接安装，不需要额外设计法兰安装位，直接靠螺纹就能完成轴向固定，安装边界非常紧凑，整体外径控制在10mm左右，总长度不到120mm，哪怕是嵌入到狭小的笔式装置、小型手持设备内部也不会占用过多空间。杆身侧面开有斜向导向滑槽，内部集成了锁止弹片与滑动推块，不需要额外加装复位弹簧，靠推块在滑槽内的行程限位就能完成两个状态的切换：当向内推动杆体尾端时，内部推块沿斜槽滑动，带动锁止弹片收缩，完成释放动作；再次推动时，推块卡入滑槽的定位卡槽，锁止弹片弹出，完成锁止固定，整个动作行程只有8mm左右，单手拇指施力就能完成操作，不需要双手配合，操作力度控制在15N上下，既不会因为误触轻易触发解锁，也不会因为力度过大导致操作费力。

　　设计这类结构的时候，最先要考虑的是滑槽的轨迹曲线，斜槽的倾斜角度不能太大，角度过大会导致推块滑动卡滞，推动时需要的力度陡增，甚至会出现推块卡死在滑槽内无法复位的情况；角度过小又会导致锁止状态下的保持力不足，受到轻微轴向震动就会自动解锁，失去锁止的意义。这套结构的滑槽倾斜角设置在17度，刚好在滑动顺畅度和锁止保持力之间找到平衡，经过反复的行程模拟，推块在整个滑动过程中不会和槽壁出现卡涩点，锁止状态下能承受不低于50N的轴向拉力不会脱开，完全能满足小型DIY装置、日常便携锁具的受力需求。

　　在实际应用场景里，这类推式释放结构可以直接用在自制伸缩工具的锁止位，比如DIY的伸缩触控笔、便携捡拾器的长度调节锁点，不需要额外加装外置的锁扣，保持杆体外观的整体性；也可以用在小型收纳盒的暗锁结构上，从外部看不到明显的锁具部件，靠推动特定位置就能完成盒盖的解锁，外观简洁的同时还能起到一定的防误开作用；甚至在一些小型航模、创意装置的快拆结构上也能使用，靠单根杆体的推动动作就能完成部件的快速拆装，不需要额外工具，拆装效率比传统的螺丝卡扣结构高很多。

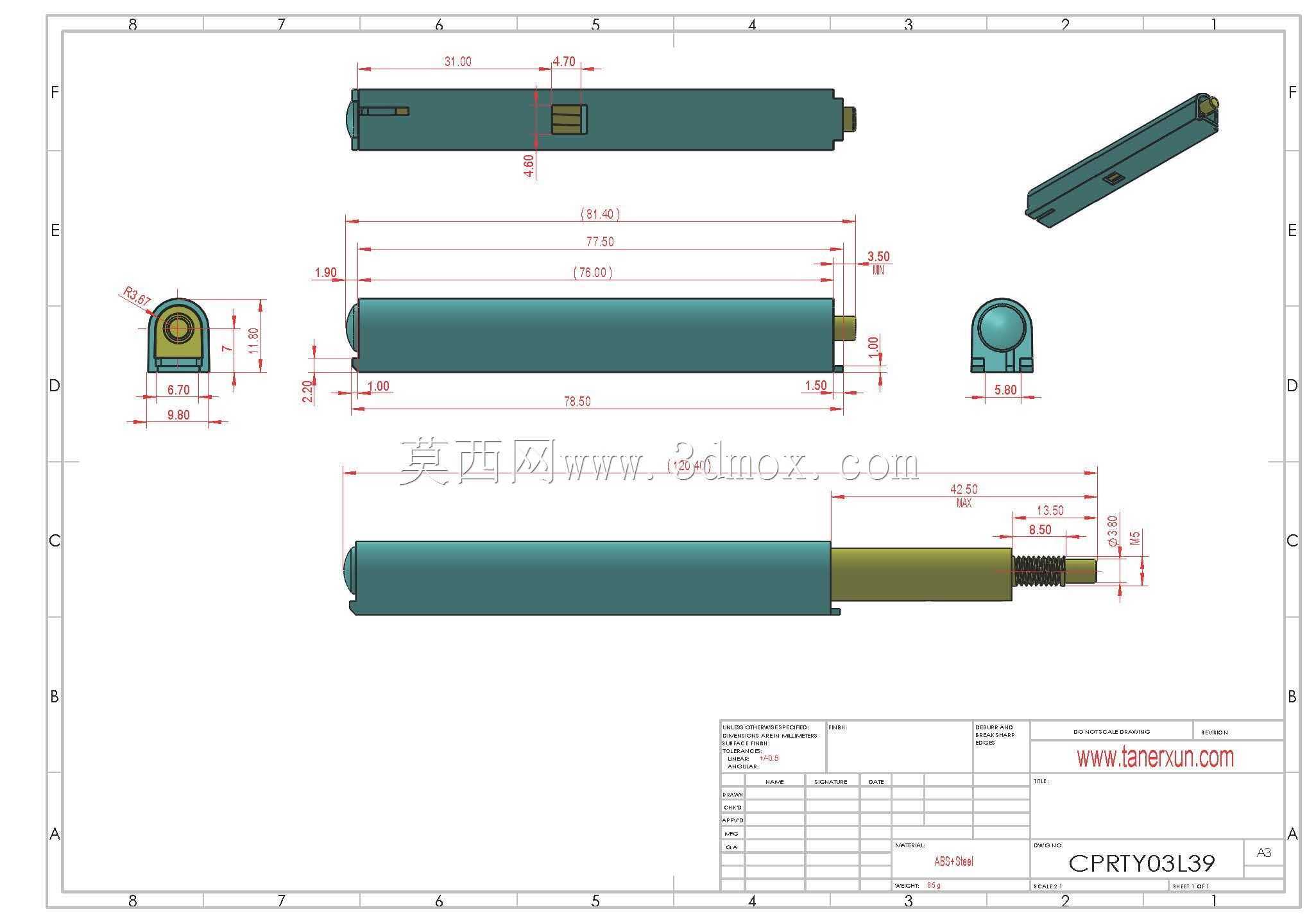

　　建模的时候要特别注意内部滑动腔的尺寸公差，推块和内腔的配合间隙要控制在0.1mm到0.15mm之间，间隙过大容易出现推块晃动、锁止对位不准的问题，间隙过小又会因为注塑件的收缩率导致装配后滑动卡滞；外螺纹段的长度设置为12mm，采用标准M6粗牙螺纹，和市面上常见的螺母、螺纹孔都能通用，不需要单独定制配套连接件，降低DIY加工的难度。杆身的外表面做了细微的磨砂纹理处理，既可以提升手持推动时的摩擦力，也能掩盖注塑成型时产生的轻微表面瑕疵，不需要后续的表面喷涂处理就能直接使用。另外，整个结构没有采用细小的分离式零件，所有部件都集成在杆体内部，装配的时候只需要将推块和弹片从尾端滑入内腔，再压入尾端堵头就能完成组装，装配工序非常简单，哪怕是小批量手工组装也不会花费太多时间，非常适合个人DIY制作或者小批量的创意产品生产使用。

　　做结构验证的时候还要考虑反复使用的磨损问题，滑槽的接触位置做了0.2mm的加厚处理，推块的接触边缘做了R0.5的圆角过渡，避免反复滑动时出现锐角切削槽壁导致碎屑卡滞的问题，按照正常使用频率计算，整套结构的循环使用寿命可以超过1万次，完全能满足日常民用、DIY场景的使用需求，不会因为短时间使用就出现结构失效、解锁卡顿的问题。
