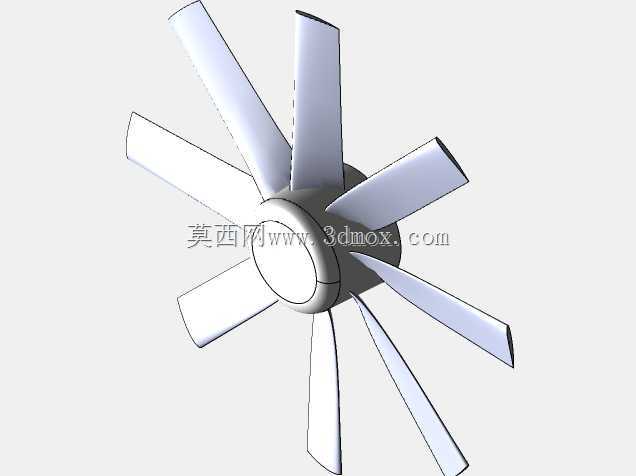

八叶结构鼓风机叶轮三维结构设计

　　在工业通风、车间换气、设备散热、物料气力输送等场景中，鼓风机的核心做功部件就是叶轮，也就是常说的风叶结构，其气动性能、结构强度直接决定整套鼓风设备的运行效率与使用寿命。这款八叶片结构的鼓风机叶轮，在设计阶段首先围绕目标工况的风压、风量参数做叶片型面的迭代，区别于常规六叶、七叶叶轮，八片等距分布的叶片可以在相同转速下输出更平稳的气流，降低叶片扫过风筒时产生的脉动噪音，尤其适配对运行噪音有要求的室内通风、精密设备散热工位。从结构设计逻辑来看，叶轮采用中心轮毂加放射状叶片的一体化布局，轮毂部分做了等直径的圆柱安装位，中心预留与电机输出轴配合的轴孔安装边界，安装时可以通过键连接或者顶丝锁紧的方式与驱动轴固定，轮毂的轴向尺寸经过匹配校核，

　　既保证与电机轴的配合长度足够传递扭矩，又不会因为轴向伸出过长增加悬臂负载，影响电机轴承的使用寿命。叶片的型面采用带安装倾角的直板叶型，相比复杂的扭曲翼型叶片，这种叶型的加工难度更低，在常规的冲压、注塑或者3D打印加工场景下都能实现较高的成型精度，同时叶片的倾斜角度经过气动计算，在旋转过程中可以有效切割空气形成定向的轴向气流，叶片根部与轮毂衔接的位置做了圆弧过渡处理，避免应力集中，在高转速运行工况下可以降低根部断裂的风险，每一片叶片的外形尺寸、重量偏差都控制在极小的范围内，保证叶轮整体的动平衡性能，减少高速旋转时的振动传递。从安装边界来看，叶轮的整体外径适配常规中小型鼓风机的风筒内径，安装后叶片外缘与风筒内壁保留均匀的安全间隙，

　　既不会因为间隙过大造成气流回流损失风压，也不会因为间隙过小在运行中出现擦碰故障。在实际应用中，这类八叶鼓风机叶轮可以适配厂房通风换气的轴流风机、电子设备机柜的散热风机、小型气力输送系统的供风单元，也可以用于农业烘干设备的风路循环部件。设计过程中针对叶片的刚度做了校核，在额定转速下叶片的形变量控制在允许范围内，不会因为长时间运行出现叶片变形扫膛的问题，叶片的厚度根据材质不同做了对应匹配，如果采用金属板材冲压制作，叶片厚度可以控制在1-2mm区间保证足够刚度，如果采用工程塑料注塑制作，厚度可以适当调整保证注塑成型的工艺性，避免出现缩痕、缺料等成型缺陷。叶轮的整体动平衡等级按照工业风机的通用标准设计，

　　在完成加工后可以通过动平衡校正进一步降低运行振动，适配不同转速的驱动电机。不同于前倾或者后倾的离心风机叶轮，这款轴流结构的八叶风叶气流方向与电机轴平行，安装时不需要配套复杂的涡壳结构，直接安装在风筒内部即可完成气流输送，整体结构简单可靠，维护成本低，在常规的通风散热场景下可以长期稳定运行。设计时还考虑了不同工况的适配性，叶片的安装角度可以根据实际需要的风压风量参数做小范围调整，在电机功率允许的范围内，增大叶片安装角可以提升输出风量，减小安装角则可以降低运行负载，适配不同阻力的风路系统。轮毂的端面做了平整处理，安装时可以紧贴电机的安装法兰面，保证装配的同轴度，避免因为安装倾斜造成叶轮旋转时的偏摆。
