蜂窝式六角缓冲橡胶垫结构设计

　　这类六角形橡胶垫在交流稳压设备、小型变压器、电源柜和工业电控箱里比较常见，核心作用不是承担主结构载荷，而是在金属壳体与内部铁芯、绕组或安装底板之间形成一层可控的弹性隔离面。现场使用时，设备运行产生的微振动会通过铁芯叠片、紧固件和机箱逐级传递，若底部或侧边直接采用刚性接触，长期运行后容易出现螺栓松动、面板异响、接线端子疲劳以及相邻设备共振放大等问题。橡胶垫通过连续蜂窝孔格承担压缩变形，把局部集中载荷分散到较大面积上，同时利用橡胶材料的内耗吸收振动能量，使设备在桌面、机柜支架或成套电气平台上的运行状态更平稳。

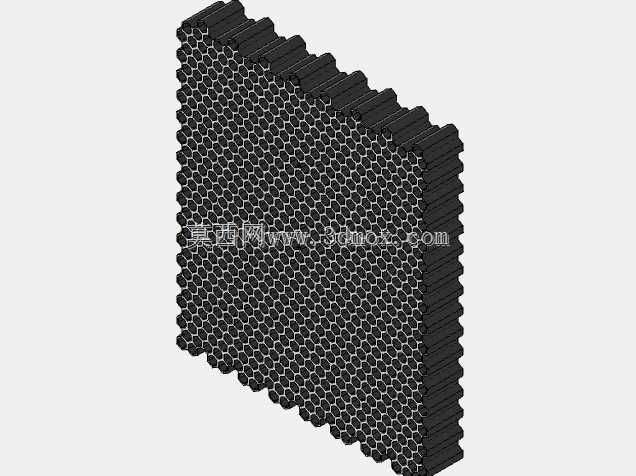

　　从结构形式看，垫体采用规则六角孔阵列，孔格沿平面方向连续排布，边缘形成带一定厚度的封闭边框，侧面可见孔壁逐层堆叠后的波纹轮廓。六角孔相比圆孔或方孔，在相同开孔率下具有更均匀的壁面分布，相邻孔格共用侧壁，材料利用效率更高；受压时各孔壁能够以近似屈曲的方式协同变形，不会像独立圆孔那样在孔间窄桥位置过早出现应力集中。垫体整体接近薄板状，适合铺设在变压器底座、稳压模块下方或电控元件与安装板之间，厚度方向即为主要压缩方向，平面尺寸则根据支撑面边界裁切或匹配对应安装区域。

　　建模时需要先确定垫体的外包络长宽、有效厚度、六角孔对边尺寸、孔壁厚度以及边缘封边宽度。六角阵列不能只在平面上画出孔形后简单拉伸，因为真实橡胶垫的孔格是贯通结构，侧壁在厚度方向连续，边缘还要保留实体边框，避免蜂窝孔外露导致撕裂或承载不均。较稳妥的做法是先建立单片六角胞元的中心距与壁厚关系，再按矩形区域阵列，裁切超出边界的孔格，并在四周补出等宽实体边；随后通过拉伸、布尔切除或多实体组合形成贯通蜂窝，最后对边角和孔口进行细小圆角处理。圆角虽小，却能明显改善橡胶件在反复压缩时的裂口风险，也让模型更接近模具成型后的实际状态。

　　设计思路上，不能单纯追求孔格越密越好。孔格过小、孔壁过厚，垫体刚度会接近实心橡胶板，缓冲和吸振效果下降；孔格过大、壁面过薄，则在变压器自重或紧固件预紧力下可能产生过度塌陷，甚至失去安装高度。工程上通常要结合设备重量、支撑点数量、允许压缩率和橡胶硬度综合判断。垫体在额定载荷下应保持线性或弱非线性压缩，孔壁发生稳定弹性屈曲，而不是局部压并；卸载后能够恢复原始厚度，不产生明显永久变形。对于发热较明显的稳压或变压设备，还需考虑橡胶材料的工作温度范围，避免垫体长期处于高温区域而过早老化。

　　安装边界方面，该垫件一般放置在刚性支撑面与设备底座之间，可整片使用，也可按支脚位置裁成若干小块。若采用螺栓穿过垫体固定，应在对应位置预留或现场加工通孔，并配合平垫圈扩大压紧面积，防止螺栓预紧时把蜂窝孔壁局部剪坏。若垫体仅作为底部隔振层而不穿孔，则要控制设备底座与垫面的摩擦和定位，必要时在边框区域设置定位凸台或限位槽。垫体侧面的蜂窝开口不应被强行压入尖角结构中，周边也应留出轻微膨胀间隙，因为橡胶受压缩时会在横向产生一定体积补偿，边框和孔壁都会发生微小形变。

　　在成套设备里，这种垫件还能兼顾降噪和绝缘隔离。铁芯电磁振动、风扇转动或柜体轻微嗡鸣传递到橡胶蜂窝结构后，部分能量在孔壁弯曲和橡胶分子内摩擦中耗散；垫面与金属板之间的软接触也能减少金属撞击声。对于需要通过安规距离或避免底座直接导通的场景，橡胶材料本身还可提供辅助绝缘，但不能把它当作唯一绝缘件，设计时仍应满足电气间隙和爬电距离要求。

　　三维模型检查阶段，应重点确认蜂窝孔是否完全贯通、阵列间距是否一致、裁切边缘是否存在零厚度面、封边区域是否连续，以及压缩方向上的外形尺寸是否符合安装空间。用于装配时，可以把垫体作为弹性零件放入设备底座与安装板之间，在静态干涉检查中保留适当压缩量；若进行后续有限元分析，则可围绕橡胶超弹性材料参数、孔格屈曲形态和边框应力分布展开，评估不同硬度、壁厚和开孔率下的刚度曲线。这样得到的结构不仅外观规整，也能在实际电气设备中起到稳定支撑、缓冲隔振和降低运行噪声的作用。
