通孔铝电解电容器参数化三维结构

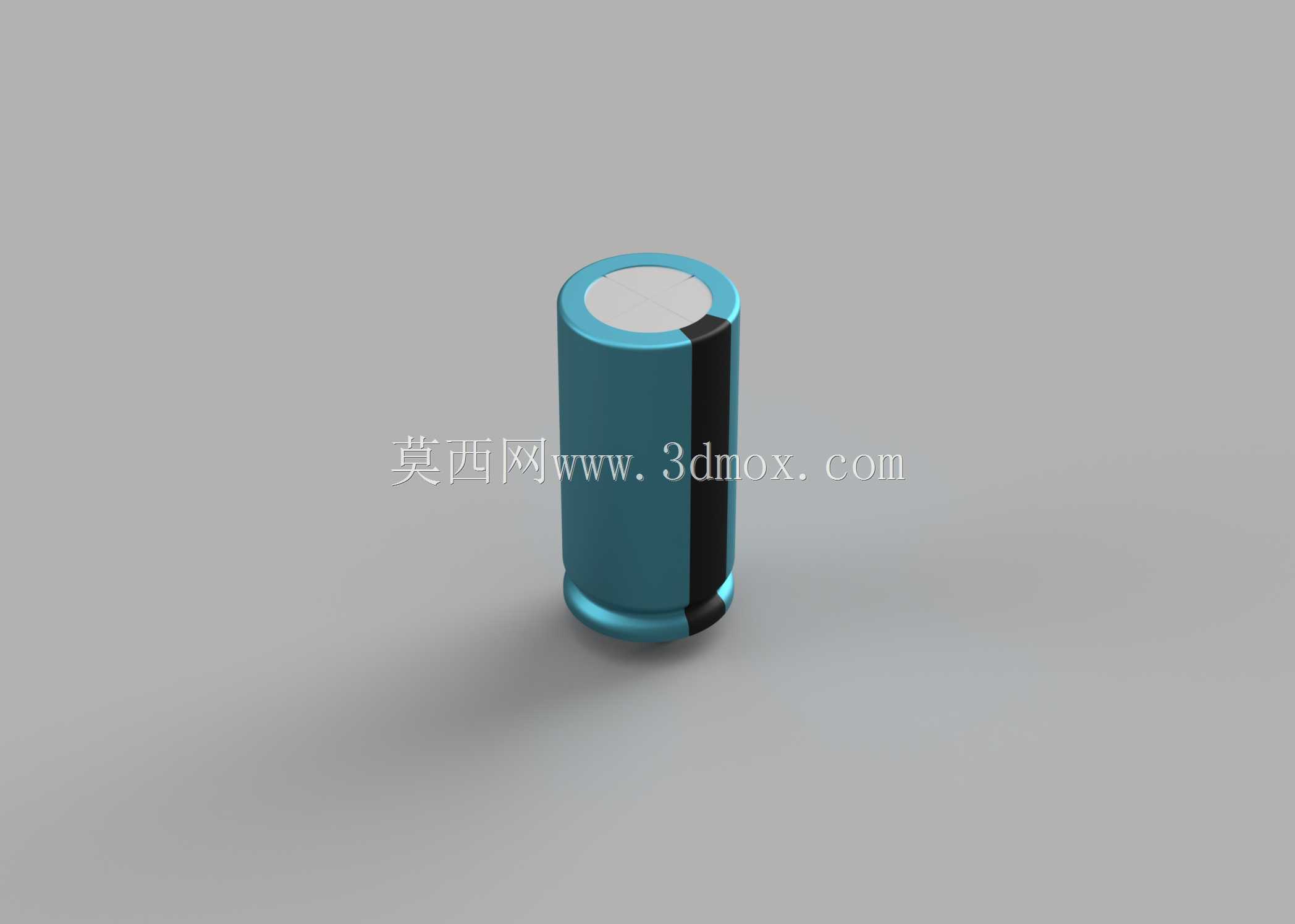

在消费电子、工业控制板卡、电源模块的PCB布局环节，直插式通孔电解电容是板级结构设计里绕不开的被动元件，这类电容承担着电源输入滤波、输出纹波抑制、大电流瞬态响应补偿的核心作用，不少刚接触板级结构建模的工程师，常因忽略电容本体的安装边界、引脚节距公差，导致后期PCB打样后出现元件干涉、引脚无法顺利过波峰焊的问题，这个参数化结构刚好能解决这类选型建模的痛点。做这个参数化结构的时候，没有直接用固定尺寸的拉伸建模，而是把日常选型里最常调整的几个尺寸做了参数关联：首先是电容本体的外径，覆盖了常用小容量到大容量直插电解的直径区间，从几毫米的信号滤波小电容到十几毫米的电源主滤波电容都能通过参数调整生成；其次是本体高度，这个参数直接决定了板卡装配后的整机内部净高，做紧凑型设备比如适配器、小型工控模块的时候，高度参数的调整能直接匹配外壳内部的空间余量，不用反复重新建模。引脚部分的参数也做了全关联，包括引脚的节距，这个尺寸必须和PCB封装的焊盘孔位严格对应，参数调整时能同步保证两个引脚的中心距符合行业通用的引脚规范，不会出现引脚错位插不进板的问题；另外引脚的线径、引脚伸出本体的长度也做了可调整设置，引脚线径匹配不同电流等级的载流需求，引脚长度则能适配不同板厚的波峰焊、手工焊工艺需求，剪脚余量也能通过参数直接控制。外形上还原了直插电解电容的典型结构，蓝绿色的塑封外壳、顶部的防爆压痕、侧面的负极标识黑条都做了结构还原，不是单纯的圆柱拉伸，这些细节在做整机装配干涉检查的时候很有用——比如侧面的负极标识条如果和周边的接插件、散热片距离过近，在高密度布板的时候很容易被忽略，带完整细节的模型能提前排查这类装配风险。实际应用里，不管是做开关电源的板级布局、工控驱动板的元件排布，还是做教学用的电子元件三维素材库，这个参数化结构都能快速调整到对应选型的尺寸，不用每次拿到厂家规格书都重新从零画圆柱、画引脚，能省不少重复建模的时间。建模时也考虑了安装边界的预留，本体外径参数调整时，会同步保留电容和周边元件的安全间距参考，比如高压场景下电容和周边走线、元件的电气间隙要求，能在结构布局阶段就同步兼顾电气设计的规范，避免后期结构和电气设计反复迭代修改。
