竖屏副屏加装可调悬臂支撑结构

项目分类:通用机械零部件 发布时间:2024-06-20 ID:756444
  • 竖屏副屏加装可调悬臂支撑结构
  • 竖屏副屏加装可调悬臂支撑结构
  • 竖屏副屏加装可调悬臂支撑结构
  • 竖屏副屏加装可调悬臂支撑结构
  • 竖屏副屏加装可调悬臂支撑结构
  • 竖屏副屏加装可调悬臂支撑结构
  • 竖屏副屏加装可调悬臂支撑结构

  桌面工位在多任务并行时,单块横置显示器往往要同时铺开代码窗口、通讯面板、参数监控页与文档参考页,窗口频繁切换会打断操作节奏,很多工程绘图、剪辑调色、后台运维与数据监控场景,会在主显示器旁加装一块竖向旋转的副屏,专门放置长页面、时间轴或实时状态列表。常规原厂底座只能支撑单台原配显示器,额外加装屏幕时要么占用大量桌面面积,要么支架俯仰角度无法适配竖屏安装,这套支撑结构就是针对双屏工位改造给出的轻量化加装方案。

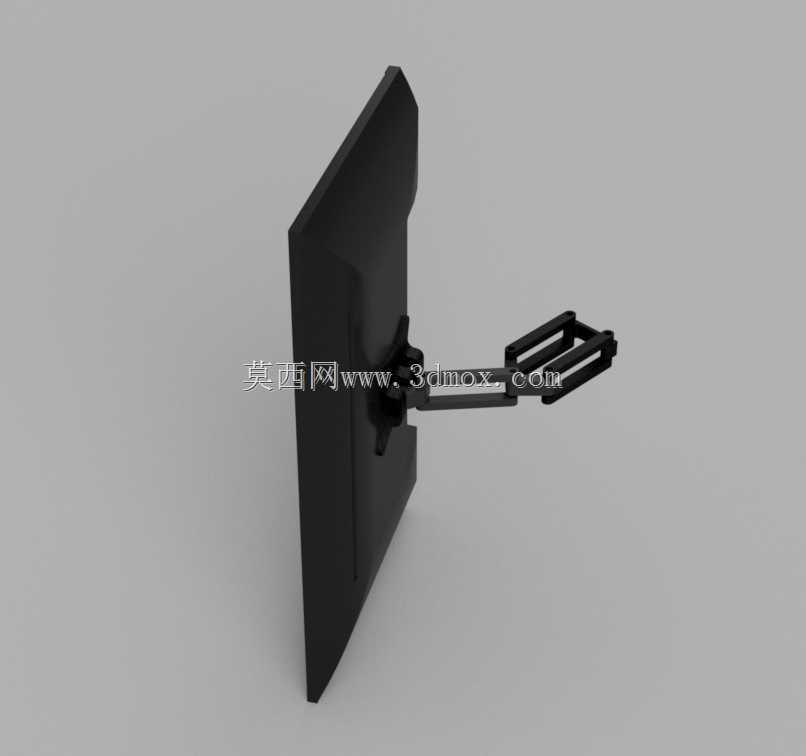

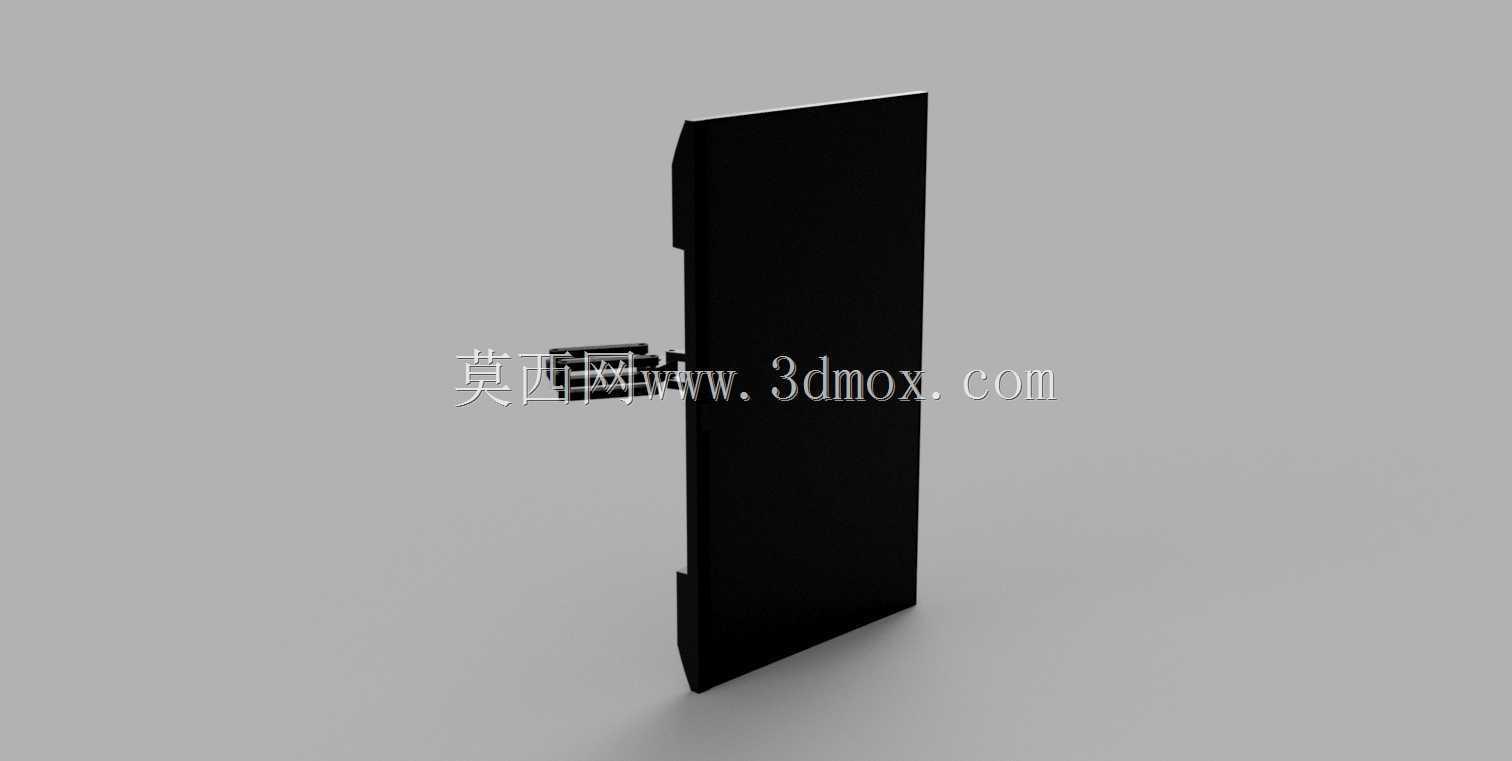

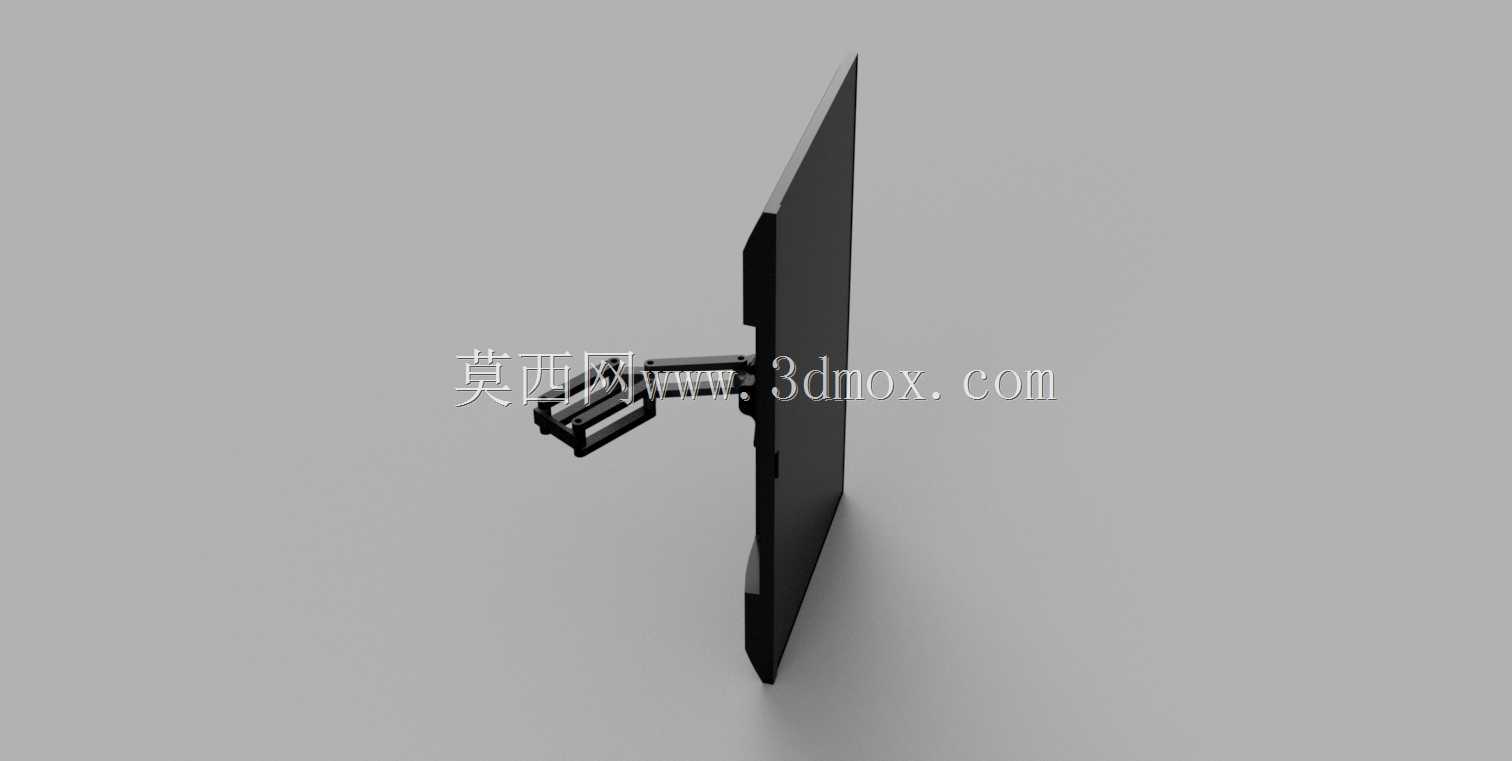

  整套结构没有采用市售成品支架的压铸铝厚重臂体,而是以可自行加工的分体式零件组成,所有受力件都预留了标准紧固件安装位,不需要定制特殊连接件,加工门槛低,小批量试制也能快速凑齐备件。结构从桌面固定端到屏幕挂载端分为三段:底部夹持座、中间延伸臂、屏幕转接背板。夹持座预留了夹装桌板的开口,能卡在常规厚度的办公桌面边缘,不需要在台面打孔,也不会破坏现有工位布局;中间臂体采用镂空构型,在保证抗弯截面模量的前提下削减了多余材料,自重更低,调整屏幕位置时不会因为臂体过重出现低头下坠。

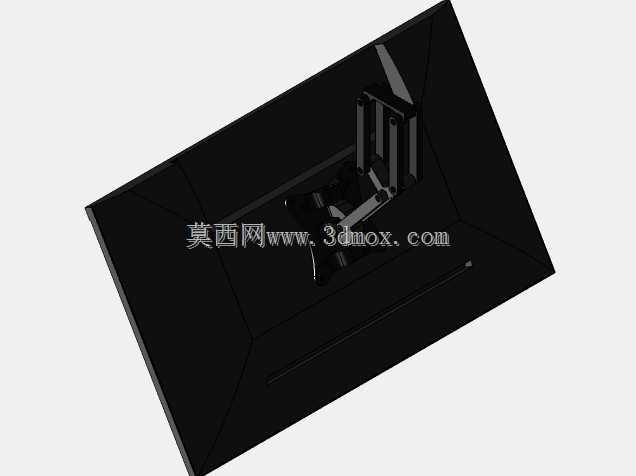

  屏幕转接端的孔位按照通用显示器背部VESA安装孔距布局,适配对应尺寸的常规液晶显示器,背板和臂体之间设置了旋转关节,屏幕可以在横向与竖向姿态之间切换,锁紧后能够保持固定角度,不会因为日常触碰屏幕发生偏移。关节处的锁紧力矩可以通过紧固件调节,偏好顺滑调整的工位可以降低锁紧力,需要长期固定竖屏姿态的场景则可以加大锁紧张力,避免屏幕承重后缓慢变位。

  零件之间的连接全部采用M8标准螺钉,孔位配合间隙按照普通机加工与手工装配的公差预留,即便是采用FDM工艺打印非金属零件,也能顺利完成装配,不会因为打印收缩导致孔位错位。臂体的受力路径经过简化:屏幕的偏置弯矩通过转接背板传递到臂身,再沿臂体传导至桌面夹持端,每一节连接点都避开了应力集中的锐角转折,转角位置做了加厚过渡,长期承受屏幕静载时不容易出现蠕变断裂。

  安装边界方面,整套臂体从桌沿向外伸出的长度控制在桌面常规可用范围内,不会遮挡主显示器的操作空间,竖屏安装后屏幕下缘距离桌面留有足够余量,键盘、鼠标与手绘板可以正常放在屏幕下方,不会和支架发生干涉。夹持座的开口宽度覆盖多数办公工位的板材厚度,实木桌、密度板工位台与金属框架桌都能固定,夹持接触面预留了压紧余量,锁紧后不会在桌面上滑动。

  实际使用中,副屏竖向放置后,长网页、聊天列表、代码调试栏可以完整铺满纵向视野,主横屏则留给三维建模视图、绘图画布或视频时间轴,两块屏幕的视线夹角处于人眼正常转动范围内,不需要频繁扭转颈椎。和落地式支架相比,这套悬臂结构完全不占用桌下腿部空间,工位下方的主机、线材与脚踏开关都能自由布置;和多屏原厂底座相比,它的适配范围不受显示器品牌限制,同规格孔距的屏幕都可以替换挂载。

  建模过程中,每一个零件的装配关系都按照实际装配顺序搭建,螺钉穿过的通孔、沉头位置、关节配合面都单独做了细节还原,在三维环境中可以直接模拟屏幕旋转、臂体摆动的极限位置,提前核对屏幕和墙面、主显示器之间的干涉距离,试制前就能确认调整行程是否满足工位需求。对于需要自行改造多屏工位的使用者,既可以直接加工对应零件完成组装,也能在现有结构基础上修改臂长、夹持宽度,适配更厚的桌板或者更大尺寸的显示设备。
