冷冲压零件级进冲压模具结构

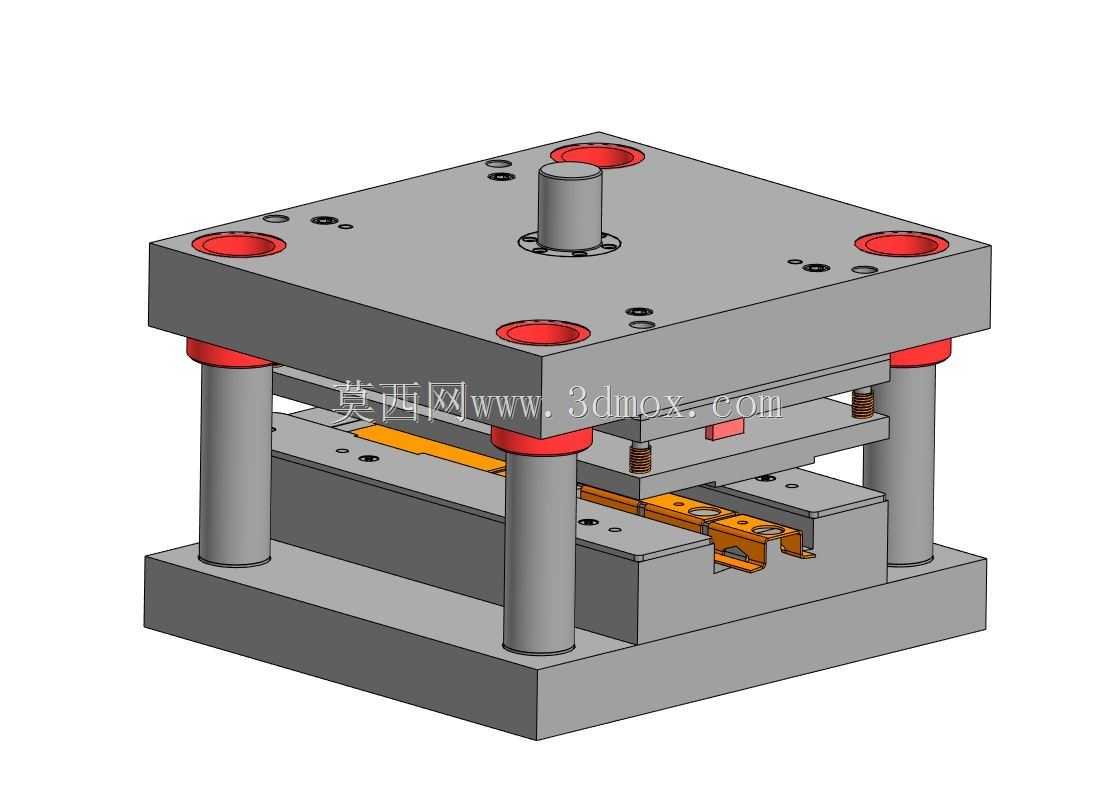

　　这套冷冲压模具面向薄板零件的连续冲压工序，整体采用四柱导柱模架布局，适用于压力机上完成条料送进、定位、冲裁与成形等作业。模具上下模座之间布置四根导向立柱，配合导套保证合模过程中凸、凹模的对中精度；红色缓冲与限位元件分布在模架四角，用于控制闭合高度、吸收冲击并在回程时提供稳定的弹性复位。

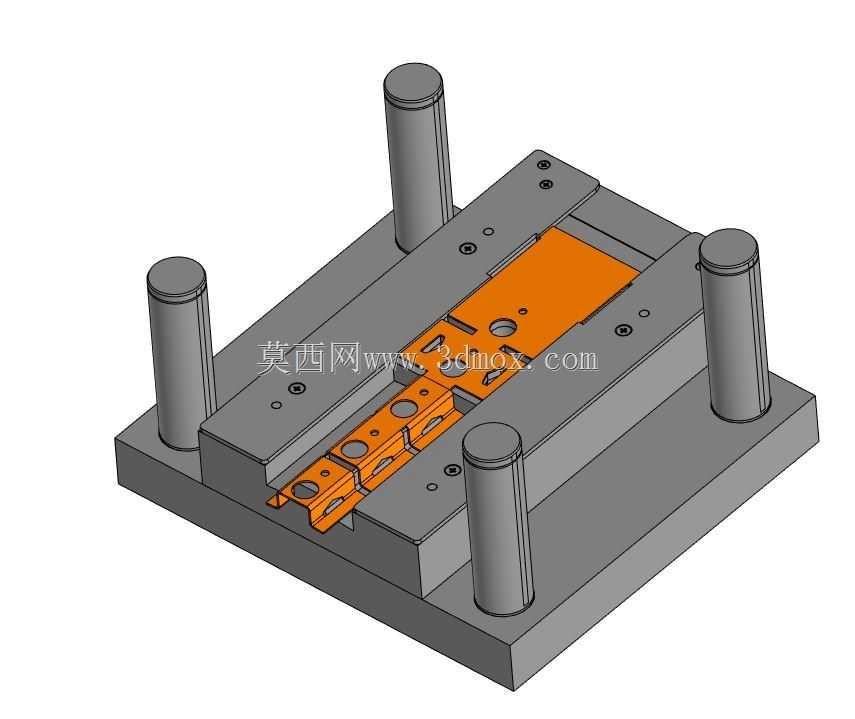

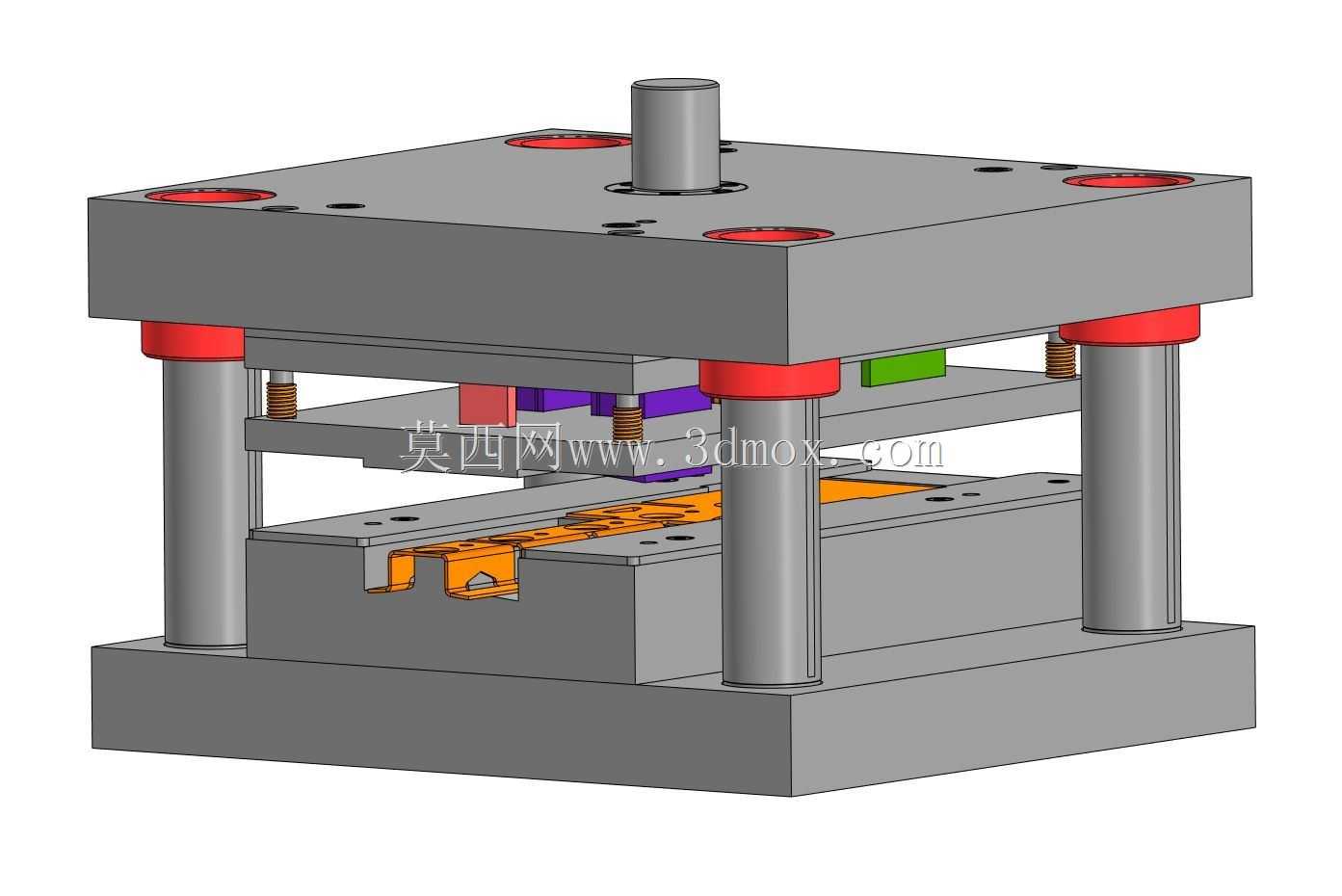

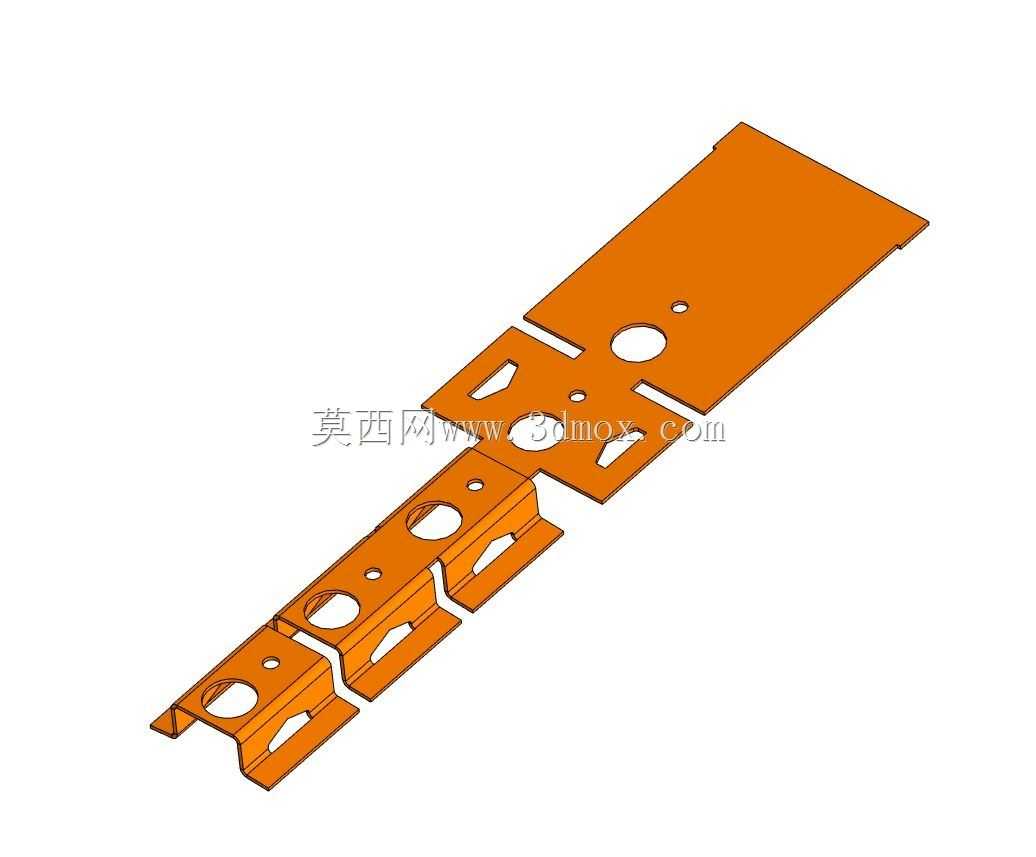

　　从实际产线布置看，该类模具通常安装在开式或闭式压力机工作台面上，上模座通过模柄与滑块连接，下模座固定于工作台，条料沿送料方向进入工作区。模具内部可以看到黄色送料导向条、定位块以及多组工位元件，材料在逐步送进过程中依次完成冲孔、切口、弯曲或落料等动作。导柱不仅承担合模导向，也能抑制偏载造成的侧向错位，这对多工位连续模尤其关键，因为任一工位的凸凹模间隙偏差都会直接反映在零件尺寸和毛刺状态上。

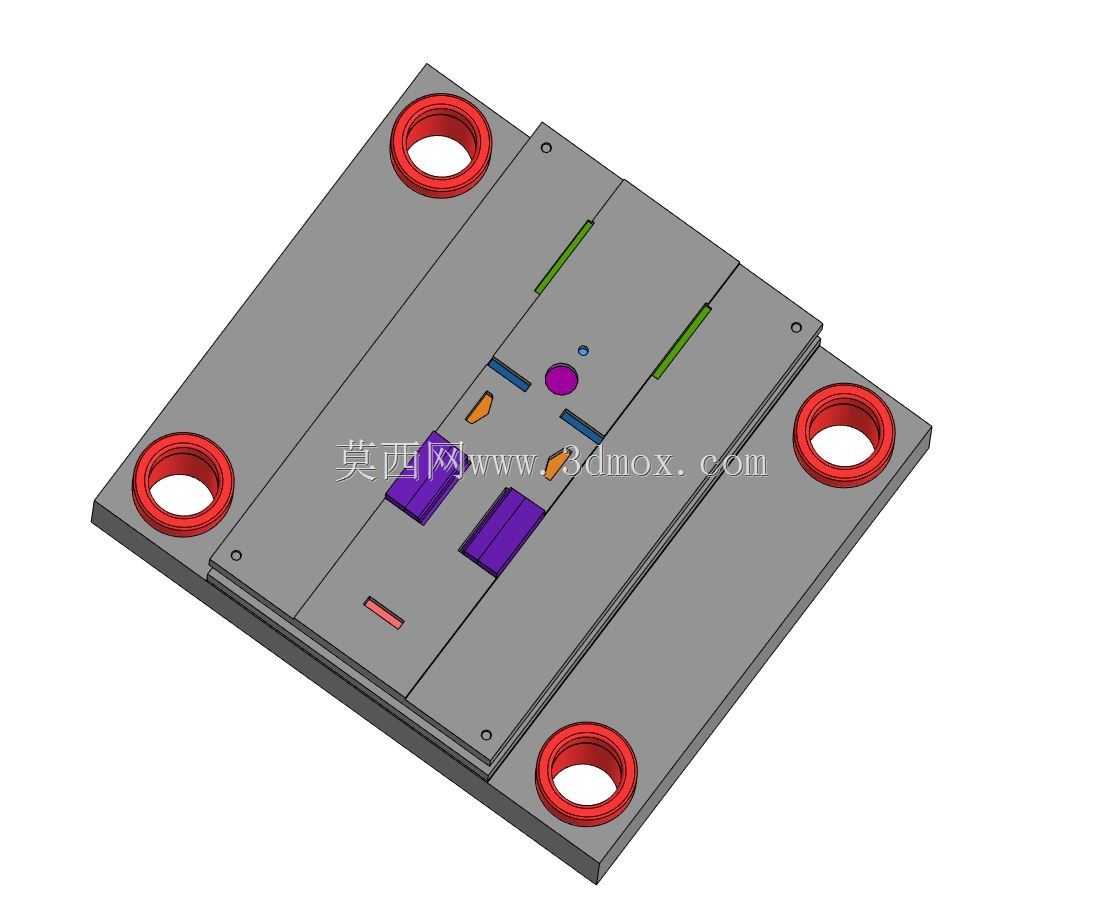

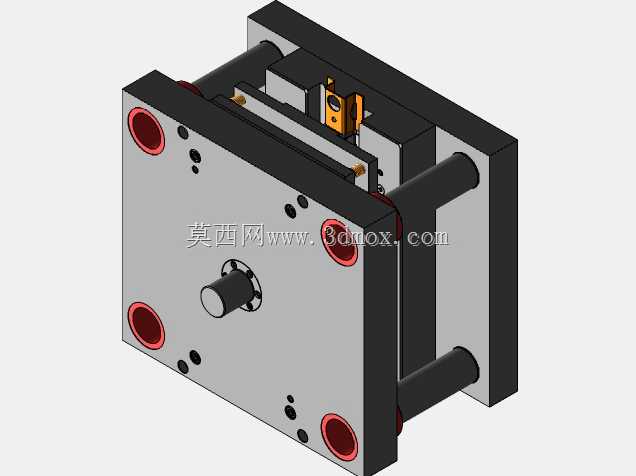

　　结构设计上，模座采用厚实板件以保证刚性，四角安装孔与压力机工作台的T型槽或压板位置对应，安装时需确认闭合高度、滑块行程以及模具开启后的取件空间。上模中央设置模柄，用于传递滑块压力；工作区周边布置卸料板、弹性元件和挡料机构，使板料在冲压前被可靠压紧，冲切后又能顺利脱离凸模。下模部分设置凹模镶件、废料排出通道和成品导向空间，便于连续生产中维持工位清洁。

　　建模时需要重点还原模架闭合关系与运动边界：导柱、导套应保持同轴，凸模进入凹模的深度要与料厚和工序性质匹配；弹性元件的压缩量不能超出允许行程，否则会造成卸料板卡死或零件过压。送料导轨的宽度略大于条料宽度，既能引导材料前进，又要避免卡滞；定位销和挡块的位置决定步距精度，需与冲压件展开尺寸、搭边值以及料厚公差统一考虑。

　　在维护层面，这种模具的优势在于结构直观、导向稳定、工位扩展方便。更换凸凹模镶件后，可通过导柱快速恢复上下模相对位置；四角弹性元件便于检查疲劳和预压状态。对于结构设计人员，模型可用于校核压力机闭合高度、安装孔距、送料高度和模具开启空间；对于加工与装配人员，则可据此理解刃口、卸料、导向和定位之间的配合关系。整体结构强调刚性、导向精度与连续送料可靠性，适合薄板冷冲压零件的批量生产场景。
