小型三叶片水平轴风力涡轮机结构

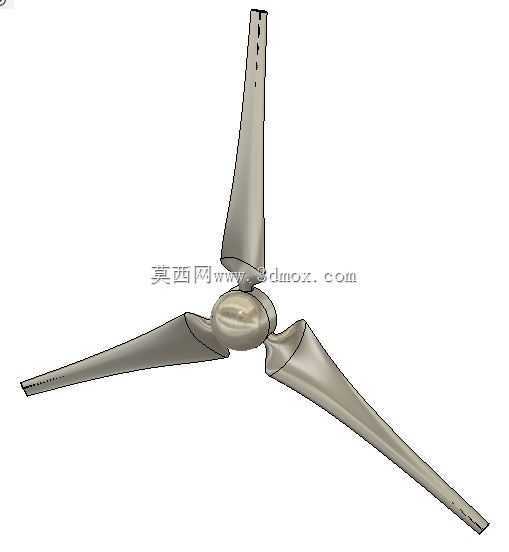

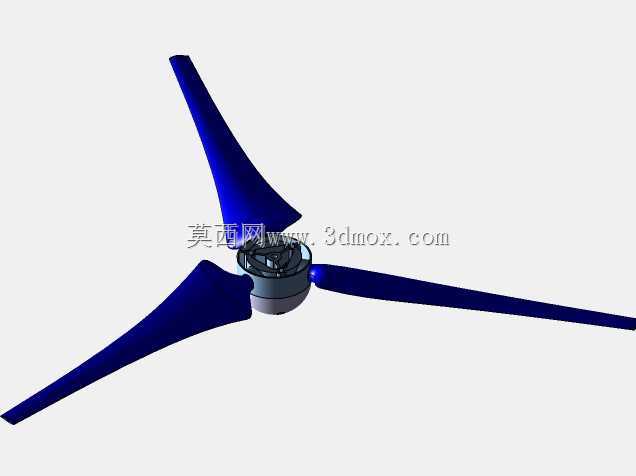

　　该三维结构呈现的是一套小型水平轴风力涡轮机的风轮总成，整体由三片细长叶片、中央轮毂以及叶片与轮毂之间的过渡连接段组成，风轮扫掠直径控制在950mm量级，属于微型风能捕获装置的典型尺度。这类尺寸的风轮并不面向大型风场并网发电，而更多用于分布式小型供电、教学演示、风光互补监测站点、牧区或海岛离网照明、庭院科普装置以及低速风能实验平台。在实际布置中，950mm的扫掠直径对安装空间比较友好，单台设备的塔顶横向占用范围不足1m，配合立杆或小型塔架后，可在屋顶、园区、道路监测杆、船舶甲板辅助供电位等空间受限场景中使用；安装时需要预留叶片旋转安全边界，尤其要避免叶尖与支架、护栏、建筑物边缘发生干涉，同时还要考虑迎风偏航时风轮围绕立轴转动所形成的圆柱形空间。

　　从结构功能上看，三片叶片围绕轮毂近似120°均布，这种三叶片方案在微型风机中较为常见。相比两叶片结构，三叶片风轮在旋转过程中质量分布更均衡，气动载荷周期性波动较小，运行视觉上也更稳定；相比更多叶片方案，它在材料消耗、转动惯量、启动风速和制造成本之间取得平衡。叶片采用细长翼型布局，沿展向从根部较大的承力截面逐渐过渡到叶尖较薄的气动外形，弦长和扭转角随半径变化，以适应不同线速度下的来流条件。根部区域需要承担弯矩、扭矩和离心载荷，因此模型中叶片与轮毂连接处保留了较宽的过渡曲面，既有利于应力扩散，也能避免尖锐交接造成的局部应力集中。

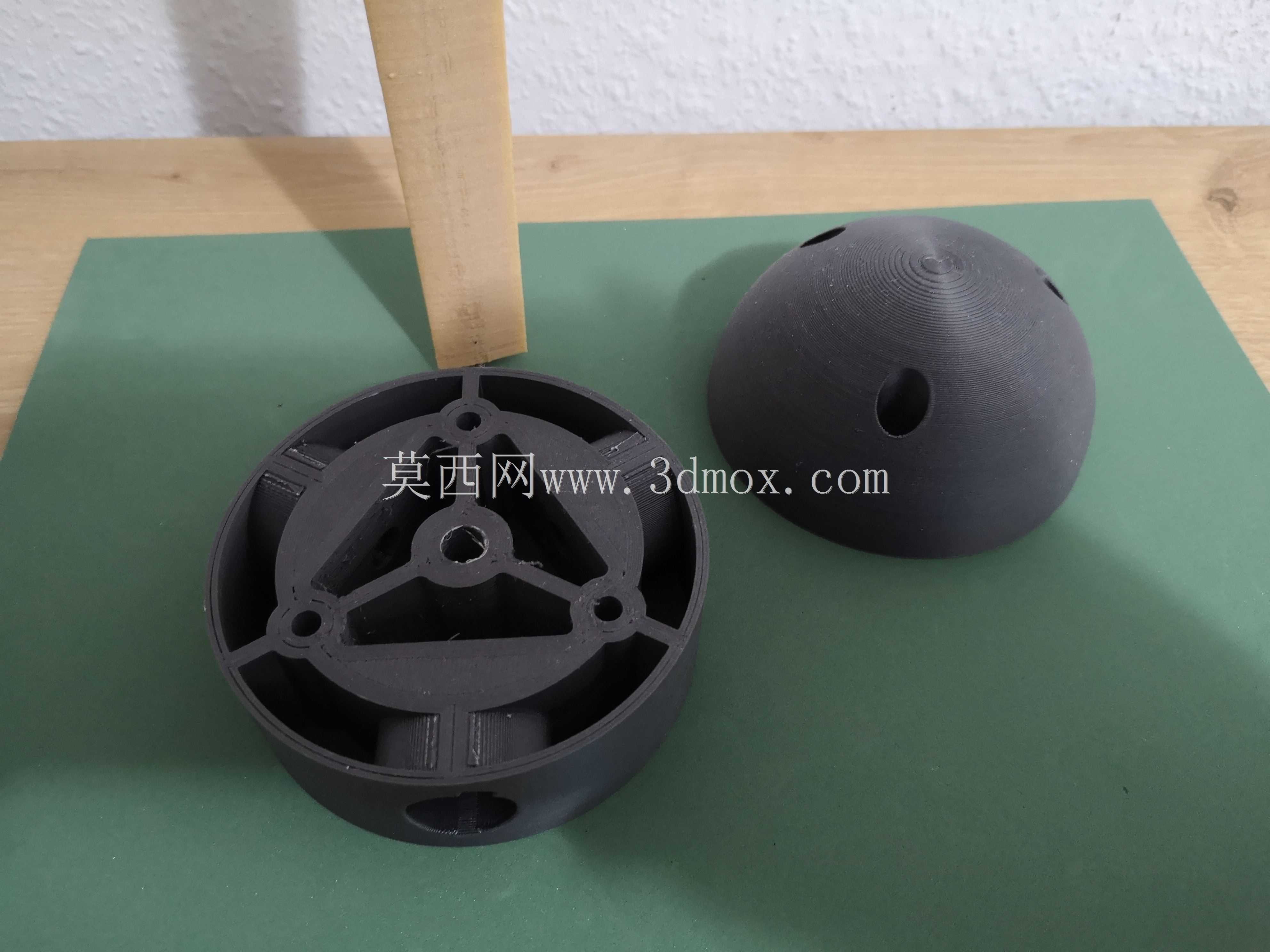

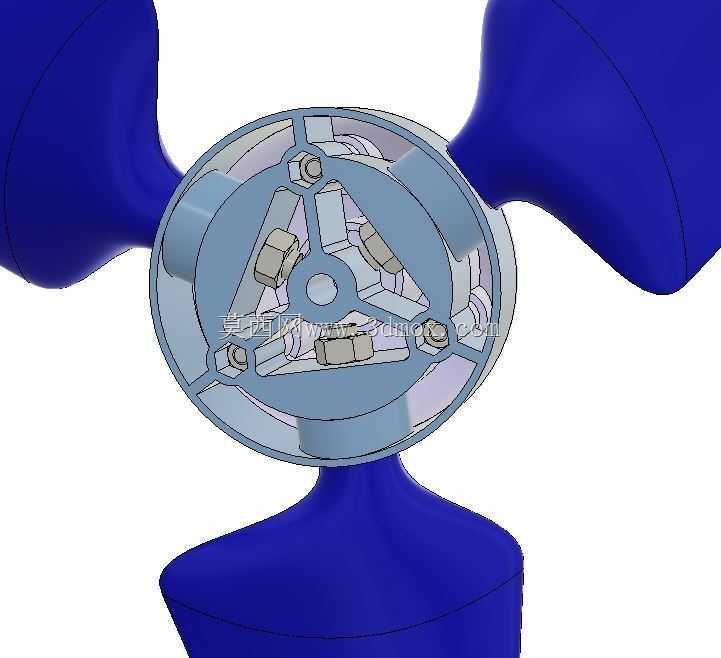

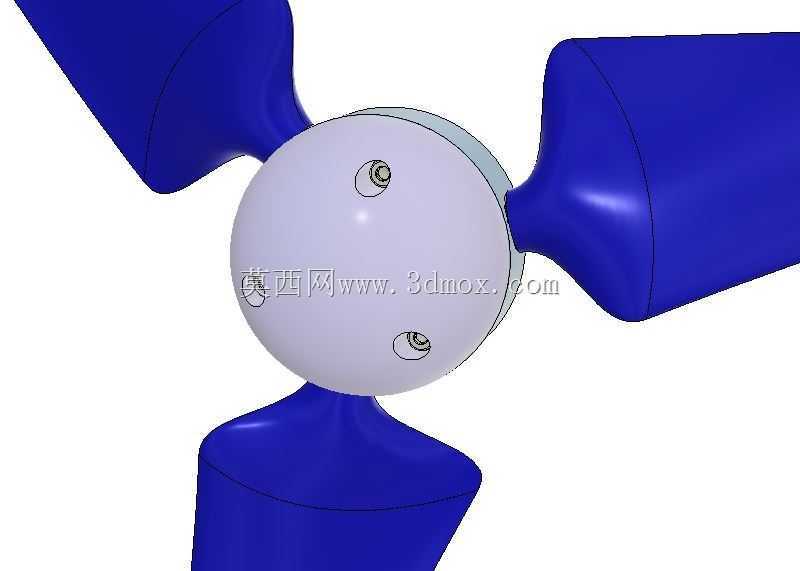

　　轮毂位于风轮中心，外形为圆润的回转体，承担叶片定位、载荷汇集和与主轴连接的作用。其曲面设计并非单纯追求外观，而是为了让叶片根部载荷以较连续的方式传入中心轴系。实际工程中，轮毂内部通常需要预留主轴安装孔、锁紧件、键或法兰连接空间；若用于可制造样机，还需根据材料工艺决定是否采用分体式轮毂、嵌入式叶片座或金属加强嵌件。三维建模时，轮毂与叶片的配合基准必须统一到旋转轴线上，三片叶片的安装角、俯仰方向和周向相位需要保持一致，否则风轮在转动时会产生明显的气动不平衡，进而引起塔架振动、轴承偏载和噪声增大。

　　叶片翼型选用FX 66S-196 V1这一类低速翼型族，适合小雷诺数、低风速环境下的风能利用需求。微型风机经常工作在湍流较强、风速不稳定的近地面区域，翼型不仅要关注较高的升阻比，还要兼顾失速特性、粗糙度敏感性和制造容差。叶片沿展向设置扭转，是为了让根部和叶尖在不同圆周速度下都能保持较合理的攻角：根部线速度低，需要较大安装角来获得有效切向力；叶尖线速度高，安装角相应减小，以降低阻力和气动噪声。模型中的叶片表面为连续光滑曲面，适合后续进行曲面加厚、内部肋板布置或按3D打印、复合材料铺放、数控加工等工艺进行结构细化。

　　在设计思路上，这类小型风轮不能只按外形建模，还需要把气动外形与机械承载结合起来考虑。叶片长度约为扫掠直径的一半，扣除轮毂半径后，单片叶片的有效展长仍接近四百多毫米，细长比大，在风载荷下会产生弯曲和扭转变形。若用于真实样机，根部连接是最关键的校核区域，需要重点检查极端阵风、刹车制动和超速工况下的等效应力与疲劳寿命。叶尖区域虽然绝对结构尺寸较小，但线速度最高，对气动效率、噪声和动平衡敏感，建模时应保持叶尖光顺，避免出现台阶、尖角或不必要的凸起。

　　该结构还可作为风轮性能分析的基础几何。工程师可在此基础上建立流场域，评估不同风速、转速和桨距角下的扭矩、推力、功率系数及尾流分布；也可将叶片实体导入有限元环境，施加风压分布、离心力和自重载荷，检查叶片挠度、轮毂连接强度以及固有频率。对于教学或竞赛场景，950mm尺度便于打印缩比件或直接制作小尺寸样机，风轮总成与发电机、尾舵、偏航机构、塔架和整流罩之间的接口也可继续扩展。装配时，风轮中心轴线应与发电机输出轴线保持同轴，叶片旋转平面与主轴线垂直，三片叶片的质量矩和气动中心应尽量对称；若后期增加导流罩，则需保证罩体不与叶片根部、螺栓或锁紧结构发生运动干涉。

　　整体来看，该模型抓住了小型水平轴风机最核心的风轮部分：三片低风速翼型叶片、圆润承力轮毂和950mm扫掠尺度共同构成了可用于方案展示、结构设计、气动分析与样机开发的基础几何。对于三维建模人员而言，后续深化的重点不在额外装饰，而在叶片曲面连续性、根部连接可靠性、轮毂内部轴系接口、动平衡控制以及与塔架发电系统的安装边界协调。
