3D打印机MK8挤出机送丝驱动齿轮

　　在桌面级FDM熔融沉积成型设备的挤出系统里，送丝驱动轮是直接决定耗材进给稳定性的核心执行零件，这套适配1.75mm灯丝规格的MK8驱动齿轮，正是针对近程、远程挤出机构的通用安装场景完成的结构建模。从实际装机逻辑来看，挤出机工作时步进电机输出扭矩直接传递到该齿轮，轮缘的咬合齿压入耗材表面，通过齿面的摩擦力把PLA、ABS、TPU等丝状耗材匀速推送进热端喉管，进给过程中不能出现打滑、跳齿、啃丝过深的问题，否则会直接造成打印件层厚不均、断料、出料断续等故障。

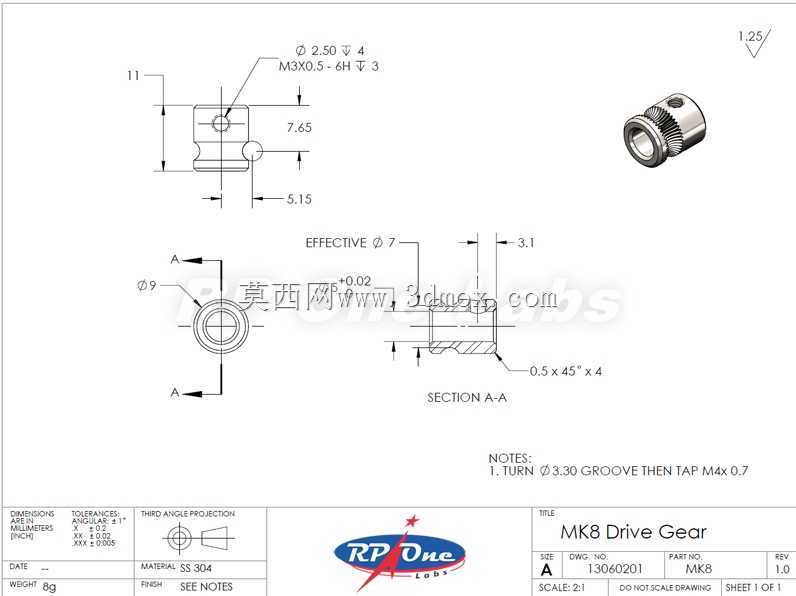

　　建模阶段首先要敲定的是内孔与电机轴的配合边界：MK8挤出结构普遍搭配42步进电机的D型输出轴，内孔需要对应轴径做间隙配合，侧面预留紧定螺钉孔位，装配时螺钉顶在D型轴的平面上，既保证扭矩传递无相对转动，又方便拆装更换。齿轮的轴向长度、外径都要和挤出机铝块、惰轮压臂的安装空间匹配，外径过大会顶到壳体侧壁，轴向过长则会和压臂、轴承发生干涉，这些安装边界在三维建模时都要逐一核对，保证零件装入现有挤出机架体时无需二次修配。

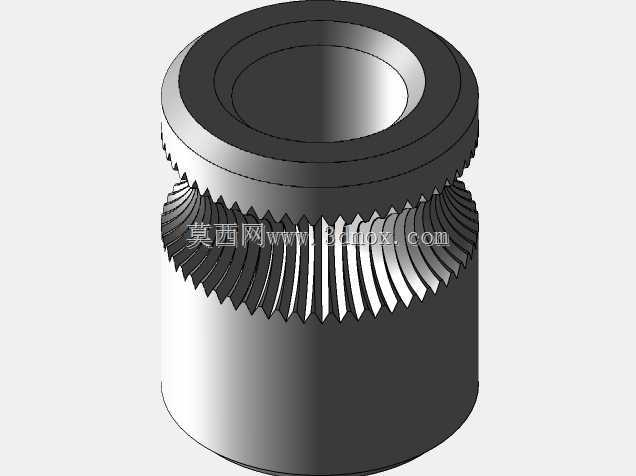

　　轮齿部分的设计是整个零件的功能核心。不同于普通传动齿轮追求渐开线啮合精度，送丝驱动轮的外齿需要的是对塑料丝的咬合附着力：齿形采用细密的尖角直齿排布，齿尖做微小的圆角钝化处理，咬合时既能嵌入耗材表面形成足够摩擦力，又不会因为齿尖过于锋利把丝材切断、刨出碎屑。齿面的咬合弧面要和1.75mm丝材的圆柱面贴合，当对面的惰轮把丝材压向驱动轮时，多道齿同时接触丝材，受力均匀分布，即便打印柔性TPU这类容易打滑的耗材，也能保持稳定的送丝力矩。模型中齿圈的排布密度经过权衡：齿距过大则咬合齿数少，摩擦力不足容易打滑；齿距过密则齿间容易残留丝材碎屑，长期使用后碎屑填满齿槽会降低咬合力，合理的齿间距能兼顾摩擦力与抗堵屑能力。

　　零件的主体采用阶梯圆柱结构，上端的大直径凸台起到轴向定位作用，装配时凸台端面贴合挤出机安装板的限位面，控制齿轮的轴向位置，让带齿的工作段正好对准丝材穿行的走丝孔中心，避免齿轮偏位造成丝材受力偏向一侧、走丝阻力变大。下端的圆柱段为光面结构，不参与咬合，主要用来避让挤出机内部的走线与壳体空间，同时保证零件整体的结构刚性，在步进电机频繁正反转、回抽耗材的工况下不会出现形变。

　　从应用场景延伸来看，这类驱动轮既可以用在近程挤出机上，直接安装在挤出头旁边的电机轴上，配合弹簧压臂完成送丝；也可以用于远程送丝结构，安装在机架远端的挤出机构里，通过快接接头和铁氟龙管把耗材输送到热端。针对不同耗材的特性，这套齿轮的咬合尺寸留出了适配余量：硬质PLA、ABS耗材可以适当加大压臂弹簧压力，让齿尖适度嵌入丝材；柔性耗材则减小压力，避免齿尖压入过深造成丝材变形卡滞。建模过程中所有配合尺寸都遵循通用MK8挤出机的互换标准，内孔、紧定螺钉孔位、齿圈工作位置、外径轴向尺寸都和市面通用配件对齐，工程师在做挤出机改型、备件替换或者整机结构设计时，可以直接把该模型调入装配体，验证齿轮与电机、安装板、压臂、走丝通道的干涉情况，不用反复测绘实物配件。零件的结构没有复杂的异形曲面，实际加工时既可以采用黄铜棒料车削后铣齿，也可以用模具批量注塑，齿部的强度和耐磨性能满足长期连续打印的使用需求，黄铜材质的齿轮还能借助金属的导热性，减少耗材在送丝段过早软化的概率，进一步提升送丝的可靠性。
