紧凑型机器人摆线驱动步进模组

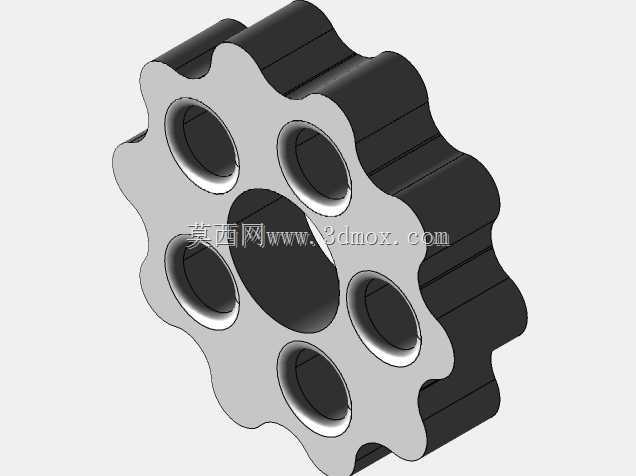

　　这套紧凑型摆线驱动模组，是面向工业制造场景中机器人末端执行与小型旋转工位开发的一体化动力单元，核心定位是解决小负载旋转机构里「驱动源+减速机构」集成度不足、安装空间局促的痛点。在3C装配流水线的轻量翻转工位、协作机器人小臂关节、实验室小型转台、桌面级分拣机构里，这类模组的应用占比逐年提升——传统方案往往需要单独采购步进电机、联轴器、外置减速器再拼接装配，不仅轴向尺寸冗余，同轴度偏差还会引入额外背隙与振动，而这套模组从结构根源上把减速级与电机本体做了同轴嵌套，整体外廓控制在极小的立方空间内，适配狭窄安装位的布局需求。

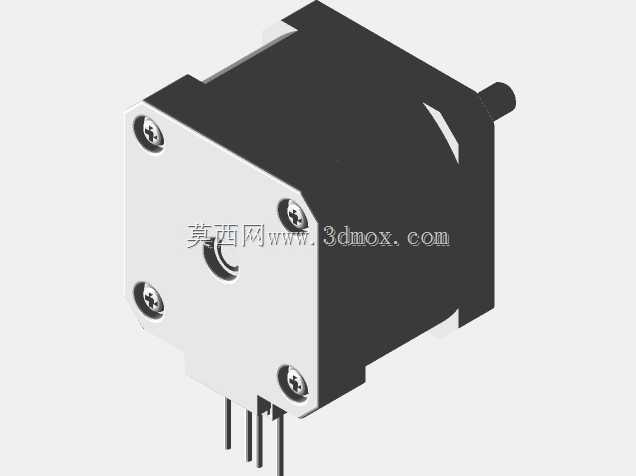

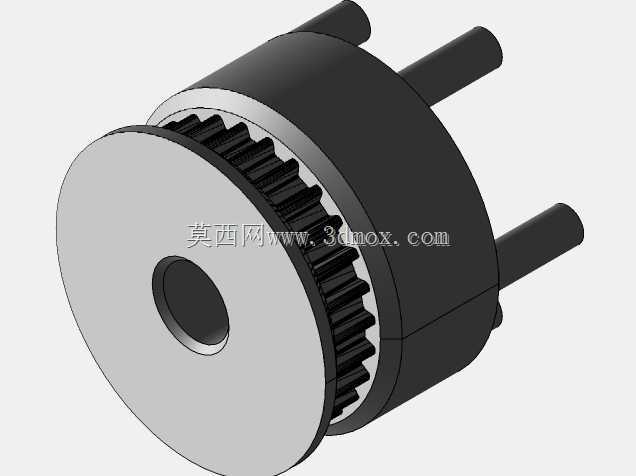

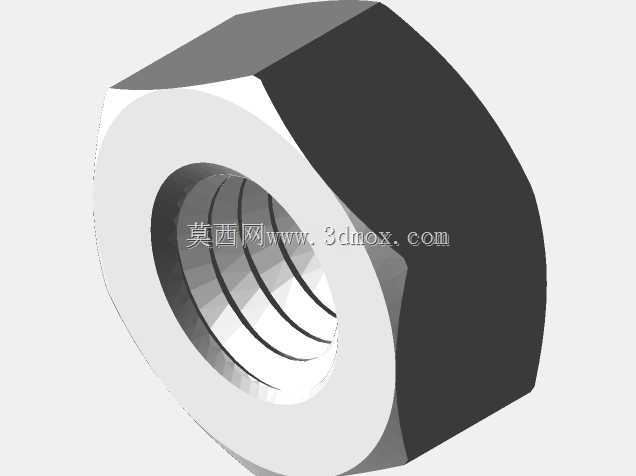

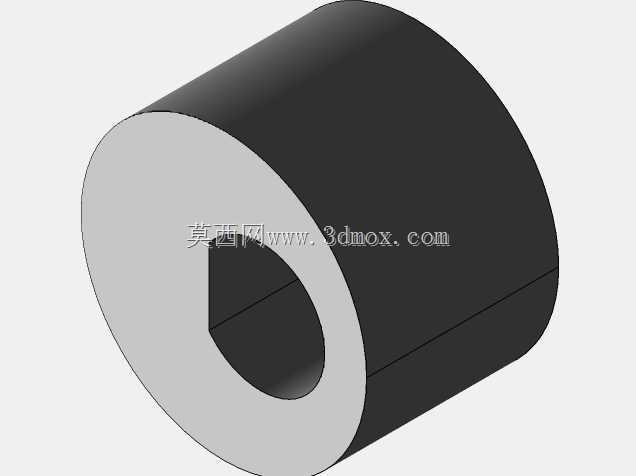

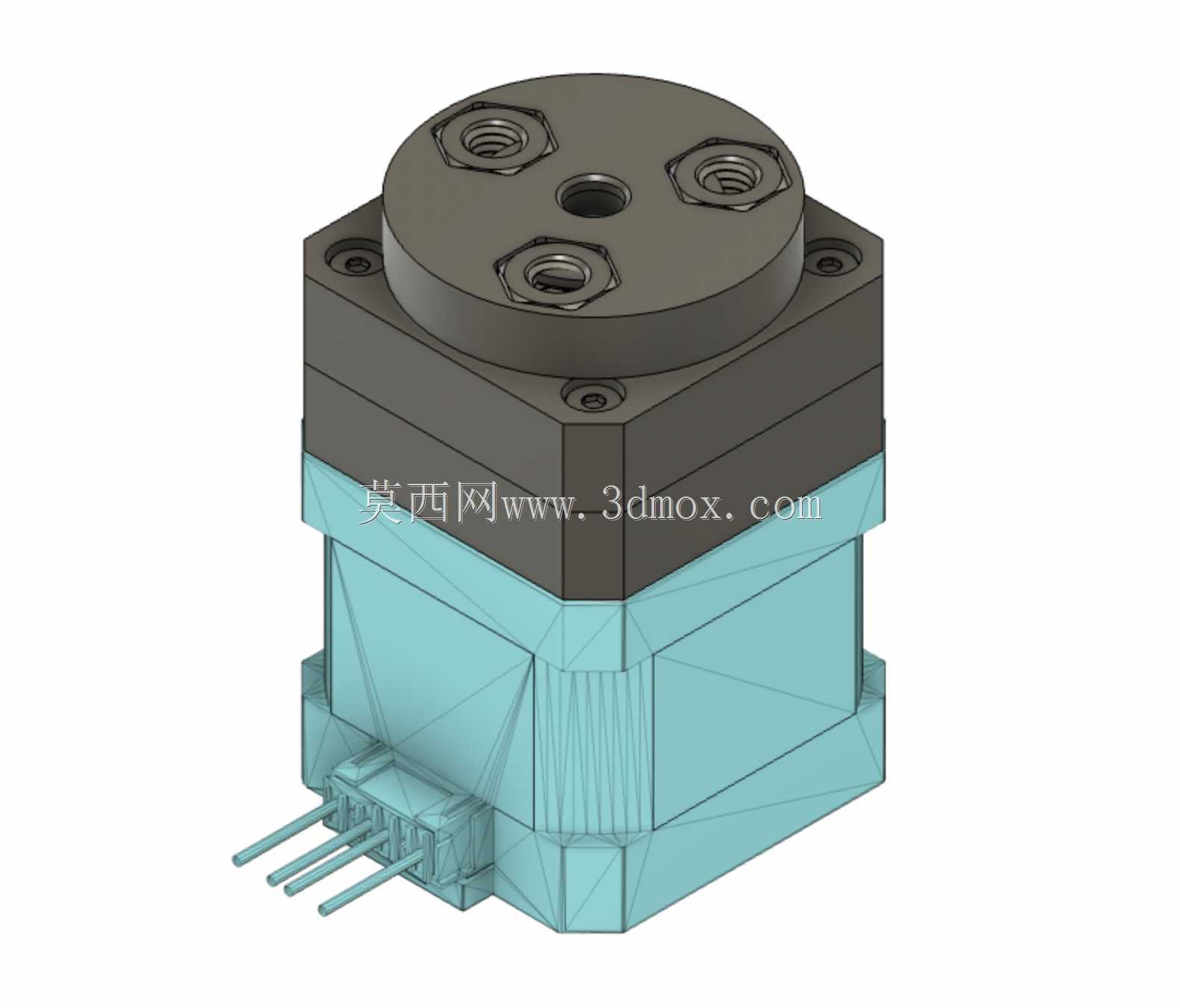

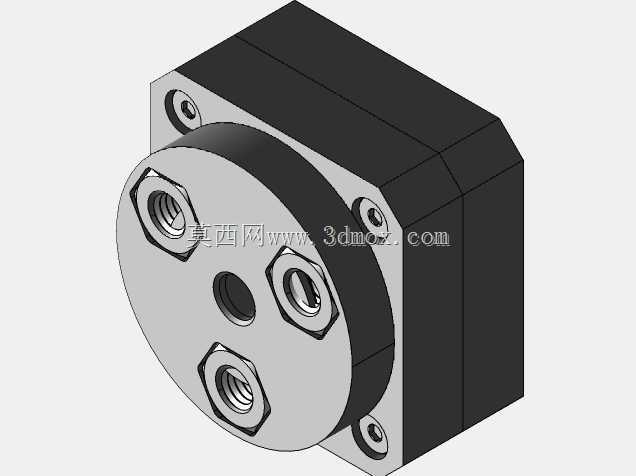

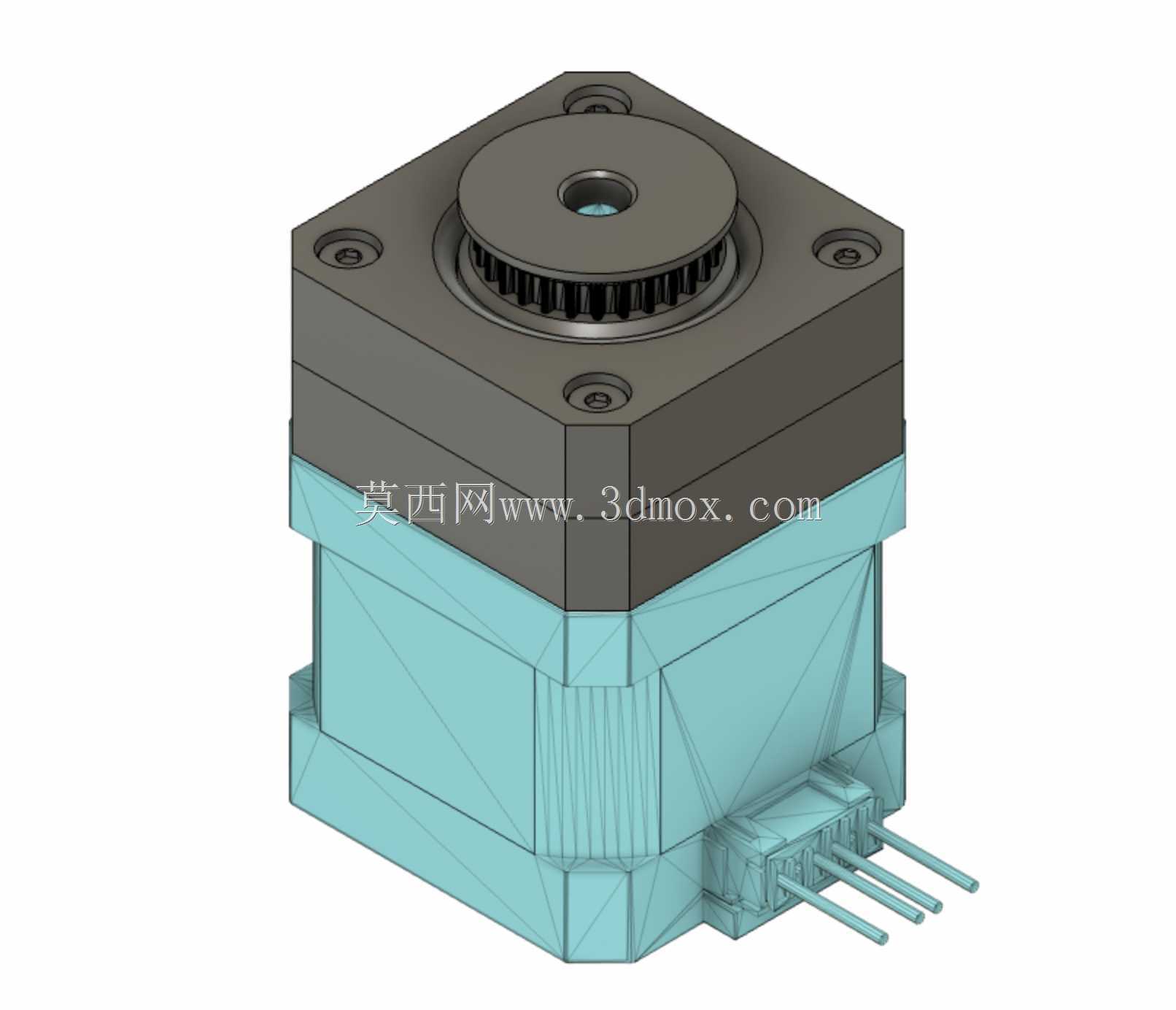

　　从功能特性来看，模组底部直接集成NEMA17规格步进电机的定子与绕组段，四根引出线直接对应两相四线接线定义，无需额外转接端子，电控端可直接匹配通用步进驱动器；电机输出轴端直接衔接摆线减速机构，顶部输出法兰盘预留三处内螺纹安装孔，中心设置定位通孔，既可以通过孔位锁附末端执行器，也能穿过中心孔布置气路、走线，适配吸盘、夹爪等末端工具的集成需求。动力传递路径上设计了两种可选连接形式：既可以通过六角锁紧螺母实现摆线轮与输入轴的刚性直连，也能替换为带轮传动结构，在需要隔离电机振动、调整减速比冗余的工况下切换传动形式，结构兼容性覆盖不同负载特性的使用场景。

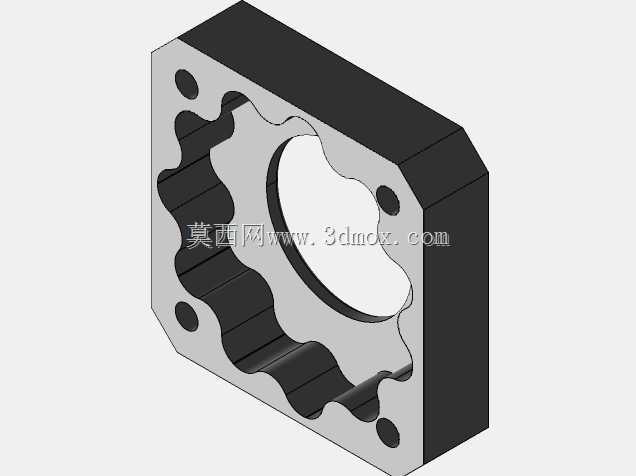

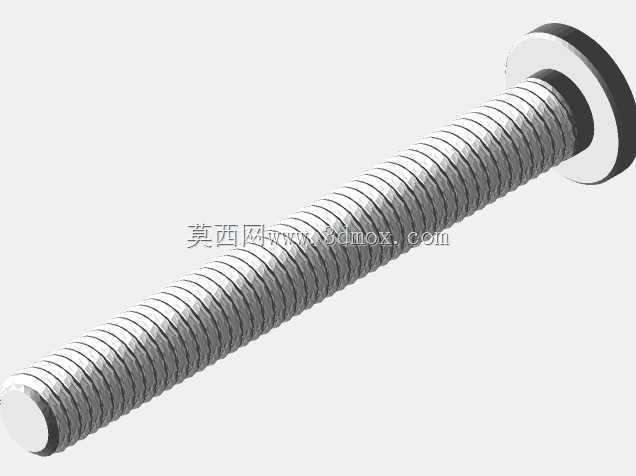

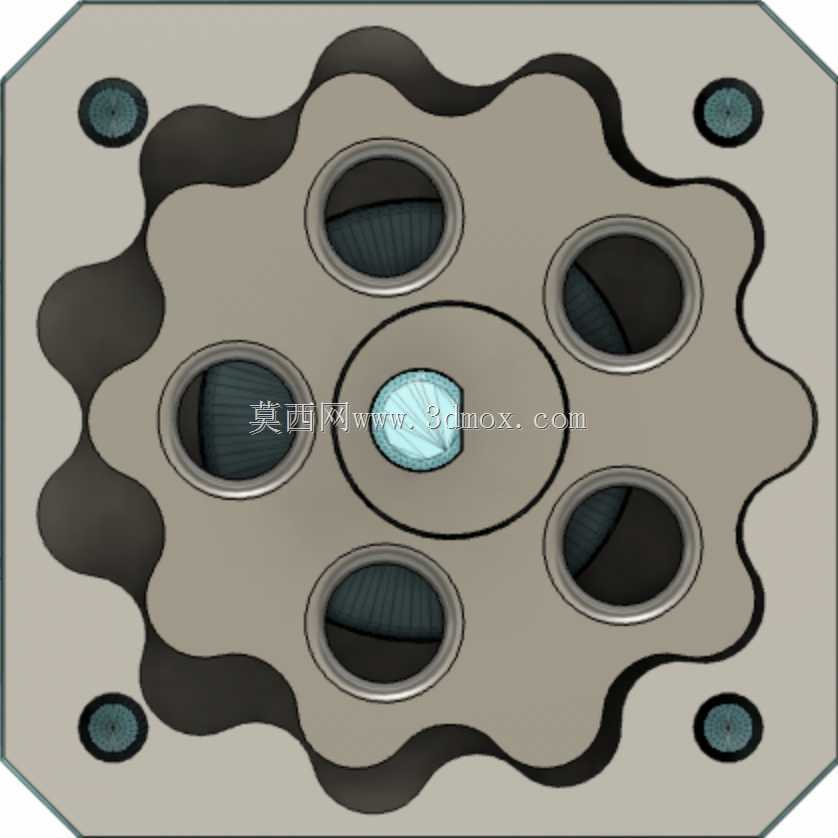

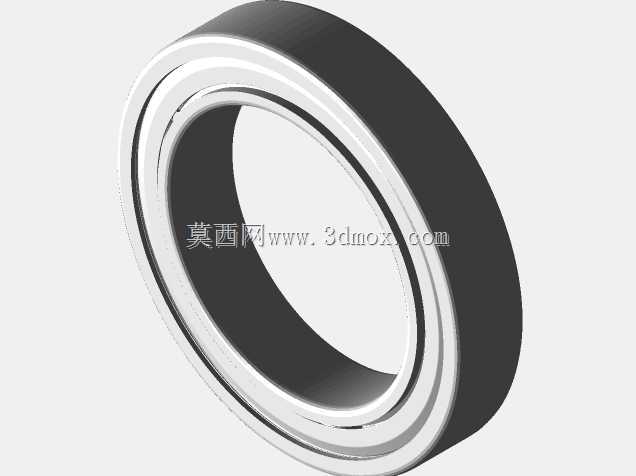

　　设计思路上完全围绕可制造性展开，所有非标准结构件都预留了两种加工路径：精度要求高、长期连续运行的工况，可采用铝合金整块CNC铣削加工，箱体配合面、轴承安装位的公差可控制在IT7级，保证轴承同轴度与摆线轮啮合间隙；样机验证、小批量定制场景下，所有结构件的壁厚、拔模斜度都适配FDM或光固化3D打印工艺，无需添加额外支撑即可完成打印，大幅缩短原型迭代周期。内部传动副选用标准市售深沟球轴承作为摆线轮的支撑与偏心承载元件，轴承选型直接对应通用工业件规格，无需定制非标轴承，后期维护更换成本极低；所有紧固件均采用标准内六角螺母与螺钉，连接点位都预留了足够的扳手操作空间，装配时无需特殊工装。

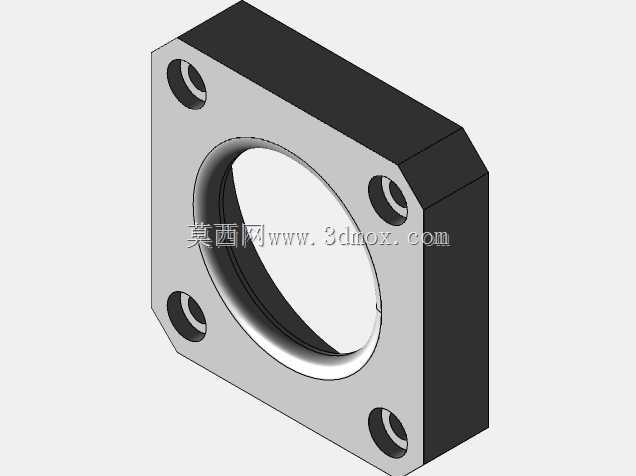

　　安装边界层面，模组主体下段电机部分为标准42mm见方的NEMA17安装截面，侧面预留的电机安装孔位完全兼容通用42步进电机的安装孔距，旧设备改造时可以直接替换原有普通步进电机，无需改动机架安装孔；上段减速箱体的外廓尺寸略大于电机截面，顶部输出法兰的螺纹孔分布圆、中心孔直径都按照小型机器人关节的通用接口规范设计，输出端面的平面度、与电机轴线的垂直度都在结构建模时做了公差约束，安装后末端负载的回转跳动可控制在极小范围内。接线端从箱体侧下方引出，出线方向避开了顶部安装面与侧面固定面，设备布局时不用预留额外的走线弯折空间，模组整体直立安装、侧向安装均可正常运行，偏心机构的配重已经在摆线轮结构上做了平衡设计，高速运转时不会产生额外的偏载振动。

　　建模过程中所有标准件都按照实物实测尺寸搭建，轴承的内外径、厚度，六角螺母的对边尺寸、螺纹规格，电机的机身长度、轴径、出线位置都和市售量产件完全对应，工程师在做整机布局时可以直接调用这套模组完成干涉检查，不需要再单独拼装电机与减速器的模型，能大幅缩短小型旋转关节的设计周期。摆线传动本身的多齿啮合特性，让这套模组在同体积下比普通行星减速器拥有更高的冲击负载承受能力，机器人末端发生意外碰撞时，传动齿面不会像渐开线齿轮那样出现断齿风险，适配人机协作场景下的安全使用要求。
