Alphacool DC-LT 2600陶瓷低噪直流水泵结构

　　这款直流水泵主要面向紧凑型液冷散热场景设计，常见于ITX小机箱水冷改装、小型工业设备液冷循环、精密仪器恒温冷却回路中，相比同规格普通水泵，其采用陶瓷轴承结构，在长时间连续运行工况下的磨损量远低于金属轴承搭配橡胶油封的常规方案，适合对运行噪音、寿命有较高要求的密闭安装环境。从结构设计来看，泵体采用圆形扁平布局，两侧延伸出带安装孔的固定耳，安装孔位做了沉台处理，可直接通过M3规格螺丝固定在水冷排、冷头或者设备安装支架上，整体轴向厚度控制在极小范围内，不会占用过多机箱内部或者设备舱的纵向空间，适配狭小空间内的管路布局需求。

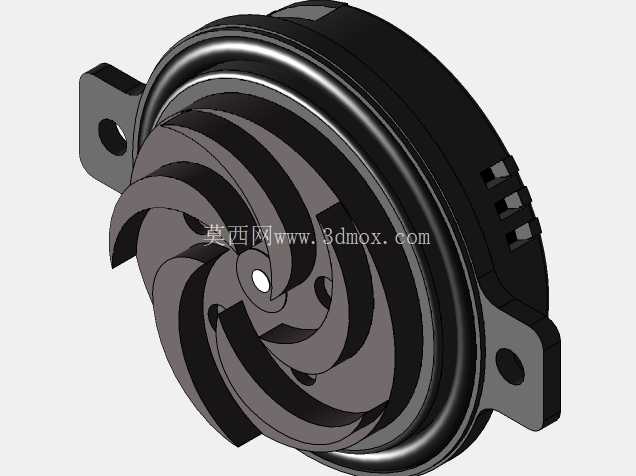

　　叶轮采用多曲面离心式流道设计，叶片弧度经过流体仿真优化，在2600转额定转速下可以提供足够的冷却液流量，同时避免叶片切割冷却液产生的高频紊流噪音，叶轮与泵腔内壁的间隙控制在极小范围内，减少回流损失提升泵送效率。需要注意的是，由于陶瓷轴承的安装公差特性，不同成品的转子轴向放置深度存在0.5到0.7毫米的浮动区间，在配套设计冷头或者泵盖结构时，必须预留足够的安全间隙，避免转子转动时与相邻结构件发生刮蹭，导致运行噪音增大甚至卡泵损坏。泵体外壳采用高强度工程塑料注塑成型，进出水口位置做了加强筋结构，适配标准规格的水冷软管快插接头，安装时可以根据管路走向调整接头朝向，无需额外定制转接结构。

　　在实际选型适配时，这款泵的供电为12V直流，可以直接对接主板水冷供电接口或者独立的直流供电模块，启动电流小，不会对供电回路造成冲击，运行时的振动幅度极低，搭配两侧固定耳的减震胶垫使用时，几乎不会将振动传递到安装基座上，适合对振动敏感的精密电子设备散热场景。从建模细节来看，模型完整还原了泵体的所有安装特征、叶轮流道结构、轴承安装位的尺寸边界，结构工程师在做配套水冷系统设计时，可以直接调取模型做装配干涉检查，提前验证安装空间是否充足，管路走向是否合理，避免实际打样组装时出现尺寸不匹配的问题。

　　泵体的出线位置做了防拉脱结构设计，线缆从泵体侧方的凹槽内引出，不会突出泵体安装平面，在紧贴安装面固定时不会压损线缆，这个细节在紧凑型安装场景下尤为重要，很多同类型小水泵因为出线位突出，安装时需要额外垫高泵体，反而增加了整体占用空间。陶瓷轴承的安装位采用过盈配合设计，模型中还原了轴承位的公差带参考尺寸，在做配套结构设计时可以直接参考该尺寸做配合公差设计，保证轴承装配后不会出现松脱或者过紧导致的转动阻力过大问题。叶轮的中心孔与转子轴的配合采用D型轴定位，避免叶轮高速转动时出现打滑，模型中完整还原了D型切边的尺寸与位置，在做叶轮替换或者改装设计时可以直接参考该特征进行匹配。
