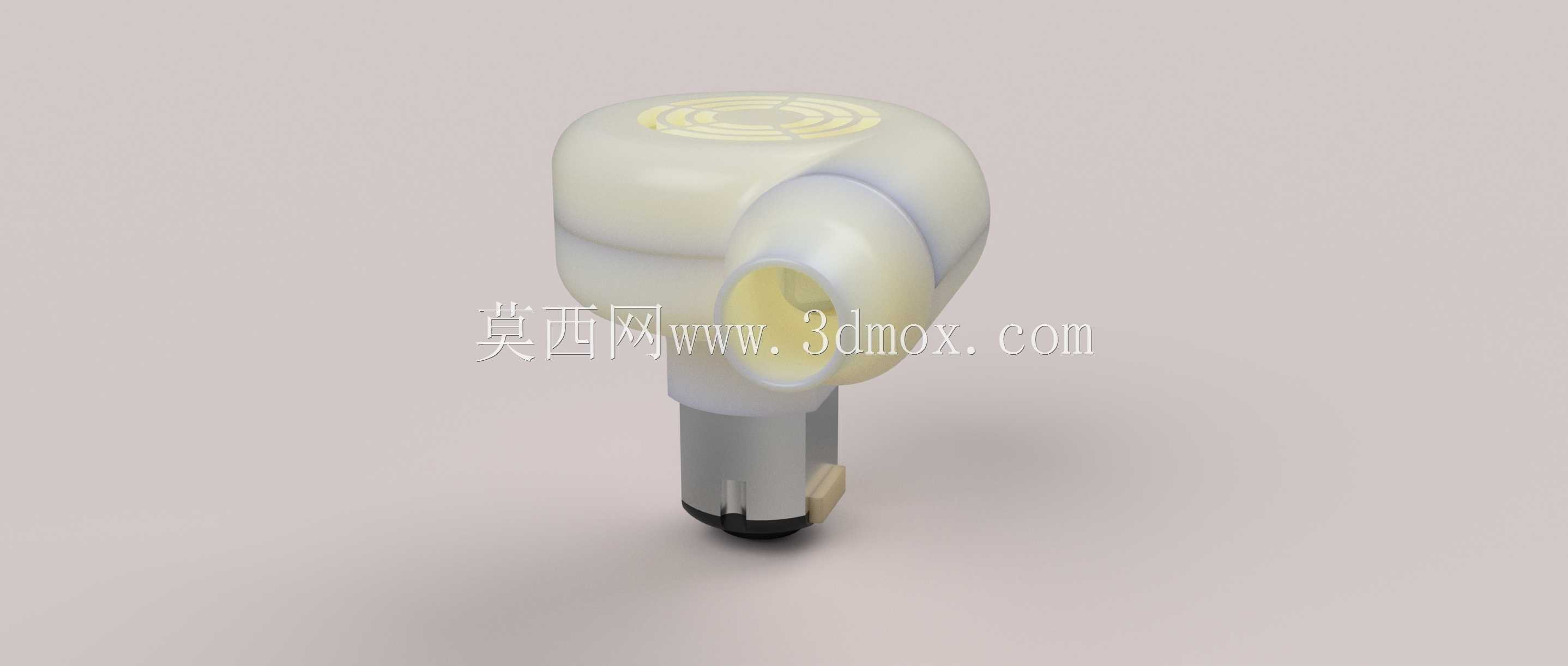

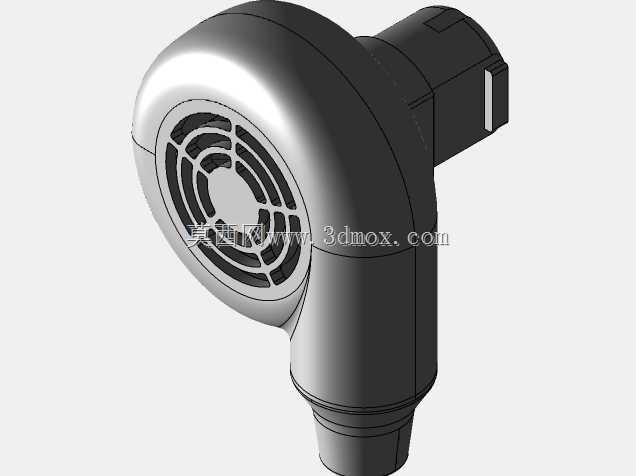

这款小型径向风机的结构方案,最初是围绕紧凑电子设备内部主动散热需求展开的。整机采用离心式鼓风原理,气流从轴向入口进入蜗壳,经直叶片叶轮加速后沿切向出口排出,能够在有限空间内建立比普通轴流风扇更高的静压,适合风道阻力较大、安装厚度受限的冷却场合。实际使用中,它可以直接作为小型电脑、控制盒、电源模块或实验装置的冷却风扇,也可以配合随结构提供的喷嘴,将集中气流引导到局部发热点、狭小腔体或简易气动回路中。

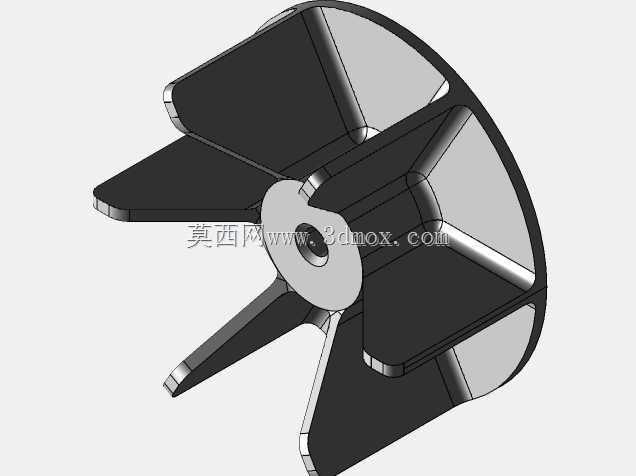

叶轮部分采用直叶片径向布置,叶片从中心轮毂附近延伸至轮盘外缘,形成多个独立流道。与复杂曲面叶片相比,这种构型的优势在于造型规则、壁厚过渡容易控制,打印时支撑量少,后期清理和尺寸验证也更方便。叶轮中心设置与电机轴匹配的安装孔,周边保留轮毂加强区域,使扭矩传递路径集中在轴心附近;叶片根部与轮盘连接处做了连续过渡,可降低高速旋转时的应力集中。轮盘外缘与蜗壳内壁之间保留细小径向间隙,既避免运动干涉,又尽量减少高压侧向低压侧回流。

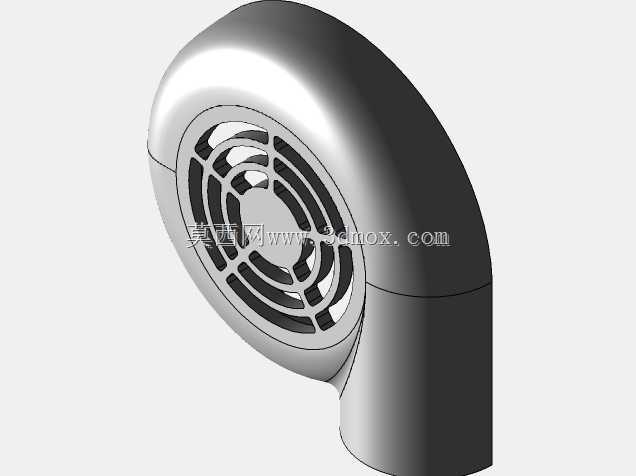

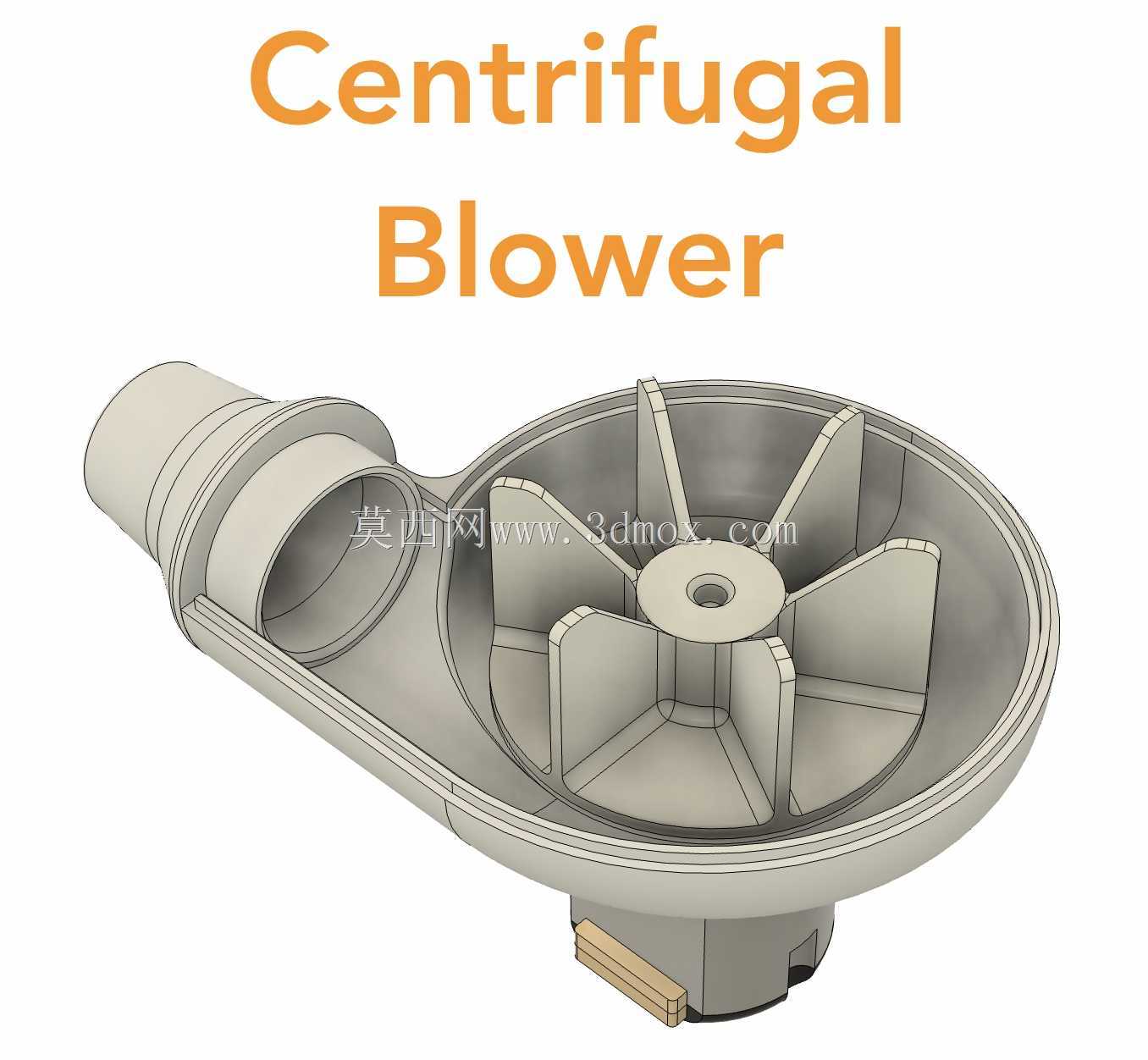

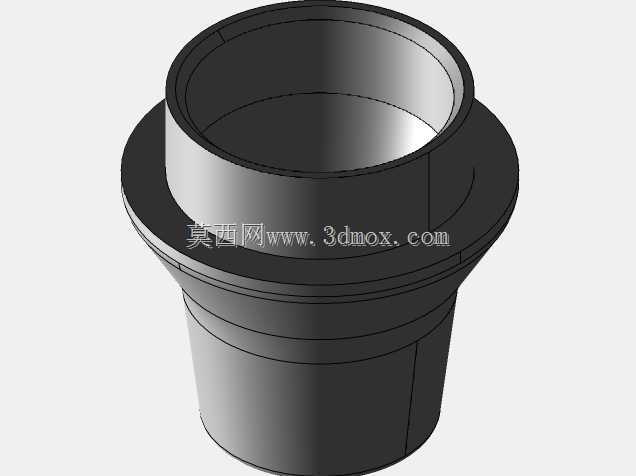

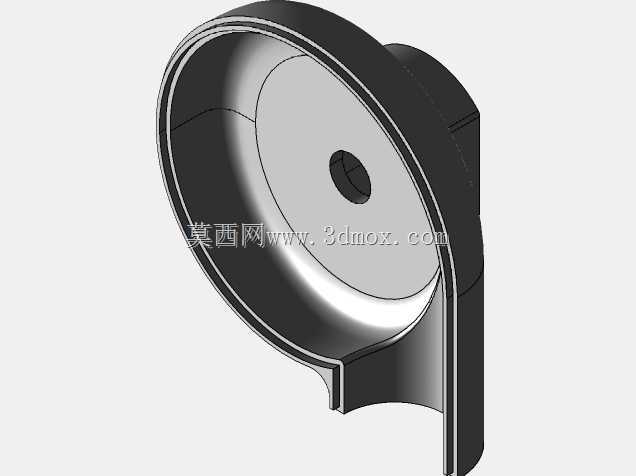

蜗壳外形依据叶轮旋转直径和出风方向建立,主体呈近似圆盘的涡壳结构。轴向进风口位于叶轮前方,入口段带有阶梯状圆筒接口,便于套接软管、喷嘴或安装挡圈;切向出风口与蜗壳流道顺滑连接,使叶轮甩出的气体能够沿蜗壳收集并定向输出。蜗壳下方预留电机安装区域,电机本体从底部嵌入,轴端伸入叶轮中心,周围设置定位与固定结构,保证电机轴线与叶轮旋转中心重合。底部还留出接线和装配空间,使导线可以从壳体边缘引出,避免与旋转部件接触。
从设计思路看,该结构并不追求大型工业风机的极限效率,而是优先满足小尺寸、易制造、易验证和多用途适配。直叶叶轮、浅蜗壳和独立喷嘴的组合,使设计者可以在样机阶段快速更换出口附件,测试不同喷口直径对风量、风压和噪声的影响。对于三维建模人员而言,建模时应先确定电机外径、轴径、叶轮外径、蜗壳内腔宽度和进出口中心线,再围绕这些边界建立旋转件与固定件的配合关系。叶轮属于高速旋转零件,叶片数量、壁厚和轮盘厚度需要兼顾转动惯量与结构刚性;蜗壳则要关注内腔拔模方向、最小壁厚以及打印层纹对气流表面的影响。
安装边界方面,整机占用空间主要由蜗壳圆盘直径、轴向入口长度、切向出口位置和底部电机高度共同决定。布置设备时,轴向进风侧需要保留足够进气面积,不能紧贴封板或线束;切向出口应与风道方向一致,避免急弯造成压损。底部电机区域要保证定位面平整,固定孔或卡扣位置不能压迫电机外壳。若用于树脂打印,细节分辨率和表面质量较好,叶轮与蜗壳间隙可以做得更稳定;若采用FDM成型,则应适当放大配合间隙,注意层间强度和叶片根部填充密度,并在电机座、卡扣和接口等受力位置增加壁厚。
在工程验证中,这类结构适合通过3D打印快速完成功能样件,先检查叶轮转动是否擦碰蜗壳,再测量不同电压下的风量、出口压力、温升和振动。由于风机面向3至6伏直流小电机驱动,整机功率和转速都处于小型设备范围,设计重点不在重载承载,而在气流路径、同轴度、装配间隙和成型工艺性。通过调整叶轮直径、叶片高度、出口截面积和喷嘴长度,可以在冷却风量与喷射距离之间取得平衡,使同一基础结构适配电子散热、局部吹风、教学实验和小型气动辅助等多种场景。
