Arduino平台小型多轴机械臂结构设计

　　这款桌面级多轴机械臂的结构设计，核心面向小型自动化作业场景与开源硬件二次开发需求，适配Arduino控制平台与常规步进电机驱动方案，整体结构可通过3D打印完成大部分非受力结构件的加工，大幅降低小批量制作与个人DIY的加工门槛。从实际应用场景来看，该机械臂可覆盖桌面级轻载作业需求，包括小型电子元器件的分拣搬运、教学实验中的运动轨迹演示、3D打印工件的辅助取放、小型工作台的点胶涂覆作业，也可作为开源机器人开发的验证载体，供开发者测试运动学算法、视觉识别联动等功能。

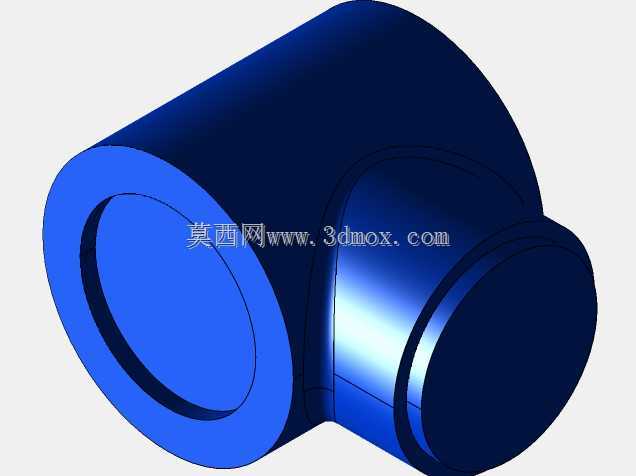

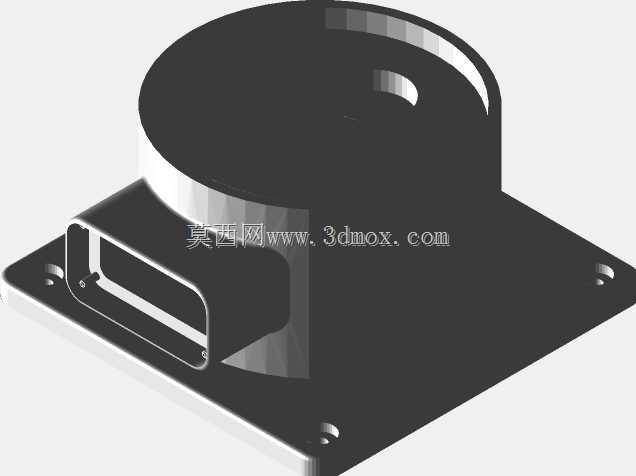

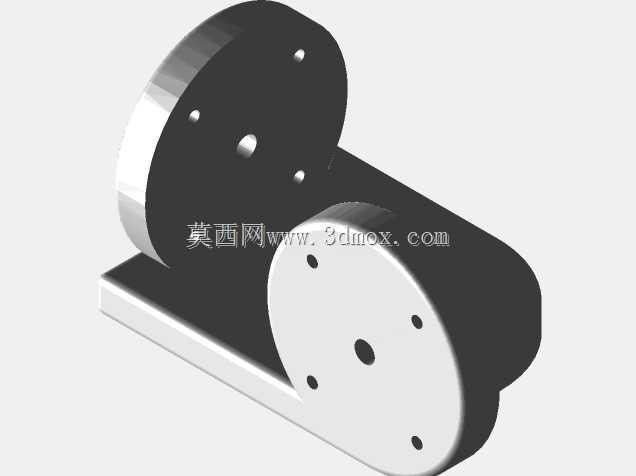

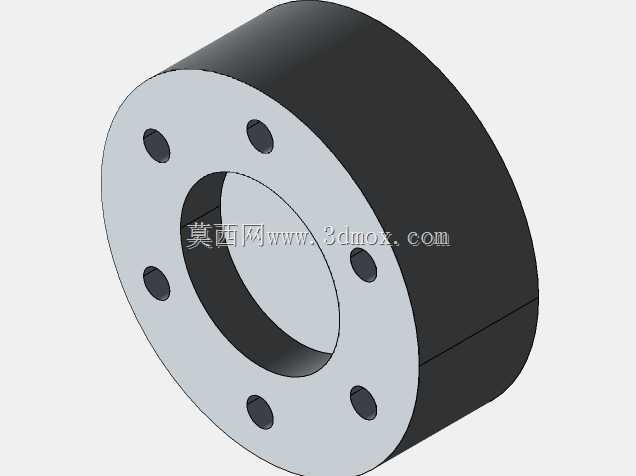

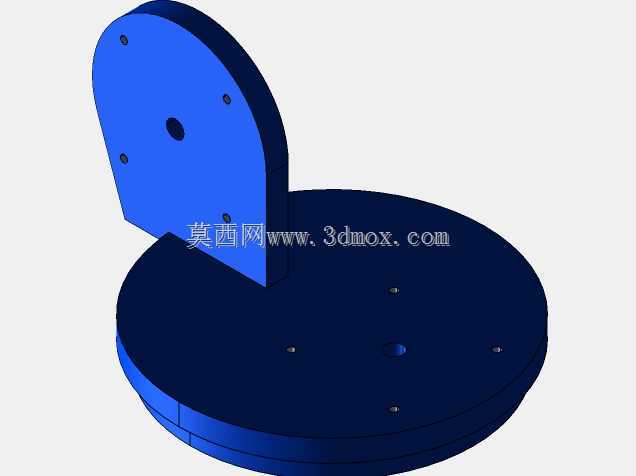

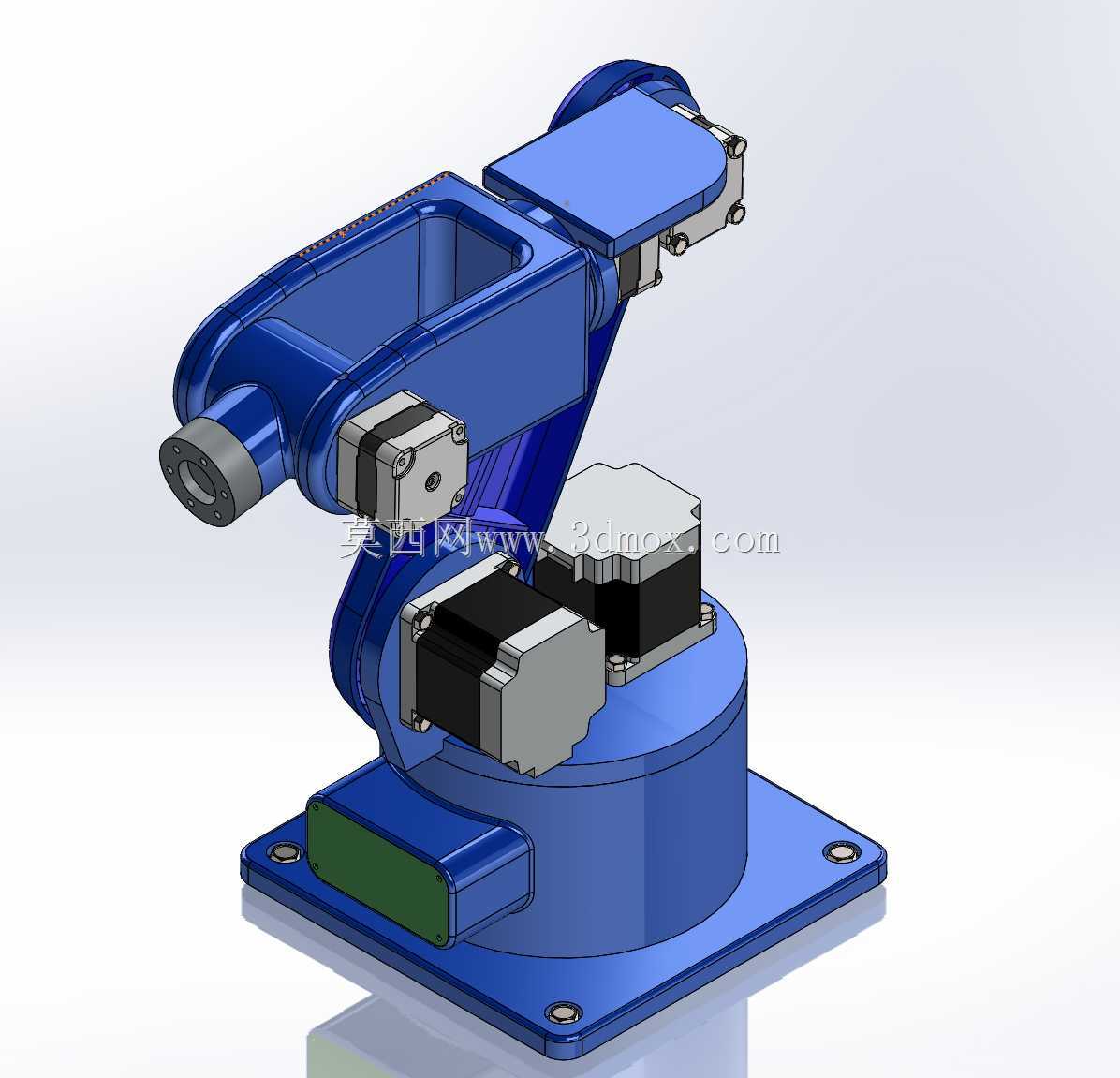

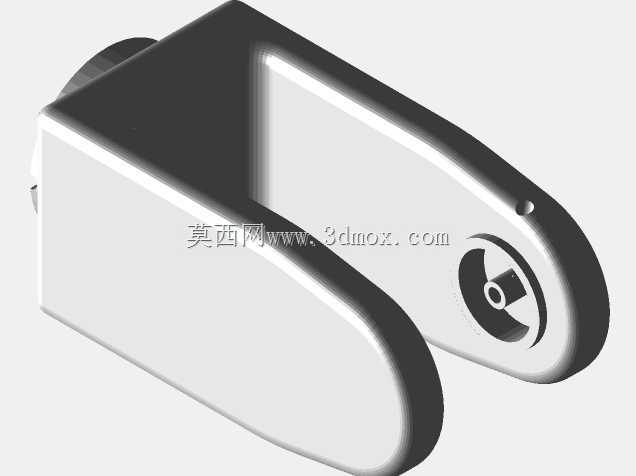

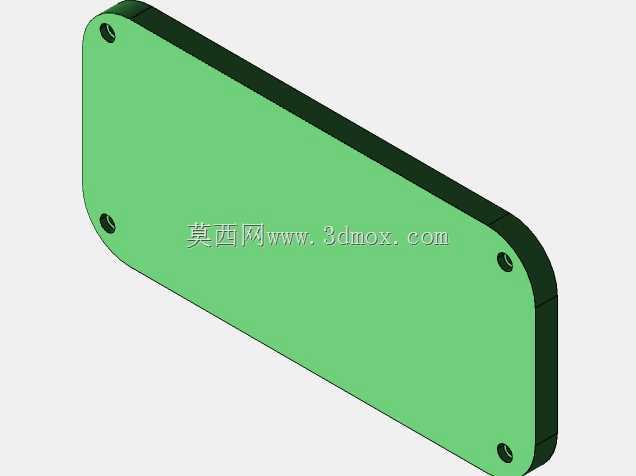

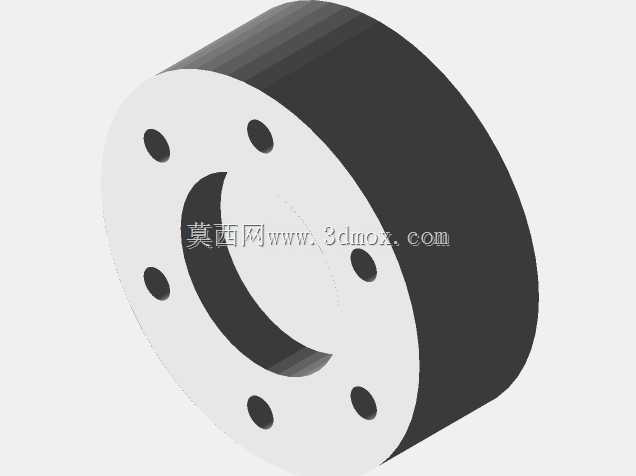

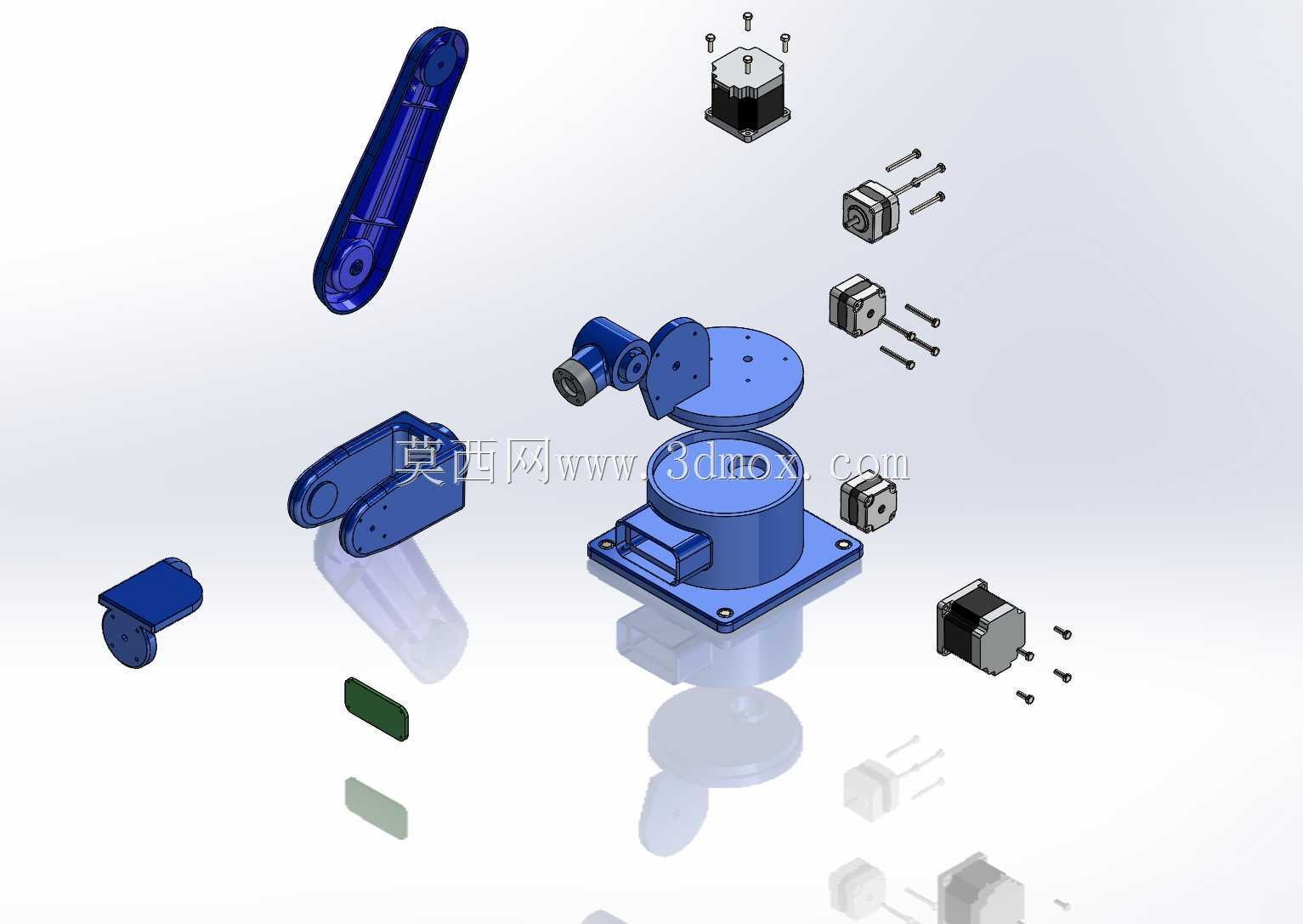

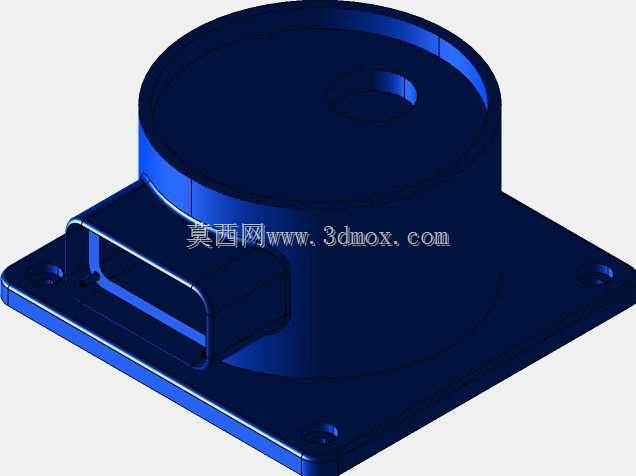

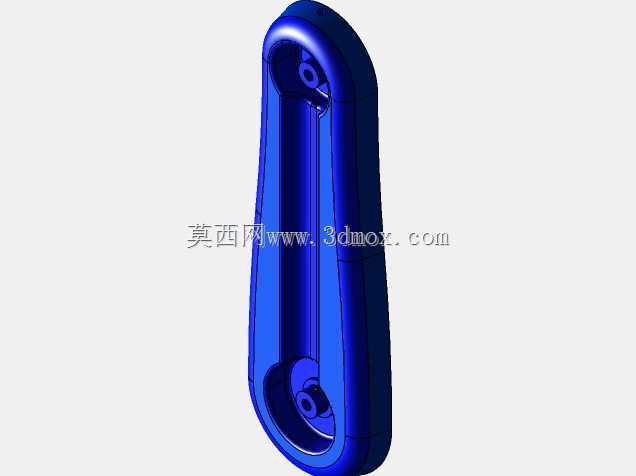

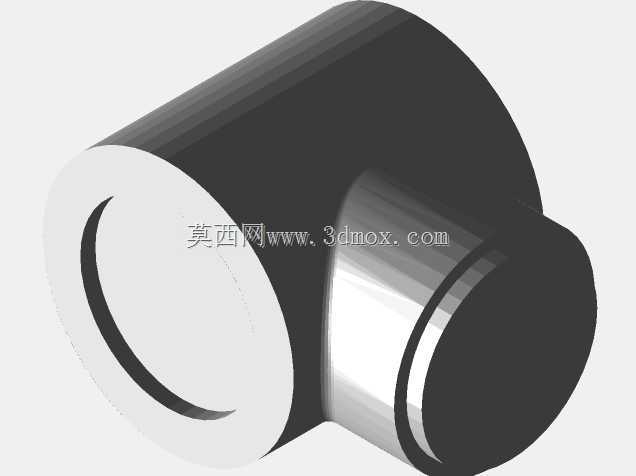

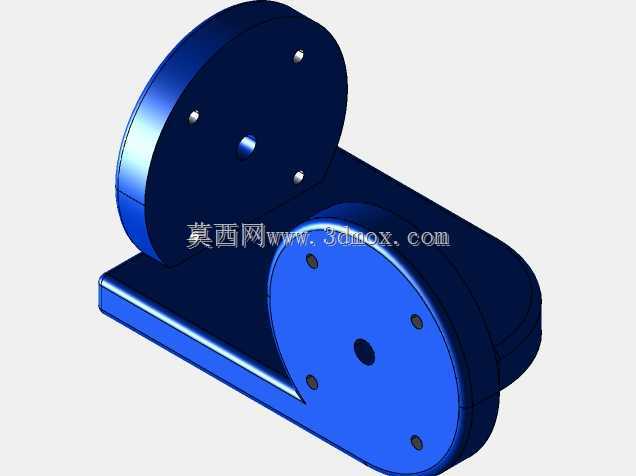

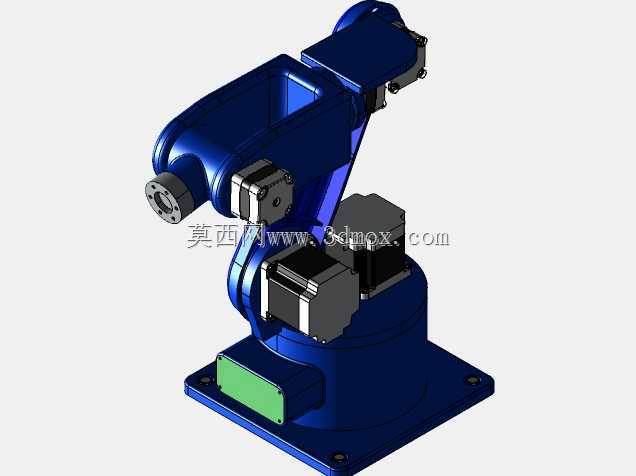

　　设计思路上，整体采用关节型串联结构布局，底座为方形安装法兰结构，预留四个沉头安装孔，可直接固定在铝型材工作台、木质桌面或定制工装板上，安装边界清晰，底座内部预留了步进电机驱动板、接线端子的容纳空间，避免走线外露干扰关节运动。大臂与小臂结构采用镂空减重设计，在保证3D打印件结构刚度的前提下尽可能降低运动部件重量，减小关节电机的负载扭矩，关节连接处采用标准轴承配合步进电机输出轴直连的传动方式，省去额外的减速齿轮组，减少传动间隙带来的运动误差，同时降低装配复杂度。末端执行器的安装接口采用标准法兰连接形式，可根据不同作业需求更换夹爪、吸盘、画笔、点胶头等不同功能的末端配件，拓展使用场景。

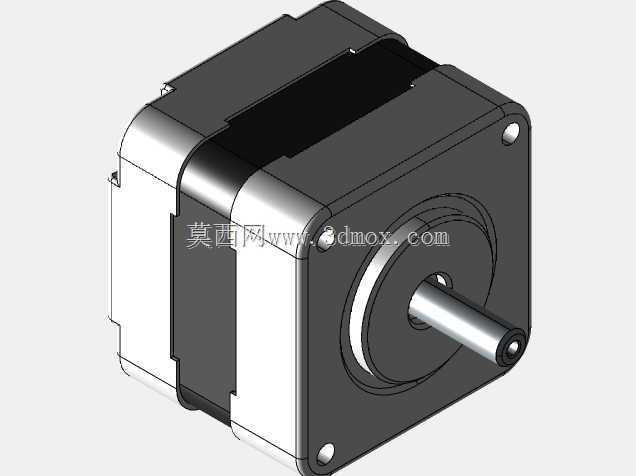

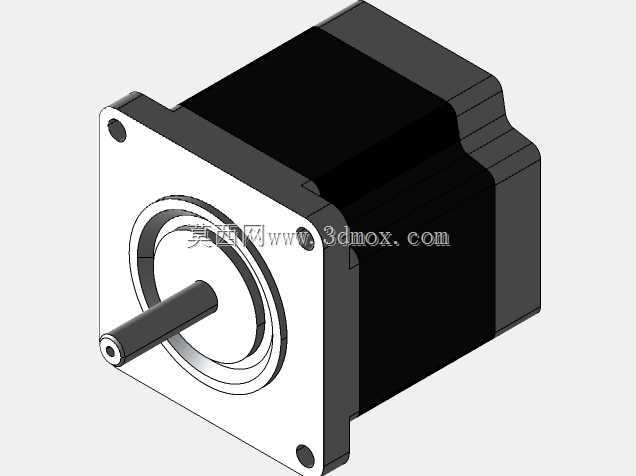

　　驱动配置上，关节动力采用Nema17与Nema23两种规格的步进电机，其中底座回转关节、大臂俯仰关节采用扭矩更大的Nema23电机，承担整机主要负载，小臂俯仰、腕部回转关节采用Nema17电机，适配末端小范围运动的精度需求，电机安装位预留了标准的螺丝孔位，可直接适配市售常规型号的步进电机，无需额外定制转接件。走线设计上，所有电机的线缆均通过臂身内部的镂空槽布置，从底座侧面的出线口引出连接驱动板，避免运动过程中线缆与臂身、周边设备发生拉扯干涉。

　　从安装尺寸边界来看，底座安装法兰的孔位间距适配常规20系列铝型材的槽距，安装时无需额外打孔，直接使用T型螺栓即可完成固定；臂身完全展开后的作业半径覆盖桌面范围内300-400mm的作业区域，完全伸展状态下的整机高度不超过350mm，可放置在常规桌面、实验台架上使用，不会占用过多操作空间。结构件的壁厚设计适配常规FDM3D打印机的加工能力，最小壁厚不小于2mm，关键受力位置的壁厚加厚至4mm，打印时无需添加过多支撑即可完成成型，打印完成后仅需简单去除支撑、打磨装配面即可完成组装，装配过程中所有连接螺丝均采用标准公制规格，无需定制特殊紧固件。

　　实际使用过程中，该结构的运动重复定位精度可满足桌面级轻载作业的需求，关节运动范围经过限位设计，避免运动过程中出现臂身碰撞底座的情况，底座内部预留的空间可容纳常规的Arduino控制板、步进电机驱动模块以及降压电源模块，整机可实现一体化集成，无需额外外置控制箱。针对教学场景，该结构的所有零件均可拆解，方便学习者理解串联机械臂的关节构成、传动原理与装配逻辑，也可在此基础上加装限位开关、视觉传感器等配件，拓展更复杂的自动化功能。针对个人DIY场景，3D打印的加工方式可让制作者根据自身需求修改臂身长度、安装孔位等参数，快速定制适配自身作业需求的专属机械臂结构，无需开模即可完成小批量的零件制作。
