五轴联动四指夹持工业机械臂

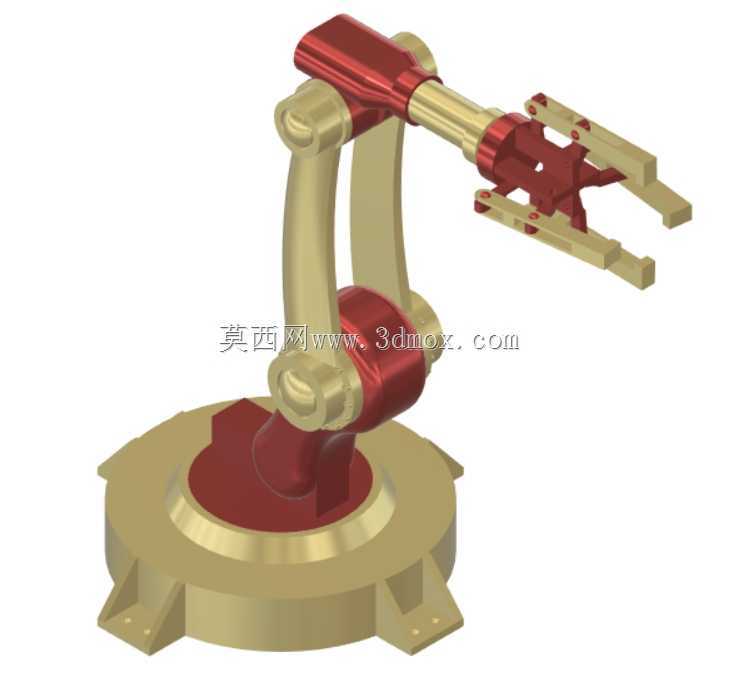

　　这套五轴关节式机械臂的结构方案，在中小负载自动化工位里适配性很强，常见于3C电子装配线的工件上下料、小型五金件的工位转序、实验室物料分拣以及教学实训台的动作演示场景。整机采用串联关节布局，从底部回转基座到末端夹持端共设置五个独立转动自由度，基座承担整周水平回转动作，大臂、小臂处的俯仰关节负责调整臂体抬升角度，腕部设置两个正交转动轴，可让末端夹爪在工作空间内任意调整朝向，配合前端四指夹持机构，既可以完成规则方形工件的对中夹取，也能适配异形小件、圆柱料件的多点抱持，不会像两指平动夹爪那样在夹持曲面工件时出现打滑偏移。

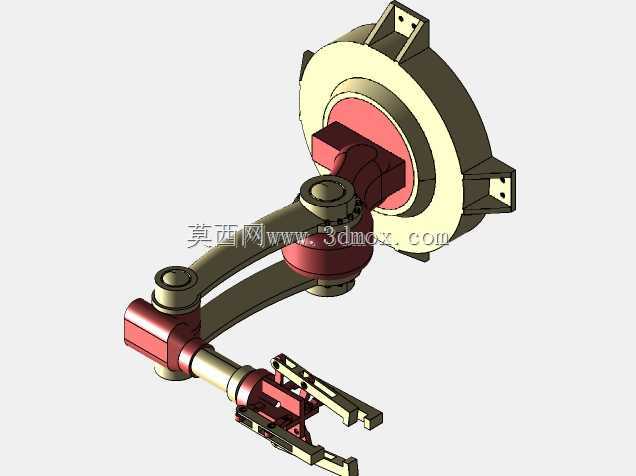

　　从结构设计思路来看，臂体的受力杆件采用中空箱型截面造型，在保证关节连接位置刚性的前提下，尽可能削减运动部件的自重，降低关节轴的负载惯量，臂体回转关节处都预留了谐波减速器或者交叉滚子轴承的安装位，关节驱动件可以内置在臂杆空腔内，不用外露走线，外部管线可以顺着臂侧的预留线槽布设，避免臂体大幅摆动时管线被拉扯磨损。底部安装法兰做了大直径圆盘设计，法兰盘上均布四个腰型安装孔，现场安装时既可以直接锁固在钢制工作台台面，也能搭配过渡支座固定在流水线侧方的机架上，圆盘底座的直径大于大臂回转的最大扫掠半径，整机满臂伸展时重心始终落在底座支撑边界以内，高速启停不会出现倾覆风险。

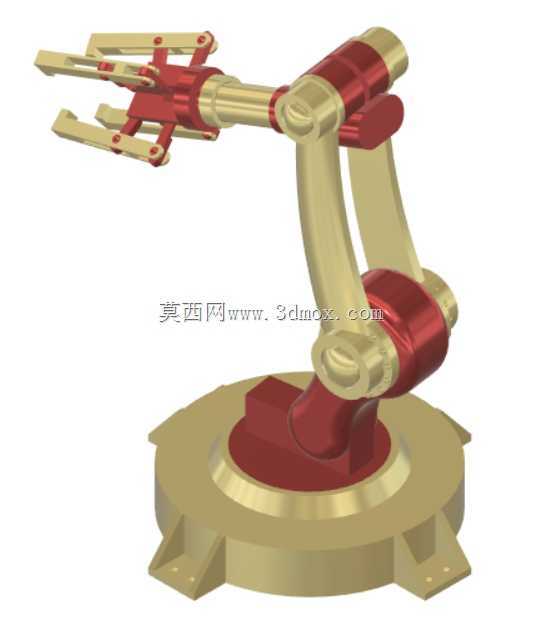

　　末端的四指夹持机构采用对称对开布局，四根夹指分成两组联动，夹指内侧预留了防滑衬垫的安装槽，夹持行程覆盖常见的小型工件尺寸范围，夹指根部和腕部法兰采用快换接口设计，针对不同形状的待抓取物料，可以快速更换对应指型，不用拆解整个腕部结构。整机的工作空间覆盖底座前方半球形区域，臂体完全伸展时的作业半径可以满足常规工位从料仓到工装夹具的转运距离，各关节的转动角度都设置了机械限位凸台，避免调试过程中臂体超程碰撞周边护栏或者相邻设备。

　　建模过程中所有关节配合面都保留了合理的装配间隙，转动副的位置完全按照实际传动链路排布，工程师在做方案评审时，可以直接在装配环境里模拟全行程动作，检查臂体在极限姿态下是否存在杆件干涉、夹爪是否能顺利抵达工位取料点，也可以基于现有杆件结构追加电机、减速器的选型装配，直接导出工程图用于后续的零件加工与工装搭建。底座法兰的安装孔位、关节处的连接螺孔都做了标准化参数预留，和市面常规的工业机器人安装尺寸兼容性较好，不需要额外做大的结构修改就能集成到现有自动化产线当中。
