Discacciati赛车摩托车液压后制动泵结构

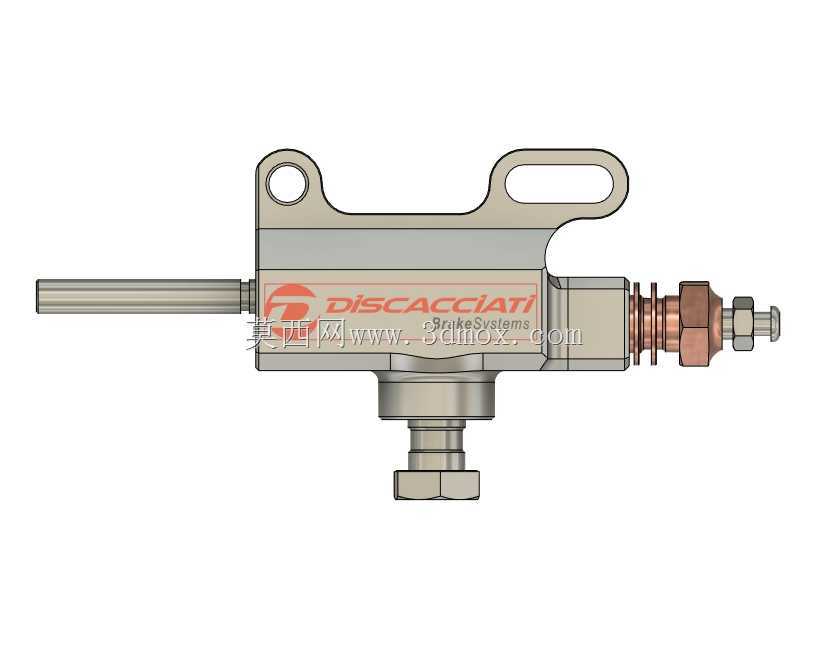

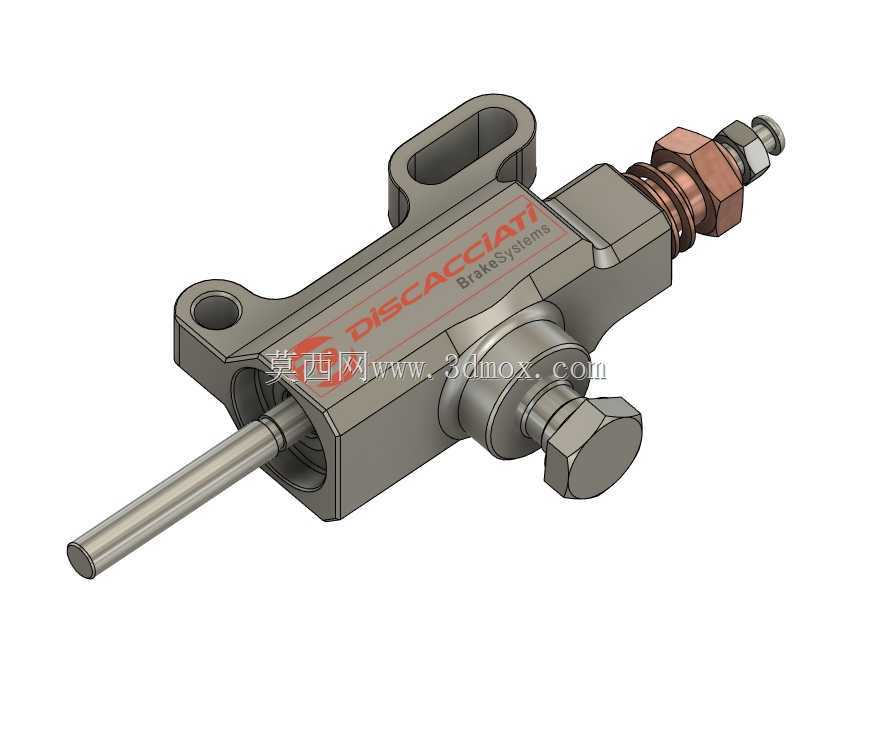

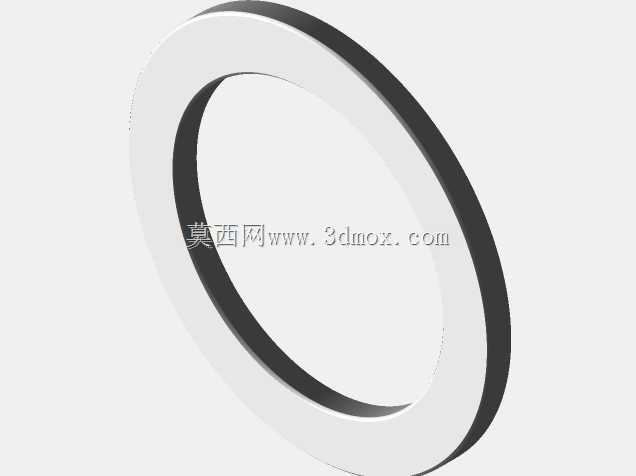

　　这套后制动泵结构面向高性能两轮赛车与改装摩托车的后轮液压制动回路，属于车手脚踏操纵系统中的压力发生部件。实际装车时，它通常布置在车架右侧或脚踏总成附近，由后制动踏板通过推杆驱动，泵体将脚踏力转换为制动液压力，再经油管传递至后卡钳，推动刹车片夹紧制动盘。模型完整呈现了泵体、推杆、安装耳、油口接头、锁紧螺母、密封衔接段和端部调节结构，能够用于制动系统布置校核、脚踏连杆运动分析、卡钳匹配计算以及改装件外观评审。

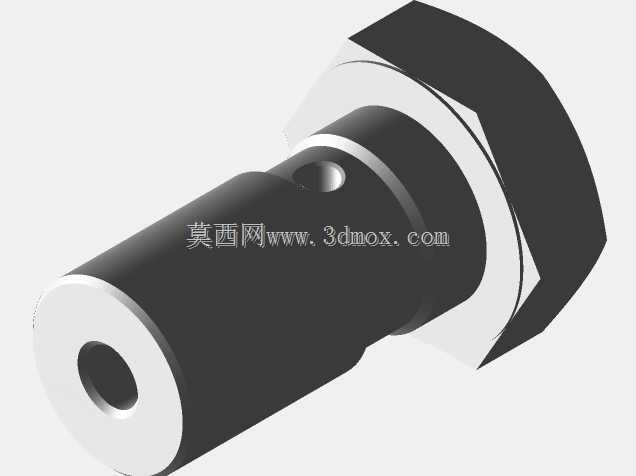

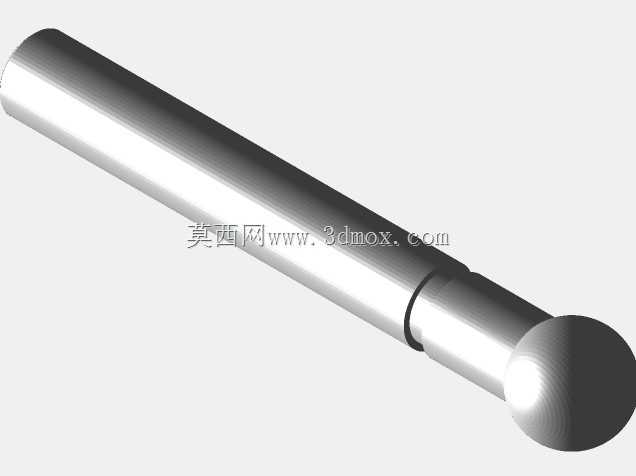

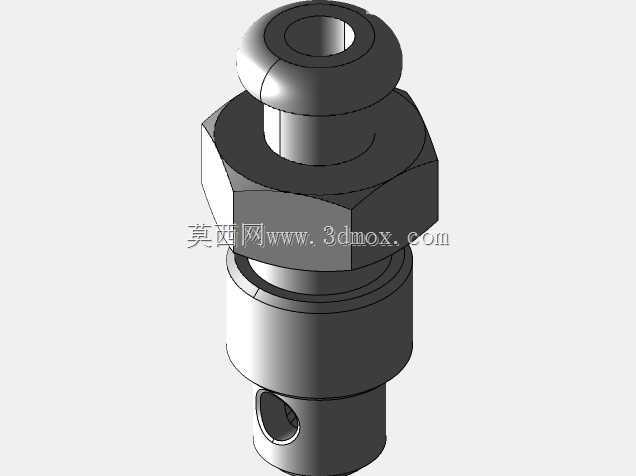

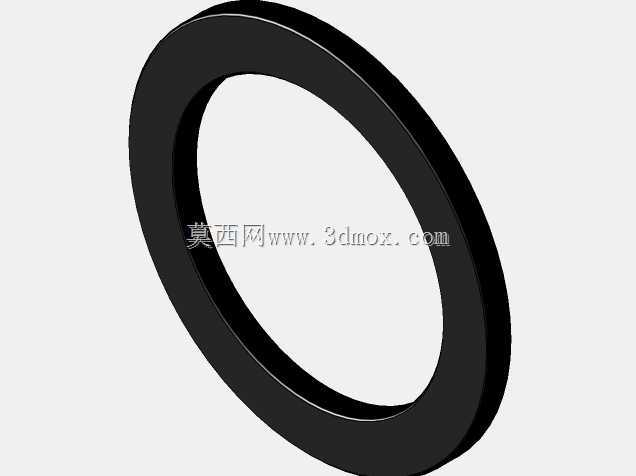

　　从功能逻辑看，该部件的核心不是单纯生成压力，而是在有限安装空间内保证踏板行程、制动手感、液压刚性和维护便利性之间的平衡。推杆沿泵体轴线伸出，直接承受踏板杠杆传来的轴向载荷；泵体内部对应活塞、回位弹簧、皮碗、油腔和补偿孔等典型主缸结构。外部铜色接头区域用于连接高压制动油管，六角螺母和端部螺纹结构承担锁紧、限位或行程调节作用。泵体侧面的块状接口与端部旋钮状结构，可对应放气、油路封堵、传感器安装或调整附件等实际装配需求，建模时保留这些细节有助于后期进行维修空间和工具操作空间检查。

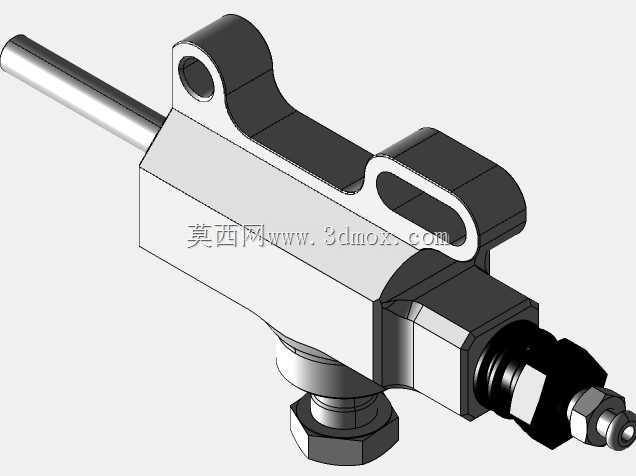

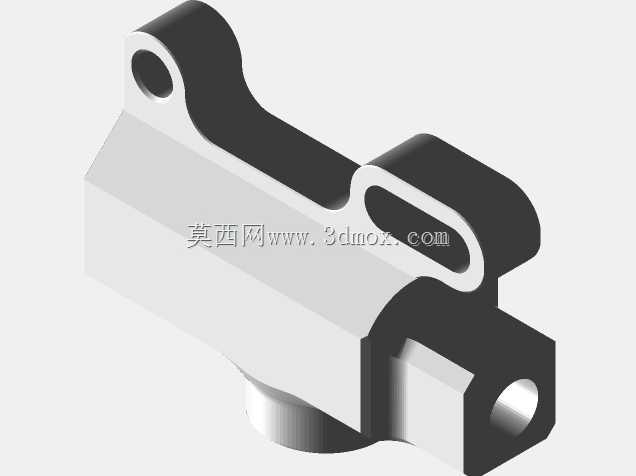

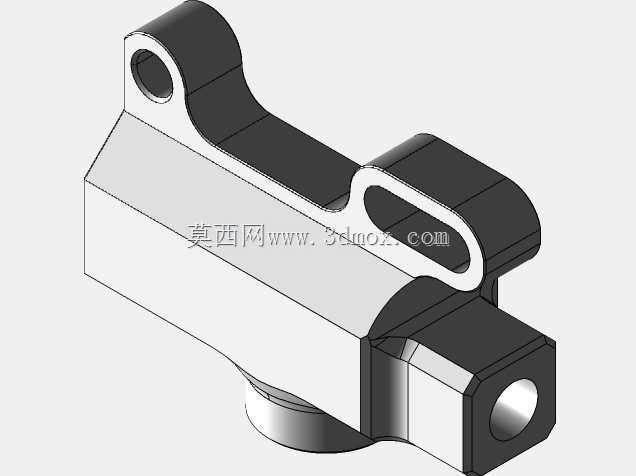

　　外形上，泵体采用狭长铝合金主体思路，轴向长度明显大于径向尺寸，适合贴装在车架管、发动机侧盖或脚踏支架周边。上部一体式安装耳带有长槽孔，能够提供一定的位置调节量，抵消车架焊接误差、脚踏套件公差以及不同车型推杆角度差异。安装耳的开孔方向、厚度和周边圆角需要重点关注：耳片承受踏板反力和制动时的液压反作用力，若支架刚度过低，泵体在重刹时会发生偏转，表现为踏板发软、行程变长。模型中安装耳与主体之间采用圆滑过渡，避免应力集中在槽孔端部，这对铝合金阳极氧化件或CNC加工件尤其重要。

　　安装边界方面，推杆中心线应尽量与踏板摇臂作用力方向保持合理关系。初始状态下，推杆与活塞之间需要保留微小自由间隙，防止制动片拖滞；但间隙过大又会增加踏板空行程。布置时要检查踏板从静止到极限位置的圆弧运动，确认推杆在整个行程中不与泵体端面、防尘套、车架焊缝或排气部件发生干涉。泵体油口朝向应兼顾油管弯曲半径和排气便利性，高压油管不能形成急弯，也不应贴近高温排气管；若空间受限，需要通过接头角度调整油路走向，并保证扳手能够完成拧紧操作。

　　设计思路上，这类赛车后制动泵强调轻量化、刚性和反馈清晰度。泵体外部的加强筋、凸台和切削面并非只服务外观，它们分别承担提高轴向刚度、形成加工基准、容纳密封件以及限制接头旋转的作用。主体上的品牌标识区域通常位于可视面，便于改装市场识别，但结构设计不能因标识凹槽削弱高压油腔壁面。选择此类泵时，需要结合后卡钳活塞直径、制动盘半径、踏板杠杆比、车手所需制动力和制动液排量进行匹配。泵径过小会导致踏板力轻但行程偏大，泵径过大则手感变硬、ABS介入前的控制细腻度下降。

　　在三维工程应用中，该模型可用于搭建完整后制动回路：将推杆端点约束到踏板摇臂，安装耳固定到车架支架，油口通过刚性管或钢喉连接后卡钳，再检查极限压缩状态下的间隙。运动校核不应只看静止装配，还要模拟悬架跳动、发动机振动、脚踏变形和摔车防护边界。对于摩托车或赛车套件开发者而言，这种数字样机能提前暴露油管干涉、推杆角度偏差、放气口不可达以及安装调节量不足等问题，从而减少实物试装阶段的反复修改。
