龙门式熔融沉积桌面3D打印机整机结构

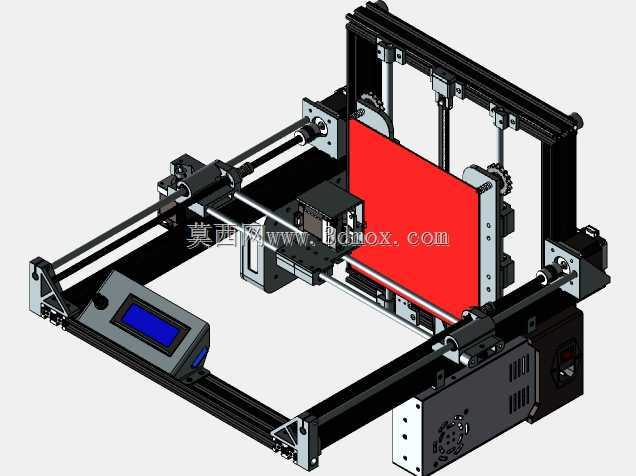

　　该套三维结构呈现的是一台典型龙门框架式熔融沉积成型设备，整机采用铝型材搭建主体承载骨架，配合光轴导向、丝杠或同步带传动以及独立热床平台，覆盖桌面级增材制造设备从机架校核、运动布置到电控安装的完整结构细节。

　　从实际应用看，这类设备主要放置在产品开发室、教学实验室、创客空间及小批量试制工位，用于将PLA、ABS、PETG等丝状耗材逐层熔敷成实体样件。结构工程师可用它验证外观件、工装夹具、治具骨架和装配干涉；教学场景中，机架、导程、喷嘴、热床与电控盒的外露布置，也便于讲解笛卡尔坐标运动、挤出送料和平台调平逻辑。

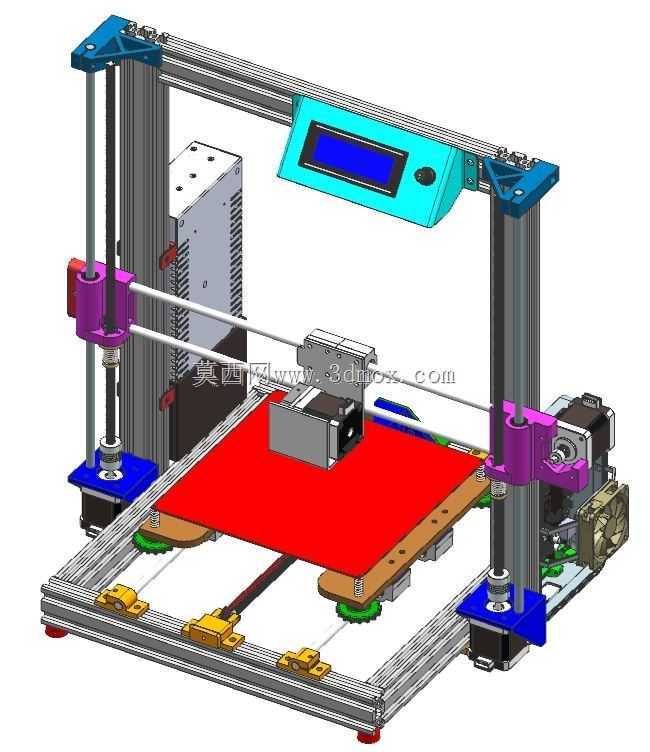

　　框架设计以标准铝型材作为立柱、横梁和底框连接基础，型材槽道既承担抗弯与抗扭载荷，也为走线、拖链、开关支架和面板固定提供安装界面。顶部横梁承担X向运动模块重量，两侧立柱通过角件和端部连接板形成稳定门架；底部框架围成矩形基座，热床组件落在Y向运动线上，整机边界清晰，便于在桌面或设备台架上预留维护空间。

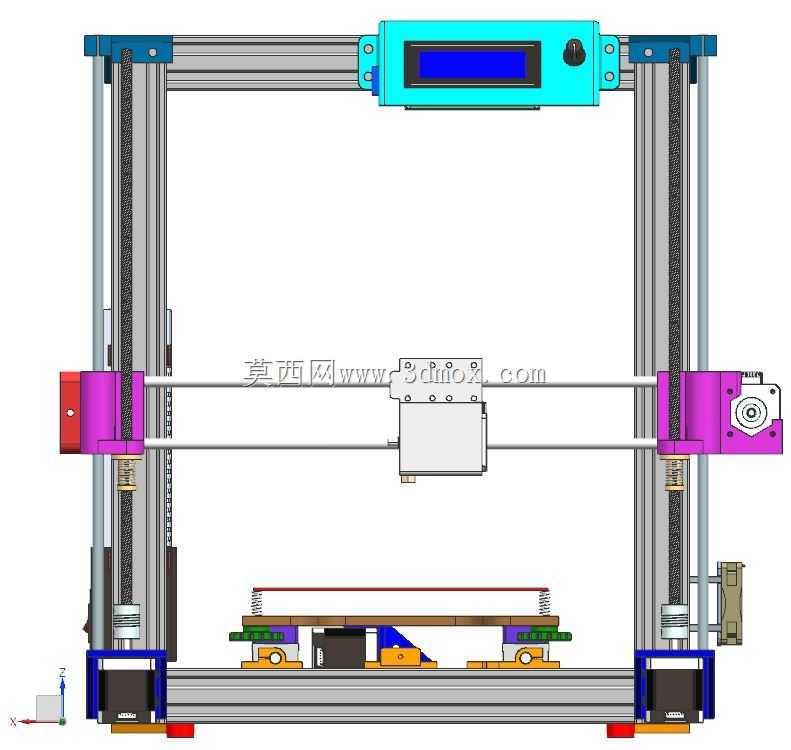

　　运动机构采用分区布置思路。X轴挤出组件沿横梁方向移动，喷头、散热块、送料轮和风扇集中在运动小车上，重心尽量贴近导向轴线，以降低高速换向时的偏摆。Y轴带动成型平台前后运动，平台下方设置直线导向件和同步带连接点，四角调平螺母与弹性件配合，使床面能够相对喷嘴建立稳定平行度。Z轴分布在门架两侧，通过丝杆或光轴支撑带动横梁升降，承担层高定位任务；这种将Z向慢速运动与XY向快速运动分离的方式，有利于控制惯性并提高成型稳定性。

　　热床部分采用平板式承载面，下方有隔热与支撑结构，平台边缘留出夹具或磁性贴膜的安装空间。建模时可重点检查平台最大行程与机架立柱内侧距离，避免大尺寸工件在Y向移动时与底框、线缆或电机座发生干涉。喷嘴到平台的最小间隙、热床上升下降极限、挤出头在X向两端的越程位置，都需要在装配中通过限位件和传感器支架明确约束。

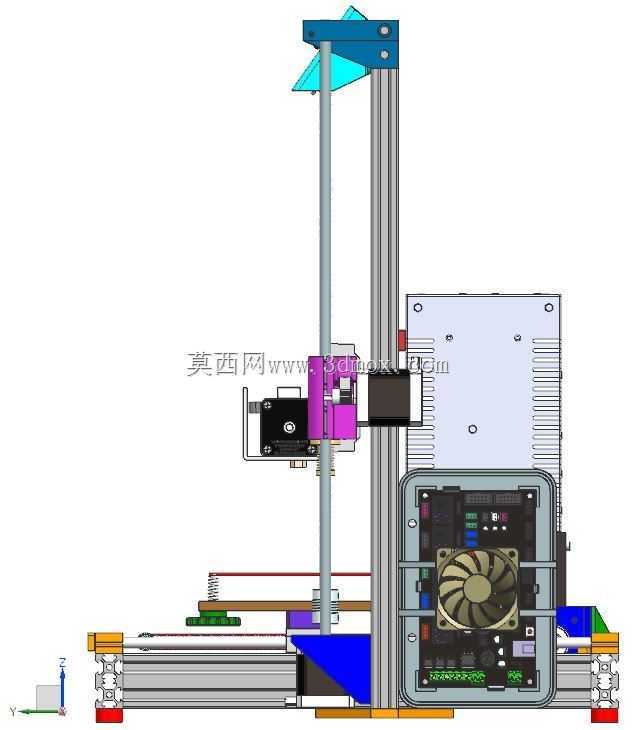

　　电控与人机部分布置在机架侧后方，电源、主控板和散热风扇集中在盒体内，前面板倾斜安装显示屏和旋钮，便于操作人员站立或坐姿查看参数。线缆从型材槽道和运动部件附近引出，连接热床、挤出头、步进电机与限位开关；走线时要保留弯曲半径，尤其在Y轴平台往复区域，线束不能拖入同步带、光轴或平台下方。

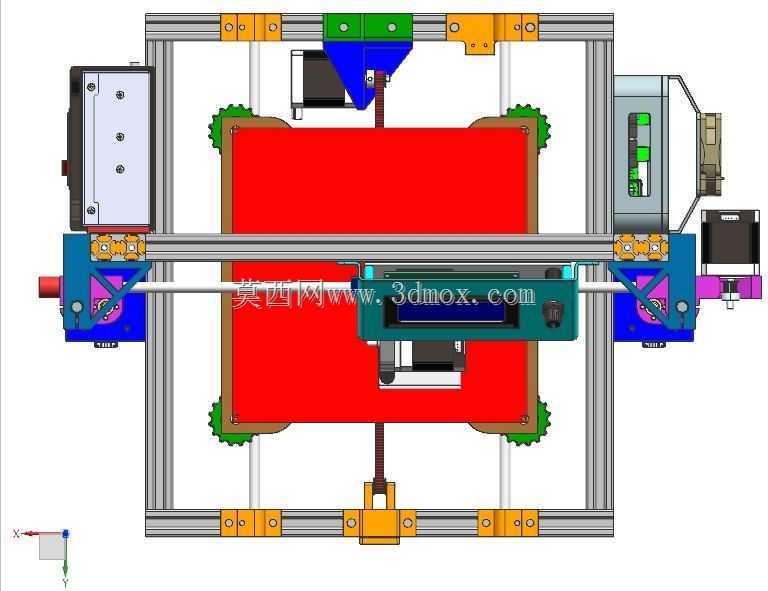

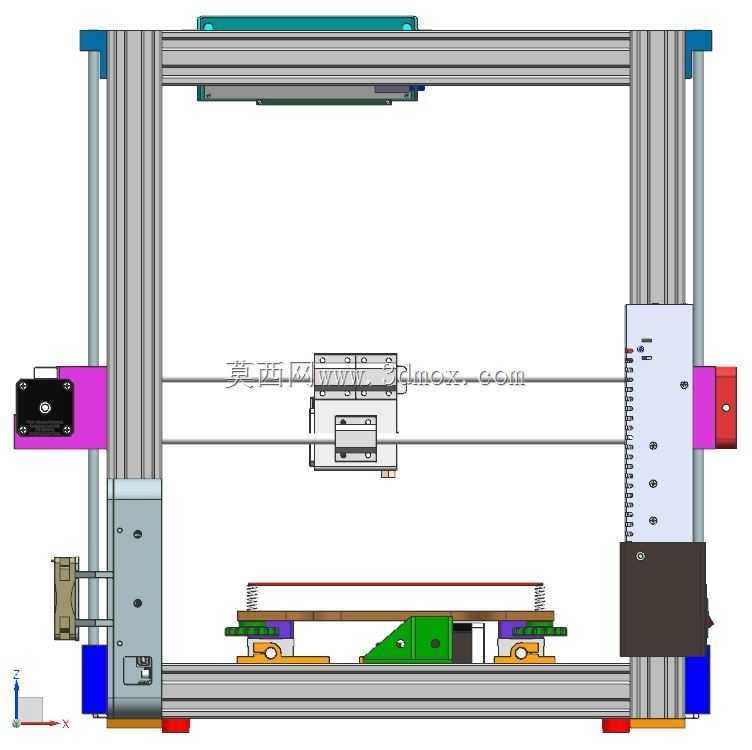

　　外形边界方面，整机属于桌面立式设备，宽度由龙门横梁和两侧电机座决定，深度包含底框、Y向行程及后端电控安装位，高度则由Z向立柱、顶部型材和显示屏支架共同确定。安装时台面需承受机架、电源和热床重量，四周应预留耗材更换、平台调平、喷嘴维护和后盖检修空间；后侧与侧板不能完全贴墙，否则风扇排风、线束弯折和步进电机散热都会受到影响。

　　从结构评审角度看，该模型把铝型材机架、导向轴、传动件、锁紧角码、平台支撑、挤出小车、电控盒和操作面板之间的装配关系表达得较完整，适合用于桌面FDM设备的方案比对、机架刚度讨论、运动行程校核以及非标改型设计。
