大众初代车型手动制动助力转接固定支架

项目分类:通用机械零部件 发布时间:2024-06-20 ID:756764
  • 大众初代车型手动制动助力转接固定支架
  • 大众初代车型手动制动助力转接固定支架
  • 大众初代车型手动制动助力转接固定支架
  • 大众初代车型手动制动助力转接固定支架
  • 大众初代车型手动制动助力转接固定支架

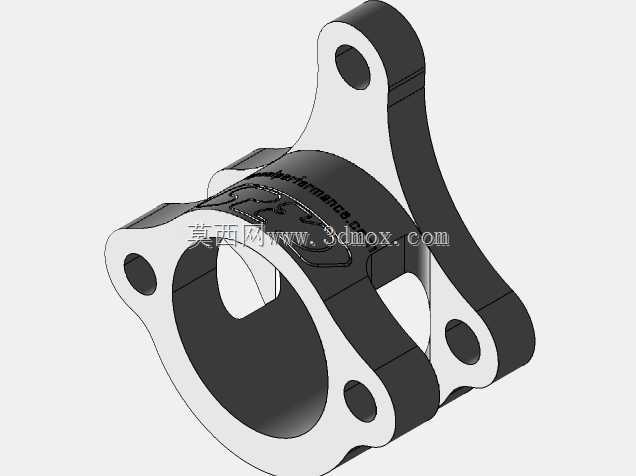

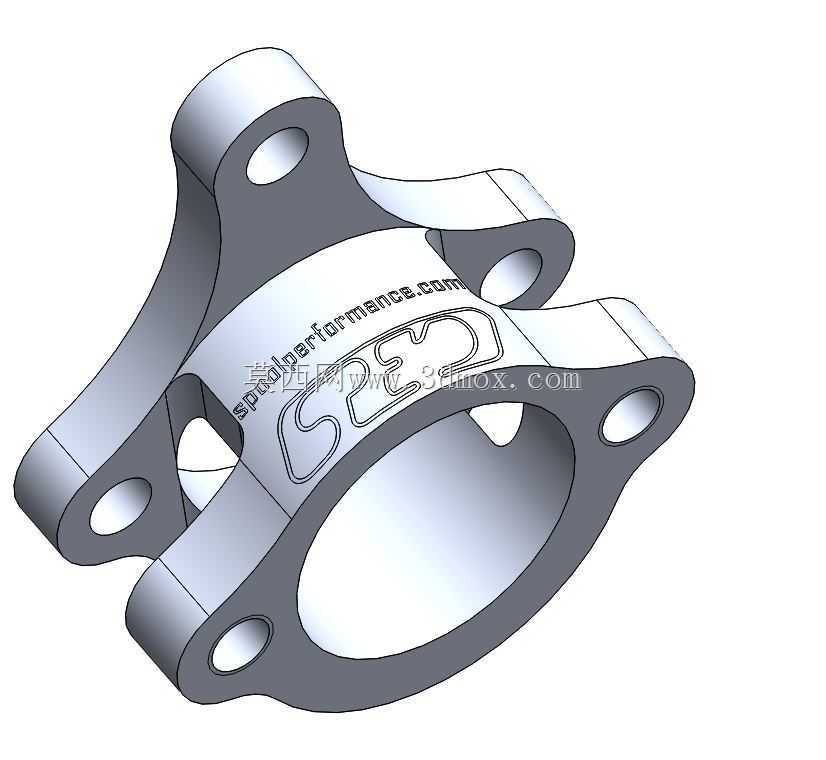

  该转接支架面向老款大众车型制动系统改装场景,核心作用是在原车防火墙安装位与换装的手动制动助力器之间建立刚性过渡连接,解决不同规格助力器法兰孔位、安装面轮廓与原车预留点位不匹配的问题。在实车装配逻辑里,制动助力器需要通过支架把制动踏板输入的助力反力均匀传递到车身钣金,若直接采用错位孔位强行固定,螺栓会承受额外剪切载荷,钣金局部也容易出现应力集中,长期踩踏制动踏板后可能出现固定点松动、密封面变形甚至踏板行程偏移。这款支架的结构围绕安装边界展开:主体采用带中心大通孔的异形法兰盘形态,中心开孔完全避让助力器壳体的伸出段,不会干涉真空腔体或主缸连接部位;法兰周向延伸出六处带沉孔的安装耳,沉孔结构可让螺栓头部沉入支架端面,保证装配后支架两侧贴合面保持平整,既可以让靠近车身一侧的端面完全贴紧防火墙钣金,也能让助力器侧的对接法兰面获得足够的接触面积。

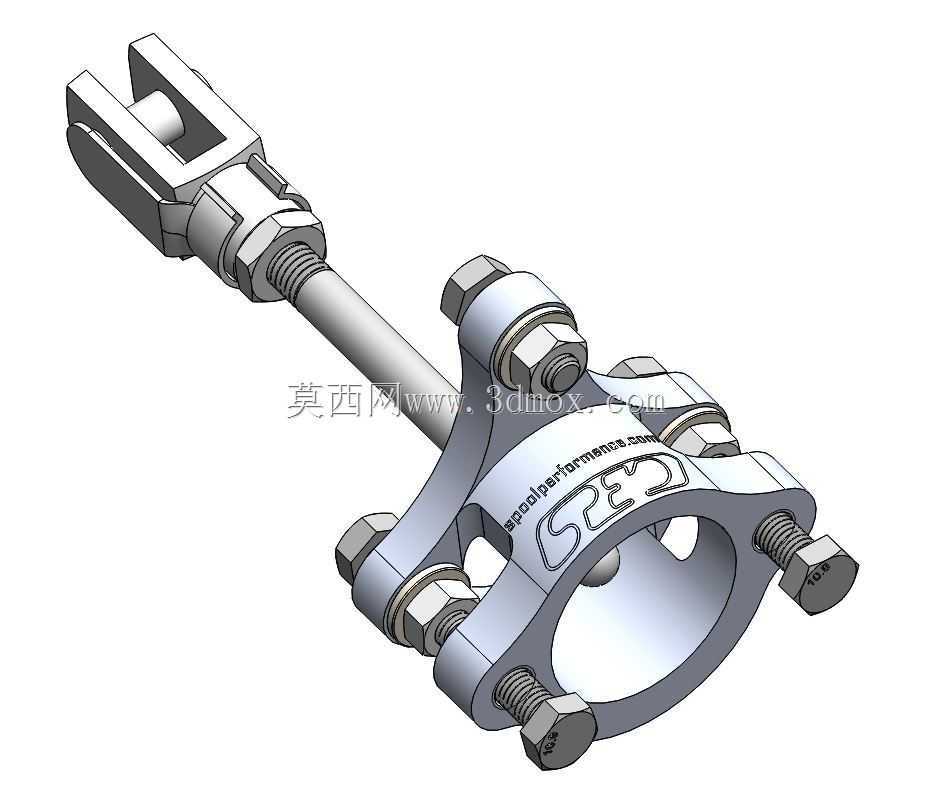

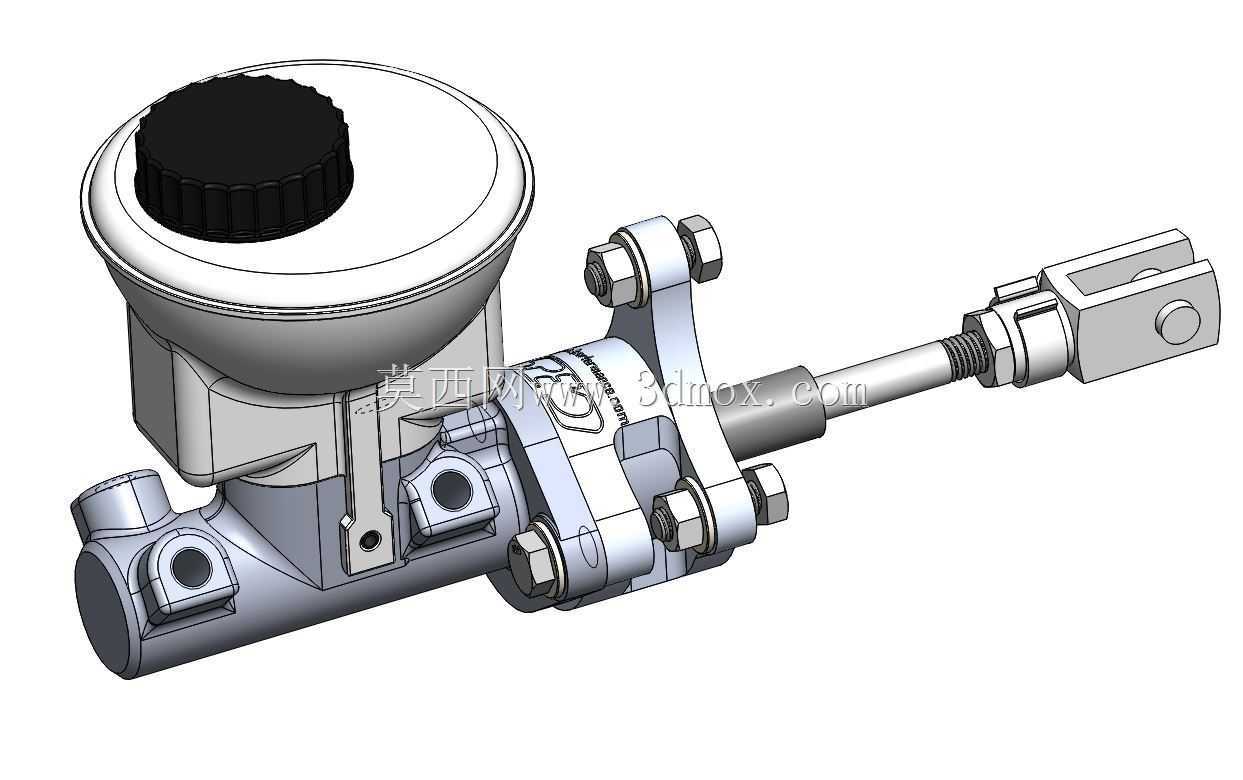

  从受力路径设计来看,支架没有采用简单平板切割的方案,而是在相邻安装耳之间设置了连续的弧形加强立壁,立壁从中心法兰环体一直过渡到外侧安装耳根部,把踩踏制动时产生的拉压载荷从各个螺栓点直接传导到中心环形承载区,避免单薄耳片在反复受力后出现翘曲。支架整体轮廓随安装点位分布做了异形收窄,在两个相邻安装耳之间预留了弧形缺口,既避让车身防火墙处的加强筋、线束走向和真空管路排布空间,也减少了不必要的材料堆积。安装耳的孔位间距按照两种对接件的孔系坐标做了匹配转换,一侧孔位对应原车钣金上的原厂固定点,另一侧孔位对应改装助力器的法兰安装孔,装配时不需要在车身上额外扩孔、焊接,仅通过螺栓即可完成定位固定,降低改装过程中对原车结构的破坏。

  在实际底盘改装作业中,这类转接件的尺寸容错空间很小:支架的整体厚度需要兼顾刚性与安装间隙,过薄会在制动反力作用下产生弯折变形,导致助力器工作时出现微量位移,影响制动踏板脚感的线性度;过厚则会占用防火墙与驾驶舱内饰之间的有限空间,可能干涉踏板支架的运动行程。该模型的环形主体壁厚做了均匀过渡,加强筋与法兰盘交接处采用圆角顺滑衔接,避免铣削或铸造过程中出现应力集中尖角,也减少了热处理或焊接加工时的变形风险。支架表面的标识区域做了浅凹刻处理,不会突出安装贴合面,装配后不会因为标识凸起造成法兰面贴合不实。

  设计过程中优先保证了六个安装点的同轴度与端面平面度要求:所有安装孔的轴线垂直于支架主贴合面,螺栓穿入后不会出现别劲现象;中心大孔的内径与助力器壳体外圈保留合理间隙,既允许装配时的微量对位调整,又不会因间隙过大导致助力器工作时出现径向晃动。支架外侧轮廓的多处弧形边,除了避让周边部件,也去除了平板结构的冗余尖角,安装作业时不会划伤周边管路与线束。对于整车改装而言,这个支架承担的不只是简单连接功能,它直接决定制动助力器的安装刚度,刚度达标才能保证制动时助力输出稳定,踏板反馈不会出现虚位,也能避免长期交变载荷下固定点疲劳失效,是手动制动助力改装方案里保证装配可靠性的核心过渡构件。
