3D打印机迷你液晶显示控制模组

　　这套迷你液晶显示控制模组，是桌面级FDM熔融沉积3D打印机配套的人机交互终端，在整机架构里承担参数显示、状态反馈、菜单操作与本地指令输入的核心作用，是设备脱离上位机独立运行时必不可少的操作端口。

　　从实际装机场景来看，这类模组大多布置在打印机型材框架的前侧立面，操作人员站在设备正前方即可完成全部交互动作，无需俯身或侧身查看屏幕。模组正面搭载一块12864点阵液晶面板，绿色背光的显示方案在车间日常照明、弱光调试环境下都能保持清晰的字符辨识度，可实时展示喷头实时温度、热床温度、打印进度百分比、剩余打印时长、进给速度倍率、挤出机步进状态等核心运行参数，同时支持多级菜单切换，可完成SD卡打印任务选择、轴点动移动、回零触发、温度预设置、步进电机解锁等离线操作，完全适配开源3D打印机的脱机运行需求。

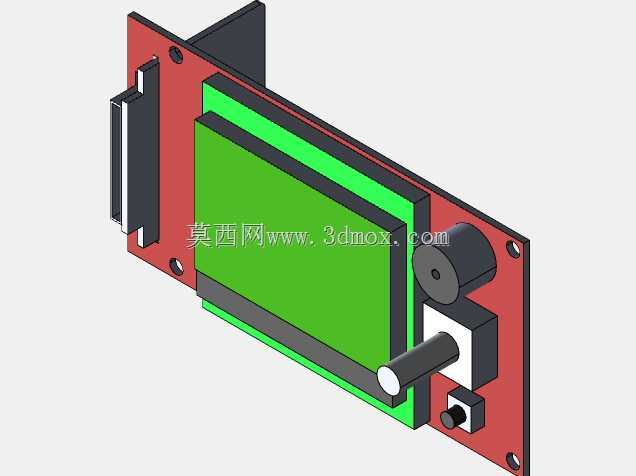

　　结构设计层面，整套模组采用分层堆叠的装配逻辑：最外侧是红色安装固定背板，背板四周预留对应安装孔位，可直接通过M3螺丝锁附在2040铝型材框架的端面或预制面板开孔处，背板的外轮廓尺寸完全匹配常规桌面打印机的前置安装空位，边缘做了避让处理，不会和框架内侧的走线槽、同步带轮发生运动干涉。液晶屏幕通过四周的绿色定位衬框压紧固定在背板正面，衬框既起到屏幕限位作用，也能遮挡屏幕与背板之间的装配缝隙，避免灰尘从面板缝隙进入设备内部。屏幕侧边集成了旋转编码旋钮与轻触按键，旋钮的轴向伸出长度经过适配，操作人员在正面转动旋钮即可滚动菜单选项，按下旋钮就能确认选中项，旁边的独立功能按键可快速触发急停暂停、返回主菜单等高频操作，旋钮尾部的圆柱形转轴做了加长设计，即便面板外侧加装亚克力防护面罩，也能保证旋钮伸出面罩表面足够操作行程。背板侧方还预留了扩展接口的安装位，可对接蜂鸣器、状态指示灯等辅助元件，操作触发时通过蜂鸣器反馈提示音，昏暗环境下也能通过指示灯快速确认设备运行状态。

　　安装边界方面，背板的孔位间距完全适配通用3D打印机面板的标准开孔尺寸，屏幕正面的可视区域居中布置，外围的元件布局全部集中在背板下半区，背板后侧的接线插座采用侧插式设计，排线引出方向朝向设备内侧，不会在面板正面露出多余线材，整机外观整洁度大幅提升。建模过程中完整还原了每个零件的装配层级：从背板的钣金厚度、屏幕衬框的卡扣结构、旋钮的圆柱配合尺寸，到侧边接插件的外形轮廓，所有配合面的间隙都按照实际装机的公差要求做了预留，结构工程师在做整机面板设计时，可以直接调取该模组模型进行干涉检查，提前确认面板开孔大小、旋钮伸出长度、安装孔位的匹配度，避免后期打样装配时出现屏幕凸出面过高、旋钮转动蹭面板、螺丝孔位错位等常见问题。

　　在设备改造场景中，这套模组也常被用于老旧3D打印机的操控升级，替换原有老旧的数码管显示模块，替换时仅需在原有面板上微调开孔尺寸，即可完成适配，改造后设备的离线操作便捷度会得到明显提升。模型同时还原了模组后侧的排线接口轮廓，电气工程师在布置内部走线时，可以参考接口位置规划排线走向，预留足够的弯折半径，避免排线被框架活动件拉扯磨损。整套模组的结构紧凑，占用面板空间极小，即便在小尺寸桌面级打印机的有限前部空间里，也能合理布置所有操作元件，不会出现元件拥挤、操作误触的问题。
