八十四座支线涡桨运输飞机整机结构

　　该整机数模围绕八十四座级支线涡桨运输机构型展开，建模时把气动外形、承力布局、动力吊挂、起落装置和尾翼操纵面放在同一装配层级中处理，便于在方案评审、结构干涉检查和教学演示中直接观察各系统的空间关系。机头采用圆润增压舱段过渡，驾驶舱风挡、雷达罩轮廓和前部客舱截面连续衔接；机身从中段向尾梁逐步收窄，既保留客舱布置所需的宽度，也为后机身设备、尾翼支持和维护通道留出结构空间。

　　机翼采用高置单翼布局，翼面穿过机身上部并与短舱、吊挂区域形成明确连接关系。这种布置在支线运输、短途货运和简易跑道运行中较为常见，能够让发动机短舱远离地面碎屑，同时降低机身地板高度，方便人员登离和货物装卸。四台涡桨动力短舱对称分布于两侧机翼下方，短舱外形、桨盘位置和发动机支撑段均有体现；螺旋桨盘面与机翼前缘、襟翼区域保持安全间距，避免在桨叶旋转包络内出现结构冲突。建模时可进一步沿短舱轴线检查进气、排气、防火墙和维护口盖的布置，也可将短舱作为独立子装配拆分，用于动力系统协调。

　　尾翼部分采用T形尾翼特征，水平尾翼布置在垂尾上部，垂尾从后机身上方连续延伸。该构型有利于避开机翼尾流和螺旋桨滑流的不利干扰，同时使平尾在较大迎角状态下保持较好的操纵效率。数模中垂尾与平尾的交点、后机身连接区和方向舵、升降舵外形边界均需重点核对；在后续细化时，可在这些区域补充铰接轴线、操纵摇臂和检查口，用于飞控系统装配验证。

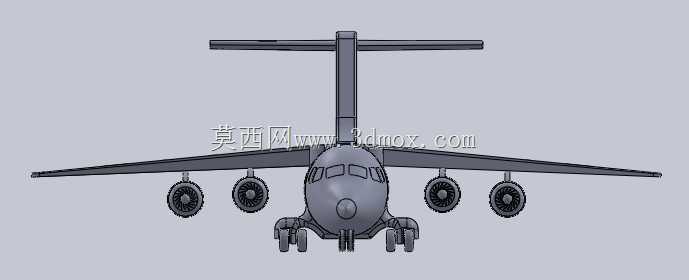

　　起落装置按前三点式布局表达，前起落架位于机头下方，主起落架成对布置在机身下部或翼身交接附近。整机正面可看到多组机轮与支柱，支柱、缓冲筒、转向机构和收放空间的相对位置清晰。对于工程应用而言，起落架边界直接影响地面停放姿态、轮胎擦地角、发动机离地间隙以及维修地沟和牵引作业空间。数模可用于检查停机状态下机轮接地点、翼尖净距、尾撑触地风险和登机门高度，也能在机场地面保障仿真中作为车辆避让、装舱作业和牵引路径规划的基础参照。

　　客舱规模按八十四名乘客的支线运输需求设定，机身直径和长度需要在座位排距、过道宽度、服务设施、翼盒穿过区域和尾部设备舱之间取得平衡。虽然外观模型以整机曲面和主要部件为主，但其截面比例可作为内饰布置、应急出口定位、行李舱容积评估和空调管路走向讨论的起点。结构设计阶段通常会把机身蒙皮、长桁、框、翼梁、肋板和接头分别建立参数关系；当前模型更适合作为总体布置样机，用于确认机翼后掠、发动机间距、尾翼力臂和起落架舱位置是否协调。

　　从安装边界看，机翼展长、机身长度、垂尾高度和螺旋桨直径共同决定飞机在停机坪、机库和维修工位中的占用包络。机翼下方短舱与地面之间要满足维护人员接近、螺旋桨安全距离和外来物防护要求；尾翼高度则关系到机库门限、尾坞接近和垂直检修平台。前机身、客舱门、服务门和货舱门的位置若继续细化，应与地面设备高度、廊桥接口和行李传送设备进行匹配。

　　在实际使用场景中，这类涡桨运输机适合较短航程、较低流量航线以及跑道条件相对有限的地区运行。模型可服务于总体方案展示、航空结构课程设计、机场地面保障推演、3D打印实体样机和虚拟维修训练。使用时可沿机身对称面剖切，观察翼身结合、短舱吊挂、起落架收放路径和尾翼支持结构；也可冻结外部曲面后转入内部骨架建模，把气动外形与框梁布置、系统管路、电缆通道和燃油箱边界进行联动校核。整体数模强调的是整机级空间协调，而非单一零件加工细节，因此在概念设计沟通和跨专业协同中具有直接参考价值。
