塞斯纳172型飞机G1000航电驾驶舱

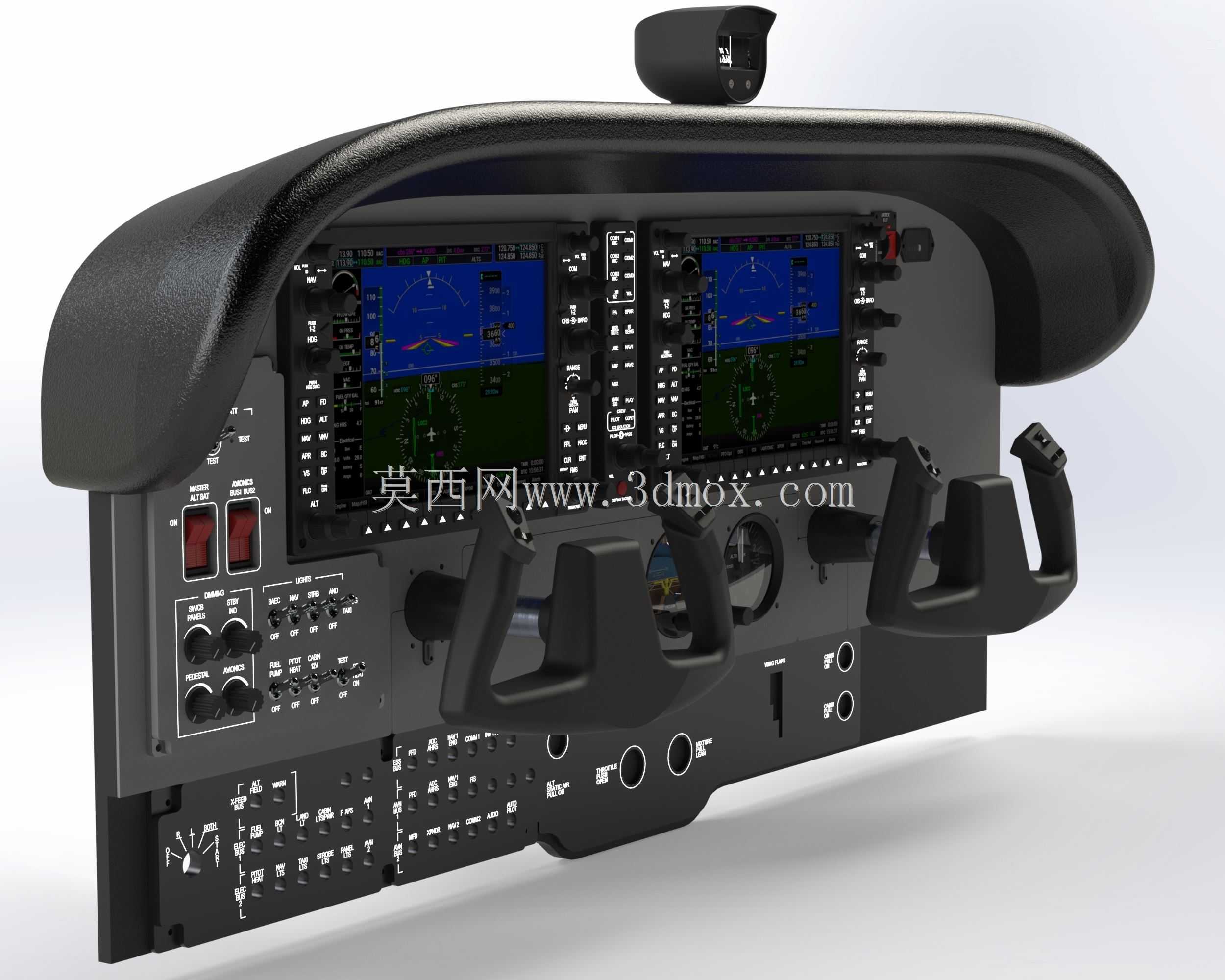

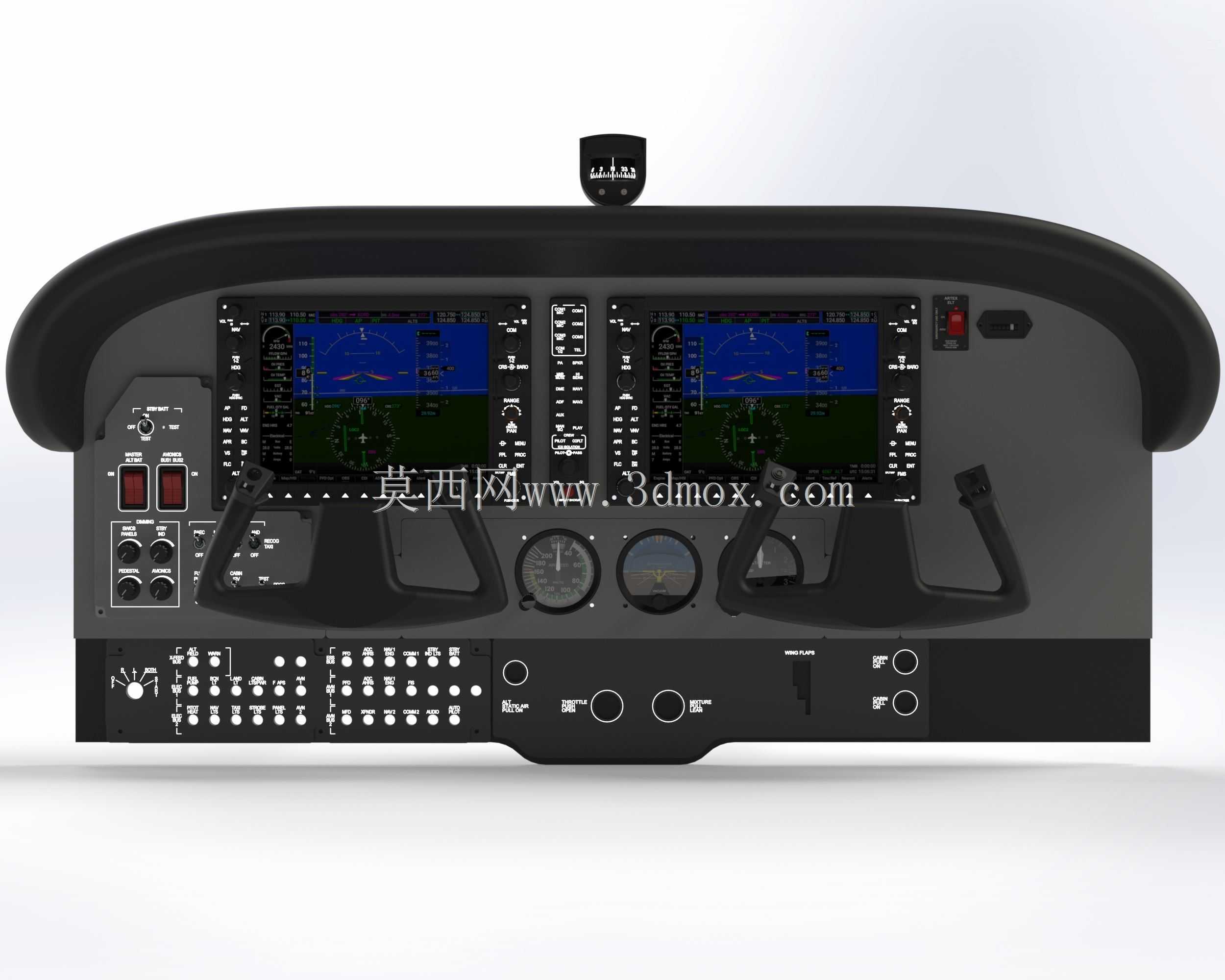

　　这套三维结构完整还原了塞斯纳172轻型通用飞机换装G1000综合航电后的驾驶舱前段，覆盖仪表板、中央操纵台、左右驾驶盘、备用仪表、开关阵列、航电显示屏及遮光罩等核心部件，可用于飞行训练器研制、座舱人机工程校核、航电改装方案评审以及机务教学演示。

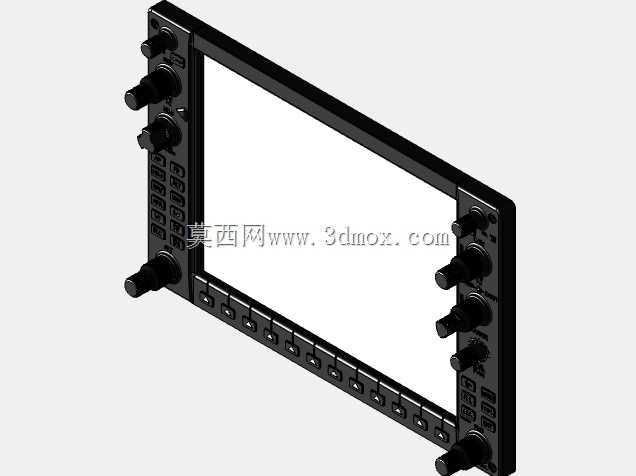

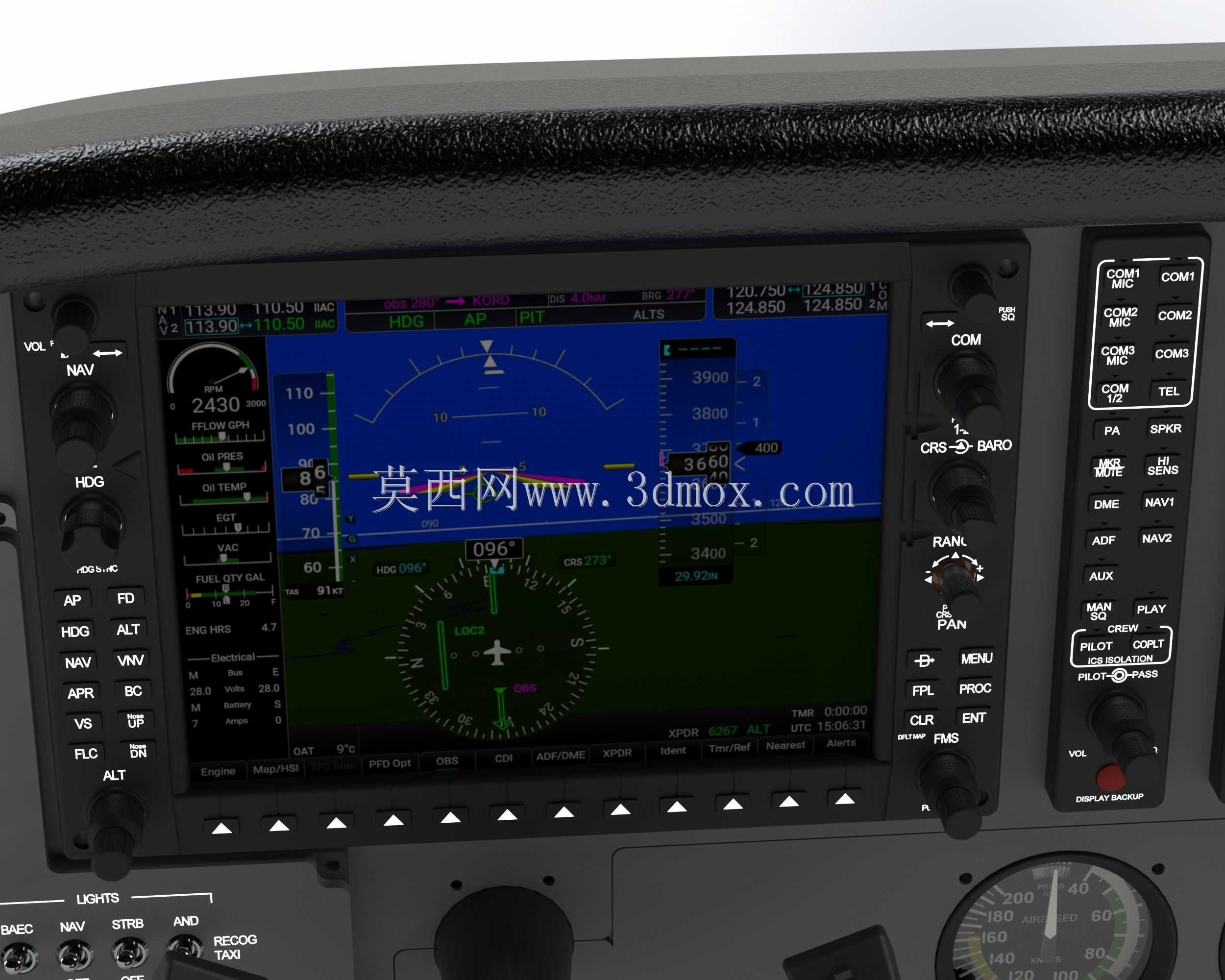

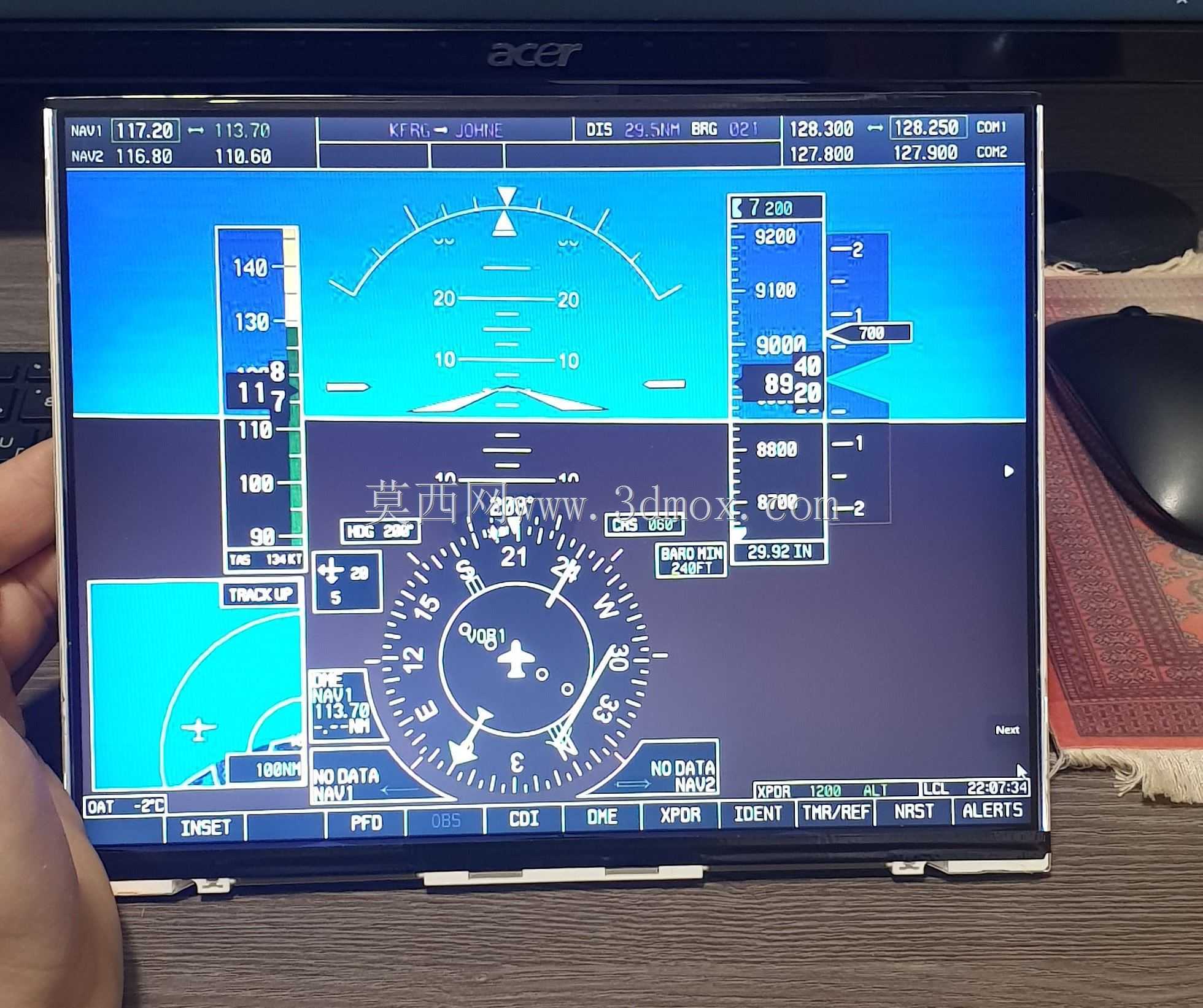

　　从实际使用场景看，该座舱是单发活塞式通用飞机的人机交互核心。飞行学员在目视和仪表飞行训练中，需要通过主飞行显示器读取姿态、空速、高度、升降速度、航向等关键参数，通过多功能显示器调用导航地图、发动机参数、检查单和航路信息。三维建模时将两块大尺寸液晶显示器布置在仪表板正前方左右主视区，屏幕周边保留按键、旋钮和周边键，能够体现G1000系统由分立机械仪表向综合航电过渡后的布局特征。仪表板上方设置遮光罩，用于降低环境眩光对显示画面的影响；顶部中央保留磁罗盘等独立指示装置，满足断电或应急状态下的基本航向参考。

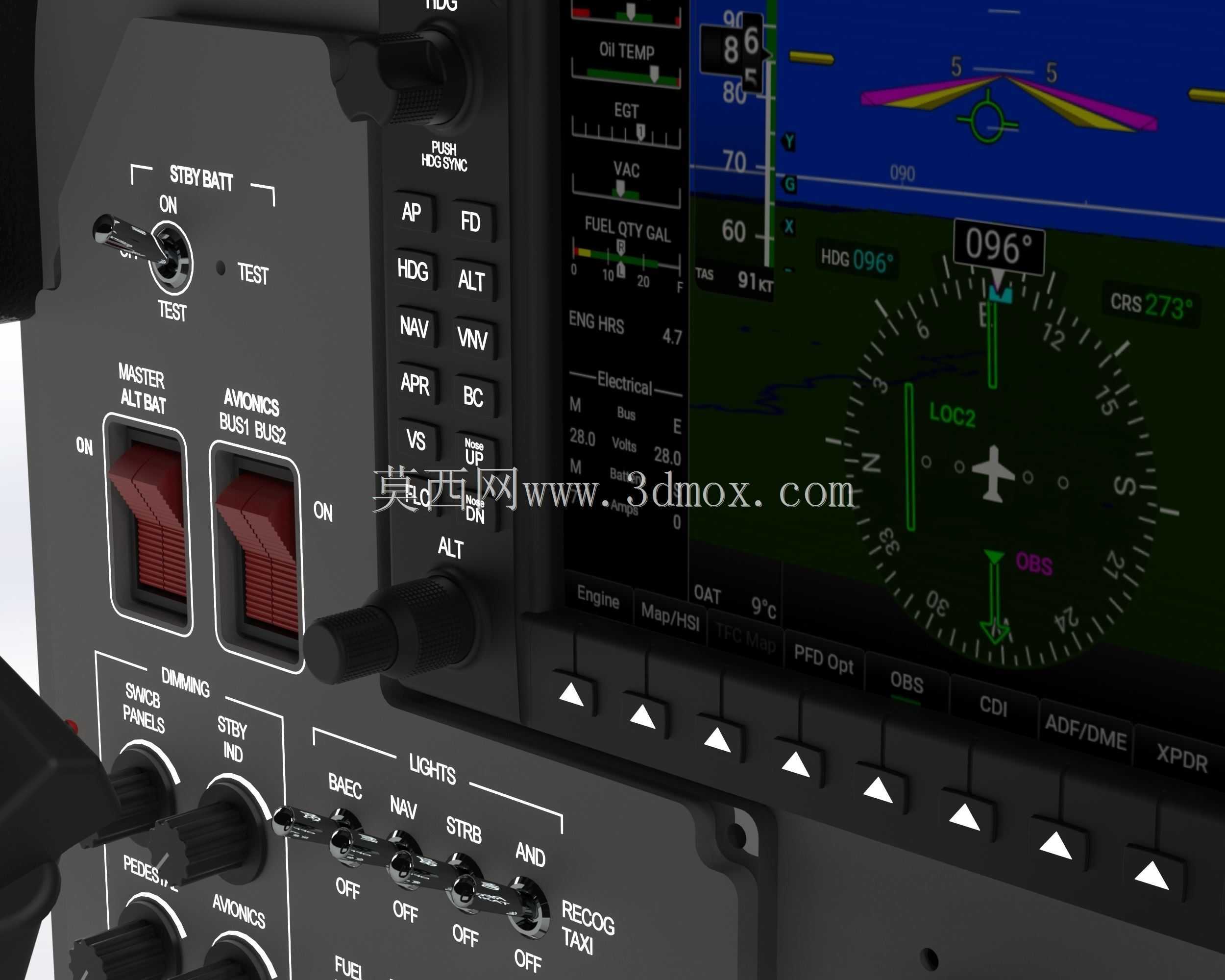

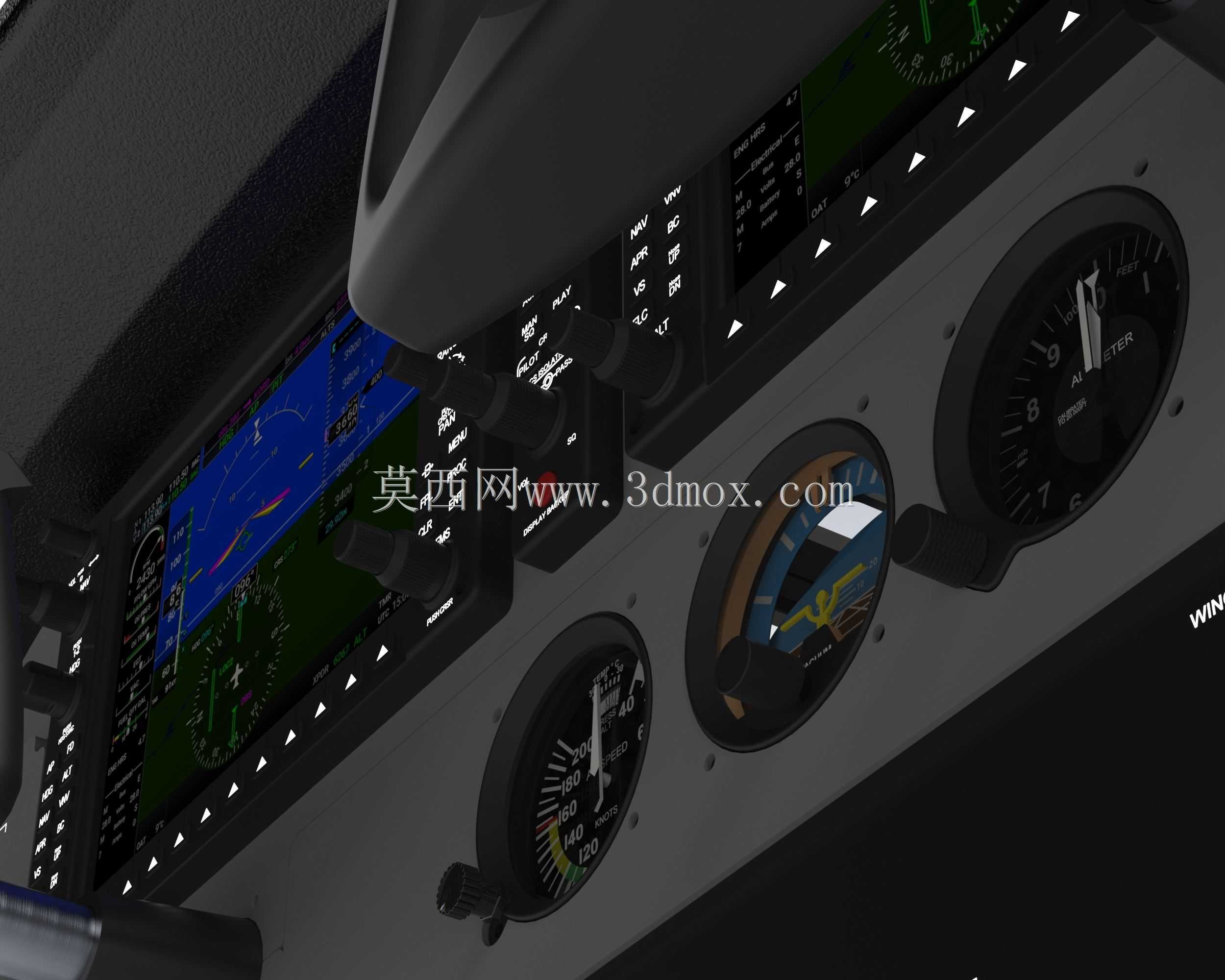

　　结构设计上，仪表板并非简单平面，而是按照飞行员视野、手部可达范围和维修拆装逻辑形成多区域曲面。左座前方集中布置备用空速表、姿态仪、高度表等应急仪表，以及电源、灯光、燃油、襟翼等常用控制开关；中央区域布置发动机起动、磁电机、油门混合比、燃油选择等操纵元件；右座区域保留相应的通风、电气和航电控制接口。各开关、旋钮、断路器和指示灯的位置均考虑戴手套操作、误触防护和频繁使用后的辨识需求，面板上的字符分区和颜色区分有助于在高强度训练中快速识别。

　　操纵系统方面，模型表现了左右并列的驾驶盘、立柱式操纵杆以及中央操纵台上的油门、桨距、混合比等典型单发飞机操纵件。驾驶盘外形贴合手握姿态，背部与仪表板之间预留腿部和膝板空间；中央操纵台高度略高于座椅参考面，使飞行员在保持目视外景的同时能够完成功率调节。起落架、襟翼、灯光、无线电等控制件按照功能族分组布置，相邻控件之间保留足够间距，避免训练过程中误操作。

　　安装边界是该类座舱建模和模拟器集成时必须重点校核的内容。仪表板整体横向跨越左右驾驶位，前缘受机头整流罩和风挡立柱限制，后方需要与机身隔框、线束支架、航电冷却风道和座椅安装点协调。显示器后方应预留LRU模块、接插件、散热间隙和维护通道；中央操纵台下方需布置钢索、拉杆、线束和燃油管路，不能与飞行员脚部活动区干涉。模型中各面板分区、安装孔位、旋钮凸台和仪表边框均可作为模拟器外壳、金属骨架及真实飞机改装包设计时的空间参考。

　　在工程应用中，该模型可直接支撑座舱骨架的钣金或复合材料成型设计，也可用于开关面板丝印、显示器遮光罩、训练器外壳和视景系统的位置匹配。对于飞行培训设备开发人员，重点不是单纯复刻外观，而是保证视距、视角、手部可达性、控件行程和仪表层级与真实飞机一致；对于航空维修教学，模型能够清晰展示G1000航电取代传统圆盘仪表后，备用仪表、发动机指示、导航通信控制和电气开关在面板上的重新分配关系。整体结构兼顾真实飞机座舱的紧凑性、训练设备的可维护性以及人机工效要求。
